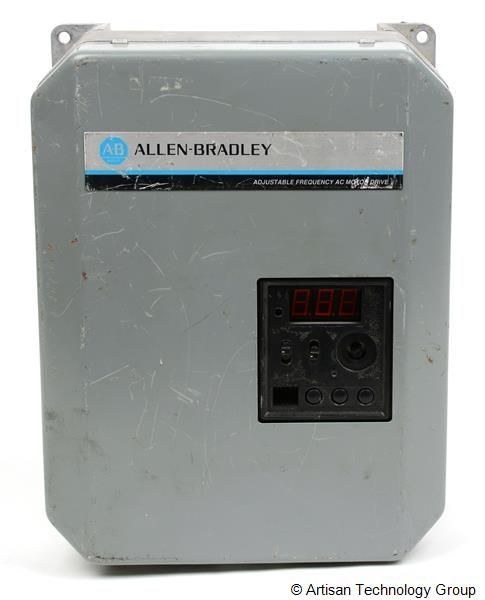

Frekvenční měnič Allen-Bradley Bulletin 1333 s nastavitelnou frekvencí se stále objevuje v provozech na zpracování celulózy a papíru, při modernizacích HVAC a v čerpacích stanicích, a to dlouho poté, co novější platformy PowerFlex převzaly jeho místo v katalogu. Opakovaně se řeší ochrana proti ztrátě fáze: model 1333 nemá programovatelný parametr ztráty fáze a žádná pozdější verze firmwaru jej nepřidává. Provozní celky, které potřebují ochranu motorových odboček odpovídající normám NEC 430 / UL 508A, musí tuto funkci realizovat externě.

Dokumentace výrobce přesouvá ochranu proti přetížení a ztrátě fáze mimo výkonovou část měniče 1333 — bod ENABLE slouží jako místo jejich sloučení.

Proč měnič ztrátu fáze neindikuje

Při ztrátě fáze se jeden přívodní vodič rozpojí, zatímco střídač může pokračovat v chodu. Stejnosměrná sběrnice se stane nesymetrickou, motorem začne protékat vysoký proud záporné složky a k poškození vinutí nebo usměrňovače může dojít desítky sekund před aktivací jakékoli nadproudové ochrany. Nesymetrie fází představuje mírnější odchylku napětí; model 1333 žádný z těchto stavů interně nesleduje. Tato platforma byla navržena jako modulární měnič, jehož koncepce ochrany spočívala v MCC: očekávalo se, že ochrana proti přetížení, ztrátě fáze, reverzaci a zemnímu spojení bude umístěna před modulem nebo za ním.

Tři požadované vrstvy ochrany

Zapojení nadproudového relé podle topologie výrobce

Namontujte nadproudové relé na straně zátěže za T1/T2/T3 tak, aby jím trvale protékal jmenovitý proud motoru FLA. Normálně sepnutý pomocný kontakt (často svorky 95–96) zapojte sériově do řetězce povolení ENABLE/STOP měniče (podle revize obvykle kolem řídicích svorek 18–19). Normálně rozepnutý pomocný kontakt lze podle potřeby použít pro signalizaci poruchy do PLC. Nadproudové relé nastavte na hodnotu FLA uvedenou na typovém štítku motoru (a podle pravidel pro servisní faktor), nikdy na vyšší trvalý jmenovitý proud měniče.

T1/T2/T3 (měnič) -> vstupní strana OL
Výstupní strana OL -> vodiče motoru
OL NC (95-96) -> sériově do obvodu ENABLE
OL NO (97-98) -> volitelný vstup poruchy PLC

Jednofázové napájení 220 V přivedené na třífázový měnič 1333 vyžaduje výrazné snížení zatížení — nebo náhradu měniče za model pro správnou napěťovou třídu.

Jednofázový provoz a úskalí napěťové třídy

Připojení dvou fází na libovolné dvě svorky L1/L2/L3 může motor někdy roztočit, ale zvlnění usměrňovače a namáhání kondenzátorů sběrnice výrazně vzrostou. Trvalá výstupní schopnost obvykle klesne přibližně na polovinu a dostupný výkon na hřídeli může u jednotky třídy 230 V klesnout zhruba na třetinu jmenovité hodnoty. Dimenzování vstupních pojistek zvyšte podle vyššího síťového proudu. Zásadní je, že měnič 1333 třídy 575 V se při jednofázovém napájení 220 V nespustí: přednabíjení ani napájecí zdroje řídicích obvodů nedosáhnou spínacích prahů. Tmavý přední panel znamená blokaci kvůli podpětí, nikoli záhadnou logickou poruchu — zajistěte správnou třífázovou napěťovou třídu, nebo měnič vyměňte.

Řetězec ENABLE a zkouška vypnutí při ztrátě fáze

1. Ověřte nastavení OL podle FLA motoru; při snížených otáčkách zkontrolujte proud klešťovým ampérmetrem
2. Rozpojte obvod OL NC a ověřte, že ENABLE odpojí výstup střídače
3. Simulujte ztrátu fáze před měničem pomocí napěťového monitoru a změřte dobu vypnutí
4. Změřte napětí řídicí elektroniky při zatížení, nikoli pouze naprázdno
5. Před podezřením na výkonové polovodiče ověřte, že napěťová třída na typovém štítku odpovídá napájení

Pokud se síť modernizuje, vyměňte měnič i ochranu motoru společně, místo abyste ponechali měnič 1333 izolovaný za moderními jističi s nedokumentovanými řetězci ENABLE. Náhradní díly a hardware pro přechod by měly odpovídat standardům řídicí platformy používané v provozu, i když výkonová část zůstane zastaralá.
