Ověření náhrady konektoru Kinetix 350: průvodce validací

Servo konektor je součástí zpětnovazebního a napájecího systému, nikoli obecným kusem hardwaru. Náhrada může mít správný kryt a počet pinů, projít rychlou zkouškou spojitosti, a přesto způsobovat přerušované poruchy zpětné vazby, zhoršené stínění, nespolehlivé brzdění nebo nebezpečné podmínky při odstraňování problémů. Úkolem konstruktéra je proto prokázat funkční ekvivalenci přesně na rozhraní Kinetix 350.

Řízená náhrada porovnává elektrické, mechanické a instalační podrobnosti se schválenou sestavou před uvedením osy pod napětí.

Začněte rozhraním, nikoli tvarem konektoru

Pohony Kinetix 350 mají několik fyzicky odlišných připojovacích míst včetně napájení motoru, zpětné vazby motoru, I/O, bezpečného vypnutí momentu, záložního napájení a připojení stejnosměrné sběrnice nebo bočníku. Díly podobného vzhledu nejsou zaměnitelné. Než začnete hledat alternativu, zaznamenejte úplné katalogové číslo pohonu, katalogové číslo motoru, číslo kabelu, označení strany pohonu, pohlaví protikusu, kódování a počet kontaktů.

Společnost Rockwell Automation uvádí 2090-K2CK-D15M jako sadu konektoru zpětné vazby motoru pro 15pinové rozhraní zpětné vazby s vysokou hustotou kontaktů ve tvaru D. Zároveň uvádí 2097-CONN1 jako náhradní sadu konektorů pro jiná připojení pohonu. Toto rozlišení je důležité: popis v nákupním systému, například „sada konektorů Kinetix 350“, je příliš obecný na to, aby určoval, co dorazí do rozvaděče.

Záznam skladu by měl identifikovat rozhraní a revizi, nikoli pouze řadu pohonů. Přiložte schválený pinout, výkres sestavy, specifikaci krimpovacích kontaktů, konstrukci kabelu a kritéria kontroly. U souvisejícího pohybového hardwaru poskytuje užitečné katalogové vymezení kolekce Pohony a řízení pohybu, zatímco komponenty na straně řídicího systému lze ověřit v systémech PLC a PAC.

Před náhradou zafixujte referenční konstrukci

Jako základ použijte instalovanou sestavu výrobce. Vyfoťte orientaci konektoru a zadní kryt, označte oba konce a zaznamenejte způsob zakončení stínění. Změřte dostupnou délku kabelu a uveďte, zda je pohyblivý úsek pevný, ohebný nebo vedený v kabelovém nosiči. Náhrada vhodná pro pevné uložení v kabelovém žlabu může při použití na dynamickém robotu nebo lineární ose rychle selhat.

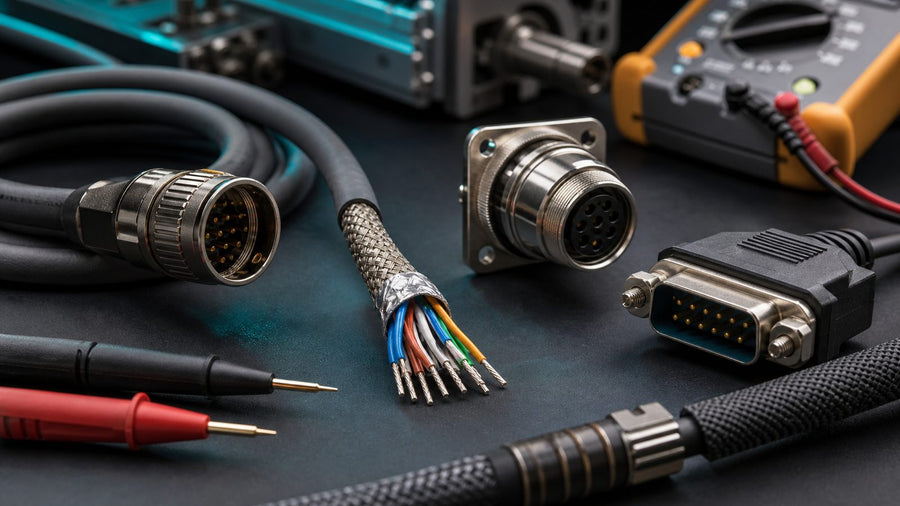

Vytvořte seznam pinů, který pojmenuje každý obvod a jeho cíl. Konektor zpětné vazby Kinetix 350 může přenášet diferenciální signály zpětné vazby, informace o komutaci, tepelný kontakt, společné vodiče a napájení enkodéru. Dokumentace pohonu podporuje uspořádání napájení enkodéru 5 V nebo 9 V; správná varianta musí být zvolena podle instalovaného zařízení zpětné vazby. Připojení obou napětí nebo použití nesprávného napětí není platným experimentem.

Elektrická ekvivalence je víc než spojitost

Začněte testem bod po bodu při odpojeném napájení. Ověřte každý kontakt podle řízeného seznamu pinů, zkontrolujte zkraty mezi sousedními kontakty a ověřte, že žádný vodič není neúmyslně spojen s krytem. Spojitost mezi stíněním a krytem měřte samostatně, protože cesta stínění může vést přes svorku zadního krytu, nikoli přes signálový pin. Zaznamenejte přístroj, rozsah, mez přijetí a výsledek, aby bylo možné test zopakovat.

Samotná spojitost neprokazuje integritu signálu. Diferenciální zpětná vazba závisí na geometrii párů, impedanci kabelu, kapacitě, pokrytí stíněním a řízeném zakončení. Nadměrné rozkroucení u konektoru nebo dlouhý vývod stínění zvyšují náchylnost k souhlasnému šumu. Náhrady kabelů proto musí zachovat kvalifikované uspořádání párů a odkryté vodiče musí být co nejkratší v souladu s instalačními pokyny.

Zkoušky izolace vyžadují zvláštní opatrnost. Napětí megmetu vhodné pro oddělený napájecí kabel může poškodit elektroniku enkodéru, pokud zařízení zůstane připojeno. Odpojte citlivou elektroniku a dodržujte zkušební limity výrobce komponent. Obvody motorové brzdy a teploty považujte za samostatné funkce; žádnou z nich nelze odvodit z úspěšné kontroly enkodéru.

Mechanická konstrukce určuje spolehlivost v provozu

Zkontrolujte materiál kontaktů, pokovení, rozsah průřezů vodičů, krimpovací dutinku, hloubku zasunutí, aretaci, kódování a dosednutí zadního krytu. Kontakt zasunutý jen částečně může na stole projít zkouškou a při instalaci protikusu se vysunout. Použijte předepsaný krimpovací nástroj a polohovací přípravek, kontrolujte délku odizolování a u vzorků první série proveďte zdokumentovanou zkoušku vytažení.

Odlehčení tahu musí pevně uchytit plášť kabelu, aniž by stlačilo signálové páry. Kryt se musí uzavřít bez nucení vodičů do ostrých ohybů. Ověřte, že dokončená sestava nezasahuje do sousedních svorek a zachovává minimální poloměr ohybu. Pokud se kabel pohybuje, kvalifikujte kompletní sestavu kabelu a konektoru pro očekávaný poloměr ohybu, počet cyklů, zrychlení, působení chladicí kapaliny a okolní teplotu.

Použijte postupnou uvolňovací zkoušku

Před připojením náhrady odpojte přívod energie a počkejte, až se vybije energie uložená v pohonu. Instalační pokyny společnosti Rockwell upozorňují, že kondenzátory Kinetix 350 mohou uchovávat nebezpečné napětí, a nařizují před dotykem s pohonem počkat nejméně pět minut. Ověřte nepřítomnost napětí podle elektrického bezpečnostního postupu pracoviště.

Porovnejte náhradu se známou schválenou sestavou bez závad. Po vizuální kontrole a zkouškách na stole ji připojte se strojem zabezpečeným proti neočekávanému pohybu. Ověřte, že pohon rozpozná zpětnou vazbu bez poruch inicializace, teploty, brzdy nebo bezpečného vypnutí momentu. Proveďte pomalý pohyb v obou směrech a poté postupně náročnější pohyby, přičemž sledujte skutečnou polohu, požadovanou polohu, chybu polohy, rychlost a historii poruch.

Užitečná přejímací sekvence zahrnuje prodlevu, opakované změny směru, teplotní ustálení a řízený pohyb kabelu. Přerušované poruchy se často projeví až po zahřátí zadního krytu nebo při ohýbání kabelu. Pokud pohyb kabelu mění chybu polohy nebo vytváří šum ve zpětné vazbě, test zastavte a sestavu opravte, místo abyste zvyšovali filtr nebo práh poruchy.

Po schválení náhradu kontrolujte

Uvolněte alternativu pod jedinečným interním číslem dílu se schváleným výrobcem, přesnými čísly kontaktů a krytu, specifikací kabelu, pracovním postupem montáže a záznamem o přejímce. První kus a jeho zkušební data uchovejte. Vstupní kontrola by měla ověřit značení a konstrukci; pozdější změna materiálu u dodavatele může původní kvalifikaci zneplatnit.

Komerční úspora je skutečná pouze tehdy, když se náhrada stane opakovatelnou. Nezdokumentovaný konektor, který jednou funguje, přesouvá náklady do odstraňování problémů, prostojů a možného poškození motoru. Správný odborný závěr je jednoduchý: schvalujte rozhraní jako technicky navrženou sestavu, nikoli jako sáček vizuálně kompatibilních dílů.

Praktický přejímací kontrolní seznam

Před montáží

Potvrďte pohon, motor, rozhraní, pinout, napájení enkodéru, určení kabelu, krimpovací nástroje, způsob stínění a všechny nesrovnalosti vyřešte v dokumentaci před krimpováním.

Před uvedením pod napětí

Ověřte spojitost pinů, izolaci, propojení s krytem, aretaci kontaktů, odlehčení tahu, poloměr ohybu a nepřítomnost volných drátků. Potvrďte, že bezpečnostní a brzdové obvody byly nezávisle zkontrolovány.

Před uvedením do výroby

Proveďte pomalé pohyby, pohyby v celém profilu, teplotní zkoušku a zkoušku ohybu ve srovnání se známou schválenou referencí bez závad. Výsledky archivujte a zakažte neschválené náhrady komponent v rámci schválené sestavy.
