Zwischenrelais: Isolation, Lastanpassung und Diagnose

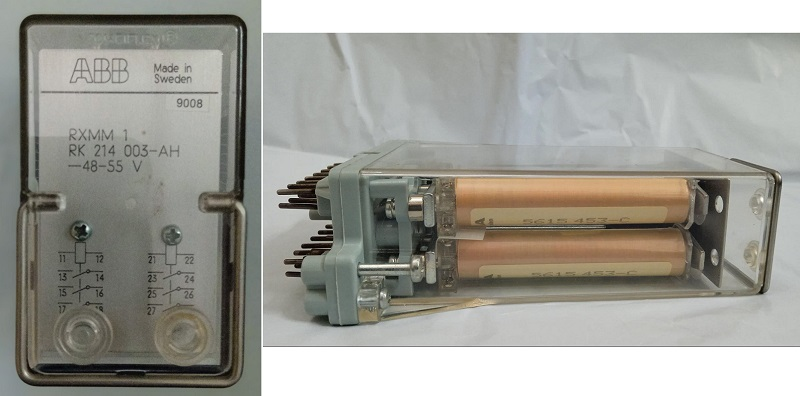

Ein Koppelrelais ist eine kleine Komponente mit einer großen Aufgabe auf Systemebene. Es ermöglicht einem SPS- oder DCS-Kanal, einen Feldstromkreis zu steuern, ohne dass der Controller-Ausgang die Feldlast direkt tragen muss. Das Relais schafft außerdem eine sichtbare, austauschbare Grenze zwischen Spannungsebenen für das Wartungspersonal.

Diese Grenze ist wichtig, wenn ein 24-V-DC-Ausgang ein 120-V-AC-Magnetventil, einen Schütz oder einen Alarmstromkreis betätigen muss. Sie ist auch hilfreich, wenn ein Eingangsstromkreis einen potenzialfreien Statuskontakt von Geräten benötigt, die mit einer anderen Spannung versorgt werden. Das Relais ersetzt keine Schutzkoordination, kann aber begrenzen, wie sich ein Fehler auf der Feldseite in ein I/O-Modul ausbreitet.

Was das Relais tatsächlich verändert

Spule und Kontakte übernehmen unterschiedliche elektrische Funktionen. Der Controller erregt die Spule. Mechanisch gekoppelte Kontakte öffnen oder schließen anschließend einen separaten Stromkreis. Spulenspannung, Kontaktspannung und Kontaktstrom müssen daher unabhängig voneinander geprüft werden.

Ein Relais mit mehreren Kontakten kann separate Steuer-, Anzeige- oder Freigabepfade bereitstellen, sofern Kontaktbemessungen und Schaltungsdesign dies zulassen.

Galvanische Trennung ist nützlich, doch das Datenblatt des Relais definiert ihre Grenzen. Ingenieure sollten die Bemessungsisolationsspannung, die Stoßspannungsfestigkeit, den Verschmutzungsgrad und die zutreffende Überspannungskategorie prüfen. Ein schmales Relaismodul kann eine Eingangsanzeige und ein Schutzbeschaltungsnetzwerk enthalten, doch diese Merkmale machen nicht jeden Kontakt für jede Last geeignet.

Die Spule an den Ausgang anpassen

Beginnen Sie mit dem Ausgangstyp des Controllers. Ein Transistorausgang mit Quellenfunktion, ein Transistorausgang mit Senkenfunktion und ein Relaisausgang unterliegen jeweils unterschiedlichen Verdrahtungsregeln. Prüfen Sie die nominale Spulenspannung, die Anzugsspannung, das Abfallverhalten, den stationären Spulenstrom und die Polarität. Eine DC-Spule mit integrierter Diode ist polaritätsabhängig.

Der SPS-Ausgang muss den Einschaltstrom und den Dauerstrom der Spule über den gesamten Versorgungstoleranzbereich bewältigen. Wenn viele Relais gleichzeitig anziehen, prüfen Sie die Gruppenstromgrenze und die gemeinsame Klemme. Berechnen Sie außerdem die Schaltschrankwärme, anstatt jede Spule als unbedeutend zu behandeln.

Kontaktanordnung und Lastbemessung müssen unabhängig von den Spulendaten geprüft werden.

Die Kontakte an die tatsächliche Last anpassen

Eine für ohmsche Lasten angegebene Kontaktbemessung gilt nicht automatisch für die Spule eines Magnetventils oder Schützes. Induktive Lasten können einen Einschaltstrom aufnehmen und beim Abschalten eine hohe Spannung erzeugen. Das Schalten von Gleichstrom ist häufig anspruchsvoller als das Schalten von Wechselstrom, da der Lichtbogen keinen natürlichen Stromnulldurchgang aufweist.

Wählen Sie die Kontakte anhand von Gebrauchskategorie, Lastspannung, Dauerstrom, Einschaltstrom, Schalthäufigkeit und erwarteter Lebensdauer aus. Auch sehr kleine Signalströme können problematisch sein, da Oxidschichten eine zuverlässige Leitfähigkeit verhindern können. Für Statusstromkreise mit niedrigem Signalpegel sind vergoldete Kontakte oder ein Signalrelais möglicherweise besser geeignet.

Durchsuchen Sie beim Vergleich von Austauschbauformen die Relaiskollektion des Shops und prüfen Sie anschließend das Herstellerdatenblatt anhand des Stromkreises.

Die Schutzbeschaltung ist Teil des Stromkreises

Eine parallel zu einer DC-Spule geschaltete Freilaufdiode reduziert die Abschaltspitze, verlangsamt jedoch den magnetischen Abbau und kann die Kontaktöffnung verzögern. Ein Zener-unterstütztes Netzwerk kann für eine schnellere Auslösung sorgen und gleichzeitig die Spannung begrenzen. Für AC-Spulen wird üblicherweise ein für den Stromkreis ausgewähltes RC-Snubber- oder Varistornetzwerk verwendet.

Platzieren Sie die Schutzbeschaltung nahe an der induktiven Quelle. Lange Leitungen zwischen Last und Schutzbeschaltung sind weiterhin einer transienten Spannung ausgesetzt. Schutzbeschaltungen können durchschlagen oder nach wiederholten Überspannungen altern, daher sollte der Wartungsplan auch sie berücksichtigen.

DIN-Schienenmodule vereinfachen den Austausch, doch Klemmenbelegung und interne Schutzbeschaltung müssen vor dem Ersatz geprüft werden.

Ein- und Ausgänge auslegen

Bei einem digitalen Ausgang kann das Relais einem Niederspannungskanal der SPS ermöglichen, eine separate Feldversorgung zu schalten. Bei einem digitalen Eingang kann ein feldversorgtes Relais dem Eingang eine saubere potenzialfreie Kontaktmeldung bereitstellen. Dokumentieren Sie in beiden Fällen, welche Seite die Abfragespannung bereitstellt, und sichern Sie jede Versorgung angemessen ab.

Der Relaiskontakt überträgt den Status, ohne die beiden Steuerspannungsebenen direkt miteinander zu verbinden.

Nehmen Sie nicht an, dass ein Relais funktionale Sicherheit erzeugt. Sicherheitsfunktionen erfordern eine geeignete Architektur, Diagnostik, geeignete Komponenten und eine Validierung. Ein Standard-Koppelrelais kann die gewöhnliche Trennung oder Lastanpassung unterstützen, ist aber nicht automatisch ein Sicherheitsrelais.

Inbetriebnahme und Fehlersuche

Prüfen Sie vor dem Einschalten Spulenwiderstand, Versorgungspolarität, Klemmenbelegung, Kontaktzustand und Schutzeinrichtungen. Geben Sie während der Inbetriebnahme den Ausgang frei und messen Sie die Spannung auf beiden Seiten des Relais. Eine leuchtende Spulenanzeige beweist nicht, dass die Kontakte ihren Zustand geändert haben.

Nützliche Fehlerhinweise sind eine angesteuerte Spule ohne Anzug, Flattern aufgrund zu niedriger Spannung, verschweißte Kontakte, überhöhte Temperatur oder ein Eingang, der sich ändert, wenn benachbarte induktive Lasten geschaltet werden. Zeichnen Sie Ausgangsbefehle und Rückmeldungen im Controller auf. Ein Zeitüberwachungsbaustein für Abweichungen kann einen unbemerkten Relaisausfall in eine eindeutige Diagnose verwandeln.

Für controllerseitige Ersatzkomponenten bietet die Kollektion für SPS- und PAC-Systeme einen passenden Katalogpfad. Die technische Entscheidung sollte dennoch mit der ursprünglichen I/O-Spezifikation beginnen.

Technische Betrachtung

Koppelrelais bleiben wertvoll, weil sie elektrische Grenzen deutlich machen. Ihr größter Vorteil ist die Wartungsfreundlichkeit: Ein Techniker kann Spulenstromkreis, Kontaktstromkreis und Feldlast als separate Fehlerbereiche prüfen. Dieser Vorteil geht verloren, wenn Bemessungsdaten, Schutzbeschaltung und Dokumentation nachträglich behandelt werden.
