Industrielle Steuerungsschränke systematisch prüfen

Eine dunkle SPS, ein ausgefallener I/O-Rack oder ein stiller Schütz wirken oft wie ein einziger Fehler. In der Praxis kann das sichtbare Symptom jedoch mehrere Schutz- und Schaltgeräte von der Ursache entfernt liegen. Eine schnelle Fehlersuche gelingt, wenn man dem vorgesehenen Energiepfad folgt und jede Grenze prüft.

Diese Methode beginnt mit der Sicherheit und dem Schaltplan. Anschließend führt sie von der Einspeisung über den Abzweigschutz, die Steuerspannung, die Feldverbraucher und die Signalbezüge. Zufällige Rücksetzungen und den unnötigen Austausch von Teilen werden dadurch vermieden.

Symptom vor dem Öffnen des Schaltschranks definieren

Dokumentieren Sie, was ausgefallen ist, was weiterhin funktioniert und wann das Ereignis auftrat. Fragen Sie, ob die gesamte Maschine die Stromversorgung verloren hat oder nur ein Teilsystem. Prüfen Sie HMI-Meldungen, den Controllerstatus, Antriebsfehler und vorgeschaltete Geräte.

Ein vollständiger Stromausfall weist auf einen anderen Pfad hin als ein einzelner ausgefallener Ausgang. Wenn die SPS läuft, aber alle Ventile inaktiv sind, untersuchen Sie den Feldstromversorgungszweig. Wenn nur ein Sensor fehlt, beginnen Sie an diesem Kanal und seinem gemeinsamen Bezug.

Stellen Sie fest, ob Wartung, Reinigung, eine Rezeptänderung oder eine Stromunterbrechung dem Fehler vorausging. Dieser Kontext weist oft schon vor einer Messung auf den betroffenen Zweig hin.

Elektrisch sicheren Arbeitszustand herstellen

Schalten Sie die Anlage spannungsfrei, wann immer es die Aufgabe zulässt. Befolgen Sie das Lockout-/Tagout-Verfahren des Standorts und überprüfen Sie die Trennung. Gespeicherte Energie kann in Gleichspannungszwischenkreisen von Antrieben, Kondensatoren, pneumatischen Kreisen und mechanisch belasteten Anlagen verbleiben.

Für manche Diagnosemessungen ist ein unter Spannung stehender Stromkreis erforderlich. Nur qualifizierte Personen dürfen solche Arbeiten im Rahmen des betrieblichen Elektrosicherheitsprogramms durchführen. Wählen Sie geeignete persönliche Schutzausrüstung, Schutzgrenzen, Messgeräte und Prüfspitzen.

29 CFR 1910.333 der OSHA behandelt Arbeitspraktiken für zugängliche unter Spannung stehende Teile. Außerdem werden qualifizierte Personen verpflichtet, beim Überprüfen der Spannungsfreiheit Prüfgeräte zu verwenden.

Schaltplan als Prüfkarte verwenden

Markieren Sie die Einspeisung, den Trennschalter, den Hauptschutz, den Abzweigschutz, Transformatoren, Gleichstromversorgungen, Verteilungsklemmen, Verbraucher und Rückleiter. Identifizieren Sie jede Spannungsebene und jeden Erdungsbezug.

Gehen Sie nicht davon aus, dass der installierte Schaltschrank einem alten Schaltplan entspricht. Vergleichen Sie Gerätekennzeichnungen, Drahtnummern, Klemmennummern und Sicherungswerte mit der Installation vor Ort. Dokumentieren Sie Abweichungen, bevor sie die Diagnose erschweren.

Zugehörige Leistungsschalter, Relais, Netzteile und Schaltschrankkomponenten können in der Kollektion Leistungs- und Elektrokomponenten geprüft werden. Der Maschinenschaltplan und die Geräteanleitung bleiben jedoch die maßgeblichen Referenzen.

Am zuletzt nachweislich fehlerfreien Punkt beginnen

Jede Komponente ab dem Netzanschluss zu prüfen, kostet Zeit. Beginnen Sie dort, wo nachweislich Spannung oder ein Steuersignal vorhanden ist. Bewegen Sie sich dann in Richtung des ausgefallenen Verbrauchers, bis sich der Zustand ändert.

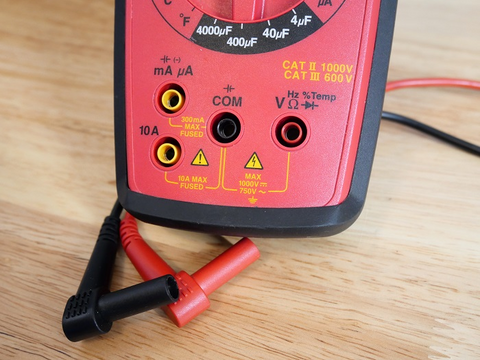

Bei einem ausgefallenen 24-V-Gleichstromgerät prüfen Sie die Versorgung an ihrer Quelle. Messen Sie die Spannung hinter dem Abzweigschutz, an der Feldklemme des Ausgangsmoduls und am Verbraucher. Verwenden Sie nach Möglichkeit einen dokumentierten Bezugspunkt.

Der Fehler liegt zwischen der letzten korrekten und der ersten fehlerhaften Messung. Teilen Sie diesen Abschnitt erneut auf. Dieses Halbierungsverfahren reduziert die Anzahl der Prüfschritte in langen Stromkreisen.

Alle Phasen und beide Seiten des Schutzes prüfen

Ein dreiphasiges Gerät kann Beleuchtung oder Steuerspannung behalten, nachdem eine Phase ausgefallen ist. Messen Sie die erforderlichen Außenleiterspannungen an den vorgesehenen Prüfpunkten. Schließen Sie nicht aus einer einzigen Messung auf alle Phasen.

Prüfen Sie die Netz- und Lastseite von Sicherungen, Leistungsschaltern und Trennschaltern. Eine Spannungsmessung gegen Erde kann bei ungeerdeten oder hochohmigen Systemen irreführend sein. Verwenden Sie die für den Stromkreis vorgesehene Messmethode.

Ein Schutzgerät, das erneut auslöst, meldet ein Problem. Setzen Sie es nicht wiederholt zurück und bauen Sie ohne technische Prüfung keinen größeren Nennwert ein. Untersuchen Sie Kurzschlüsse, Erdschlüsse, Überlasten, ausgefallene Verbraucher, beschädigte Kabel und eine ungeeignete Absicherung.

AC-Eingang von DC-Steuerspannung trennen

Viele Antriebe, Starter und Steuerungen verwenden mehr als eine Versorgung. Ein Antrieb kann seine Anzeige über die Steuerspannung behalten, während sein dreiphasiger Eingang fehlt. Eine SPS kann laufen, während die Feld­ausgänge ihre separate Versorgung verloren haben.

Prüfen Sie an einem Gleichstromnetzteil den AC-Eingang und den DC-Ausgang unter Last. Kontrollieren Sie Strombegrenzung, thermische Abschaltung, Parallelbetrieb und einen möglichen DC-OK-Kontakt. Eine Nennspannung ohne Last beweist nicht, dass das Netzteil den angeschlossenen Zweig versorgen kann.

Wenn die Spannung unter Last abfällt, trennen Sie die Zweige nach dem freigegebenen Verfahren. Schalten Sie sie einzeln wieder zu, um eine Überlast oder einen Verdrahtungsschaden zu lokalisieren. Trennen Sie spannungsführende Leiter nicht unbedacht.

Dem Rückleiter folgen

Techniker verfolgen häufig den Plusleiter und übersehen den gemeinsamen Rückleiter oder Neutralleiter. Ein unterbrochener Rückleiter kann einen Verbraucher deaktivieren, während an einem Anschluss weiterhin die erwartete Spannung anliegt.

Messen Sie über dem Verbraucher und nicht nur von jedem Anschluss gegen Schutzleiter. Prüfen Sie gemeinsame Bezugspunkte, Neutralleiterklemmen, Steckverbinder und abnehmbare Klemmenblöcke. Stellen Sie sicher, dass separate Netzteile entsprechend der vorgesehenen gemeinsamen Bezugsschaltung verbunden sind.

Ein Spannungsabfall über einem geschlossenen Kontakt oder einer Klemme unter Last macht einen Widerstand sichtbar, den eine Durchgangsprüfung möglicherweise nicht erkennt. Wärmeverfärbungen, lose Litzen, Korrosion und vibrationsbedingte Schäden stützen die elektrischen Befunde.

Steuerbefehl von Feldversorgung unterscheiden

Eine leuchtende SPS-Ausgangsanzeige beweist nur einen internen Logikzustand. Sie beweist weder Spannung an der Feldklemme noch Strom durch den Verbraucher oder den korrekten Betrieb eines Koppelrelais.

Vergleichen Sie den Steuerbefehl, den Modulstatus, die Klemmenspannung, den Relaiszustand und die Reaktion des Verbrauchers. Prüfen Sie, ob die Ausgangsgruppe über eine separate Feldversorgung oder eine herausnehmbare Sicherung verfügt.

Prüfen Sie bei vernetzten I/O-Systemen den Zustand des Adapters, den Verbindungsstatus, die Modulsperre, die Besitzverhältnisse und die Aktualität der Daten. Eine intakte Ethernet-Verbindung beweist nicht, dass das Ausgangsmodul Feldspannung hat.

Fehlercodes als Belege verwenden

Notieren Sie die Codes, bevor Sie die Spannung aus- und wieder einschalten. Erfassen Sie Antriebshistorien, SPS-Diagnosen, Netzteilalarme und Netzwerkprotokolle. Ein Reset kann die Produktion wiederherstellen, aber die für die Ursachenbestimmung wichtige Abfolge löschen.

Ordnen Sie die Ereignisse verschiedener Geräte zeitlich einander zu. Auf eine Unterspannung des Antriebs folgende SPS-Kommunikationsalarme deuten auf ein Stromversorgungsereignis hin. Die umgekehrte Reihenfolge kann auf ein Netzwerk- oder Controllerproblem hinweisen.

Tauschen Sie ein Gerät nicht aus, nur weil sein Alarm zuerst auf dem HMI erscheint. Der Alarmweg kann eine nachgelagerte Folge schneller melden als den ursprünglichen Fehler.

Mechanische und umgebungsbedingte Ursachen prüfen

Elektrische Fehler beginnen oft außerhalb des Gehäuses. Achten Sie auf Kabelbewegungen, gequetschte Kabelkanäle, das Eindringen von Kühlmittel, ausgefallene Lüfter, verstopfte Filter, lose Kabelverschraubungen und leitfähige Verunreinigungen.

Prüfen Sie die Schaltschranktemperatur und die Belüftung. Ein Netzteil oder Antrieb, der nach dem Aufwärmen ausfällt, kann überlastet oder unzureichend gekühlt sein. Beheben Sie die Ursache, bevor Sie Hardware austauschen.

Prüfen Sie kürzlich vorgenommene Erweiterungen. Ein zusätzliches Magnetventil, Relais oder ein Sensor kann einen Zweig überlasten, der bei der Erstinbetriebnahme ausreichend dimensioniert erschien.

Die gesamte Funktion wiederherstellen und überprüfen

Überprüfen Sie nach der Reparatur Werkzeuge, Klemmen, Abdeckungen und Schutzeinrichtungen. Schalten Sie die Energie nach der freigegebenen Reihenfolge wieder zu. Beobachten Sie den ersten Maschinenzyklus und prüfen Sie den reparierten Stromkreis unter realistischen Lastbedingungen.

Stellen Sie sicher, dass Alarme aus dem richtigen Grund verschwinden. Testen Sie zugehörige Verriegelungen und sichere Zustände. Aktualisieren Sie Schaltpläne, Kennzeichnungen, Ersatzteilunterlagen und das Fehlerprotokoll, wenn sich die Installation vor Ort geändert hat.

Eine disziplinierte Schaltschrankdiagnose ist eine Beweiskette: Symptom definieren, Gefahren beherrschen, Energiepfad bestimmen, die letzte korrekte Grenze finden und die Reparatur unter Last überprüfen. Diese Methode ist schneller als Raten und hinterlässt bessere Informationen für den nächsten Fehler.
