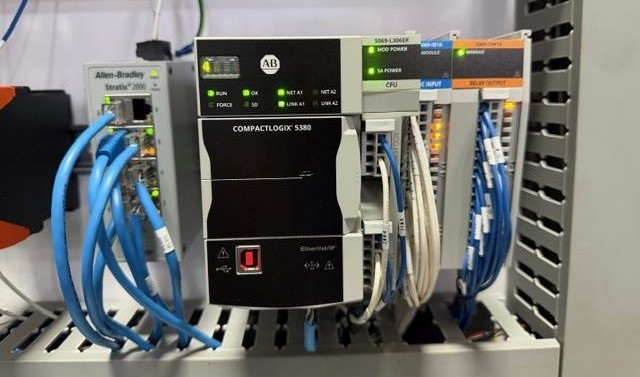

Nei moderni sistemi di automazione, i rack PLC spesso appaiono uniformi a prima vista. Tuttavia, dietro questa somiglianza si cela una scelta architetturale fondamentale che influisce direttamente sull’affidabilità del sistema, sulla resistenza ai disturbi e sul comportamento in caso di guasto.

La distinzione tra moduli I/O comuni e moduli I/O con isolamento individuale continua a influenzare il modo in cui gli ingegneri progettano i sistemi di controllo, soprattutto negli ambienti a tensione mista e distribuiti.

Perché l’architettura I/O definisce ancora la stabilità del sistema

In molti impianti industriali, gli ingegneri si concentrano soprattutto sulle prestazioni della CPU o sulla velocità della rete. Tuttavia, il livello I/O rimane la vera interfaccia tra i segnali del mondo reale e la logica di controllo.

Piccole decisioni progettuali prese a questo livello spesso determinano se un sistema si comporterà in modo prevedibile sotto stress elettrico o svilupperà guasti intermittenti difficili da diagnosticare.

Figura 1. Le differenze strutturali nella progettazione dei riferimenti dei canali I/O influenzano il comportamento della messa a terra del sistema e la tolleranza ai disturbi.

Riferimento condiviso e indipendenza elettrica

I moduli I/O comuni collegano più canali a un riferimento elettrico condiviso. Ciò semplifica il cablaggio e riduce i costi, soprattutto nei quadri di controllo compatti.

Tuttavia, questa struttura condivisa significa anche che un guasto o una variazione di tensione possono propagarsi più facilmente a più canali.

I moduli con isolamento individuale introducono una barriera tra ciascun canale e la logica del backplane. Questa separazione limita le interazioni elettriche e migliora il contenimento dei guasti, a fronte di una maggiore complessità.

Quando i canali condivisi funzionano efficacemente

I moduli comuni funzionano in modo affidabile quando i dispositivi di campo operano con un’alimentazione unificata e condizioni di messa a terra stabili. Gli ambienti tipici includono macchine compatte e quadri a bassa rumorosità elettrica.

• Sistemi di distribuzione unificata a 24VDC
• Distanze ridotte per il cablaggio di campo
• Ambienti con carichi induttivi ridotti
• Architettura di messa a terra stabile

Dove l’isolamento diventa necessario

L’isolamento diventa essenziale quando i sistemi si estendono su più quadri, domini di alimentazione misti o ambienti elettrici ad alta energia.

Previene percorsi di corrente indesiderati e protegge il sistema di controllo dalle differenze di potenziale di terra.

Figura 2. L’isolamento dei canali migliora il contenimento dei guasti separando i riferimenti elettrici del lato campo.

Comportamento dei segnali nelle reali condizioni industriali

I segnali digitali tollerano disturbi di lieve entità perché le soglie di commutazione filtrano le piccole variazioni. I segnali analogici si comportano diversamente: anche deviazioni dell’ordine dei millivolt possono alterare le letture di processo.

Ciò è particolarmente importante nei loop 4–20 mA e nelle applicazioni con termocoppie, dove l’integrità del segnale dipende fortemente da condizioni stabili del riferimento elettrico.

Sensibilità dei loop 4–20 mA

I loop analogici a lunga distanza collegano spesso trasmettitori remoti a rack PLC centralizzati. In assenza di isolamento, le differenze di potenziale di terra possono introdurre correnti indesiderate nel loop.

Figura 3. Gli effetti dei loop di terra possono compromettere la precisione dei segnali analogici nei sistemi di misura a lunga distanza.

Stabilità delle misure con termocoppia

Le termocoppie generano segnali a tensione estremamente bassa. Anche interferenze elettriche minime possono alterare le letture, rendendo l’isolamento un requisito progettuale fondamentale nei sistemi di monitoraggio della temperatura ad alta precisione.

Scelta dei moduli nelle moderne architetture di controllo

Gli ingegneri progettano sempre più spesso sistemi che combinano rack PLC centralizzati con architetture I/O distribuite. Questo cambiamento aumenta l’importanza di selezionare il tipo corretto di modulo I/O già nelle prime fasi della progettazione.

Gli ecosistemi moderni, come i moduli I/O PLC, supportano oggi configurazioni flessibili che consentono agli ingegneri di bilanciare in modo più efficace costi, densità e robustezza elettrica.

L’isolamento non dovrebbe essere considerato un aggiornamento predefinito. Dovrebbe essere considerato una risposta a un rischio elettrico misurabile all’interno dell’architettura del sistema.

Prospettiva a livello di sistema sulle decisioni progettuali

La scelta tra moduli comuni e moduli isolati raramente riguarda il modulo in sé. Riflette il modo in cui gli ingegneri definiscono la distribuzione dell’alimentazione, la strategia di messa a terra e la gerarchia dei segnali nell’intero stabilimento.

Con la crescente distribuzione dei sistemi di automazione, i confini elettrici tra le macchine diventano meno prevedibili. Questa tendenza aumenta il valore dell’isolamento, non come semplice funzionalità, ma come salvaguardia progettuale.

Prospettiva del settore

La maggior parte dei guasti ai sistemi di controllo legati agli I/O non ha origine da errori nella logica. Deriva da incoerenze nella messa a terra e da interazioni elettriche non gestite tra i sottosistemi.

Gli ingegneri che valutano la progettazione degli I/O a livello di sistema, anziché a livello di componente, ottengono costantemente una maggiore affidabilità nel funzionamento a lungo termine.

Considerazioni finali

I moduli I/O comuni e isolati rappresentano due filosofie diverse di progettazione del sistema. La prima privilegia l’efficienza e la semplicità, mentre la seconda dà priorità all’indipendenza elettrica e al contenimento dei guasti.

I sistemi più efficaci spesso utilizzano entrambe le soluzioni, applicandole strategicamente in base al tipo di segnale e alle condizioni ambientali.

Autore: Daniel Mercer, Reporter di sistemi industriali 15 anni di esperienza nei sistemi PLC, DCS e di monitoraggio dei macchinari, maturata in progetti di integrazione ABB, Siemens ed Emerson.
