Dove il design del quadro determina la disponibilità della macchina

Le celle robotizzate per la gestione delle macchine spesso sembrano meccanicamente semplici, ma la loro affidabilità dipende quasi interamente dalla disciplina nella progettazione del quadro elettrico. Il movimento può definire le prestazioni, ma il cablaggio definisce la stabilità.

La maggior parte dei guasti a lungo termine non ha origine nell’usura meccanica. Deriva da rumore sui segnali, distribuzione instabile dell’alimentazione e logiche di sicurezza non adeguatamente separate all’interno del quadro.

Come i sistemi di controllo coordinano realmente movimento e logica

Una cella moderna si basa su una comunicazione strutturata tra controllori, azionamenti e livelli di sicurezza. Il PLC o PAC coordina le tempistiche, mentre i robot si concentrano sull’esecuzione dei movimenti e gli azionamenti gestiscono il controllo dei motori.

Questa separazione diventa fondamentale nelle architetture con più dispositivi basate su moderni sistemi PLC e PAC, dove la comunicazione deterministica definisce la stabilità del ciclo.

Quando questa struttura viene rispettata, il sistema si comporta in modo prevedibile anche con carichi ciclici elevati e traffico di automazione misto.

L’integrità dei segnali inizia dalla disposizione fisica

Il rumore elettrico raramente si manifesta come un guasto evidente. Si presenta sotto forma di anomalie intermittenti dei sensori, handshake instabili dei robot o cadute di comunicazione inspiegabili.

Questi problemi sono quasi sempre riconducibili a decisioni sul percorso dei cavi prese per comodità anziché per garantire la separazione elettrica.

I cavi di potenza dei motori e le linee di segnale a bassa tensione non devono mai condividere percorsi paralleli. Quando accade, l’accoppiamento elettromagnetico diventa inevitabile durante l’accelerazione del VFD.

Suddivisione del quadro per prevenire guasti nascosti

I componenti ad alta potenza, come azionamenti e interruttori, devono rimanere fisicamente separati dalle sezioni PLC e I/O. I componenti di sicurezza richiedono una zona propria, chiaramente definita.

Questa separazione riduce il rischio di interferenze e stabilizza il comportamento dei segnali durante le variazioni dinamiche del carico.

Anche piccoli miglioramenti nella disposizione riducono significativamente il tempo necessario per il debugging durante la messa in servizio sul campo.

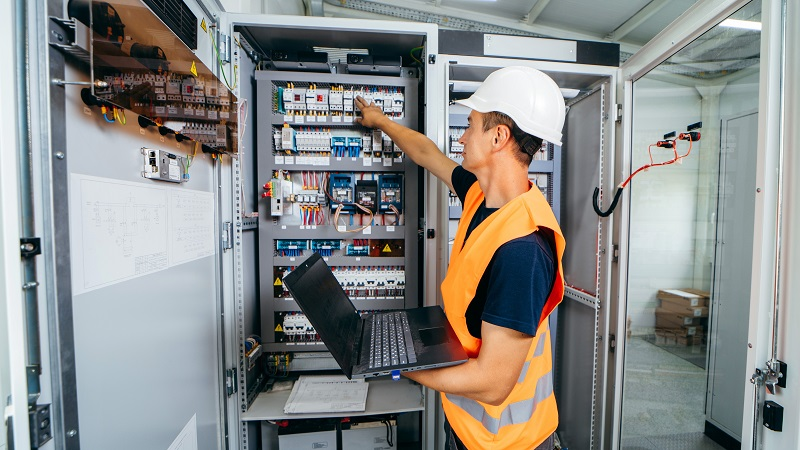

Figura 1. Ispezione del quadro di controllo durante l’integrazione di un sistema per la gestione delle macchine.

La distribuzione dell’alimentazione determina la stabilità del sistema

L’architettura dell’alimentazione definisce il comportamento dell’intero sistema durante le transizioni di carico. Una progettazione inadeguata provoca cali di tensione, reset della comunicazione e un comportamento imprevedibile degli azionamenti.

I sistemi industriali dipendono fortemente da una distribuzione pulita a 24 V CC. Gli alimentatori condivisi senza un’analisi del carico spesso causano guasti a cascata durante l’azionamento simultaneo
