Controllo della velocità dei motori in un panorama degli azionamenti in continua evoluzione digitale

Gli azionamenti a frequenza variabile sono diventati la spina dorsale dei moderni sistemi di controllo dei motori, influenzando il modo in cui le apparecchiature industriali gestiscono la coppia, l’efficienza e la stabilità dei processi. Regolando la frequenza di uscita, un VFD determina direttamente la velocità del motore con elevata precisione.

Nonostante condividano lo stesso principio di funzionamento fondamentale, i VFD ricevono i comandi di velocità attraverso diversi metodi di controllo. Ogni metodo riflette un diverso equilibrio tra semplicità, flessibilità e requisiti di integrazione del sistema negli ambienti industriali reali.

Per questo, la scelta della strategia di controllo è importante quanto la scelta dell’azionamento stesso, soprattutto nei sistemi in cui disponibilità, diagnostica e scalabilità sono essenziali.

Dalle velocità fisse alla logica di automazione strutturata

L’approccio più semplice al controllo dei motori si basa su frequenze preimpostate memorizzate nell’azionamento. Il funzionamento a velocità fissa utilizza parametri interni per definire un punto operativo costante quando viene attivato un comando di marcia.

Questo metodo richiede una configurazione minima e non necessita di un’intelligenza di controllo esterna. È adatto alle apparecchiature autonome in cui la ripetibilità è più importante della flessibilità.

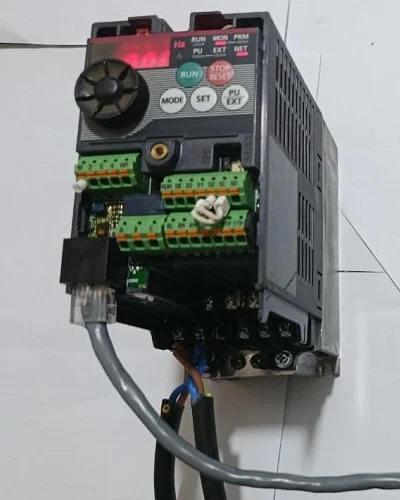

La configurazione di base dell’inverter mostra come i parametri della frequenza preimpostata definiscano il funzionamento del motore a velocità fissa.

La selezione multispeed estende questo concetto utilizzando ingressi digitali per passare da un livello di frequenza predefinito all’altro. Ciò consente una semplice variabilità operativa senza sistemi analogici o di rete.

In molti sistemi legacy, questo rimane il metodo preferito grazie al comportamento deterministico e alla ridotta complessità del cablaggio.

Il controllo locale è ancora importante durante la messa in servizio e la manutenzione

La maggior parte degli azionamenti moderni include una tastiera integrata per l’interazione diretta. Gli operatori possono avviare, arrestare e regolare la velocità senza controller esterni.

Questa modalità di controllo locale svolge un ruolo fondamentale durante la messa in servizio e la ricerca dei guasti. Isola l’azionamento dai livelli di logica esterni, consentendo agli ingegneri di verificare rapidamente il comportamento del motore.

Tuttavia, questo metodo dipende fortemente dall’intervento manuale. Non si adatta bene agli ambienti di produzione automatizzati in cui è richiesto un controllo sincronizzato.

Segnali analogici e semplicità del controllo continuo

Il controllo analogico mediante potenziometro rimane uno dei metodi di ingresso della velocità dei VFD più diffusi. Converte la rotazione meccanica in un segnale di tensione, generalmente compreso tra 0–10 V o 4–20 mA.

L’azionamento interpreta questo segnale come un riferimento di velocità continuo, consentendo accelerazioni e decelerazioni fluide senza logica digitale.

Il controllo basato su potenziometro offre un’interfaccia analogica diretta per la regolazione della velocità in sistemi compatti.

Il controllo analogico funziona bene nelle applicazioni sensibili ai costi. Tuttavia, il rumore del segnale, la precisione limitata e l’assenza di feedback ne restringono l’uso nei sistemi ad alte prestazioni.

Molti ingegneri utilizzano ancora questo metodo per piccole pompe, ventilatori e macchine autonome in cui la semplicità è più importante della sofisticazione del controllo.

La comunicazione seriale introduce un’intelligenza di controllo strutturata

I collegamenti di comunicazione seriale come RS-485 e Modbus RTU consentono ai VFD di funzionare come dispositivi di rete sotto la supervisione di un PLC. Ogni azionamento riceve i comandi attraverso una mappatura strutturata dei registri.

Questo approccio elimina la necessità di cablaggi discreti e permette il controllo centralizzato di più azionamenti. Supporta inoltre il feedback diagnostico, migliorando la visibilità del sistema.

Piattaforme come i sistemi di automazione Siemens utilizzano spesso questa architettura per coordinare il controllo distribuito dei motori lungo le linee di processo.

Sebbene sia potente, la comunicazione seriale richiede una configurazione precisa. Gli ingegneri devono allineare velocità di trasmissione, indirizzamento e parametri del protocollo per mantenere stabile la comunicazione.

L’Ethernet industriale porta i VFD nei sistemi in tempo reale

I VFD moderni si integrano sempre più con sistemi fieldbus basati su Ethernet, come EtherNet/IP, PROFINET, EtherCAT e Modbus TCP. Queste reti consentono lo scambio bidirezionale di dati ad alta velocità tra azionamenti e sistemi di controllo.

A differenza del controllo analogico o seriale, i sistemi basati su Ethernet supportano il monitoraggio in tempo reale del carico, della coppia e delle condizioni di guasto. Il VFD diventa così un nodo completamente integrato nell’architettura di automazione.

Le architetture VFD abilitate alla rete supportano il controllo centralizzato di più sistemi azionati da motori negli stabilimenti moderni.

Questo livello di integrazione è strettamente allineato alle piattaforme di automazione distribuita, in cui gli azionamenti comunicano continuamente con i livelli PLC e SCADA per un controllo coordinato del movimento.

Come gli ingegneri scelgono la strategia di controllo giusta

La scelta del metodo di controllo dipende dalle dimensioni del sistema, dalla precisione richiesta e dalla filosofia di manutenzione. Le macchine semplici privilegiano il controllo fisso o analogico grazie alla loro affidabilità e ai bassi costi di configurazione.

Gli impianti complessi si affidano ad architetture in rete, in cui gli azionamenti agiscono come nodi intelligenti all’interno di un ecosistema di controllo più ampio. Ciò consente la manutenzione predittiva, il bilanciamento del carico e l’ottimizzazione dell’intero sistema.

La tendenza si sposta chiaramente verso il controllo basato sulla comunicazione anziché sulla logica cablata, spinta dalle esigenze di visibilità dei dati e di efficienza operativa.

Direzione del settore e prospettiva ingegneristica

L’evoluzione dei metodi di controllo dei VFD riflette un cambiamento più ampio nell’automazione industriale verso sistemi di motion control definiti dal software. L’hardware continua a occuparsi della conversione della potenza, ma l’intelligenza risiede ora nei livelli di comunicazione.

I metodi analogici e a velocità fissa non scompariranno, ma il loro ruolo si ridurrà alle applicazioni di nicchia e ai sistemi legacy. Il controllo basato su Ethernet dominerà gli ambienti ad alte prestazioni.

Questa transizione aumenta anche la dipendenza dall’affidabilità della rete, dalla cybersecurity e dalla rigorosa disciplina nella configurazione del software nei sistemi industriali di azionamento dei motori.

Autore: Michael Grant, reporter di sistemi industriali 14 anni di esperienza nell’automazione industriale, con un background nell’ingegneria sul campo maturato nei sistemi di azionamento Siemens, nelle reti PLC Rockwell, nelle piattaforme di controllo dei processi Emerson e nei progetti di integrazione del controllo motori ABB nei settori manifatturiero ed energetico.
