L’automazione industriale si basa ampiamente su connessioni di campo standardizzate che garantiscono una comunicazione stabile tra sensori, controller e sistemi distribuiti. Tra queste interfacce, il connettore M12 è diventato un elemento fondamentale del cablaggio moderno degli stabilimenti.

Il suo ruolo va oltre la semplice trasmissione dei segnali. Oggi il cablaggio M12 supporta sia lo scambio di energia sia quello di dati in ambienti industriali difficili, soprattutto quando viene integrato in architetture distribuite come i sistemi di cablaggio industriale progettati per resistere a vibrazioni, umidità e interferenze elettromagnetiche.

Il ruolo dell’M12 nella connettività di campo

I connettori M12 sono ampiamente utilizzati nelle reti di sensori, nei moduli I/O e nei nodi Ethernet industriali. Il loro design compatto con bloccaggio a vite garantisce stabilità meccanica, mentre la struttura sigillata protegge da contaminanti e sollecitazioni ambientali.

Rispetto al cablaggio tradizionale su morsetti, i sistemi M12 riducono la complessità dell’installazione ed eliminano molti errori di cablaggio grazie a piedinature standardizzate e convenzioni di codifica dei colori.

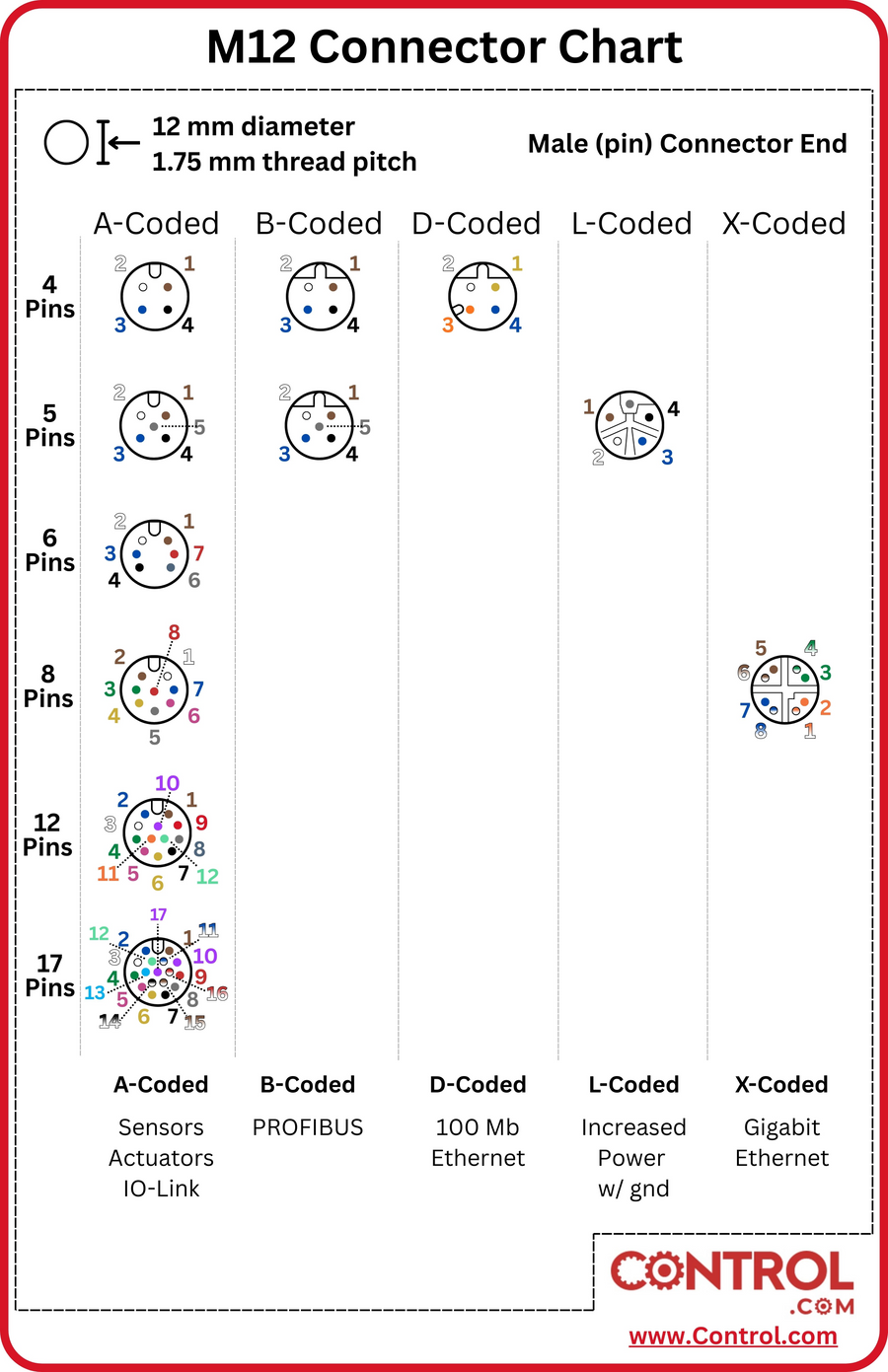

Figura 1. Disposizione standard del cablaggio M12, con numerazione dei pin e struttura della codifica utilizzate nelle connessioni di campo industriali.

Codifica dei pin e struttura elettrica

I connettori M12 sono disponibili con diversi tipi di codifica, tra cui le varianti A-coded, B-coded, D-coded e X-coded. Ogni codifica determina la funzione elettrica e la capacità di comunicazione del connettore.

I connettori A-coded supportano generalmente sensori e attuatori discreti. Le varianti D-coded e X-coded sono comunemente utilizzate per le comunicazioni Ethernet industriali, nelle quali il controllo dell’impedenza e l’integrità della schermatura diventano fondamentali.

Un cablaggio corretto garantisce la stabilità del segnale, soprattutto nei sistemi in cui più dispositivi di campo sono collegati attraverso architetture distribuite come i moduli I/O per PLC.

Integrazione nei sistemi di controllo industriale

I connettori M12 svolgono un ruolo essenziale nel collegamento dei dispositivi di campo ai sistemi di controllo. Collegano direttamente sensori di prossimità, attuatori e blocchi I/O distribuiti alle reti PLC.

Questo approccio modulare riduce i tempi di fermo durante la manutenzione. Invece di ricablare le morsettiere, i tecnici possono sostituire i dispositivi utilizzando gruppi M12 precablati.

Nelle architetture di automazione più estese, questi collegamenti si integrano spesso in piattaforme PLC e PAC, dove l’elaborazione dei segnali e la logica di controllo sono centralizzate attraverso sistemi come i sistemi PLC PAC.

Figura 2. La connettività di campo svolge un ruolo fondamentale nel mantenimento di una comunicazione sincronizzata tra i nodi di automazione distribuiti.

Affidabilità elettrica in ambienti difficili

I connettori M12 sono progettati per funzionare in presenza di forti vibrazioni e intense interferenze elettromagnetiche. Le versioni schermate riducono l’accoppiamento dei disturbi provenienti da motori, azionamenti e sistemi di alimentazione a commutazione.

Per questo sono adatti ad ambienti con inverter a frequenza variabile, commutazioni di corrente elevata e lunghi tratti di cavo tra gli armadi di controllo e i dispositivi di campo.

Pratiche corrette di schermatura e messa a terra restano essenziali per mantenere l’integrità del segnale nelle reti di comunicazione, come i sistemi di comunicazione industriale.

Il futuro della connettività M12

Con l’evoluzione dei sistemi industriali verso un’intelligenza distribuita, i connettori M12 vengono utilizzati sempre più spesso per la trasmissione combinata di energia e dati ad alta velocità.

Questo cambiamento favorisce la progettazione di macchine compatte e riduce la complessità del cablaggio nelle fabbriche intelligenti, dove sensori e dispositivi edge richiedono percorsi di comunicazione più veloci e affidabili.

La tendenza è in linea con architetture di automazione più ampie, che integrano direttamente i dispositivi di campo negli ecosistemi di controllo interconnessi in rete.

Prospettiva ingegneristica

I connettori M12 possono sembrare semplici, ma rappresentano un livello fondamentale di affidabilità nell’automazione industriale. Il loro valore risiede nella robustezza meccanica e nell’integrità standardizzata del segnale anche in condizioni operative difficili.

Mentre gli stabilimenti passano a sistemi di controllo distribuiti e basati sui dati, gli standard di connettività fisica come l’M12 continuano a definire la stabilità del sistema a livello di campo.

Di Daniel Mercer, giornalista specializzato in sistemi industriali con 13 anni di esperienza nell’integrazione di PLC, nella strumentazione di campo e nella progettazione di reti industriali in ambienti Siemens, Rockwell Automation ed Emerson.
