Tutorial: Analog Signals with Phoenix Contact’s PLCnext Platform

Tutorial sui segnali analogici dei PLC: conversione della scala, cablaggio e monitoraggio degli ingressi analogici con Phoenix Contact PLCnext

Questo tutorial spiega metodi pratici per collegare sensori analogici, configurare le variabili del PLC e convertire i dati grezzi dei segnali in unità ingeg...

Perché i segnali analogici sono importanti nell’automazione industriale moderna

I segnali analogici consentono agli ingegneri di osservare continuamente il comportamento del sistema, invece di affidarsi a semplici variazioni di stato on/off. Pertanto, le misurazioni analogiche svolgono un ruolo fondamentale nella manutenzione predittiva e nell’ottimizzazione dei processi. Negli ambienti di automazione industriale, i sensori che misurano distanza, temperatura, pressione o portata forniscono indicatori di allerta precoce dei guasti alle apparecchiature.

In base all’esperienza pratica maturata durante la messa in servizio, molti guasti di produzione si manifestano inizialmente sotto forma di andamenti analogici anomali. Di conseguenza, gli ingegneri che comprendono l’elaborazione dei segnali analogici possono rilevare i problemi prima che si verifichino fermi macchina. Questa capacità favorisce un’automazione di fabbrica affidabile e migliora le prestazioni delle apparecchiature nel lungo periodo.

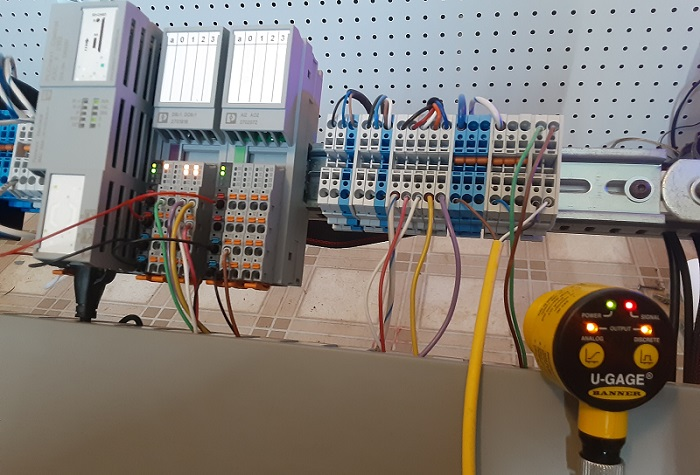

Banco di lavoro PLCnext

Configurazione hardware tipica per il test degli ingressi analogici del PLC

Una configurazione standard per la formazione sul test dei segnali analogici comprende generalmente un sensore analogico, un modulo di ingresso e un dispositivo di indicazione visiva. In questa dimostrazione, un sensore di distanza a ultrasuoni emette sia un segnale analogico da 4–20 mA sia un segnale di commutazione PNP. Questa configurazione consente agli ingegneri di verificare gli ingressi analogici e digitali utilizzando un unico dispositivo.

Il modulo analogico utilizzato in questo sistema supporta sia gli intervalli di segnale in tensione sia quelli in corrente comunemente presenti nei sistemi di controllo industriale. Questi intervalli includono generalmente 0–10 VCC e circuiti di corrente da 4–20 mA. Questa flessibilità semplifica l’integrazione con i sensori utilizzati nei settori manifatturiero, del trattamento delle acque e dell’energia.

Durante la messa in servizio vengono spesso installate colonne luminose per fornire un feedback visivo immediato. Gli ingegneri possono verificare rapidamente il comportamento del segnale senza collegare ulteriori strumenti diagnostici. Di conseguenza, la risoluzione dei problemi diventa più rapida e sicura durante l’avviamento del sistema.

Collegamento sicuro dei sensori analogici ai moduli di ingresso del PLC

Un cablaggio corretto rimane uno degli aspetti più critici durante l’installazione dei sensori analogici nei sistemi di controllo. A differenza degli ingressi digitali, i segnali analogici richiedono collegamenti elettrici precisi per mantenere l’accuratezza del segnale. Anche piccoli errori di cablaggio possono produrre letture instabili o guasti di comunicazione.

Schema di cablaggio dell’ingresso analogico

Per i segnali in tensione, gli ingegneri collegano il filo del segnale al morsetto dell’ingresso in tensione e il filo di riferimento al morsetto della massa comune. Per i dispositivi con circuito di corrente, il segnale entra nel morsetto dedicato all’ingresso in corrente, mentre il percorso di ritorno viene collegato alla massa del sistema. Pertanto, verificare sempre l’identificazione dei morsetti prima di alimentare il sistema.

Negli ambienti industriali reali, i disturbi elettrici, i problemi di messa a terra e i collegamenti allentati causano spesso valori analogici instabili. Di conseguenza, i tecnici dovrebbero sempre verificare l’integrità del cablaggio durante le procedure di messa in servizio e manutenzione.

Creazione delle variabili analogiche e mappatura dei tag nella programmazione del PLC

Una volta completata l’installazione hardware, gli ingegneri devono configurare le variabili di processo nell’ambiente di programmazione del PLC. Queste variabili rappresentano i segnali del mondo reale monitorati ed elaborati dal sistema di controllo. Una mappatura accurata dei tag garantisce una comunicazione affidabile tra i dispositivi di campo e la logica di controllo.

Aggiunta di un elemento dati di processo analogico

I controllori industriali conformi allo standard di programmazione IEC 61131-3 assegnano generalmente nomi strutturati agli elementi dei dati di processo. Questa convenzione di denominazione migliora la leggibilità del sistema e semplifica le attività di manutenzione. Inoltre, una denominazione coerente dei tag riduce gli errori di configurazione durante l’ampliamento del sistema.

In base all’esperienza nell’assistenza sul campo, una mappatura errata dei tag è una delle cause più comuni dei ritardi nella messa in servizio. Pertanto, gli ingegneri dovrebbero verificare l’assegnazione degli indirizzi prima di avviare le apparecchiature di produzione.

Conversione dei dati analogici grezzi da valori esadecimali a decimali

La maggior parte dei sistemi PLC industriali memorizza i valori degli ingressi analogici in formato binario o esadecimale. Tuttavia, durante la diagnostica i tecnici preferiscono spesso i valori decimali, perché sono più facili da interpretare. Pertanto, gli ingegneri utilizzano comunemente blocchi funzione di conversione per trasformare i dati grezzi in valori numerici leggibili.

Variabili di memoria

Il processo di conversione prevede generalmente la creazione di una variabile di memoria temporanea che memorizza il valore trasformato. Questa variabile non corrisponde a un componente hardware fisico, ma supporta i calcoli interni all’interno del programma del PLC. Di conseguenza, gli ingegneri possono eseguire in modo più efficiente il ridimensionamento, il filtraggio e il rilevamento degli allarmi.

Blocco funzione ladder per la conversione dei numeri

Ridimensionamento del segnale analogico: conversione dei dati del sensore in unità ingegneristiche

I segnali analogici grezzi devono essere convertiti in unità ingegneristiche significative prima che gli operatori possano utilizzare i dati. Questo processo è noto come ridimensionamento del segnale. Gli ingegneri definiscono una relazione matematica tra il segnale misurato e la variabile fisica.

Ad esempio, un sensore di distanza può emettere un valore digitale corrispondente a una specifica distanza fisica. Gli ingegneri registrano due punti di misura e calcolano il coefficiente angolare e l’intercetta dell’equazione di conversione. Questa relazione lineare consente al sistema di controllo di visualizzare valori accurati del mondo reale.

Utilizzando due punti di calibrazione, gli ingegneri possono determinare la formula di ridimensionamento per la misurazione della distanza.

Dati di calibrazione di esempio:

  • Lettura del sensore: 5000 corrisponde a 4 pollici
  • Lettura del sensore: 28000 corrisponde a 36 pollici

L’equazione lineare risultante utilizzata per il ridimensionamento è mostrata di seguito.

::contentReference[oaicite:0]{index=0}

Questa equazione converte il valore digitale grezzo in una misura effettiva della distanza. Nei sistemi di controllo industriale, gli ingegneri implementano questo calcolo utilizzando blocchi funzione matematici all’interno del programma del PLC. Pertanto, l’interfaccia operatore può visualizzare dati di processo accurati in unità ingegneristiche.

Blocchi funzione matematici in PLCnext Engineer

Utilizzo della logica a soglia per controllare indicatori visivi e segnali di allarme

Dopo aver ridimensionato il valore analogico, gli ingegneri definiscono spesso dei limiti di soglia per attivare allarmi o controllare dispositivi. Questi limiti rappresentano gli intervalli operativi sicuri per le apparecchiature e i processi produttivi. Quando il valore misurato supera un limite predefinito, il sistema di controllo attiva un segnale di uscita.

Blocchi di confronto maggiore di

In questa dimostrazione, tre valori di soglia attivano diversi livelli di una colonna luminosa. All’aumentare della distanza, si accendono in sequenza ulteriori luci. Questo comportamento fornisce una semplice rappresentazione visiva delle condizioni del processo. Inoltre, lo stesso principio logico si applica ai sistemi di allarme industriali e alle funzioni di monitoraggio della sicurezza.

Approfondimento sul settore: i dati analogici favoriscono la manutenzione predittiva e la produzione intelligente

L’automazione industriale moderna si affida sempre più ai dati analogici per supportare la manutenzione predittiva e il monitoraggio delle condizioni. La misurazione continua consente agli ingegneri di rilevare andamenti anomali prima che si verifichi un guasto alle apparecchiature. Di conseguenza, i team di manutenzione possono programmare gli interventi in modo proattivo, invece di reagire a guasti improvvisi.

Le piattaforme industriali che supportano le tecnologie dell’Industrial Internet of Things (IIoT) raccolgono e analizzano oggi simultaneamente i segnali analogici provenienti da migliaia di sensori. Questa capacità consente la diagnostica in tempo reale, il monitoraggio remoto e un processo decisionale basato sui dati in strutture produttive distribuite.

In base alla mia esperienza professionale, le organizzazioni che danno priorità a un’elaborazione accurata dei segnali analogici ottengono una maggiore disponibilità delle apparecchiature e costi di manutenzione inferiori. Pertanto, investire in una corretta configurazione dei sensori e nel ridimensionamento dei segnali produce vantaggi operativi misurabili.

Scenario applicativo tipico: monitoraggio analogico del livello in un impianto di trattamento delle acque

Un impianto municipale di trattamento delle acque ha installato sensori di livello a ultrasuoni collegati a un sistema di controllo PLC distribuito. Gli ingegneri hanno configurato la logica di ridimensionamento per convertire i segnali analogici in corrente in misure del livello dei serbatoi. Quando i livelli dell’acqua superavano le soglie predefinite, il sistema attivava automaticamente le pompe e generava notifiche di allarme.

Dopo l’implementazione del monitoraggio analogico continuo, l’impianto ha ridotto gli episodi di tracimazione e migliorato l’affidabilità del processo. Di conseguenza, l’efficienza operativa è aumentata, mentre i costi di manutenzione sono diminuiti significativamente.

Informazioni sull’autore

Zhang Weihao è un ingegnere senior di automazione industriale con oltre quindici anni di esperienza nella programmazione di PLC, nei sistemi di controllo dei processi e nelle reti di comunicazione industriale. È specializzato nella messa in servizio dei sistemi, nella diagnostica dei segnali analogici e nel miglioramento dell’affidabilità delle apparecchiature nei settori manifatturiero, energetico e delle infrastrutture.
