La logica di movimento integrata sta riducendo la dipendenza dai PLC esterni

Il controllo del movimento industriale si sta evolvendo oltre le architetture tradizionali incentrate sui PLC. I moderni servo drive includono sempre più capacità di elaborazione integrate, che consentono agli ingegneri di eseguire sequenze di movimento complete direttamente all’interno del drive.

La piattaforma CMZ SBD dimostra chiaramente questa transizione. Dopo la messa in servizio dell’asse servo, gli ingegneri possono creare ed eseguire programmi di movimento in testo strutturato senza affidarsi a un controller PLC autonomo.

Per le celle di automazione compatte e le applicazioni di movimento dedicate, questo approccio può semplificare i requisiti hardware e ridurre al contempo la complessità della messa in servizio.

Creazione del programma di movimento all’interno di SDSetup

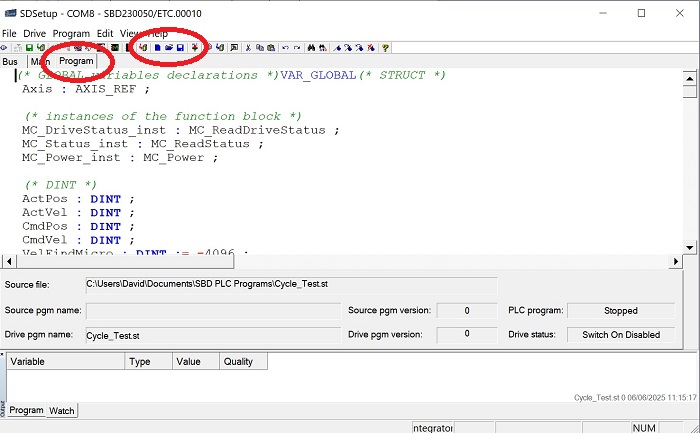

Il flusso di programmazione inizia nella scheda Program dell’ambiente SDSetup. Gli ingegneri possono creare, modificare, compilare e scaricare programmi in testo strutturato direttamente nel controller del drive.

A differenza dei sistemi di movimento convenzionali, in cui i comandi provengono da un PLC tramite reti EtherCAT o fieldbus, l’architettura CMZ colloca il motore di esecuzione direttamente all’interno del servo drive.

La programmazione del movimento integrata riduce la necessità di controller di movimento esterni nei sistemi di automazione più compatti.

Definizione delle variabili prima dell’esecuzione del movimento

La prima fase dello sviluppo si concentra sulla dichiarazione delle variabili di movimento, come posizioni target, velocità di homing e velocità degli assi. Questi parametri determinano il modo in cui il drive interagisce con la meccanica fisica configurata durante la messa in servizio.

In questo esempio, le distanze di movimento vengono calcolate a partire dagli incrementi dell’encoder, dai giri del motore e dal passo della vite a ricircolo di sfere. Una scalatura accurata è essenziale, perché valori errati possono spingere il carrello oltre i limiti fisici della corsa.

Le variabili di movimento stabiliscono la relazione tra i conteggi dell’encoder e lo spostamento fisico dell’asse.

Comprendere la logica di homing è fondamentale per garantire movimenti sicuri

Le routine di homing definiscono la posizione di riferimento della macchina utilizzata per ogni successivo comando di movimento. La piattaforma CMZ SBD offre diverse strategie di homing, a seconda dei sensori disponibili e dell’architettura della macchina.

Alcuni metodi si basano su interruttori fisici di homing, mentre altri fanno riferimento agli indici dell’encoder o a offset definiti via software. Alcune modalità mantengono inoltre gli offset di posizione dopo un ciclo di spegnimento e riaccensione.

Perché la selezione dell’homing influisce direttamente sulla sicurezza della macchina

Una delle considerazioni ingegneristiche più importanti consiste nell’evitare riferimenti zero errati. Se il controller considera erroneamente la posizione corrente come zero, il comando di movimento successivo potrebbe superare i limiti effettivi di corsa dell’hardware.

Questo rischio diventa particolarmente pericoloso nelle applicazioni con servoazionamenti ad alta velocità, dove un’accelerazione rapida può danneggiare giunti, viti a ricircolo di sfere o guide lineari in pochi millisecondi.

Molti OEM industriali integrano la logica di movimento con piattaforme centralizzate PLC e PAC per coordinare la sicurezza degli assi, gli interblocchi e la sincronizzazione tra più canali di movimento.

Il flusso del programma utilizza un’esecuzione del movimento basata su passi

La logica principale dell’applicazione si basa su una struttura a stati guidata da una sequenza che utilizza la variabile iStep. Questo approccio è ampiamente utilizzato nell’automazione industriale perché crea transizioni prevedibili tra gli stati operativi.

Dopo l’inizializzazione, il servoazionamento esegue innanzitutto un ciclo di homing. Una volta completato correttamente l’homing, l’asse alterna continuamente tra posizioni target predefinite.

Le routine di inizializzazione verificano che il servoazionamento sia pronto prima dell’avvio di qualsiasi sequenza di movimento.

Le funzioni di movimento gestiscono il ciclo continuo degli assi

Una volta che la procedura di homing ha stabilito una posizione di riferimento valida, il programma richiama ripetutamente le funzioni di movimento, alternando le posizioni target Move1 e Move2.

Questa struttura crea un modello di movimento ciclico continuo, spesso utilizzato nelle stazioni di indicizzazione, nelle apparecchiature pick-and-place e nei sistemi di movimentazione ripetitiva.

Il controllo del movimento basato su passi semplifica le applicazioni di posizionamento ripetitivo nei macchinari industriali.

La gestione delle eccezioni migliora la stabilità operativa

Anche i sistemi di movimento più semplici richiedono una solida gestione delle eccezioni. L’esempio CMZ include una logica dedicata al rilevamento dei guasti, alle condizioni di arresto e al monitoraggio operativo.

Sebbene durante i test al banco queste routine possano sembrare secondarie, diventano estremamente importanti negli ambienti di produzione, dove possono verificarsi inceppamenti meccanici, guasti dell’encoder o interazioni impreviste dell’operatore.

Le routine di gestione delle eccezioni aiutano a prevenire movimenti incontrollati durante condizioni operative anomale.

Compilazione e download del codice direttamente nell'azionamento

Al termine dello sviluppo, l'applicazione di motion viene compilata e scaricata direttamente nell'ambiente PLC integrato dell'azionamento SBD. Il motore di runtime esegue quindi il codice internamente, senza richiedere cicli di scansione di un PLC esterno.

Questa architettura può ridurre la latenza di comunicazione e semplificare la progettazione delle macchine per applicazioni di motion dedicate.

L'esecuzione di PLC embedded consente ai programmi di motion di funzionare direttamente all'interno del controller del servoazionamento.

Le architetture di motion compatte sono sempre più comuni

I fornitori di automazione industriale integrano sempre più logica di motion, diagnostica, networking e funzioni di sicurezza in piattaforme servo intelligenti. Questa tendenza riflette la crescente domanda di quadri elettrici più compatti, cablaggi ridotti e messa in servizio semplificata.

Le applicazioni che coinvolgono sistemi di imballaggio, nastri trasportatori e indicizzazione di precisione adottano sempre più architetture di motion integrate insieme a piattaforme avanzate di controllo del motion e degli azionamenti.

Per i costruttori di macchinari, la possibilità di eseguire la logica di motion localizzata all'interno dell'azionamento offre inoltre opportunità per la progettazione modulare delle macchine e per le architetture di controllo distribuito.

Prospettiva ingegneristica

La funzionalità PLC embedded all'interno dei servoazionamenti non è più una capacità di nicchia. Sta diventando uno strumento di progettazione pratico per i sistemi di automazione compatti, in cui contano velocità, semplicità e un ingombro hardware ridotto.

Tuttavia, gli ingegneri dovrebbero comunque approcciare con cautela la logica di motion autonoma. Anche le applicazioni semplici a singolo asse richiedono una validazione rigorosa del ritorno a zero, la gestione dei guasti e la verifica dei limiti di corsa prima dell'utilizzo nei macchinari di produzione.
