Movimento sincronizzato dei servomotori e logica di ingranamento nei sistemi PLC
Il movimento servo sincronizzato consente ai sistemi controllati da PLC di coordinare più assi utilizzando profili a ingranaggio, a camma e coordinati. Quest...

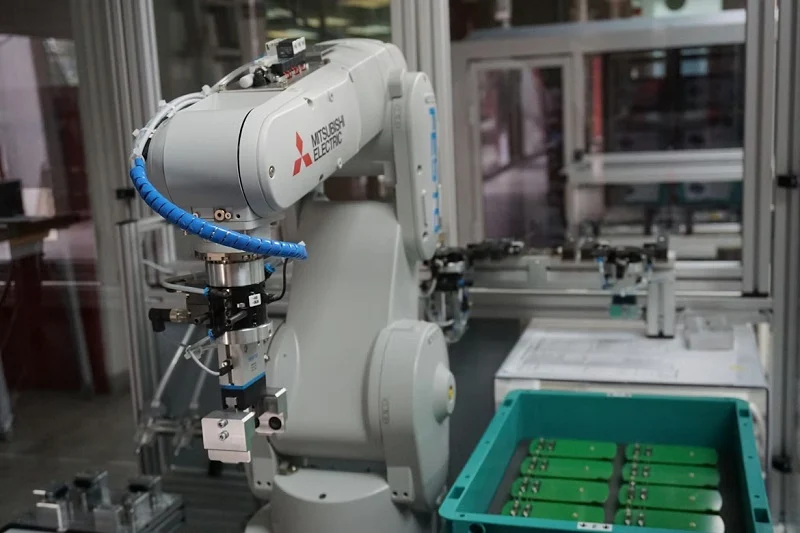

Quando il controllo del movimento è diventato coordinamento digitale
L’automazione moderna non considera più i motori come attuatori isolati. I sistemi servo ora si comportano come organismi digitali coordinati, guidati dalla logica del PLC.
Nella produzione avanzata, il movimento sincronizzato definisce l’assemblaggio di precisione, la movimentazione robotica e le linee di confezionamento ad alta velocità. Il PLC determina non solo il movimento, ma anche le relazioni temporali tra gli assi.
La sincronizzazione multiasse trasforma singoli azionamenti servo in un sistema di movimento unificato.
Qual è la differenza effettiva tra movimento a ingranaggi, a camma e coordinato
Il movimento a ingranaggi si comporta come un cambio digitale
La sincronizzazione a ingranaggi collega un asse master e uno slave tramite un rapporto definito. Il master definisce il comportamento del movimento, mentre lo slave lo riproduce proporzionalmente.
Questa struttura crea un accoppiamento meccanico prevedibile senza ingranaggi fisici. Il rapporto determina se lo slave accelera più velocemente, più lentamente o persino in retromarcia.
Rispecchia da vicino i sistemi di trasmissione meccanica, ma opera interamente via software.
I profili della camma modellano il movimento nel tempo
Il movimento a camma introduce una variazione basata sul tempo anziché rapporti fissi. Un asse slave segue una curva definita legata alla posizione o alla rotazione del master.
Ciò consente schemi di movimento complessi, come soste, rapide accelerazioni e inversioni di direzione all’interno di un singolo ciclo.
Il movimento coordinato impone un arrivo sincronizzato
Il movimento coordinato garantisce che entrambi gli assi raggiungano simultaneamente i rispettivi punti finali. Il PLC regola dinamicamente la velocità in base alla distanza e alla posizione obiettivo.
Questo metodo è ampiamente utilizzato nei sistemi di trasporto sincronizzati e nella robotica per la movimentazione di precisione.
All’interno della logica di ingranamento Allen-Bradley e del controllo MAG
Negli ambienti Studio 5000, la sincronizzazione dei servomotori viene implementata tramite istruzioni di movimento come MAG e MAM. L’asse master esegue i comandi di movimento mentre lo slave segue un rapporto definito.
L’istruzione MAG attiva l’accoppiamento tra gli assi. Una volta innestato, il comportamento del movimento diventa matematicamente collegato anziché controllato in modo indipendente.
Un vantaggio fondamentale risiede nell’innesto dinamico. I sistemi possono innestare e disinnestare il sincronismo durante il movimento senza arrestare il processo.
Il controllo del rapporto definisce la predominanza del movimento
Il parametro del rapporto determina con quale intensità l’asse slave segue il master. Un rapporto di 1.5 aumenta proporzionalmente la velocità dello slave.
I valori negativi invertono la direzione, consentendo movimenti inversi nei sistemi sincronizzati.
Il comportamento dell’innesto rende più fluida la transizione meccanica
La logica di innesto impedisce una sincronizzazione brusca. I parametri di accelerazione e decelerazione controllano la fluidità con cui lo slave si innesta sul master.
Ciò riduce le sollecitazioni meccaniche e migliora la stabilità del sistema durante i cambiamenti dinamici del carico.
Dove viene effettivamente utilizzato il movimento sincronizzato
La sincronizzazione dei servoazionamenti è fondamentale nei processi industriali ad alta precisione. Le linee di assemblaggio automobilistico vi fanno affidamento per attività di saldatura, posizionamento e ispezione.
È inoltre ampiamente utilizzata nei sistemi di confezionamento, dove la costanza della velocità determina l’integrità del prodotto. Anche una lieve desincronizzazione può causare inceppamenti meccanici o difetti di qualità.
Piattaforme di motion control industriale appartenenti a ecosistemi come sistemi di motion control e azionamento Allen-Bradley si integrano strettamente con la logica di sincronizzazione basata su PLC.
Nelle architetture di motion control di fascia alta, la sincronizzazione si estende oltre i motori fino al coordinamento completo del sistema, utilizzando piattaforme avanzate per azionamenti e motion control.
Perché la sincronizzazione dei servoazionamenti sta diventando definita dal software
Il motion control sta passando dall’ingranamento hardware alla sincronizzazione definita dal software. I programmi PLC definiscono ora il comportamento meccanico in tempo reale.
Ciò riduce la dipendenza dai collegamenti meccanici e aumenta la flessibilità del sistema. Le linee di produzione possono essere riconfigurate tramite aggiornamenti della logica anziché mediante una riprogettazione dell’hardware.
I controllori edge e le reti di campo ad alta velocità stanno accelerando questa trasformazione.
Approfondimento tecnico: oggi la precisione risiede nel controllore
La vera innovazione nel movimento sincronizzato non è il servoazionamento in sé. È il livello di coordinamento deterministico all’interno del PLC.
Con l’aumentare della complessità del movimento, la logica di controllo diventa il principale elemento distintivo delle prestazioni del sistema. Oggi la progettazione meccanica segue il comportamento del software, e non il contrario.
I futuri sistemi di produzione tratteranno i profili di movimento come risorse programmabili anziché come vincoli ingegneristici fissi.
