Guida all’automazione per principianti: aggiungere il controllo al sistema
Questa guida spiega come realizzare un sistema di controllo dell’automazione affidabile. Illustra la pianificazione degli I/O, la scelta del bus di campo e l...
Dal concetto al controllo: dove l’automazione diventa realtà
I progetti di automazione spesso si bloccano nel passaggio dalla pianificazione all’esecuzione. Questa fase definisce le prestazioni del sistema e la sua flessibilità a lungo termine. Quando i dispositivi entrano nello schema, la strategia di controllo diventa il percorso critico.
Ora gli ingegneri devono collegare sensori, attuatori e controllori in un sistema unificato. Decisioni errate in questa fase portano in seguito a costose riprogettazioni. Basi solide riducono i rischi e migliorano la scalabilità.
Analisi dell’architettura del sistema
Comprendere ingressi e uscite
Ogni sistema di automazione inizia con ingressi e uscite. Questi segnali definiscono il modo in cui le macchine interagiscono con il mondo reale. I segnali digitali e analogici richiedono modalità di gestione e selezione dell’hardware differenti.
Tra i segnali digitali più comuni figurano i sistemi a 24 V CC. I segnali analogici utilizzano spesso gli standard 4–20 mA o 0–10 V. Gli ingegneri devono inoltre verificare il tipo di segnale, la velocità e la configurazione elettrica.
Una pianificazione adeguata evita di sottodimensionare la capacità di I/O. Un approccio pratico prevede capacità di riserva e spazio per future espansioni. Molti ingegneri consigliano di riservare almeno un 20–30% aggiuntivo di I/O.
Figura 1. Un diagramma di flusso strutturato aiuta a identificare tempestivamente tutti gli ingressi e le uscite necessari in fase di progettazione.
Comportamento dei segnali e abbinamento dell’hardware
Il tipo di segnale influisce direttamente sulla selezione dell’hardware. Le configurazioni sinking e sourcing devono essere compatibili con i dispositivi di campo. I segnali ad alta velocità richiedono moduli specializzati.
Presupposti errati possono danneggiare le apparecchiature o causare un funzionamento instabile. Una documentazione accurata garantisce la compatibilità dell’intero sistema.
Ripensare il cablaggio: il ruolo delle reti industriali
I moderni sistemi di automazione si affidano ampiamente alla comunicazione tramite bus di campo. Le reti riducono la complessità del cablaggio e migliorano la diagnostica. Consentono inoltre architetture distribuite.
La scelta del protocollo corretto dipende dalla compatibilità dei dispositivi. Ethernet/IP, PROFINET e Modbus restano opzioni comuni. Gli ecosistemi dei fornitori spesso determinano la scelta finale.
Ad esempio, i sistemi basati su Rockwell utilizzano generalmente Ethernet/IP. I sistemi Siemens si affidano spesso a PROFINET o PROFIBUS. Gli ambienti misti richiedono un’attenta pianificazione dell’integrazione.
Figura 2. Le reti industriali riducono il cablaggio e consentono una progettazione del sistema scalabile.
Gli ingegneri che progettano i livelli di comunicazione possono valutare opzioni come moduli di comunicazione e networking industriali per supportare l’integrazione di più dispositivi.
Scegliere la giusta architettura PLC
Controllori fissi e modulari
La scelta del controllore definisce la flessibilità del sistema. I PLC fissi offrono soluzioni compatte per i sistemi di piccole dimensioni. I PLC modulari supportano l’espansione e le architetture complesse.
I PLC fissi includono I/O integrati e una scalabilità limitata. Sono adatti alle macchine autonome. Tuttavia, le possibilità di espansione restano limitate.
Figura 3. I PLC compatti offrono soluzioni convenienti per semplici attività di automazione.
I PLC modulari supportano una crescita flessibile del sistema. Gli ingegneri possono aggiungere moduli I/O, di comunicazione o di controllo del movimento secondo necessità. Questo approccio è adatto ai sistemi grandi e in continua evoluzione.

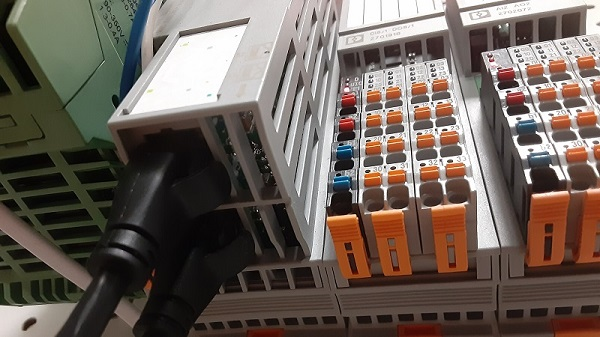

Figura 4. I sistemi PLC modulari consentono un’espansione scalabile tramite moduli intercambiabili.
Per implementazioni scalabili, gli ingegneri esaminano spesso le opzioni per sistemi PLC e PAC per adeguarle alla potenza di elaborazione e alle esigenze di espansione.
La realtà applicativa: progettare per il cambiamento
I sistemi del mondo reale raramente rimangono statici. Le esigenze produttive cambiano. Gli aggiornamenti delle apparecchiature diventano necessari. Un progetto rigido diventa rapidamente un ostacolo.
Un’allocazione flessibile degli I/O, hardware modulare e comunicazioni basate sulla rete offrono vantaggi a lungo termine. Questi elementi riducono i tempi di fermo durante gli aggiornamenti del sistema.
Approfondimento sul settore: standardizzazione e frammentazione
Il settore dell’automazione continua a trovare un equilibrio tra standardizzazione ed ecosistemi specifici dei fornitori. Sebbene i protocolli aperti si stiano diffondendo, il vincolo verso un singolo fornitore continua a influenzare molti progetti.
Gli ingegneri devono progettare tenendo conto dell’interoperabilità. I sistemi che supportano più protocolli offrono un valore maggiore a lungo termine.
Il punto di vista dell’autore
La progettazione dei sistemi di controllo spesso fallisce perché sottovaluta le esigenze future. Gli ingegneri tendono a ottimizzare i costi invece delle prestazioni lungo l’intero ciclo di vita.
Un sistema ben progettato dà priorità alla flessibilità, non solo alla funzionalità. Investire fin dall’inizio in un’architettura scalabile riduce i rischi operativi a lungo termine.
Secondo la mia esperienza, i progetti di maggior successo considerano la progettazione del controllo una decisione strategica, non soltanto un’attività tecnica.
