Quando il movimento idraulico smette di funzionare correttamente

Negli impianti siderurgici, nelle segherie, sulle piattaforme offshore e negli stabilimenti di produzione pesante, i sistemi di movimento idraulico continuano a dominare le applicazioni in cui la densità di forza e l’affidabilità robusta sono più importanti dell’azionamento elettrico compatto. Tuttavia, quando un asse idraulico inizia a spostarsi, arrestarsi o generare errori in modo imprevisto, la diagnosi dei problemi diventa rapidamente più complessa rispetto alla sostituzione di un motore o al ripristino di un azionamento.

A differenza dei servosistemi elettrici, il movimento idraulico si basa sulla dinamica dei fluidi, sulla risposta delle servovalvole e su un feedback preciso dei cilindri. Una singola instabilità all’interno del circuito di controllo può trasformarsi in un fermo produttivo, danni meccanici o pericolose interruzioni del processo. Per gli ingegneri della manutenzione e gli specialisti dei sistemi di controllo, comprendere come questi sistemi si guastano è oggi importante quanto comprenderne il funzionamento.

Perché il movimento idraulico è ancora importante

Nonostante la rapida crescita della tecnologia dei servosistemi elettrici, l’idraulica rimane la soluzione preferita per molte applicazioni industriali ad alta forza. I sistemi di presse, le apparecchiature per la movimentazione dei materiali, i controlli delle turbine e gli assi di posizionamento pesanti continuano a fare ampio affidamento sui cilindri idraulici, poiché forniscono una forza enorme con una durata eccezionale.

Le moderne architetture di controllo combinano oggi il movimento idraulico con piattaforme PLC e DCS avanzate, consentendo un’integrazione più stretta tra controllori di movimento, sensori di retroazione, diagnostica e sistemi di manutenzione predittiva. Molti impianti che utilizzano piattaforme di controllo PLC/PAC collegano sempre più direttamente la diagnostica del movimento idraulico agli ambienti di automazione dell’intero stabilimento.

Le servovalvole definiscono la precisione idraulica

Perché le servovalvole si comportano diversamente

La differenza principale tra il movimento elettrico e quello idraulico emerge nell’elemento di controllo finale. I sistemi elettrici regolano la rotazione del motore utilizzando il controllo della forma d’onda, mentre i sistemi idraulici regolano il flusso del fluido attraverso servovalvole azionate da segnali di controllo analogici.

Queste valvole operano con tolleranze estremamente ridotte. Anche una contaminazione minima, l’instabilità della bobina o l’usura del cursore possono causare gravi problemi di posizionamento. A differenza delle valvole proporzionali, le servovalvole supportano un posizionamento a circuito chiuso altamente preciso, con correzioni continue da parte dei dispositivi di retroazione.

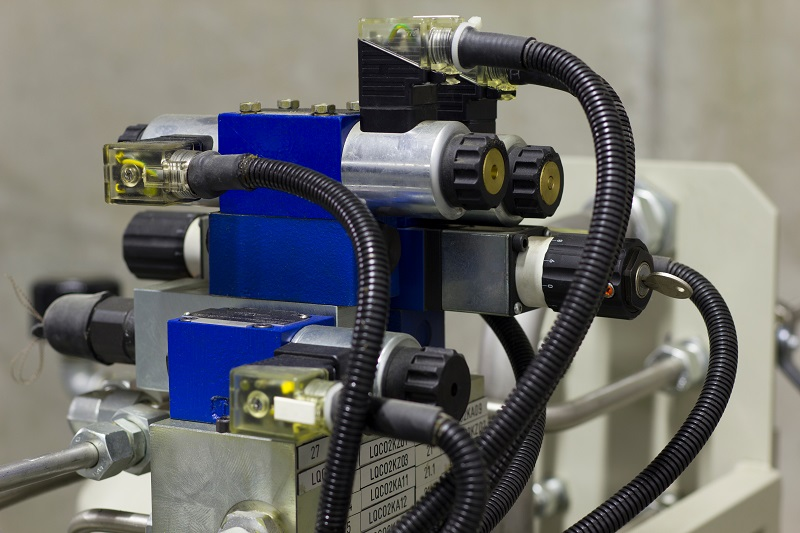

Figura 1. Le servovalvole idrauliche di precisione regolano il flusso del fluido per applicazioni di movimento lineare ad anello chiuso.

Comprendere i guasti comuni del movimento idraulico

I guasti di oltrepassamento del limite spesso indicano problemi più profondi

Un guasto di oltrepassamento del limite si verifica quando l'asse di movimento supera i limiti di posizione programmati. Sebbene ciò sembri semplice, la causa principale può riguardare una scalatura errata, parametri di taratura instabili, sensori guasti o slittamento meccanico all'interno del collegamento del cilindro.

I controller moderni solitamente separano i registri di oltrepassamento del limite positivo e negativo. Ciò consente agli ingegneri di isolare l'instabilità direzionale e diagnosticare più efficacemente il comportamento asimmetrico del movimento.

Gli errori di inseguimento rivelano l'instabilità del sistema

Gli allarmi di errore di inseguimento si verificano quando la posizione effettiva del cilindro si discosta eccessivamente da quella comandata. In termini pratici, il controller si aspetta che l'asse segua un profilo di movimento calcolato, ma il movimento fisico non riesce a mantenere il ritmo.

Questo rimane uno degli indicatori diagnostici più importanti nei sistemi di movimento idraulici, perché evidenzia i problemi di interazione tra l'anello di controllo, la pressione idraulica, la risposta della valvola e il carico meccanico.

Le cause comuni includono:

• Perdita di pressione idraulica
• Impuntamento meccanico o collegamento rotto
• Servovalvole danneggiate
• Guasto della tenuta del cilindro
• Carico di processo eccessivo
• Parametri di taratura errati

Negli ambienti industriali di grandi dimensioni, i tecnici scoprono spesso che le sollecitazioni meccaniche causano guasti intermittenti molto prima che il controller stesso segnali allarmi critici. I sistemi per la movimentazione di legname pesante, le presse per la formatura dei metalli e gli attuatori delle turbine presentano frequentemente questa condizione durante accelerazioni aggressive o il posizionamento obliquo.

La diagnostica delle valvole richiede test strutturati

Le servovalvole rimangono tra i componenti idraulici più costosi nell'automazione industriale. Per questo motivo, molti impianti isolano con cura la valvola prima della sostituzione.

Il test ad anello aperto rimane uno dei metodi di diagnostica più efficaci. Quando possibile, gli ingegneri rimuovono i carichi di processo, applicano segnali di uscita analogici controllati e osservano direttamente la risposta della valvola. Se la valvola non risponde, i tecnici verificano sia la tensione di alimentazione sia la tensione di comando prima di dichiarare guasto il componente.

Gli stabilimenti che utilizzano architetture di movimento avanzate spesso integrano la diagnostica tramite sistemi di controllo del movimento e azionamento per centralizzare la gestione degli allarmi e migliorare la visibilità delle attività di manutenzione.

Figura 2. I cilindri idraulici industriali devono mantenere una pressione stabile e un allineamento meccanico preciso per un controllo accurato del movimento.

Perché i sensori di feedback sono così importanti

I trasduttori lineari chiudono il circuito

I sistemi di posizionamento idraulico dipendono fortemente dai trasduttori lineari per un funzionamento accurato a circuito chiuso. Questi sensori comunicano continuamente la posizione del cilindro al controller, consentendo la correzione in tempo reale durante il movimento.

Senza un feedback stabile, anche l’asse idraulico meglio tarato diventa imprevedibile. Un trasduttore guasto può costringere immediatamente il controller all’arresto o al funzionamento di ripiego a circuito aperto.

Allarmi di assenza del trasduttore

Un guasto di assenza del trasduttore indica solitamente una perdita totale del segnale tra il sensore e il controller. Il problema può riguardare il cablaggio guasto, connettori danneggiati, una perdita di alimentazione o un guasto completo del trasduttore.

In molti ambienti industriali, le vibrazioni, la contaminazione da olio e l’affaticamento dei cavi rimangono cause comuni. La diagnosi inizia normalmente con una verifica elettrica di base mediante un multimetro, prima di sostituire inutilmente componenti hardware costosi.

Gli errori di overflow indicano problemi di temporizzazione del sensore

I sensori lineari magnetostrittivi funzionano trasmettendo un impulso lungo l’asta del sensore e misurando il tempo di ritorno da un indicatore magnetico fissato al gruppo del cilindro.

Se l’impulso riflesso supera la finestra temporale programmata, il controller interpreta la condizione come un errore di overflow. Ciò indica spesso un guasto del sensore o un magnete di rilevamento danneggiato all’interno del cilindro.

Figura 3. I sensori di posizione magnetostrittivi forniscono un feedback altamente accurato per i sistemi di movimento idraulici a circuito chiuso.

La saturazione dell’uscita è spesso un primo segnale di avvertimento

La saturazione dell’uscita, talvolta chiamata errore di sovrapilotaggio, si verifica quando il controller aziona continuamente la servovalvola alla massima uscita, senza riuscire comunque a raggiungere il profilo di movimento richiesto.

Nelle operazioni reali, questo di solito segnala l'avvicinarsi di una condizione di errore di inseguimento. L'instabilità della pressione idraulica, un'eccessiva resistenza meccanica o perdite interne spingono spesso il controller verso il massimo sforzo di correzione.

I team di manutenzione esperti prendono sul serio questi avvisi perché spesso compaiono prima che si verifichino guasti catastrofici.

Il grande cambiamento nel controllo del movimento idraulico

I sistemi idraulici non stanno scomparendo. Si stanno invece evolvendo in risorse più intelligenti e connesse all'interno di ecosistemi più ampi di automazione industriale. Gli stabilimenti integrano sempre più spesso la diagnostica del movimento nei sistemi SCADA, DCS e nelle piattaforme di manutenzione predittiva per ridurre i tempi di fermo non pianificati.

Le tecnologie di monitoraggio delle condizioni, un tempo riservate ai macchinari rotanti, si stanno ora estendendo anche al monitoraggio dello stato degli impianti idraulici. Gli stabilimenti che implementano diagnostica avanzata insieme ai sistemi di protezione dei macchinari possono identificare l'instabilità della pressione, le anomalie delle vibrazioni e il deterioramento delle valvole molto prima di quanto consentissero gli approcci di manutenzione tradizionali.

Approfondimento industriale: la risoluzione dei problemi richiede una visione interdisciplinare

Uno degli errori più comuni nella diagnosi dei problemi idraulici consiste nel presumere che ogni guasto appartenga esclusivamente alla meccanica o ai sistemi di controllo. In realtà, i guasti del movimento idraulico derivano quasi sempre dalle interazioni tra logica software, hardware elettrico, dinamica dei fluidi e carichi meccanici.

Per questo, le organizzazioni di manutenzione più efficaci creano team collaborativi per la risoluzione dei problemi, che riuniscono ingegneri dei sistemi di controllo, specialisti idraulici, elettricisti e tecnici meccanici. Questo approccio riduce le supposizioni e previene costosi cicli di sostituzione dei componenti.

Man mano che i sistemi industriali diventano più connessi e le aspettative sulle prestazioni aumentano, la capacità di diagnosticare rapidamente l'instabilità idraulica diventerà una competenza ingegneristica sempre più preziosa.
