Perché CC-Link è ancora importante nell'automazione industriale

Le discussioni sull'Ethernet industriale ruotano spesso attorno a PROFINET, EtherNet/IP e Modbus TCP. Tuttavia, all'interno di molti stabilimenti produttivi asiatici, un altro protocollo continua ad alimentare la comunicazione tra macchinari con notevole costanza: CC-Link.

Sviluppato originariamente da Mitsubishi Electric, CC-Link si è evoluto da fieldbus regionale a un ecosistema di rete industriale più ampio, in grado di supportare comunicazioni Ethernet gigabit, connettività edge e architetture di controllo deterministiche.

Per gli ingegneri che lavorano con installazioni basate principalmente su Mitsubishi, linee di produzione di semiconduttori, apparecchiature per l'imballaggio o sistemi CNC, comprendere CC-Link non è più facoltativo. È diventata una competenza ingegneristica pratica per la moderna integrazione dell'automazione.

Figura 1. CC-Link è stato sviluppato per fornire comunicazioni deterministiche tra PLC, sistemi I/O remoti, azionamenti e dispositivi di campo intelligenti.

Da bus proprietario a piattaforma Ethernet industriale

CC-Link, abbreviazione di Control & Communication Link, è apparso per la prima volta alla fine degli anni '90, durante la rapida espansione dell'automazione industriale giapponese. Mitsubishi Electric ha progettato il protocollo per rispondere alla crescente domanda di comunicazioni più rapide a livello di campo tra i controller e i dispositivi distribuiti.

A differenza di molte reti seriali obsolete, CC-Link si è concentrato fortemente sulla temporizzazione deterministica e sull'integrazione semplificata nei sistemi di automazione a livello macchina. Questa combinazione ha contribuito ad accelerarne l'adozione nell'assemblaggio automobilistico, nella produzione elettronica e nella produzione di semiconduttori.

La costituzione della CC-Link Partner Association (CLPA) ha successivamente ampliato la partecipazione dei produttori oltre Mitsubishi. Oggi centinaia di dispositivi compatibili supportano il protocollo, tra cui azionamenti, sensori, HMI, piattaforme I/O remote e PC industriali.

Le implementazioni moderne di CC-Link si sovrappongono ora alle infrastrutture Ethernet industriali comunemente utilizzate insieme a piattaforme come i sistemi di automazione Mitsubishi Electric e alle avanzate architetture PLC e PAC.

Analisi delle varianti CC-Link

Architettura Classic CC-Link e RS-485

Il protocollo CC-Link originale utilizza cavi a doppino intrecciato schermato basati sulle specifiche del livello fisico RS-485. Supporta una topologia di rete a collegamento in cascata e velocità di comunicazione fino a 10 Mbps.

Questa versione rimane popolare nei sistemi compatti per macchinari, dove l'affidabilità e l'interrogazione deterministica dei dispositivi sono ancora più importanti di una larghezza di banda estremamente elevata.

Gli ingegneri utilizzano frequentemente Classic CC-Link per la comunicazione con I/O remoti, il controllo degli inverter, le reti di attuatori e gli interblocchi delle macchine.

CC-Link IE offre prestazioni Ethernet a gigabit

Con la crescente richiesta di maggiore larghezza di banda e flessibilità d'integrazione nei sistemi industriali, la famiglia CC-Link si è ampliata fino a includere reti basate su Ethernet con CC-Link IE.

CC-Link IE Control è destinato alla comunicazione ad alta velocità tra controller, mentre CC-Link IE Field supporta dispositivi di campo distribuiti, come azionamenti servo, sensori e stazioni remote intelligenti.

A differenza delle implementazioni Ethernet standard, che privilegiano il trasferimento generale dei dati, CC-Link IE mantiene una temporizzazione industriale deterministica. Questo è fondamentale nei sistemi di controllo del movimento sincronizzato, nella robotica e negli impianti di confezionamento ad alta velocità.

CC-Link IE Field Basic ha introdotto un altro importante cambiamento, consentendo la comunicazione tramite hardware Ethernet standard senza ASIC specializzati. Questo approccio riduce i costi di implementazione e migliora al contempo l'interoperabilità.

Figura 2. I controller Mitsubishi MELSEC iQ-R possono funzionare come stazioni master CC-Link per reti industriali su larga scala.

Come gli ingegneri implementano le reti CC-Link

L'implementazione di un sistema CC-Link inizia con la selezione del controller master corretto. Nella maggior parte delle installazioni, questo ruolo è svolto da una piattaforma PLC Mitsubishi, come la serie MELSEC Q o la serie iQ-R.

Il modulo master gestisce la comunicazione ciclica con i dispositivi slave, inclusi moduli I/O remoti, sistemi servo, HMI, dispositivi di sicurezza e sensori intelligenti.

Considerazioni sulla topologia e sull'indirizzamento

Le reti CC-Link classiche utilizzano in genere un cablaggio a cascata, con resistori di terminazione installati a entrambe le estremità della rete. Durante la progettazione, gli ingegneri devono considerare attentamente la lunghezza dei cavi, il numero di stazioni e la velocità di comunicazione.

L'indirizzamento si basa spesso su selettori hardware o assegnazioni di parametri configurati tramite il software di progettazione Mitsubishi GX Works.

Nei sistemi CC-Link IE, il cablaggio Ethernet Cat5e o Cat6 sostituisce il tradizionale cablaggio seriale. Tuttavia, per mantenere una temporizzazione deterministica è ancora necessario selezionare correttamente gli switch e pianificare la rete secondo criteri industriali.

Vantaggi della diagnostica e della manutenzione

Un vantaggio degli ambienti CC-Link è la loro forte integrazione con gli ecosistemi diagnostici Mitsubishi. Gli ingegneri possono monitorare rapidamente lo stato delle comunicazioni, identificare le stazioni offline e rilevare comportamenti anomali dei dispositivi direttamente dal software di programmazione.

Questa funzionalità riduce i tempi di risoluzione dei problemi durante la messa in servizio e migliora la manutenibilità a lungo termine delle linee di produzione complesse.

Connessione di CC-Link con altri protocolli industriali

Pochi impianti industriali operano utilizzando un unico standard di protocollo. Gli stabilimenti moderni spesso combinano EtherNet/IP, PROFINET, Modbus TCP, OPC UA e CC-Link nello stesso ambiente produttivo.

Per collegare queste reti, i produttori installano comunemente gateway industriali di fornitori come HMS Networks, Moxa e ProSoft.

Questi gateway consentono lo scambio di dati tra i sistemi di automazione basati su Mitsubishi e gli ecosistemi PLC esterni, comprese le infrastrutture Allen-Bradley e Siemens.

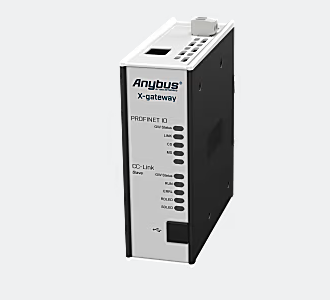

Figura 3. I gateway per protocolli industriali semplificano la comunicazione tra installazioni CC-Link e sistemi di controllo basati su PROFINET.

Dove si colloca CC-Link nell’automazione moderna

CC-Link potrebbe non dominare le discussioni globali sui protocolli allo stesso modo di EtherNet/IP o PROFINET, ma la sua rilevanza continua a crescere in diversi settori ad alta crescita.

La produzione di semiconduttori, la produzione di batterie, l’assemblaggio automobilistico e il confezionamento ad alta velocità richiedono sempre più una comunicazione deterministica con bassa latenza e un comportamento di controllo sincronizzato.

CC-Link IE soddisfa molti di questi requisiti, mantenendo al contempo una forte compatibilità con gli ecosistemi Mitsubishi già implementati in tutta l’Asia e nelle esportazioni globali di macchinari OEM.

L’ascesa delle reti industriali ibride

Il futuro della comunicazione industriale dipenderà probabilmente meno da un singolo protocollo dominante e più dall’interoperabilità tra molteplici sistemi Ethernet deterministici.

Questa tendenza favorisce protocolli come CC-Link IE Field Basic, che possono integrarsi più facilmente con l’automazione definita dal software, l’edge computing e le infrastrutture IIoT.

Gli ingegneri che comprendono sia i concetti dei fieldbus tradizionali sia le moderne architetture industriali basate su Ethernet continueranno a essere molto richiesti, mentre le fabbriche modernizzano gli asset produttivi senza sostituire intere infrastrutture di controllo.

Opinione dell’autore

CC-Link ricorda in modo importante che il successo del networking industriale è spesso regionale, specifico per applicazione e profondamente connesso agli ecosistemi di automazione esistenti. Mentre le fabbriche occidentali possono dare priorità a EtherNet/IP o PROFINET, CC-Link continua a dimostrarsi altamente efficace negli ambienti di produzione ad alta velocità in cui predominano le piattaforme Mitsubishi.

La sua transizione verso il networking deterministico basato su Ethernet dimostra inoltre come le tecnologie fieldbus meno recenti possano evolversi anziché scomparire. Per gli integratori di sistemi e gli ingegneri dei sistemi di controllo, studiare oggi CC-Link significa meno approfondire un protocollo di nicchia e più comprendere come l’automazione industriale globale continui a diversificarsi.

Scritto da Daniel Mercer, giornalista senior specializzato in sistemi industriali. Daniel vanta 14 anni di esperienza nella trattazione del networking industriale, delle architetture PLC e delle tecnologie di controllo del movimento. Il suo percorso professionale comprende progetti di integrazione dell’automazione che coinvolgono piattaforme Mitsubishi Electric, Siemens, Beckhoff Automation e Rockwell Automation in impianti di produzione di semiconduttori e di produzione discreta.
