Ametek GEMCO 953I porta IO-Link al rilevamento della posizione dei cilindri idraulici

Su una pressa idraulica, una pinza o un braccio mobile, la corsa del cilindro non è un segnale accessorio: spesso è l’unico modo affidabile per sapere dove si trova l’attrezzatura prima che venga eseguito il passaggio successivo. I finecorsa analogici e gli encoder incrementali faticano quando lo stesso asse è sottoposto ad alta pressione, urti e contaminazione. Ecco perché i costruttori di macchine continuano a scegliere i trasduttori magnetostrittivi lineari di spostamento (LDT) integrati nei cilindri predisposti per i sensori.

Ametek Factory Automation ha ampliato la famiglia GEMCO 953 con il modello 953I: la stessa architettura a stelo senza contatto, ora con IO-Link nativo, così posizione, diagnostica e parametri possono viaggiare su un normale collegamento a tre fili verso un master IO-Link, invece di richiedere una scheda analogica o SSI dedicata.

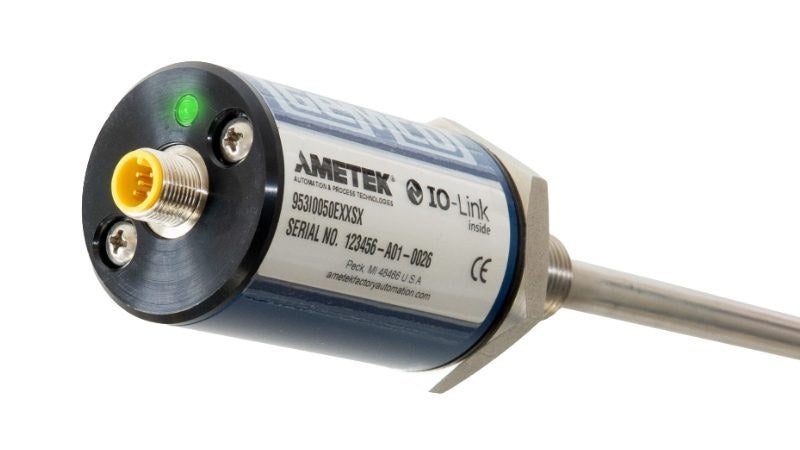

La testa GEMCO 953I mostra il marchio IO-Link e il connettore frontale in stile M12 utilizzato per i dati di processo e i parametri di servizio.

Cosa rimane invariato sulla piattaforma 953

Dal punto di vista meccanico, il 953I non reinventa la sonda. Un impulso di corrente percorre la guida d’onda; un magnete scorrevole sul pistone restituisce la posizione assoluta senza superfici soggette a usura all’interno del volume dell’olio. Il sensore si avvita in una porta predisposta del cilindro, si appoggia su un O-ring e inserisce lo stelo di rilevamento in un foro minimo di circa 0,5" attraverso il gruppo pistone (distanziale, magnete a 4 fori, boccola opzionale).

Le specifiche della famiglia importanti sul campo rimangono: una risoluzione di misura di circa 0,00006", alimentazione da 7–30 VCC e tenuta IP68, pensata sia per le celle di produzione sia per l’idraulica mobile. Ecco perché gli stabilimenti già standardizzati sui modelli analogici 953A, digitali 953D o SSI 953S possono considerare il 953I un’opzione di connettività, anziché una nuova riprogettazione meccanica.

Sezione del cilindro: la testa GEMCO all’esterno del tubo, la guida d’onda nel foro dello stelo e il magnete fissato al pistone per un feedback assoluto senza contatto.

Perché IO-Link cambia la gestione dell’assistenza

I soli dati di processo ciclici non sono l’unico punto di forza. IO-Link rende inoltre disponibili la parametrizzazione e la diagnostica del dispositivo al PLC o a un HMI tramite gli strumenti IODD del master. I tecnici sul campo possono verificare lo stato, modificare la configurazione e recuperare l’identificativo senza un dispositivo portatile proprietario o un cavo di servizio speciale: è utile quando il cilindro si trova su un veicolo o in una fossa, dove il tempo disponibile per lavorare con un laptop è prezioso.

Per gli OEM che stanno già standardizzando IO-Link su sensori di prossimità, pressione e RFID, un canale 953I elimina un’altra interfaccia specializzata, integrandola nelle stesse modalità di cablaggio dell’armadio. I quadri esistenti possono mantenere i modelli analogici o SSI con ingombri meccanici identici, mentre le nuove macchine passano al 953I.

Cilindro idraulico mobile: la tipica applicazione ad alta forza e per esterni in cui il feedback assoluto IP68 e la diagnostica remota dimostrano il loro valore.

Sequenze idrauliche che richiedono dati continui sulla corsa

L’idraulica è la scelta vincente quando conta la densità di forza: pinze, benne, semistampi e piani di presse. Sapere soltanto se il cilindro è “completamente esteso” o “completamente retratto” raramente è sufficiente. Su una pressa, sviluppare la forza prima o dopo il punto corretto della corsa può rovinare il pezzo anche se la pressione di picco appare normale sul manometro.

Un LDT continuo consente al controllore di subordinare le sequenze alla posizione effettiva: abilitare la pressione solo all’interno di una finestra, rifiutare un ciclo che non ha mai raggiunto il punto di giunzione oppure generare un guasto quando il segnale del magnete scompare. Un singolo canale assoluto installato correttamente spesso sostituisce diversi controlli discreti. Con IO-Link, quel canale segnala anche quando il problema è il dispositivo stesso.
