La crescente domanda di gestione termica di precisione

Gli apparati elettronici industriali continuano a ridursi nelle dimensioni, aumentando al contempo la potenza di calcolo, la densità di elaborazione e il carico elettrico. Questa tendenza sta creando nuove sfide termiche per gli ingegneri che operano nell’automazione, nella produzione di semiconduttori, nei sistemi energetici e nell’informatica industriale.

I metodi tradizionali di raffreddamento ad aria stanno ormai raggiungendo i limiti pratici delle loro prestazioni in molti ambienti ad alta potenza. I sistemi di raffreddamento a liquido sono emersi come un approccio più efficiente per rimuovere il calore concentrato da involucri compatti e apparecchiature mission-critical.

I moderni sistemi di gestione termica supportano oggi applicazioni che spaziano dai PC industriali e dagli azionamenti servo alle piattaforme di controllo ad alta intensità di dati e all’elettronica di potenza ad alta velocità utilizzata nella produzione avanzata.

Gli ingegneri che implementano hardware per l’automazione ad alta densità spesso combinano le soluzioni termiche con affidabili sistemi di azionamento e controllo del movimento per mantenere stabili le prestazioni delle macchine in condizioni di carico continuo.

Perché il raffreddamento a liquido è più efficiente

I sistemi di raffreddamento a liquido utilizzano un refrigerante in circolazione per assorbire e trasportare il calore lontano dai componenti sensibili. Rispetto all’aria, i liquidi offrono una conduttività termica e una capacità di trasferimento del calore significativamente superiori.

Ciò consente ai sistemi di mantenere una maggiore stabilità della temperatura, supportando al contempo densità di potenza più elevate all’interno degli armadi elettrici e degli assemblaggi elettronici.

Comprendere le due principali architetture di raffreddamento

La maggior parte delle piattaforme industriali di raffreddamento a liquido rientra in due categorie: scambiatori di calore a liquido e refrigeratori di liquido.

I sistemi con scambiatore di calore a liquido trasferiscono l’energia termica tramite modalità di scambio liquido-liquido o liquido-aria. Queste configurazioni sono ampiamente utilizzate negli armadi per l’automazione industriale, nei sistemi a batteria e nelle apparecchiature di conversione della potenza.

I refrigeratori di liquido aggiungono una capacità di refrigerazione basata su compressore. Ciò consente di raggiungere temperature del refrigerante inferiori alla temperatura ambiente, una condizione essenziale per le apparecchiature per semiconduttori, i sistemi laser e i processi di produzione di precisione.

Figura 1. Le architetture di raffreddamento a liquido variano in base ai requisiti di carico termico, alle condizioni ambientali e agli obiettivi di stabilità della temperatura.

Stabilità termica all’interno dei sistemi industriali ad alta densità

Uno dei principali vantaggi del raffreddamento a liquido è la capacità di rimuovere il calore direttamente dalla fonte, invece di far circolare aria calda all’interno dell’involucro.

Questo approccio progettuale riduce l’accumulo di calore attorno a processori, azionamenti, moduli di comunicazione e alimentatori. Inoltre, diminuisce il rischio di guasti legati alla temperatura che riducono la vita utile delle apparecchiature.

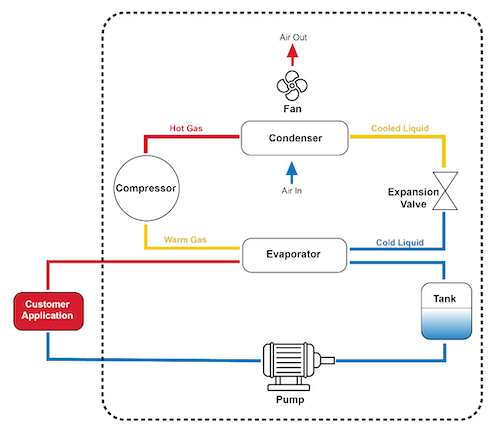

Figura 2. I refrigeratori di liquido basati su compressore supportano il raffreddamento al di sotto della temperatura ambiente per applicazioni industriali e nel settore dei semiconduttori particolarmente esigenti.

Maggiore gestione del flusso termico

I sistemi di raffreddamento a liquido possono dissipare una quantità di calore per unità di superficie sostanzialmente superiore rispetto ai sistemi convenzionali basati su ventole. Ciò diventa sempre più importante man mano che l’hardware per l’automazione si fa più compatto.

Gli amplificatori servo, le GPU industriali, i sistemi di edge computing e i moduli di potenza ad alta corrente generano oggi carichi termici superiori alle capacità pratiche del raffreddamento passivo ad aria.

Gli stabilimenti che gestiscono infrastrutture di controllo avanzate spesso integrano la gestione termica con solidi sistemi di alimentazione industriale per migliorare la stabilità elettrica e l’affidabilità delle apparecchiature.

Minore rumore e vibrazioni ridotte

I grandi sistemi di raffreddamento ad aria richiedono ventole ad alta velocità per mantenere il flusso d’aria. Queste ventole aumentano il rumore acustico e introducono vibrazioni meccaniche nel sistema.

Il raffreddamento a liquido riduce la necessità di sistemi di ventilazione sovradimensionati. Ciò contribuisce a migliorare le condizioni ambientali nei laboratori, nelle linee di produzione di semiconduttori e negli impianti per l’automazione di precisione.

La scelta del refrigerante è una decisione ingegneristica fondamentale

Non tutti i refrigeranti offrono le stesse prestazioni nelle applicazioni industriali. Prima di selezionare un fluido, gli ingegneri devono valutare la conduttività termica, la compatibilità chimica, le proprietà di isolamento elettrico e i requisiti di manutenzione a lungo termine.

L’acqua e le miscele acqua-glicole restano scelte comuni grazie alle loro eccellenti prestazioni termiche e ai costi operativi relativamente contenuti. Tuttavia, per le applicazioni elettricamente sensibili sono spesso necessari fluidi dielettrici e refrigeranti speciali.

La stabilità del refrigerante influisce inoltre sugli intervalli di manutenzione, sulla resistenza alla corrosione e sulla durata del sistema. Una scelta impropria del refrigerante può ridurre l’efficienza e aumentare i rischi operativi nel tempo.

Dove il raffreddamento a liquido si sta espandendo più rapidamente

La crescita dell’elaborazione tramite IA, dell’edge computing industriale e dell’automazione dei semiconduttori sta accelerando l’adozione delle tecnologie di raffreddamento a liquido in tutto il mondo.

I moderni sistemi di produzione dipendono sempre più da elettronica compatta e ad alta velocità, che genera notevoli carichi termici durante il funzionamento continuo. Questa tendenza è particolarmente evidente nella produzione di batterie, nella robotica, nei sistemi per le energie rinnovabili e nell’elaborazione industriale dei dati.

Gli operatori industriali stanno inoltre dando priorità all’efficienza energetica. I sistemi di raffreddamento a liquido offrono coefficienti di prestazione più elevati rispetto a molti metodi di refrigerazione tradizionali, contribuendo a ridurre i costi operativi nei lunghi cicli di produzione.

Il passaggio verso una gestione termica intelligente

I sistemi termici non sono più infrastrutture passive. Le nuove piattaforme di raffreddamento a liquido includono oggi monitoraggio intelligente, controllo variabile del flusso, gestione della filtrazione e diagnostica integrata.

Queste funzioni consentono agli ingegneri di monitorare in tempo reale l’efficienza del raffreddamento, supportando al contempo strategie di manutenzione predittiva per gli asset critici dell’automazione.

Prospettive del settore

Il raffreddamento a liquido sta rapidamente passando da soluzione ingegneristica di nicchia a infrastruttura industriale di uso comune. La crescente concentrazione di elettronica di potenza all’interno di involucri più piccoli lascia poco margine all’instabilità termica.

Dal punto di vista ingegneristico, il cambiamento più importante non riguarda semplicemente una maggiore capacità di raffreddamento. Riguarda la possibilità di mantenere un controllo termico preciso in condizioni operative dinamiche, migliorando al contempo l’affidabilità delle apparecchiature.

Gli impianti che investiranno nell’automazione avanzata nel prossimo decennio considereranno probabilmente la gestione termica una disciplina progettuale fondamentale, anziché un sistema di supporto secondario.
