Allineamento degli alberi industriali nei moderni sistemi di automazione industriale

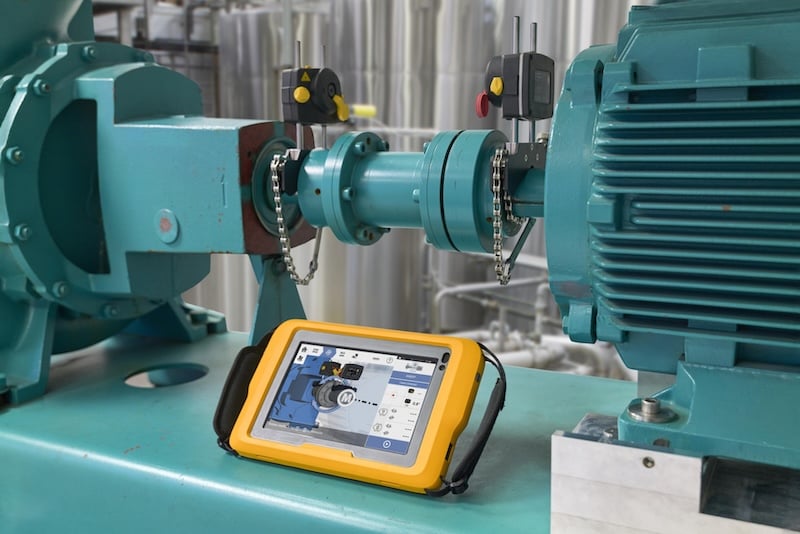

Nell’automazione industriale, l’allineamento degli alberi svolge un ruolo fondamentale nell’affidabilità delle apparecchiature rotanti. I sistemi Fluke RotAlign Core ed Elite migliorano la stabilità delle misurazioni negli ambienti di automazione industriale. Utilizzano un’architettura con un singolo laser e due rilevatori per ridurre la complessità della configurazione e gli errori di calibrazione. Pertanto, i tecnici ottengono risultati più uniformi durante le attività di manutenzione e messa in servizio.

Questi sistemi sono strettamente allineati alle strategie di manutenzione predittiva utilizzate nei moderni ambienti PLC e DCS. In molti casi, completano le architetture di monitoraggio delle condizioni presenti nei sistemi di monitoraggio dei macchinari, dove i dati relativi alle vibrazioni e all’allineamento vengono analizzati insieme per migliorare l’affidabilità degli asset.

Architettura a singolo laser nei sistemi di controllo industriale

I sistemi RotAlign utilizzano una configurazione con un singolo laser e due rilevatori. Ciò elimina la necessità della calibrazione multi-laser comunemente impiegata nei precedenti strumenti di automazione industriale. Tuttavia, i metodi tradizionali spesso introducono deviazioni di allineamento nelle fasi iniziali. Pertanto, Fluke si concentra sulla riduzione della variabilità alla fonte della misurazione.

Il sistema rileva simultaneamente l’allineamento orizzontale e verticale. I tecnici possono osservare in tempo reale il comportamento della correzione durante la regolazione. Di conseguenza, i cicli di allineamento si riducono nelle applicazioni con macchinari rotanti controllati da PLC. Inoltre, ciò migliora l’efficienza della messa in servizio negli ambienti di automazione industriale.

Riduzione delle rilavorazioni nella manutenzione dell’automazione industriale

Nei sistemi di automazione industriale, le misurazioni imprecise sono la principale causa di rilavorazioni. RotAlign affronta questo problema tramite la convalida delle misurazioni e una logica di filtraggio della stabilità. Ad esempio, la tecnologia Freeze Frame stabilizza le letture in condizioni di vibrazione. Inoltre, il feedback Live Move migliora la precisione della regolazione durante il funzionamento.

Di conseguenza, i tecnici riducono i cicli di ricalibrazione non necessari. Ciò migliora la disponibilità dei sistemi di produzione basati su PLC. In molti stabilimenti industriali che utilizzano piattaforme come sistemi di controllo Siemens S7, la stabilità dell'allineamento influisce direttamente sull'affidabilità operativa a lungo termine.

RotAlign Core per apparecchiature industriali standard

RotAlign Core è progettato per apparecchiature rotanti standard, come pompe, motori e ventole. Semplifica le procedure di allineamento negli ambienti di automazione industriale. Inoltre, supporta sia le modalità di misurazione a scansione continua sia quella a 8 punti, a seconda dell'accessibilità dell'albero.

Il rilevamento del piede cedevole migliora la qualità dell'installazione meccanica. Inoltre, gli avvisi di valori fuori intervallo aiutano gli ingegneri a identificare tempestivamente i problemi di installazione. Pertanto, i team di manutenzione possono evitare condizioni di sollecitazione meccanica nascoste. Ciò è particolarmente importante nelle linee di produzione gestite da PLC, dove il costo dei tempi di inattività è elevato.

In molti impianti di automazione, l'allineamento a livello Core è spesso abbinato ai sistemi Allen-Bradley ControlLogix, dove la precisione meccanica supporta direttamente la stabilità del processo e la precisione del controllo.

RotAlign Elite per applicazioni con sistemi di controllo complessi

RotAlign Elite è progettato per ambienti di automazione industriale complessi. Questi includono linee d'alberi lunghe, giunti distanziatori e configurazioni con più motori. Tuttavia, gli strumenti di allineamento tradizionali spesso incontrano difficoltà in queste condizioni.

Pertanto, Elite offre un intervallo di rilevamento esteso e una funzionalità laser regolabile. Il fattore di qualità e la deviazione standard garantiscono la stabilità della misurazione prima della regolazione. Inoltre, gli ingegneri acquisiscono maggiore sicurezza prima di eseguire l'allineamento finale.

Secondo l'esperienza sul campo con turbine e sistemi DCS, i dati di misurazione instabili sono una causa comune alla radice dei guasti. Pertanto, la convalida prima della correzione è più importante della sola velocità di esecuzione.

Riproduzione video e convalida delle misurazioni nell'automazione industriale

RotAlign Elite include la riproduzione video per garantire la completa tracciabilità della misurazione. Questa funzione aiuta gli ingegneri a rilevare gli errori indotti dalle vibrazioni durante la rotazione dell'albero. Nell'automazione industriale, tali disturbi sono comuni negli ambienti operativi reali.

Tuttavia, gli ingegneri possono esaminare i cicli di misurazione completi dopo l'acquisizione. Possono rimuovere i punti dati non validi utilizzando la funzione Modifica punto. Pertanto, spesso si evita una nuova misurazione completa, migliorando l'efficienza della manutenzione.

Questa funzionalità è particolarmente preziosa negli ambienti che utilizzano sistemi di controllo DCS, dove la stabilità del processo dipende da dati accurati sull’allineamento meccanico e a livello di segnale.

Approfondimento industriale: l’allineamento nella strategia di manutenzione predittiva

L’automazione industriale si sta orientando verso architetture basate sulla manutenzione predittiva. L’allineamento è ora considerato un parametro fondamentale di affidabilità negli impianti moderni. Pertanto, l’accuratezza meccanica influisce direttamente sulle prestazioni a livello di sistema.

Nella lunga esperienza sul campo con sistemi PLC e DCS, un allineamento inadeguato porta spesso a guasti a cascata, come l’usura dei cuscinetti e l’amplificazione delle vibrazioni. Tuttavia, i moderni strumenti di convalida riducono significativamente questi rischi.

Fluke RotAlign riflette questa transizione verso ecosistemi di manutenzione intelligenti. Migliora la qualità del processo decisionale e riduce la dipendenza dalle rilavorazioni manuali.

Scenari applicativi nei sistemi di automazione industriale

I sistemi RotAlign sono ampiamente utilizzati nei settori della generazione di energia, del petrolio e del gas e della produzione industriale. Si integrano efficacemente con le architetture di monitoraggio basate su PLC e DCS. Inoltre, supportano i flussi di lavoro della manutenzione predittiva per gli asset critici.

Le applicazioni tipiche includono l’allineamento delle pompe, i sistemi di compressori e i macchinari delle turbine. Questi sistemi si basano su una stretta integrazione tra i livelli meccanico e di controllo. Pertanto, un allineamento accurato migliora direttamente la stabilità e l’efficienza operativa.

Conclusione: l’allineamento come disciplina fondamentale dell’affidabilità

I sistemi Fluke RotAlign Core ed Elite migliorano l’affidabilità dell’allineamento degli alberi negli ambienti di automazione industriale. Combinano stabilità delle misurazioni, feedback in tempo reale e meccanismi di convalida dei dati. Pertanto, riducono i tempi di inattività e migliorano l’efficienza operativa.

Questi sistemi supportano gli ingegneri che lavorano con piattaforme PLC, DCS e di automazione di fabbrica. Inoltre, sono in linea con le moderne strategie di manutenzione predittiva adottate a livello globale.
