Il disallineamento è diventato uno dei problemi nascosti più costosi dell'industria

Per decenni, l'allineamento è stato considerato una normale attività di manutenzione eseguita discretamente durante l'installazione o la riparazione delle apparecchiature. I tecnici regolavano i giunti, controllavano la posizione delle pulegge e rimettevano in funzione le macchine, con poche discussioni al di fuori del reparto manutenzione.

Oggi questa mentalità sta cambiando rapidamente. I produttori orientati all'affidabilità riconoscono sempre più che l'allineamento di precisione influisce direttamente sulla disponibilità operativa, sul consumo energetico, sulla durata dei cuscinetti e sulle prestazioni degli asset nel lungo periodo.

Quello che un tempo sembrava un piccolo problema meccanico rappresenta oggi uno dei maggiori costi operativi nascosti negli ambienti con apparecchiature rotanti. Il disallineamento aumenta i livelli di vibrazione, accelera il deterioramento delle tenute, incrementa il consumo energetico e riduce la durata dei macchinari in interi impianti.

L'allineamento di precisione svolge un ruolo fondamentale nella protezione degli asset rotanti da vibrazioni, usura prematura e arresti imprevisti.

I programmi di affidabilità considerano ora l'allineamento una strategia a lungo termine

Le organizzazioni di manutenzione più avanzate non considerano più l'allineamento una procedura correttiva da eseguire una sola volta. Al contrario, integrano le pratiche di allineamento durante l'intero ciclo di vita dei macchinari, dall'installazione e messa in servizio al monitoraggio continuo delle condizioni.

Questo cambiamento riflette una trasformazione più ampia nella gestione dell'affidabilità industriale. Gli impianti sono sottoposti a una pressione crescente per ridurre i costi operativi, migliorare gli obiettivi di sostenibilità e massimizzare la disponibilità delle apparecchiature.

In questo contesto, l'allineamento contribuisce direttamente a obiettivi operativi più ampi. Le macchine correttamente allineate operano più vicine all'efficienza di progetto, sono soggette a carichi dinamici inferiori e richiedono meno interventi di emergenza.

Gli impianti che gestiscono sistemi di turbine e macchinari rotanti critici integrano sempre più spesso l'allineamento di precisione nelle strategie di manutenzione predittiva, invece di considerarlo un intervento correttivo a posteriori.

L'allineamento meccanico esiste ancora, ma i suoi limiti sono chiari

I metodi di allineamento meccanico costituivano la base della manutenzione delle prime apparecchiature rotanti. Righe, spessimetri e comparatori consentivano ai tecnici di stabilire il posizionamento di base degli alberi utilizzando strumenti relativamente semplici.

I metodi tradizionali dipendono fortemente dall’esperienza

Per le apparecchiature più piccole e non critiche, questi metodi forniscono ancora risultati accettabili se applicati da tecnici esperti. Restano economici e ampiamente accessibili nelle attività di manutenzione.

Tuttavia, l’allineamento meccanico presenta notevoli limitazioni per gli asset critici. La precisione dipende fortemente dalla competenza dell’operatore, la ripetibilità delle misurazioni può variare e le procedure di regolazione richiedono spesso molto tempo.

Con l’aumento delle velocità di rotazione e la riduzione delle tolleranze, i metodi meccanici tradizionali faticano a garantire la precisione richiesta dai moderni programmi di affidabilità.

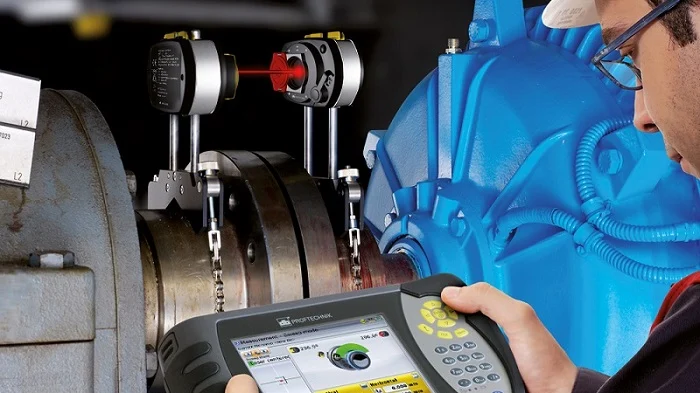

I moderni programmi di affidabilità combinano sempre più spesso l’esperienza meccanica con tecnologie di misurazione basate sul laser per una maggiore precisione.

L’allineamento laser è diventato lo standard del settore

I sistemi di allineamento laser hanno cambiato radicalmente la manutenzione delle apparecchiature rotanti, migliorando sia la precisione sia l’efficienza del flusso di lavoro. A differenza dei metodi meccanici tradizionali, i sistemi laser guidano i tecnici nelle procedure di correzione in tempo reale.

La tecnologia riduce le supposizioni, abbrevia i tempi di configurazione e migliora la ripetibilità tra team di manutenzione con diversi livelli di esperienza.

La precisione conta di più all’aumentare dei costi delle apparecchiature

Gli impianti moderni fanno ampio affidamento su asset rotanti di alto valore, come compressori, turbine, pompe e sistemi motore ad alta velocità. Anche lievi deviazioni degli alberi possono introdurre carichi dannosi che danneggiano cuscinetti, giunti e tenute.

I sistemi laser consentono ai tecnici di correggere le condizioni di disallineamento con una precisione molto maggiore, documentando al contempo i risultati per il monitoraggio dell’affidabilità e la reportistica di conformità.

La tecnologia si è estesa anche oltre l’allineamento degli alberi. Le apparecchiature azionate da cinghie, inclusi ventilatori, trasportatori e soffianti, traggono sempre più vantaggio dai sistemi laser di allineamento delle cinghie, che riducono le perdite per attrito e prolungano la durata delle cinghie.

Gli stabilimenti che implementano iniziative di manutenzione predittiva combinano spesso l’allineamento laser con avanzati sistemi di monitoraggio dei macchinari per migliorare la visibilità sull’affidabilità degli asset critici.

L’analisi delle vibrazioni completa il quadro dell’affidabilità

L’allineamento da solo non può garantire la salute a lungo termine della macchina. La crescita termica, i carichi dinamici e l’usura operativa influenzano continuamente le condizioni dei macchinari dopo l’avviamento.

È qui che l’analisi delle vibrazioni diventa essenziale. Sebbene il monitoraggio delle vibrazioni non allinei direttamente le apparecchiature, conferma la qualità del lavoro di allineamento e rileva quando i macchinari iniziano a discostarsi dalle tolleranze operative accettabili.

Il monitoraggio delle condizioni estende il valore del lavoro di allineamento

Il disallineamento genera firme vibrazionali caratteristiche che i sistemi di manutenzione predittiva possono identificare tempestivamente. Il monitoraggio continuo consente ai team di manutenzione di intervenire prima che i danni ai cuscinetti o i guasti dei giunti si aggravino fino a causare fermi di produzione importanti.

In questo modo si crea un modello di affidabilità a circuito chiuso, nel quale l’allineamento laser garantisce la precisione e l’analisi delle vibrazioni la mantiene durante il funzionamento.

Il monitoraggio delle vibrazioni convalida la qualità dell’allineamento e fornisce un allarme tempestivo sull’instabilità meccanica in fase di sviluppo.

Gli impianti che utilizzano avanzate piattaforme di protezione dei macchinari e monitoraggio delle vibrazioni integrano sempre più spesso l’analisi dell’allineamento e delle condizioni operative in programmi unificati di manutenzione predittiva.

L’allineamento degli alberi e quello delle cinghie richiedono priorità diverse in termini di affidabilità

L’allineamento degli alberi riceve la maggior parte dell’attenzione perché influisce direttamente su asset rotanti di alto valore. Pompe, compressori, turbine e generatori operano con tolleranze meccaniche ristrette, nelle quali il disallineamento aumenta rapidamente le sollecitazioni interne.

I guasti dei cuscinetti, il deterioramento della lubrificazione e i danni alle tenute spesso hanno origine da piccole deviazioni di allineamento che rimangono inosservate durante il normale funzionamento.

Le apparecchiature azionate da cinghie nascondono spesso ingenti perdite energetiche

L’allineamento delle cinghie riceve meno attenzione, nonostante il suo grande impatto cumulativo sull’efficienza dello stabilimento. Gli impianti industriali possono utilizzare centinaia di sistemi azionati da cinghie, nei quali un allineamento insufficiente aumenta l’attrito e accelera l’usura.

Singolarmente, queste macchine possono sembrare insignificanti. Nel complesso, rappresentano una fonte importante di costi di manutenzione e di consumi energetici non necessari.

Le organizzazioni con programmi di affidabilità maturi applicano sempre più spesso gli standard di allineamento di precisione sia alle apparecchiature azionate da alberi sia a quelle azionate da cinghie, invece di concentrarsi esclusivamente sugli asset critici.

I programmi di manutenzione predittiva combinano sempre più spesso la correzione dell’allineamento con l’analisi continua delle vibrazioni per ridurre i guasti imprevisti.

L’allineamento di precisione sta diventando una disciplina dell’affidabilità basata sui dati

Le strategie di affidabilità industriale si stanno allontanando dai modelli di manutenzione reattiva per orientarsi verso un’ottimizzazione continua supportata da dati operativi in tempo reale.

I moderni sistemi laser integrano sempre più funzioni di guida intelligente, mentre le piattaforme connesse per il monitoraggio delle vibrazioni trasferiscono le informazioni sullo stato delle macchine a dashboard centralizzate per l’affidabilità.

Questa convergenza tra misurazione di precisione e analisi predittiva sta trasformando l’allineamento in qualcosa di molto più ampio di una semplice procedura di manutenzione. Sta diventando una strategia operativa misurabile, direttamente collegata alla disponibilità operativa, alla sostenibilità, all’efficienza della forza lavoro e alla riduzione dei costi lungo il ciclo di vita.

Dal mio punto di vista, questa transizione rappresenta una delle evoluzioni più pratiche nell’ambito dell’ingegneria dell’affidabilità industriale. L’allineamento di precisione offre un valore operativo immediato, risparmi energetici misurabili e una maggiore durata delle apparecchiature senza richiedere ingenti investimenti infrastrutturali.

Le organizzazioni che considerano l’allineamento una disciplina strategica dell’affidabilità, anziché un’attività di riparazione reattiva, otterranno in definitiva il maggiore vantaggio operativo a lungo termine.

Autore: Nathaniel Brooks | Analista senior dei sistemi di affidabilità
Nathaniel Brooks ha oltre 16 anni di esperienza nella gestione dell’affidabilità delle apparecchiature rotanti, nella manutenzione predittiva e nel monitoraggio delle condizioni in ambito industriale. La sua esperienza comprende progetti di diagnostica e allineamento delle macchine che hanno coinvolto sistemi Bently Nevada, Emerson, Siemens, ABB e Yokogawa in impianti di produzione di energia, nel settore del petrolio e del gas e nella produzione industriale pesante.
