Il rilevamento ottico va oltre il semplice rilevamento

I sistemi di automazione industriale si affidano sempre più a tecnologie di rilevamento ottico capaci di fare molto più che rilevare la presenza di oggetti. I moderni sensori fotoelettrici integrano ora elaborazione a bordo, logica programmabile e filtraggio adattivo all'interno di alloggiamenti compatti, consentendo agli ingegneri di risolvere problemi di rilevamento complessi direttamente a livello di campo.

Man mano che gli ambienti produttivi diventano più rapidi e dinamici, la scelta dei sensori è diventata una decisione strategica di progettazione, anziché una semplice scelta di componenti. Accuratezza del rilevamento, resistenza alle condizioni ambientali, velocità di risposta e capacità di integrazione influenzano tutte l'affidabilità della macchina e l'efficienza operativa.

I sensori ottici moderni supportano soglie di rilevamento configurabili e il rilevamento adattivo per condizioni industriali difficili.

Perché i sensori intelligenti stanno trasformando l'automazione

La miniaturizzazione dei semiconduttori ha trasformato radicalmente l'architettura dei dispositivi di rilevamento industriale. La potenza di elaborazione che un tempo richiedeva risorse dedicate del PLC può ora essere integrata direttamente nel sensore stesso. Ciò consente filtraggio avanzato, condizionamento del segnale, funzioni di autoapprendimento e modalità operative specifiche per l'applicazione senza aumentare la complessità del quadro elettrico.

Le fabbriche che adottano architetture di automazione decentralizzate preferiscono sempre più spesso i sensori intelligenti, perché riducono i tempi di messa in servizio e semplificano l'adattamento delle macchine. Negli ambienti produttivi caratterizzati da un'elevata varietà, i sensori ottici programmabili consentono alle linee di produzione di passare da un prodotto all'altro senza ricorrere a estese regolazioni meccaniche.

Molte piattaforme di rilevamento moderne supportano inoltre standard di comunicazione industriale come IO-Link, consentendo la diagnostica, il backup dei parametri e la configurazione remota. Questa tendenza è strettamente allineata alle più ampie iniziative dell'Industria 4.0 nei settori automobilistico, dell'imballaggio e dei processi industriali.

Per le strutture che integrano hardware di automazione avanzato, le piattaforme dei sistemi di automazione ABB e delle soluzioni di controllo industriale Siemens vengono sempre più spesso abbinate a reti di sensori intelligenti per migliorare la visibilità a livello macchina e la diagnostica predittiva.

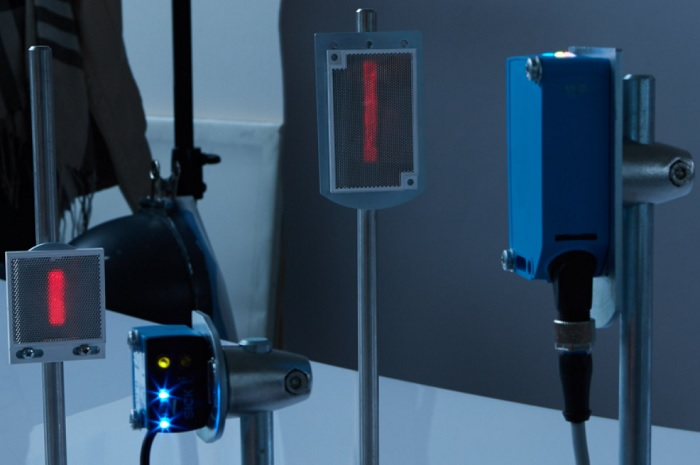

Conoscere i tre principali tipi di sensori ottici

La tecnologia a sbarramento offre la massima stabilità

I sensori fotoelettrici a barriera rimangono una delle soluzioni più affidabili per il rilevamento di oggetti a lunga distanza. L’architettura separa l’emettitore e il ricevitore in due dispositivi indipendenti, creando un percorso ottico altamente stabile. Qualsiasi interruzione tra i due componenti attiva il segnale di uscita.

Questo design offre un’affidabilità di rilevamento superiore in ambienti polverosi, fumosi o contaminati, perché il fascio emesso mantiene un’elevata intensità ottica su lunghe distanze. I sistemi a barriera basati su laser possono operare su distanze di centinaia di metri mantenendo prestazioni di commutazione precise.

Questi sensori sono ampiamente utilizzati nei sistemi di trasporto, nelle linee di movimentazione dei pallet, nei sistemi di rilevamento dei veicoli e nelle operazioni di movimentazione di materiali sfusi, dove la contaminazione ambientale ridurrebbe l’efficacia delle tecnologie di rilevamento a riflessione.

I sensori a riflessione bilanciano semplicità e prestazioni

I sensori a riflessione integrano emettitore e ricevitore in un unico alloggiamento, utilizzando al contempo un riflettore esterno per restituire il segnale ottico. Questa configurazione semplifica il cablaggio e l’installazione rispetto ai sistemi a barriera, offrendo comunque distanze di rilevamento relativamente elevate.

Tuttavia, le superfici riflettenti introducono difficoltà progettuali. Gli oggetti altamente lucidati o trasparenti possono riflettere la luce verso il ricevitore in modi indesiderati, causando potenzialmente falsi stati di rilevamento. Le ottiche polarizzate e gli algoritmi avanzati di filtraggio contribuiscono a ridurre questi problemi, soprattutto nelle applicazioni di imballaggio e imbottigliamento.

Il rilevamento a riflessione viene comunemente utilizzato quando sono richiesti semplicità di installazione e rilevamento a media distanza.

I sensori diffusi consentono un rilevamento di precisione

I sensori ottici diffusi rilevano gli oggetti misurando l’intensità della luce riflessa direttamente dalla superficie del target. A differenza dei sistemi a barriera o a riflessione, non richiedono un riflettore o un ricevitore separato. Ciò rende i sensori diffusi particolarmente interessanti per le apparecchiature di automazione compatte e le stazioni di lavoro robotizzate.

I sensori diffusi avanzati includono ora tecnologie di soppressione del primo piano e di reiezione dello sfondo, che consentono un rilevamento affidabile anche quando la riflettività delle superfici circostanti varia. Queste funzionalità sono particolarmente preziose nell’automazione dell’assemblaggio, nei sistemi logistici e nella produzione elettronica.

Poiché i sensori diffusi si basano sull’intensità della luce riflessa, durante la progettazione del sistema gli ingegneri devono valutare attentamente il colore, la texture, la trasparenza e la finitura superficiale del target.

Le variabili ambientali determinano spesso il successo del sensore

La luce ambientale può compromettere la stabilità del rilevamento

Gli impianti industriali contengono numerose fonti di interferenza ottica, tra cui luce solare, illuminazione a LED, archi di saldatura e superfici riflettenti delle macchine. I sensori scelti in modo inadeguato possono presentare commutazioni instabili o falsi rilevamenti in queste condizioni.

I moderni sensori ottici industriali compensano questi fattori mediante il filtraggio delle lunghezze d’onda, tecniche di modulazione e il controllo adattivo della soglia. I sistemi basati sugli infrarossi restano comuni perché offrono un’elevata immunità alle interferenze della luce visibile.

Il materiale dell’oggetto e la finitura superficiale sono importanti

Le plastiche trasparenti, i metalli lucidati, le superfici in gomma nera e opaca e le geometrie irregolari interagiscono in modo diverso con i fasci ottici. I materiali trasparenti per imballaggi richiedono spesso modalità di rilevamento specializzate, mentre gli oggetti neri opachi possono assorbire una quantità eccessiva di energia ottica per i sensori a riflessione diffusa convenzionali.

La riflettività dei materiali e le condizioni di illuminazione ambientale influenzano fortemente l’affidabilità del rilevamento ottico.

La velocità di risposta deve essere adeguata alla dinamica della macchina

Le linee di confezionamento ad alta velocità, i sistemi robotizzati di smistamento e le applicazioni di controllo del movimento richiedono spesso tempi di risposta dei sensori estremamente rapidi. In questi ambienti, l’uscita del sensore deve sincronizzarsi con precisione con i moduli di ingresso PLC ad alta velocità e i controllori del movimento.

I produttori che utilizzano piattaforme di automazione rapide integrano spesso i sistemi di rilevamento con architetture PLC ad alte prestazioni, come le piattaforme Allen-Bradley ControlLogix o Beckhoff Automation, per mantenere un comportamento deterministico delle macchine.

Implementazione dei sensori intelligenti nelle applicazioni industriali

Le diverse tecnologie di rilevamento dominano settori industriali differenti. I sensori a barriera restano la scelta preferita per i sistemi minerari polverosi, la movimentazione di materiali pesanti e il rilevamento di oggetti trasparenti. I dispositivi a catarifrangente sono ampiamente impiegati nell’automazione dei magazzini e nei sistemi di monitoraggio dei trasportatori.

I sensori a riflessione diffusa supportano sempre più spesso attività di automazione di precisione che coinvolgono l’assemblaggio robotizzato, la produzione di semiconduttori e i macchinari per il confezionamento compatto. La loro capacità di distinguere gli oggetti in primo piano ignorando le strutture sullo sfondo migliora l’affidabilità nelle installazioni con vincoli di spazio.

I costruttori di macchine stanno inoltre combinando più metodi di rilevamento ottico all’interno della stessa cella produttiva. Le architetture di rilevamento ibride migliorano la ridondanza e riducono i tempi di inattività operativa causati dalla variabilità ambientale.

Il passaggio alle piattaforme ottiche multimodali

Uno degli sviluppi più importanti nel rilevamento industriale è l’emergere dei sensori ottici multimodali. Anziché tenere a magazzino modelli di sensori separati per ogni applicazione, i produttori possono ora implementare dispositivi configurabili, capaci di cambiare modalità operativa tramite software o interfacce touchscreen.

La piattaforma W10 di SICK illustra chiaramente questa direzione. Questi sensori supportano modalità di rilevamento ad alta velocità, funzioni di posizionamento di precisione, soppressione dello sfondo e regolazione adattiva della sensibilità all’interno di un’unica famiglia di dispositivi.

I display integrati e le modalità operative programmabili semplificano le procedure di messa in servizio e manutenzione.

Dal punto di vista ingegneristico, le piattaforme di rilevamento programmabili riducono le scorte di ricambi aumentando al contempo la flessibilità di implementazione. Gli stabilimenti possono standardizzare l’hardware su più tipologie di macchine e adattare il comportamento dei sensori tramite la configurazione software, anziché sostituirli fisicamente.

La direzione del settore punta verso un rilevamento edge più intelligente

Il futuro del rilevamento degli oggetti industriali dipenderà sempre più dall’intelligenza a livello edge. I sensori si stanno evolvendo in nodi di elaborazione distribuiti, capaci di prendere decisioni localmente e di eseguire diagnostica e analisi predittive.

Con l’espansione dell’automazione assistita dall’IA, i sensori ottici diventeranno più adattabili alle variazioni delle condizioni di produzione e meno dipendenti dalla calibrazione manuale. Gli stabilimenti che adottano strategie di produzione flessibile trarranno i maggiori vantaggi da questi progressi, soprattutto quando cambi formato rapidi e un’elevata continuità operativa sono fattori critici.

La scelta dei sensori non riguarda più semplicemente la distanza di rilevamento. Ora comporta la valutazione dell’accessibilità dei dati, della resilienza ambientale, delle capacità di comunicazione e della scalabilità del sistema nel lungo periodo.
