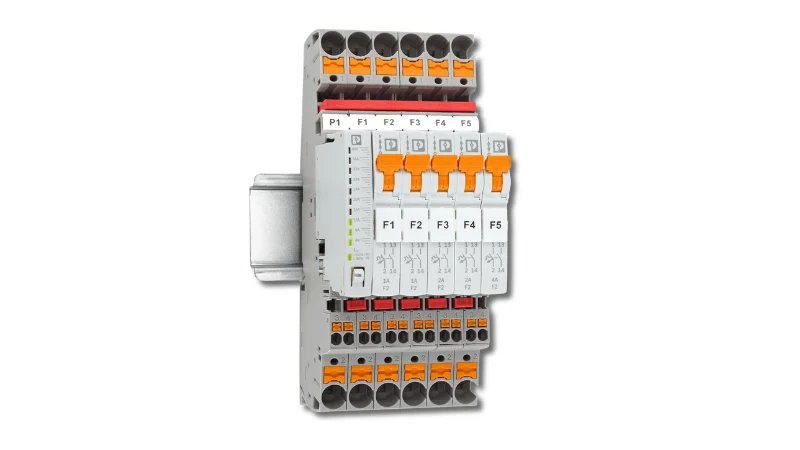

Phoenix Contact PTCB TM: la protezione racchiusa in un design da 8 mm
Phoenix Contact presenta l’interruttore automatico magnetotermico PTCB TM da 8 mm, che combina una protezione compatta contro le sovracorrenti, la segnalazio...
Più protezione in meno spazio nei moderni quadri di controllo
I quadri di controllo industriali continuano a ridursi, mentre aumenta la densità funzionale. Oggi gli ingegneri devono integrare protezione, segnalazione e distribuzione senza ampliare l'ingombro sulla guida DIN.
Phoenix Contact affronta questo vincolo con la serie di interruttori automatici magnetotermici PTCB TM, progettata in un formato innestabile da 8 mm che combina protezione e segnalazione dello stato in un unico modulo.
Il design riflette una tendenza più ampia verso sistemi di protezione modulari che privilegiano l'efficienza dello spazio senza compromettere l'affidabilità della risposta ai guasti.
L'architettura ultra-sottile consente una maggiore densità dei dispositivi nei moderni quadri di controllo industriali senza riprogettare la disposizione del quadro.
Protezione magnetotermica in un'architettura compatta
Il PTCB TM integra meccanismi di sgancio sia termici sia magnetici per gestire condizioni di sovraccarico e cortocircuito all'interno di un unico dispositivo.
Le correnti nominali da 0,5 A a 16 A supportano un'ampia gamma di carichi, dai sensibili circuiti di controllo elettronici alle applicazioni con motori e trasformatori induttivi.
Le opzioni di curva di intervento F2 e M1 consentono agli ingegneri di configurare il comportamento della protezione in base alle caratteristiche della corrente di spunto e alla sensibilità del carico a valle.
Negli ambienti di monitoraggio ad alta precisione, principi analoghi di coordinamento delle protezioni vengono applicati anche nei sistemi di controllo delle condizioni dei macchinari, come le piattaforme di monitoraggio Bently Nevada 3500, dove l'isolamento dei guasti deve avvenire senza interferire con gli asset adiacenti.
Densità del quadro e strategia di segnalazione integrata
Con una larghezza di soli 8 mm, il PTCB TM aumenta significativamente lo spazio utile sulla guida DIN nei quadri di controllo compatti.
La segnalazione integrata dello stato elimina la necessità di moduli con contatti ausiliari, semplificando l'architettura del cablaggio e riducendo la complessità dell'installazione.
Il meccanismo a leva basculante fornisce un'indicazione meccanica chiara dello stato, anche in caso di perdita di alimentazione, migliorando la visibilità durante la manutenzione.
L'indicazione meccanica consente agli operatori di conoscere lo stato del dispositivo anche quando la diagnostica elettronica non è disponibile durante i periodi di fermo.
Coordinamento del sistema con gli alimentatori industriali
Il PTCB TM è progettato per funzionare in architetture coordinate in cui lo sgancio selettivo è essenziale per garantire la continuità operativa del sistema.
Se abbinato agli alimentatori QUINT POWER di Phoenix Contact, l'interruttore beneficia di un'elevata erogazione di corrente di picco, supportando carichi transitori come gli avviamenti dei motori.
Questo coordinamento garantisce che, in caso di guasto, venga scollegato solo il ramo interessato, preservando la continuità del sistema a monte e riducendo l'impatto dei tempi di fermo.
Strategie di protezione selettiva di questo tipo sono comunemente implementate in ecosistemi di controllo avanzati, analoghi alle architetture di alimentazione di livello industriale utilizzate nei sistemi di automazione distribuita.
Dalla complessità del cablaggio all'integrazione a livello di sistema
Il PTCB TM si collega direttamente ai sistemi di morsettiere CLIPLINE, consentendo a protezione e distribuzione di condividere una struttura unificata sulla guida.
Ciò riduce i cablaggi con ponticelli, semplifica la pianificazione del quadro e migliora la manutenibilità nelle architetture di controllo ad alta densità.
Il rivestimento protettivo dei circuiti interni aumenta l'affidabilità in condizioni di umidità, polvere e cicli termici comuni negli ambienti industriali.
La transizione del settore verso un'intelligenza di protezione modulare
La protezione dei circuiti si sta evolvendo da dispositivi autonomi a componenti integrati del sistema, in grado di comunicare lo stato e supportare la diagnostica.
Con il progressivo compattamento dei quadri di controllo, gli ingegneri privilegiano protezioni modulari compatibili con il monitoraggio digitale e le strategie di isolamento selettivo dei guasti.
Questa tendenza riflette una convergenza più ampia tra la protezione elettrica e l'intelligenza dell'automazione a livello di sistema.
Il punto di vista dell'autore: i dispositivi di protezione diventano nodi del sistema
I moderni interruttori automatici non funzionano più come dispositivi di sicurezza isolati. Ora agiscono come componenti consapevoli dei dati all'interno dei sistemi di controllo distribuiti.
Il PTCB TM illustra chiaramente questa transizione, combinando protezione, segnalazione e integrazione di sistema in un formato compatto.
Con la continua compressione dell'infrastruttura fisica dell'automazione industriale, i dispositivi di protezione determineranno sempre più il livello di resilienza e manutenibilità di un sistema.
Daniel Mercer, reporter sui sistemi industriali — 12 anni di esperienza nella distribuzione dell'energia industriale e nell'architettura dell'automazione, con esperienza sul campo in ambienti Siemens S7 e progetti di integrazione Emerson DeltaV.
