PanelView 1000, który wygląda na całkowicie martwy, może w rzeczywistości działać bez zarzutu. Jeśli przesyłanie programów do i z urządzenia za pomocą PanelBuilder 32 kończy się powodzeniem, RSLinx nadal wykrywa węzeł, a jasna latarka przyłożona za ekran LCD ujawnia zarys działającej aplikacji, oznacza to, że szkło LCD i płyta logiczna są sprawne. Awaria dotyczy podsystemu podświetlenia CCFL — lampy, falownika wysokiego napięcia lub połączeń — a nie uszkodzonego pliku .MER ani niesprawnej płytki sterownika. To rozróżnienie pozwala nie kierować terminala nadającego się do naprawy na złom.

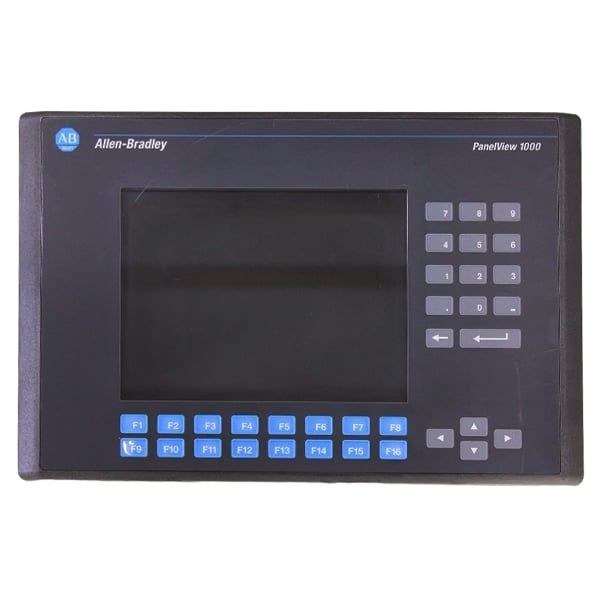

Ekran widoczny w świetle latarki, z ciemną ramką, to typowy objaw podświetlenia CCFL w terminalach PanelView Standard 1000 pierwszej generacji.

Określ dokładny numer katalogowy

Przed zamówieniem porównaj dane z tabliczki znamionowej z ustawieniami terminala w PanelBuilder. Zestawy NL nie są zamienne między modułami jednobarwnymi, monochromatycznymi i kolorowymi.

Dlaczego podświetlenie CCFL ulega awarii

PanelView 1000 wykorzystuje lampę fluorescencyjną z zimną katodą, zasilaną przez falownik Royera lub przeciwsobny z szyny 24 VDC, przy napięciu około 600–1500 V RMS i częstotliwości 30–80 kHz. Rozpylanie materiału katody, ubytek rtęci i utrata próżni powodują gaśnięcie lampy lub zmianę jej barwy na różowawą po dziesiątkach tysięcy godzin pracy. Kondensatory elektrolityczne falownika starzeją się po 10–15 latach pracy w podwyższonej temperaturze otoczenia. Praca ciągła, temperatura w szafie powyżej 40°C, częste cykle zmianowe i drgania w pobliżu pras przyspieszają zużycie.

Sekwencja diagnostyczna

1. Przed otwarciem urządzenia potwierdź komunikację za pomocą PanelBuilder 32 / RSLinx.
2. Odłącz i zabezpiecz zasilanie, wyjmij terminal, otwórz tylną pokrywę, przywróć zasilanie 24 VDC i wykonaj test latarką z bezpiecznej odległości — nigdy nie mierz falownika pod napięciem bez narzędzi przystosowanych do wysokiego napięcia.
3. W zaciemnionym pomieszczeniu sprawdź, czy elektrody się żarzą, i nasłuchuj charakterystycznego brzęczenia falownika.
4. Zmierz napięcie 24 VDC doprowadzane do falownika (19,2–28,8 V). Używając wyłącznie sond przystosowanych do wysokiego napięcia, sprawdź napięcie lampy w stanie jałowym podczas rozdzielania usterki lampy i falownika.

Zasady wymiany

Zestawy 2711-NL1/NL2/NL3 zazwyczaj zawierają zespół lampy i przewód WN; zamów falownik osobno, jeśli kondensatory są wybrzuszone lub nie występuje wysokie napięcie. Przed zamontowaniem nowej lampy sprawdź, czy izolacja silikonowa przewodu WN nie jest pęknięta, a płytka PCB nie ma przebarwień od przegrzania — takie uszkodzenia szybko niszczą zamienniki. Usuń przeszkody ograniczające wentylację i obniż temperaturę otoczenia, aby nowe podświetlenie nie zakończyło pracy równie szybko.

Test wygrzewania po wymianie

Przed ponownym włączeniem panelu do produkcji uruchom naprawiony terminal na kilka godzin w temperaturze roboczej. Obserwuj migotanie przy zimnym rozruchu, różowawe zabarwienie narożników wskazujące na zużytą lampę oraz brzęczenie falownika nasilające się wraz ze wzrostem temperatury — są to wczesne oznaki wymiany niewłaściwego FRU lub nadal niewystarczającej wentylacji. Zapisz datę montażu zestawu NL na etykiecie terminala, aby przy kolejnej awarii można było powiązać ją z liczbą godzin pracy, zamiast ją zgadywać.

Weryfikacja i bezpieczeństwo

Po ponownym montażu potwierdź wyświetlanie ekranów startowych z pełną jasnością, stabilne napięcie 24 VDC pod obciążeniem oraz niezmienione działanie aplikacji. Za każdym razem, gdy zasilanie jest włączone przy otwartych pokrywach, traktuj falownik jako źródło napięcia śmiertelnie niebezpiecznego. Zapasowe zestawy NL i sprawdzone zasilacze 24 V przechowuj razem z innymi wymienianymi w terenie zapasami HMI oraz sterowników PLC i PAC dla starzejących się flot PanelView Standard.
