Zastępowanie skalowania SLC SCP w Studio 5000 Logix

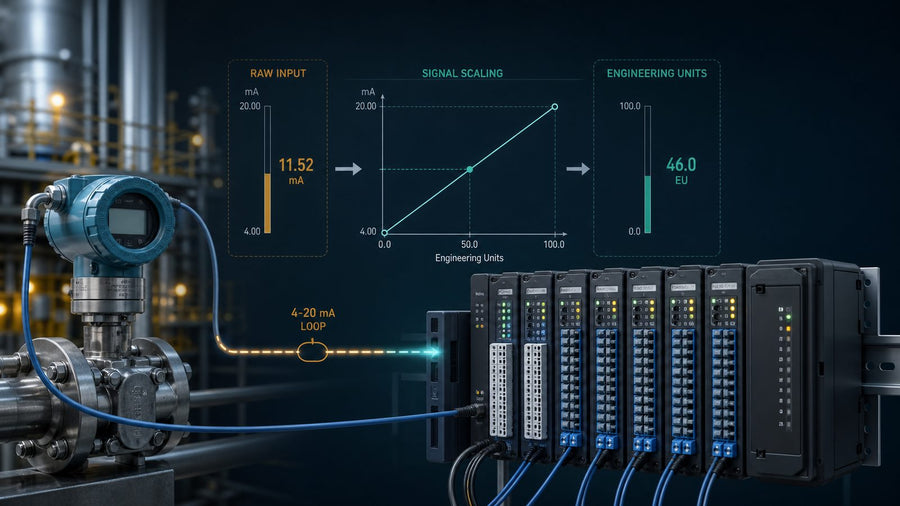

Instrukcja SCP w systemie SLC 500 kompresuje ważny kontrakt pomiarowy do pięciu pól: wejścia, minimum i maksimum wejścia, minimum i maksimum skali oraz wyjścia. Podczas migracji do systemu ControlLogix lub CompactLogix skopiowanie tych wartości do nowej logiki może odtworzyć równanie liniowe, ale jednocześnie zmienić wszystko wokół niego — format danych modułu, zaokrąglanie, zachowanie przy przekroczeniu zakresu, usterki kanałów, czas zadziałania alarmów oraz to, co operatorzy widzą na HMI.

Rzetelna migracja zachowuje kompletny kontrakt sygnału — od przyrządu polowego, przez dane surowe, jednostki inżynierskie, jakość, alarmy, logikę sterowania i historian, aż po ekran operatora.

Odtwórz istniejący kontrakt sygnału

Dla każdej instrukcji SCP zapisz adres źródłowy, adres docelowy, cztery wartości graniczne, warunki wykonania oraz każdego odbiorcę przeskalowanego wyniku. Następnie zidentyfikuj przyrząd fizyczny, skalibrowany dolny i górny zakres, sygnał elektryczny, katalogowy numer analogowego modułu SLC i konfigurację kanału, wybrany format danych oraz oczekiwane zachowanie przy zejściu poniżej zakresu, przekroczeniu zakresu, przerwie w obwodzie i utracie modułu.

Podręcznik referencyjny zestawu instrukcji Rockwell Automation SLC 500 opisuje SCP jako instrukcję skalowania liniowego i przedstawia jej zachowanie związane ze stanem arytmetycznym. Użyj tego podręcznika, aby zrozumieć działanie starszej instrukcji, ale wartości graniczne danych surowych uzyskaj z dokładnego typu modułu analogowego i skonfigurowanego formatu. Sama rozdzielczość przetwornika nie określa wartości całkowitych przekazywanych do procesora.

Nie zakładaj, że przetwornik wykorzystuje pełne możliwości czujnika. Przetwornik ciśnienia o zakresie znamionowym 0–100 bar może być skalibrowany do zakresu 10–60 bar, a przetwornik przepływu może już wykonywać wyznaczanie pierwiastka kwadratowego. Dokumentacja migracji musi wskazywać miejsce każdej transformacji, aby nowy system nie skalował ani nie linearyzował sygnału dwukrotnie.

Wybierz jednego właściciela skalowania

Jednostki inżynierskie obsługiwane przez moduł

Wiele analogowych modułów Logix może przekształcać wejście elektryczne na wartości zmiennoprzecinkowe w jednostkach inżynierskich podczas konfiguracji modułu. Może to ograniczyć ilość kodu drabinkowego i udostępnić stan kanału w standardowej strukturze tagów. Wadą jest to, że konfiguracja modułu staje się częścią strategii sterowania. Jej wartości graniczne, jednostki, alarmy, filtry i częstotliwość aktualizacji muszą być uwzględnione w kopiach zapasowych, przeglądach i dokumentacji rozruchowej.

Jawne obliczenia w sterowniku

Gdy moduł zwraca surowe zliczenia, jawne obliczenia liniowe pokazują sposób konwersji:

Jednostki inżynierskie = Minimum jednostek inżynierskich + (Wartość surowa − Minimum wartości surowej) × (Maksimum jednostek inżynierskich − Minimum jednostek inżynierskich) ÷ (Maksimum wartości surowej − Minimum wartości surowej)

Użyj odpowiedniego typu danych zmiennoprzecinkowych, zabezpiecz się przed zerową rozpiętością zakresu surowego i określ, co ma się dziać poza skonfigurowanym przedziałem. Obliczenie ograniczające każdą wartość spoza zakresu do wartości granicznej może chronić logikę dalszego przetwarzania, ale może też ukryć uszkodzony lub przesterowany sygnał. Zachowaj osobne wskaźniki jakości i zakresu.

Zarządzana instrukcja AOI

AOI może ujednolicić skalowanie wielu kanałów, jeśli ma zdefiniowany interfejs, kontrolę wersji, dowody przeprowadzenia testów i jasno określoną odpowiedzialność. Przydatne wyjścia obejmują wartość w jednostkach inżynierskich, prawidłową jakość, zejście poniżej zakresu, przekroczenie zakresu, wskazanie przerwy w przewodzie lub usterki kanału, jeśli jest dostępne, stan nieaktualności oraz błąd konfiguracji. Unikaj nieprzejrzystej AOI, która zwraca wyłącznie liczbę i po cichu podstawia wartość domyślną.

Niezależnie od wybranej metody nie skaluj tego samego kanału jednocześnie w module i w sterowniku. Wyznacz jednego właściciela i jasno przedstaw tę decyzję w kodzie oraz dokumentacji.

Zachowaj zachowanie wykraczające poza wzór

Docelowe operandy starszych instrukcji SCP często są słowami całkowitymi. Nowy operand REAL może poprawić rozdzielczość, ale może również zmienić porównania, strefy nieczułości alarmów, kompresję danych w historianie, formaty komunikatów, przechowywanie receptur i sposób wyświetlania na HMI. Prześledź każdego odbiorcę przed zmianą typu danych. Jeśli interfejs całkowity musi pozostać, jawnie udokumentuj zaokrąglanie i nasycenie zamiast polegać na przypadkowej konwersji.

Przeanalizuj warunki zezwolenia starszej instrukcji. Niektóre szczeble SCP wykonują się stale, inne zamrażają ostatnią wartość podczas określonego trybu, usterki lub kroku sekwencji. Zastąpienie wykonania warunkowego skalowaniem ciągłym może zmienić działanie automatu stanów. Z kolei zachowanie zamrożonej wartości bez wskazania nieaktualności może wprowadzać operatorów w błąd.

Jakość musi przemieszczać się razem z wartością. Zdefiniuj działanie sterownika, gdy kanał zgłasza usterkę, połączenie z modułem zostaje utracone lub wartość surowa wykracza poza prawidłowy zakres bieżącego sygnału. Reakcja może polegać na utrzymaniu ostatniej prawidłowej wartości, podstawieniu zatwierdzonej wartości zastępczej, przełączeniu pętli w tryb ręczny, zablokowaniu działania lub przejściu do stanu bezpiecznego. Właściwy wybór wynika z ryzyka procesowego, a nie z samej instrukcji skalowania.

Zbuduj macierz testów równoważności

Testuj więcej niż zero i zakres pełny. Wprowadź lub zasymuluj dolną wartość graniczną, 25%, punkt środkowy, 75% i górną wartość graniczną, a następnie niezależnie oblicz oczekiwany wynik. Porównaj wartość z systemu SLC, nową wartość Logix, wskazanie HMI, wartość w historianie, stan alarmu oraz każde wyjście sterowania zależne od pomiaru.

Dodaj punkty nieco poniżej i powyżej zakresu, prąd usterki przetwornika, jeśli ma zastosowanie, przerwę w obwodzie, wyjęcie modułu lub zablokowanie połączenia, restart sterownika i odzyskanie działania. Dla każdego przypadku zweryfikuj wartość surową, wartość w jednostkach inżynierskich, bity jakości, znaczniki czasu alarmów, stany zatrzaskiwane i komunikaty operatora. Jeśli starszy system działał nieprawidłowo, udokumentuj zamierzoną korektę zamiast nazywać ją równoważnością.

Powtórz testy przy rzeczywistej częstotliwości aktualizacji modułu i częstotliwości zadania sterownika. Matematycznie poprawna konwersja nadal może zmienić zachowanie procesu, gdy filtrowanie, próbkowanie w czasie rzeczywistym, okres zadania lub opóźnienie alarmu różnią się od projektu SLC.

Kontroluj zmiany zakresu po rozruchu

Limity inżynierskie nie powinny stawać się przypadkowymi wartościami receptury HMI. Zmiana zakresu przetwornika lub wartości granicznej skalowania może przesunąć alarmy, zmienić działanie PID, warunki zezwolenia, sumy, raporty i trendy w historianie. Jeśli wymagana jest konfiguracja w czasie pracy, zastosuj kontrolę dostępu, kody przyczyn, walidację zakresu, rejestrowanie zmian i skoordynowaną procedurę aktualizacji.

Przechowuj zakres źródłowego przyrządu, katalogowy numer i format modułu, wartości graniczne danych surowych, wartości graniczne jednostek inżynierskich, mapowanie jakości, wyniki testów i zapis zatwierdzenia wraz z projektem. Szerszy przewodnik po limitach surowych i inżynierskich Logix SCL przedstawia terenową metodę wyznaczania wartości granicznych, a aktualne rodziny sterowników zebrano w kolekcji systemów PLC i PAC.

Perspektywa inżynierska

Największym ryzykiem skalowania nie jest wartość, która wyraźnie sygnalizuje usterkę. Jest nim wiarygodnie wyglądająca wartość o niewłaściwym nachyleniu, przesunięciu, jakości lub czasie. Traktuj każdy migrowany punkt jako układ pomiarowy, a nie skopiowaną instrukcję. Odtwórz kontrakt sygnału, przypisz skalowanie do jednej warstwy, zachowaj informacje o jakości i potwierdź zarówno zachowanie normalne, jak i nieprawidłowe przed przełączeniem systemu.
