Czy należy łączyć zaciski wspólne zasilaczy w systemach PLC?
Nowoczesne systemy PLC i siłowników często ulegają awariom lub działają nieprzewidywalnie z powodu nieprawidłowego uziemienia punktów wspólnych między izolow...
Kiedy proste pytanie dotyczące okablowania staje się zagrożeniem na poziomie całego systemu
We współczesnych przemysłowych systemach sterowania pozornie prosta decyzja — czy połączyć zaciski wspólne zasilaczy — może przesądzić o stabilności lub awarii systemu. Inżynierowie często zakładają, że odizolowane urządzenia mogą bezpiecznie wymieniać sygnały cyfrowe bez wyrównania potencjałów odniesienia. Rzeczywistość w obiekcie pokazuje coś innego.
Mieszane architektury obejmujące sterowniki PLC, siłowniki elektryczne i rozproszone moduły wejścia/wyjścia często ujawniają ukrytą zależność od wspólnego potencjału odniesienia. Zignorowanie tego faktu może prowadzić do dryftu sygnału, fałszywego wyzwalania lub całkowitej utraty komunikacji.
Przemysłowe schematy okablowania często pomijają wyraźne połączenia zacisków wspólnych, co powoduje problemy podczas integracji systemu.
Jak pętle odniesienia faktycznie definiują zachowanie sygnałów
Sygnały wejść cyfrowych nie są przesyłane w izolacji. Wyjście sterownika PLC i wejście siłownika muszą mieć zgodny potencjał odniesienia, zanim stany logiczne nabiorą znaczenia. Zwykle jest nim wspólny zacisk 0 VDC.
Architektura z jednym zasilaczem: przewidywalność dzięki projektowi
Gdy sterownik PLC, czujniki i siłowniki korzystają ze wspólnego zasilacza 24 VDC, system w naturalny sposób ustanawia stabilny potencjał odniesienia. Progi sygnałów pozostają spójne, a podatność na zakłócenia jest niewielka.
Środowiska z wieloma zasilaczami: początek niejednoznaczności
Problemy pojawiają się, gdy siłowniki korzystają z oddzielnych zasilaczy. Nawet niewielka różnica potencjałów między masami może zniekształcić interpretację stanu „WŁ./WYŁ.” na wejściu.
Producenci często wyraźnie wymagają wspólnego potencjału odniesienia między domenami zasilania sterownika i siłownika.
Kompromisy inżynierskie związane z łączeniem zacisków wspólnych
Połączenie szyn 0 V poprawia integralność sygnału, ale wprowadza również sprzężenie między domenami zasilania. Sprzężenie to może przenosić zakłócenia z jednego podsystemu do drugiego.
Kiedy połączenie zacisków wspólnych jest właściwym wyborem
Sygnały cyfrowe wejścia/wyjścia w architekturze jednostronnej wymagają wspólnego potencjału odniesienia. Bez niego progi wejściowe stają się nieustalone, a stany logiczne tracą deterministyczny charakter.
W większości zastosowań sterowników PLC z napięciem 24 VDC połączenie zacisków wspólnych nie jest opcjonalne — ma fundamentalne znaczenie dla zamknięcia obwodu.
Kiedy należy zachować izolację
W środowiskach o wysokim poziomie zakłóceń lub w instalacjach rozległych preferowana może być izolacja galwaniczna. W takich przypadkach bezpośrednie połączenie zacisków wspólnych zastępuje się układami kondycjonowania sygnału lub izolowanymi modułami wejścia/wyjścia.
Zasilacze z wieloma zaciskami często ułatwiają kontrolowaną dystrybucję wspólnego potencjału między podsystemami.
Rzeczywiste układy przemysłowe i ukryte ograniczenia
W kompaktowych szafach sterowniczych inżynierowie zazwyczaj łączą szyny 0 V na jednej listwie zaciskowej. Zapewnia to spójny punkt odniesienia dla sterownika PLC, modułów wejścia/wyjścia i układów siłowników.
W instalacjach rozproszonych, takich jak maszyny modułowe lub sieci przenośników, odległość fizyczna komplikuje zachowanie ciągłości potencjału odniesienia. Spadek napięcia na przewodzie powrotnym staje się rzeczywistym czynnikiem projektowym.
Urządzenia obiektowe złączne wykorzystujące interfejsy M12 wprowadzają kolejny poziom złożoności. Rozgałęźniki lub przewody typu pigtail stają się czasem jedynym praktycznym punktem dostępu do połączenia potencjału odniesienia.
Okablowanie obiektowe oparte na M12 zmusza inżynierów do zarządzania punktami odniesienia poza tradycyjnymi granicami szafy sterowniczej.
Rozproszone wejścia/wyjścia i systemy sieciowe zmieniają zasady
Współczesne architektury wykorzystujące IO-Link, Modbus i zdalne koncentratory wejścia/wyjścia oddzielają zasilanie logiki od zasilania urządzeń obiektowych. To rozróżnienie często dezorientuje inżynierów podczas uruchamiania.
Procesor CPU lub interfejs sieciowy może być całkowicie izolowany, podczas gdy zaciski obiektowe nadal wymagają wspólnego potencjału 0 V do przełączania sygnałów.
Tylko domena zasilania po stronie obiektowej wymaga połączenia zacisków wspólnych. Zasilanie elektroniki sterującej może pozostać izolowane bez wpływu na integralność logiki wejść/wyjść.

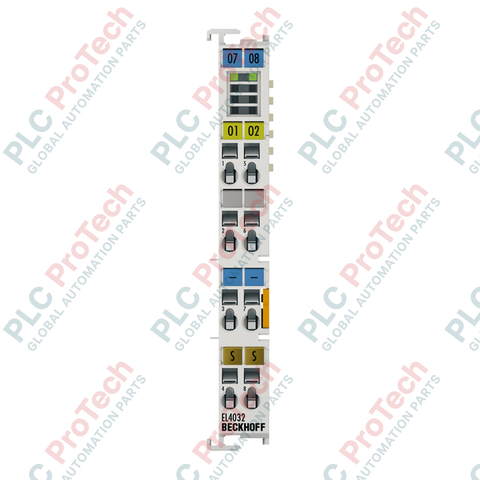

Architektury rozproszone rozdzielają zasilanie logiki i zasilanie obiektowe, ale potencjał odniesienia sygnału nadal zależy od domeny obiektowej.
W rozwiązaniach takich jak systemy PLC i PAC takie rozdzielenie jest obecnie standardową praktyką projektową, a nie wyjątkiem.
Dlaczego strategia potencjału odniesienia masy definiuje niezawodność systemu
W automatyce przemysłowej projektowanie potencjału odniesienia nie jest już drobnym szczegółem okablowania. Bezpośrednio wpływa na diagnostykę, czas bezawaryjnej pracy i interpretację sygnałów w systemach sterowania o dużej gęstości.
Niewłaściwe decyzje dotyczące uziemienia często ujawniają się jako usterki sporadyczne, a nie całkowite awarie. Sprawia to, że usuwanie problemów w środowisku produkcyjnym jest powolne i kosztowne.
W miarę jak coraz więcej systemów wykorzystuje modułowe wejścia/wyjścia i architektury hybrydowe, znaczenie uporządkowanej dystrybucji potencjału odniesienia nadal rośnie. Inżynierowie traktują obecnie projektowanie 0 V jako element architektury systemu, a nie tylko okablowania.
Powiązane komponenty przemysłowe i architektury systemowe, takie jak komponenty zasilania i elektryczne, pokazują, jak strategia uziemienia jest uwzględniana we współczesnym projektowaniu produktów.
Ostateczny wynik nadal zależy od oceny inżynierskiej
Nie ma uniwersalnej zasady pasującej do każdej instalacji. Jednak główna zasada pozostaje niezmienna: jeśli dwa urządzenia wymieniają jednostronne sygnały cyfrowe, muszą mieć wspólną, zdefiniowaną ścieżkę potencjału odniesienia.
Izolacja jest skutecznym rozwiązaniem, ale musi być zastosowana celowo. Niekontrolowana izolacja tworzy niejednoznaczność, a niejednoznaczność jest wrogiem deterministycznego sterowania.
Najlepsze projekty nie unikają łączenia zacisków wspólnych — zapewniają kontrolę nad tym, jak i gdzie następuje to połączenie.
