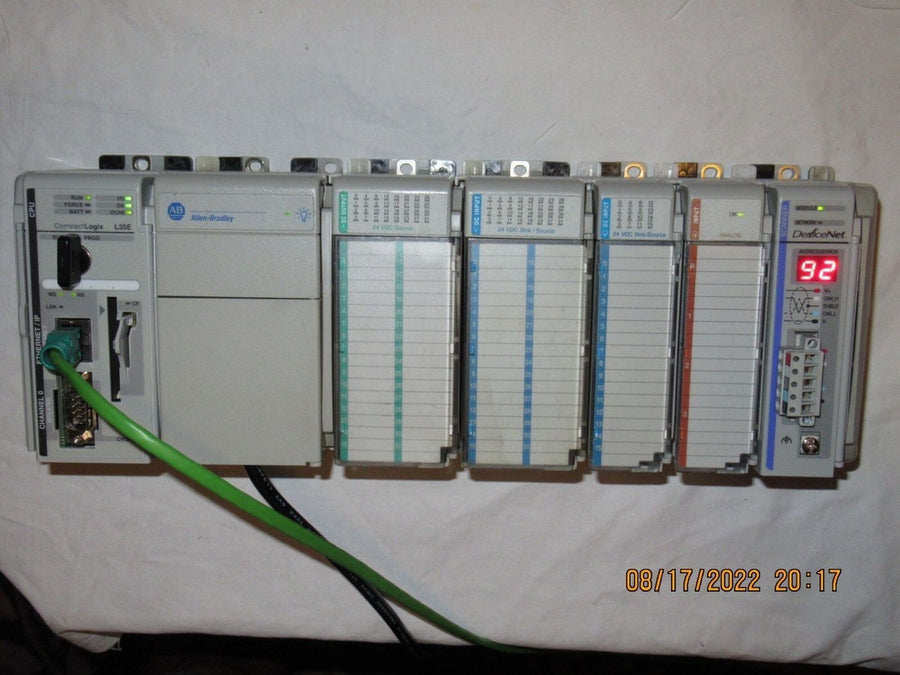

LED สถานะโมดูล (MS) และสถานะเครือข่าย (NS) บน 1769-L35E สามารถจำแนกข้อผิดพลาด EtherNet/IP ได้หลายประเภทอยู่แล้ว แต่โรงงานต่าง ๆ ยังคงเปลี่ยนสวิตช์ใหม่ก่อนที่จะมีใครถ่ายภาพรูปแบบไฟ ยิ่งไปกว่านั้น วิศวกรมักสันนิษฐานว่า GSV ของออบเจ็กต์ MODULE จะให้สีเดียวกับที่แผงด้านหน้าแสดง แต่ไม่ใช่เช่นนั้น สถานะ LED ถูกคำนวณภายในเฟิร์มแวร์ของโมดูลจากสถานะข้อมูลระบุตัวตน TCP/IP และตัวจัดการการเชื่อมต่อ และไม่ได้สะท้อนอยู่ในฟิลด์ MODULE[slot].MS ที่สามารถใช้เป็นแท็กได้ การจำลองตัวบ่งชี้ในลอจิกต้องใช้ CIP Get_Attribute_Single กับออบเจ็กต์ตัวบ่งชี้ LED (คลาส 0x0047)

รูปแบบสองสีของ MS และ NS เป็นเครื่องมือวิเคราะห์ปัญหา EtherNet/IP บน CompactLogix ที่รวดเร็วที่สุด—หากบันทึกไว้ก่อนตัดไฟแล้วจ่ายไฟใหม่

ความหมายมาตรฐานของ MS/NS

แผนผังออบเจ็กต์คลาส 0x47

ODVA กำหนดออบเจ็กต์ตัวบ่งชี้ LED ให้มีอินสแตนซ์สำหรับตัวบ่งชี้ทางกายภาพแต่ละตัว บนพอร์ตในตัวของ CompactLogix:

• อินสแตนซ์ 1 — สถานะโมดูล (MS)
• อินสแตนซ์ 2 — สถานะเครือข่าย (NS)
• แอตทริบิวต์ 3 — สถานะ LED (enum USINT; ตรวจสอบกับ EDS ของโมดูล)

ค่า enum ทั่วไปของแอตทริบิวต์ 3 มีลักษณะดังนี้: 0 ปิด, 1 แดงติดค้าง, 2 แดงกะพริบ, 3 เขียวติดค้าง, 4 เขียวกะพริบ, 5 แดง/เขียวติดค้าง, 6 แดง/เขียวกะพริบ รุ่นเฟิร์มแวร์อาจแตกต่างกัน—ควรตรวจสอบกับ EDS ทุกครั้งก่อนเขียนหน้าจอ HMI ที่อ้างว่า “IP ซ้ำ” จากค่าจำนวนเต็มดิบ

การกำหนดค่า MSG

ประเภทข้อความ: CIP Generic
บริการ: Get Attribute Single (0x0E)
คลาส: 0x47
อินสแตนซ์: 1 (MS) หรือ 2 (NS)
แอตทริบิวต์: 3
ปลายทาง: แท็ก SINT/USINT ขนาด 1 ไบต์
เส้นทาง: แบ็กเพลนไปยังพอร์ตในตัว (เช่น 1,0) — ไม่ใช่ลูปแบ็ก IP
ช่วงเวลา: 500 มิลลิวินาทีถึง 1 วินาทีต่อคู่ MSG

ข้อความ CIP Generic ที่เปิดอยู่แต่ละข้อความใช้ทรัพยากรการเชื่อมต่อบนพอร์ตเดียวกับที่คุณอาจกำลังจัดสรรให้กับ I/O และ HMI อยู่แล้ว อย่าโพลทุก 10 มิลลิวินาที “เพียงเพื่อให้ตอบสนองเร็ว”

ถอดรหัสค่า LED enum เป็นคำอธิบายแบบ STRING สำหรับแบนเนอร์ HMI ผู้ปฏิบัติงานไม่ควรต้องจำค่าจำนวนเต็มของ CIP

โครงร่างการถอดรหัส Structured Text

IF MSG_LED_NS.DN THEN
  ModuleDiag.NS_State := ModuleDiag.NS_Raw;
  CASE ModuleDiag.NS_State OF
    0: ModuleDiag.NS_Description := 'ดับ - ไม่มี IP/ไฟเลี้ยง';
    3: ModuleDiag.NS_Description := 'เขียวติดค้าง - เชื่อมต่อแล้ว';
    4: ModuleDiag.NS_Description := 'เขียวกะพริบ - ไม่ทำงาน';
    1: ModuleDiag.NS_Description := 'แดงติดค้าง - IP ซ้ำ';
    2: ModuleDiag.NS_Description := 'แดงกะพริบ - การเชื่อมต่อหมดเวลา';
  END_CASE;
END_IF;

การตรวจสอบบนโต๊ะทดสอบ

1. ถ่ายภาพแผงด้านหน้า MS/NS แล้วเปรียบเทียบกับแท็กที่ถอดรหัสได้ขณะออนไลน์
2. ถอดสาย Ethernet: NS ควรเปลี่ยนจากเขียวติดค้าง
3. ทำให้ IP บนแล็ปท็อปซ้ำชั่วคราว: NS สีแดงติดค้างคือสัญญาณ ACD ที่คาดไว้
4. ระงับการเชื่อมต่อ Class 1 แล้วตรวจสอบว่ารูปแบบไฟเขียวกะพริบหรือการหมดเวลาตรงกับตาราง
5. ตรวจสอบให้ .ER ของ MSG ยังคงว่างอยู่ ข้อผิดพลาดของเส้นทางมักหมายถึงการเขียนไวยากรณ์แบ็กเพลนผิด

ใช้แท็กเหล่านี้เพื่อเก็บข้อมูลความผิดพลาดแรกในระบบแจ้งเตือน แทนการพึ่งพาผู้ปฏิบัติงานให้สังเกตไฟ LED กะพริบหลังประตูที่ล็อกอยู่ เซลล์ L35E รุ่นเก่าที่มักใช้งานจนถึงขีดจำกัดการเชื่อมต่อยังคงต้องมีการหารือเรื่องการย้ายระบบตามแผนงาน PLC/PAC ของโรงงาน ไม่ใช่การติดตั้งสวิตช์ที่ไม่มีการจัดการเพิ่มอีกตัว
