PULS PLANET qurilmalari 24 VDC yuklamalariga dinamik quvvat qo‘shadi

PULS o‘zining PLANET DIN-reykali quvvat manbalari oilasini 24 VDC yuklamasi doimiy bo‘lmagan sanoat shkaflari uchun ham taklif qilmoqda. 2026-yil 30-avgustda ko‘rib chiqilgan ishlab chiqaruvchi mahsulot sahifalarida yangi bir fazali va uch fazali modellar keltirilgan bo‘lib, ularda dinamik BonusPower, yuqori samaradorlik, ixcham kenglik, holat indikatsiyasi va uzoq xizmat muddati ta’kidlangan.

Muhandislik nuqtayi nazaridan eng muhim jihat — zaxira modeli. Mashina barqaror ishlashda kam tok iste’mol qilishi mumkin, biroq tormozlar bo‘shaganda, klapanlar almashganda, kontaktorlar tortilganda, sanoat kompyuterlari ishga tushganda yoki bir nechta o‘qlar bir vaqtda tezlashganda ancha katta talab yuzaga keladi. Belgilangan vaqt davomida belgilangan ortiqcha yuklamani bera oladigan quvvat manbai doimiy ravishda katta quvvat zaxirasini tanlash zaruratini bartaraf etishi mumkin. Biroq bu faqat o‘lchangan yuklama profili ishlab chiqaruvchining quvvat-vaqt hamda harorat cheklovlariga mos kelgandagina mumkin.

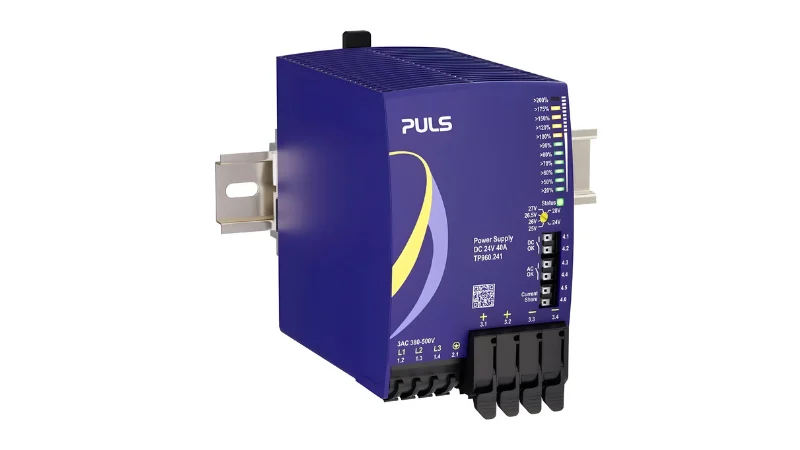

Uch fazali TP960 oilasi 960 W nominal quvvatni boshqariladigan, qisqa muddatli quvvat zaxirasi bilan birlashtiradi.

Dinamik BonusPower — energiya budjeti

PULS PLANET zaxirasini quvvat-vaqt integraliga asoslangan dinamik boshqaruv sifatida ta’riflaydi. Amaliy ma’noda, ortiqcha yuklama imkoniyati ikkinchi doimiy nominal ko‘rsatkich emas. Quvvat manbai qancha qo‘shimcha chiqish quvvati ishlatilganini va undan qancha vaqt foydalanilganini kuzatadi. Shu sababli cho‘qqilar orasidagi tiklanish vaqti maksimal cho‘qqi kabi muhimdir.

Ishlab chiqaruvchi TP960.241-Q modelini misol sifatida keltiradi: atrof-muhit harorati 45 °C gacha bo‘lganda, u nominal quvvatning 120 foizini uzluksiz yoki ko‘rsatilgan sharoitlarda 12 soniya davomida 200 foizigacha bera oladi. Bu raqamlar har bir PLANET modeli, kirish sharoiti, chiqish sozlamasi, o‘rnatish usuli yoki shkaf harorati uchun kafolat emas, balki loyihalash chegaralaridir.

To‘g‘ri tanlov tokning vaqtga bog‘liqligini aniqlashdan boshlanadi. Quvvatni qayta ulash, bir vaqtda ishga tushirish, mahsulotni almashtirish, tiqilishni bartaraf etish va takroriy nosozlikni tiklashni o‘z ichiga olgan to‘liq ishlab chiqarish ketma-ketligini o‘lchang. Bir martalik tok qisqichi bilan o‘lchangan cho‘qqi davomiylik va takrorlanishni ko‘rsatmasligi mumkin. PLC trendi yoki quvvat analizatori 150 foizlik talab 200 millisekund yoki 20 soniya davom etishini, shuningdek keyingi siklgacha quvvat manbai tiklanishga ulguradimi-yo‘qmi, ko‘rsatishi kerak.

Doimiy yuklama va issiqlik loyihasi asosiy mezon bo‘lib qoladi

Avval barqaror yuklamani hisoblang. PLC va masofaviy I/O, tarmoq kommutatorlari, sensorlar, HMI, relelar, xavfsizlik qurilmalari, klapan kollektorlar, tormozlar hamda doimiy tokda ishlaydigan kompyuter yoki yuritmalarni hisobga oling. Haqiqiy kengayish zaxirasini qo‘shing, biroq hujjatlashtirilmagan yuklamalar ro‘yxatini haddan tashqari katta umumiy koeffitsiyent ichida yashirmang. Doimiy talabni uzlukli yuklamalardan ajrating, shunda kelajakdagi o‘zgarishlar ayni model asosida baholanadi.

PULS PLANET oilasi uchun eng yuqori samaradorlik 97,2 foizgacha ekanini ko‘rsatadi. Eng yuqori samaradorlik eng yomon holatdagi samaradorlik bilan bir xil emas. Shkafdagi issiqlik hisob-kitoblarida tanlangan modelning haqiqiy kirish kuchlanishi, chiqish kuchlanishi, yuklamasi va atrof-muhit sharoitidagi yo‘qotish ma’lumotlaridan foydalanish kerak. Chiqish quvvatining pasaytirilishi, yon bo‘shliq, yo‘nalish, yaqin atrofdagi issiqlik manbalari, balandlik va shkaf ventilyatsiyasi foydalanish mumkin bo‘lgan quvvatga ta’sir qiladi.

Ishlab chiqaruvchining PLANET sharhida TP960 ixchamlik namunasi sifatida 79 mm kenglik va 1 200 g og‘irlik bilan keltirilgan. Reyka kengligi zich joylashgan panellarda yordam beradi, biroq foydalaniladigan joyga simlarning bukilish radiusi, yuqori tomondagi himoya, ventilyatsiya, redundansiya komponentlari va texnik xizmat ko‘rsatish uchun kirish imkoniyati ham kiradi. Qizib ketgan yuritmaga tirab yoki issiqlik oqimi ostiga o‘rnatilgan tor quvvat manbai chizma ko‘rsatganidan amalda kichikroq quvvatga ega bo‘lishi mumkin.

Himoya selektivligi tizimning mavjudligini belgilaydi

960 W, 24 VDC manba ko‘plab tarmoqlarni ta’minlashi mumkin, biroq quyi oqimdagi bitta qisqa tutashuv barcha kontrollerlar va tarmoq qurilmalarini o‘chirib qo‘ymasligi kerak. Tizimga quvvat manbaining tokni cheklash yoki ortiqcha yuklamaga javob berish xususiyati bilan mos ishlaydigan, muvofiqlashtirilgan tarmoq himoyasi kerak. Quvvat manbai bera oladigan tokdan ko‘proq tok talab qiladigan himoya qurilmasi zanjirni tez uzmasligi mumkin, haddan tashqari sezgir qurilma esa odatiy ishga tushish toki vaqtida ishga tushib ketadi.

Kritik boshqaruv, aloqa, dala yuklamalari va ishga tushish toki yuqori bo‘lgan qurilmalarni maqsadli quvvat domenlariga ajrating. Elektron zanjir himoyachilari kanal holati va sozlanadigan chegaralarni ta’minlashi mumkin, boshqa tarmoqlar uchun esa saqlagichlar yoki avtomatik o‘chirgichlar mos keladi. Tanlov o‘tkazgich himoyasi, qisqa tutashuv toki, yuklama sig‘imi, me’yoriy talablar va quvvat manbaining e’lon qilingan xususiyatlariga bog‘liq.

Quvvat komponentlarini sanoat quvvat manbalari to‘plamida taqqoslash mumkin, tarmoq qurilmalari esa avtomatik o‘chirgichlar bo‘limida guruhlangan. Yakuniy loyiha uchun aynan tanlangan quvvat manbai va himoya qurilmasi bo‘yicha muvofiqlashtirish ma’lumotlari talab qilinadi.

Holat signallari aniq belgilangan mashina javobini boshqarishi kerak

PLANET qatorida vizual yuklama indikatsiyasi, tanlangan modellarda esa AC-OK va DC-OK rele chiqishlari mavjud. Bu signallar PLC kirish muammosi, chiqish kuchlanishining pasayishi, ortiqcha yuklama va quyi oqimdagi tarmoqning uzilishini farqlaganda eng foydali bo‘ladi. Umumiy “quvvat xatosi” signali texnik xizmat ko‘rsatishga kam yo‘nalish beradi va kuchlanish tiklanishi bilanoq yo‘qolib qolishi mumkin.

Signal chegaralari, kechikishlar, ichki quvvat yo‘qolgandagi rele holati va PLC kirishining ishlashini qayd eting. Mashina darhol to‘xtashi, boshqariladigan siklni yakunlashi, ma’lumotlarni saqlashi yoki muhim bo‘lmagan yuklamani ajratishi kerakmi — buni oldindan belgilang. Agar HMI yoki tarmoq kommutatori ishdan chiqayotgan quvvat manbai bilan bir xil manbadan ta’minlansa, diagnostika yo‘li ham yo‘qolishi mumkin; mustaqil signal yo‘li yoki buferlangan boshqaruv quvvati dalillarni saqlab qolishi mumkin.

Redundansiya va parallel ishlash tizim darajasidagi sinovlarni talab qiladi

Ayrim PLANET variantlari parallel ulanishni qo‘llab-quvvatlaydi, bir fazali sharhda esa integratsiyalangan redundansiya funksiyasiga ega model keltirilgan. Parallel ishlash imkoniyati avtomatik ravishda redundant tizim yaratmaydi. Muhandislar tokni taqsimlash, izolyatsiya, simlarning simmetriyasi, nosozlikni cheklash, issiqlik yuklamasi va qolgan bitta qurilma nosozlikdan keyin talab qilinadigan doimiy yuklamani ko‘tara olishini tasdiqlashi kerak.

Redundansiya sinovida har bir kirish manbai va har bir quvvat manbai chiqishini alohida uzib ko‘rish kerak. Arxitektura bunday holatga bardosh berishi kutilsa, ichki qisqa tutashuv yoki ishdan chiqqan chiqish yo‘lini ham taqlid qilish lozim. Chiqish kuchlanishining pasayishi, DC-OK vaqti, kontroller xatti-harakati hamda yuklamaning o‘tishini kuzating. Bir juft quvvat manbaini bir xil yuqori tomondagi avtomatik o‘chirgich yoki klemma blokiga ulash umumiy nosozlik nuqtalarini baribir qoldiradi.

Bir fazali PLANET variantlari yana bir kirish imkoniyatini qo‘shadi, biroq almashtirishdan oldin modelga xos redundansiya va signalizatsiya funksiyalarini tekshirish kerak.

Faqat odatiy ishlashni emas, cheklovlarni ham ishga tushirib tekshiring

Ishlab chiqarishga chiqarishdan oldin sovuq ishga tushirish, issiq qayta ishga tushirish, maksimal ishlab chiqarish ketma-ketligi, sikllarni tez takrorlash, chiqish kuchlanishini sozlash, qisqa tutashuv, ortiqcha yuklama, tarmoqning uzilishi, tegishli hollarda kirish fazasining yo‘qolishi va qayta tiklanishni sinang. Kuchlanishni faqat quvvat manbai klemmasida emas, eng uzoqdagi kritik yuklamada ham qayd eting. Kabeldagi pasayish va ulagich qarshiligi manba texnik me’yor doirasida qolgan paytda mahalliy kuchlanish pasayishiga olib kelishi mumkin.

Xizmat muddati va MTBF ko‘rsatkichlarini ham kontekstda baholash kerak. PULS PLANET uchun kamida 100 000 soatlik xizmat muddati maqsadini bildiradi, aniq qiymatlar esa qurilma ma’lumotlarida belgilanadi. Xizmat muddati belgilangan sharoitlarda eskirishgacha bo‘lgan davrni anglatadi; MTBF esa statistik ishonchlilik ko‘rsatkichidir. Ularning hech biri shkafdagi o‘lchangan harorat, kuchlanish sakrashlaridan himoya, ifloslanishni nazorat qilish yoki almashtirish rejasining o‘rnini bosa olmaydi.

Muhandislik bahosi

Dinamik quvvat boshqaruvi zamonaviy 24 VDC yuklama profillariga mazmunli yechimdir. Loyihada qisqa cho‘qqilar ustun bo‘lsa, u reyka joyi va energiya o‘zgartirishdagi yo‘qotishlarni kamaytirishi mumkin. Zaxira ko‘rsatkichlaridan noma’lum doimiy yuklamani, yomon tarmoq selektivligini yoki qizib ketgan shkafni oqlash uchun foydalanilsa, bu foyda yo‘qoladi.

PLANET’ning eng yaxshi qo‘llanilishi aniq model ma’lumotlarini qayd etilgan yuklama grafigi, issiqlik hisobi, himoya tahlili, signalizatsiya strategiyasi va noodatiy holatlar sinovi bilan birlashtiradi. Shu tarzda qaralganda, BonusPower marketingdagi qo‘shimcha imkoniyat emas, balki o‘lchanadigan energiya sig‘imiga aylanadi, quvvat manbai esa hujjatlashtirilgan mavjudlik arxitekturasining bir qismi bo‘ladi.
