Kinetix 350: Hướng dẫn xác nhận thay thế đầu nối

Đầu nối servo là một phần của hệ thống phản hồi và nguồn, không phải là linh kiện phần cứng thông dụng. Một linh kiện thay thế có thể có vỏ và số lượng chân chính xác, vượt qua kiểm tra thông mạch nhanh, nhưng vẫn gây ra lỗi phản hồi chập chờn, suy giảm khả năng chống nhiễu, phanh không đáng tin cậy hoặc các điều kiện xử lý sự cố không an toàn. Vì vậy, nhiệm vụ kỹ thuật là chứng minh tính tương đương về chức năng tại đúng giao diện Kinetix 350.

Việc thay thế có kiểm soát sẽ đối chiếu các chi tiết về điện, cơ khí và lắp đặt với cụm được phê duyệt trước khi cấp điện cho trục.

Bắt đầu từ giao diện, không phải hình dạng đầu nối

Các bộ truyền động Kinetix 350 có nhiều điểm kết nối khác nhau về mặt vật lý, bao gồm nguồn động cơ, phản hồi động cơ, I/O, chức năng tắt mô-men xoắn an toàn, nguồn dự phòng và kết nối bus DC hoặc mạch shunt. Các linh kiện trông tương tự nhau không thể thay thế cho nhau. Trước khi tìm phương án thay thế, hãy ghi lại đầy đủ mã sản phẩm của bộ truyền động, mã sản phẩm của động cơ, số hiệu cáp, ký hiệu phía bộ truyền động, giới tính đầu nối ghép, kiểu định hướng và số lượng tiếp điểm.

Rockwell Automation xác định 2090-K2CK-D15M là bộ đầu nối phản hồi động cơ dành cho giao diện phản hồi dạng vỏ D mật độ cao 15 chân. Hãng cũng liệt kê 2097-CONN1 là bộ đầu nối thay thế cho các kết nối khác của bộ truyền động. Sự khác biệt này rất quan trọng: mô tả mua hàng như “bộ đầu nối Kinetix 350” quá chung chung để kiểm soát chính xác linh kiện được đưa đến tủ điện.

Hồ sơ kho phải xác định giao diện và phiên bản, không chỉ đơn thuần xác định dòng bộ truyền động. Đính kèm sơ đồ chân đã phê duyệt, bản vẽ lắp ráp, thông số kỹ thuật tiếp điểm bấm, cấu tạo cáp và tiêu chí kiểm tra. Đối với phần cứng điều khiển chuyển động liên quan, bộ sưu tập Bộ truyền động & Điều khiển chuyển động cung cấp ranh giới danh mục hữu ích, còn các linh kiện phía bộ điều khiển có thể được kiểm tra trong Hệ thống PLC & PAC.

Cố định thiết kế tham chiếu trước khi thay thế

Sử dụng cụm của nhà sản xuất đang được lắp đặt làm chuẩn cơ sở. Chụp ảnh hướng của đầu nối và vỏ bảo vệ phía sau, dán nhãn cả hai đầu, đồng thời ghi lại cách đấu nối lớp chống nhiễu. Đo chiều dài cáp có thể tiếp cận và ghi chú xem đoạn chuyển động là cố định, uốn linh hoạt hay được đi qua máng cáp. Một linh kiện thay thế phù hợp với việc đi cáp cố định trên khay có thể nhanh chóng hỏng khi được dùng trên rô-bốt chuyển động hoặc trục tuyến tính.

Hãy lập bảng chân, nêu tên từng mạch và điểm đến của mạch đó. Đầu nối phản hồi Kinetix 350 có thể mang các tín hiệu phản hồi vi sai, thông tin chuyển mạch, tiếp điểm nhiệt, dây chung và nguồn encoder. Tài liệu về bộ truyền động hỗ trợ cấu hình nguồn encoder 5 V hoặc 9 V; phải chọn cấu hình chính xác cho thiết bị phản hồi đang lắp đặt. Việc cấp đồng thời cả hai mức hoặc áp dụng sai điện áp không phải là một thử nghiệm hợp lệ.

Tương đương về điện không chỉ là thông mạch

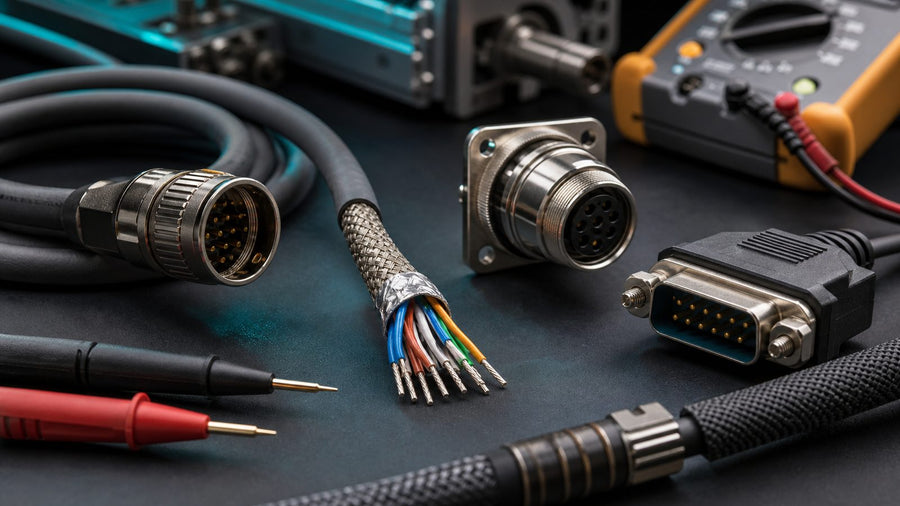

Bắt đầu bằng kiểm tra từng điểm nối khi hệ thống chưa được cấp điện. Xác minh từng tiếp điểm theo bảng chân được kiểm soát, kiểm tra hiện tượng chập giữa các chân liền kề và bảo đảm không có dây dẫn nào vô tình nối với vỏ. Đo riêng tính liên tục giữa lớp chống nhiễu và vỏ, vì đường dẫn của lớp chống nhiễu có thể đi qua kẹp vỏ bảo vệ phía sau thay vì qua chân tín hiệu. Ghi lại thiết bị đo, thang đo, giới hạn chấp nhận và kết quả để có thể lặp lại phép thử.

Chỉ kiểm tra thông mạch không thể chứng minh tính toàn vẹn của tín hiệu. Phản hồi vi sai phụ thuộc vào hình học cặp dây, trở kháng cáp, điện dung, độ bao phủ của lớp chống nhiễu và cách đấu nối được kiểm soát. Việc tháo xoắn quá dài tại đầu nối hoặc sử dụng dây đuôi chống nhiễu dài sẽ làm tăng khả năng nhiễu đồng mode. Vì vậy, cáp thay thế phải tái tạo bố trí cặp dây đã được chứng nhận và giữ các dây dẫn hở ngắn nhất theo yêu cầu của hướng dẫn lắp đặt.

Việc kiểm tra cách điện cần đặc biệt thận trọng. Điện áp của máy đo điện trở cách điện phù hợp với cáp nguồn độc lập có thể làm hỏng thiết bị điện tử encoder nếu thiết bị vẫn được kết nối. Hãy ngắt kết nối các thiết bị điện tử nhạy cảm và tuân thủ giới hạn kiểm tra của nhà sản xuất linh kiện. Xử lý các mạch phanh động cơ và mạch nhiệt như những chức năng riêng biệt; không được suy luận về chúng chỉ từ kết quả kiểm tra encoder đạt yêu cầu.

Cấu tạo cơ khí quyết định độ tin cậy tại hiện trường

Kiểm tra vật liệu tiếp điểm, lớp mạ, phạm vi cỡ dây, ống bấm, độ sâu lắp vào, khả năng giữ, cơ cấu định hướng và độ ăn khớp của vỏ bảo vệ phía sau. Một tiếp điểm chỉ được lắp một phần có thể vượt qua kiểm tra trên bàn nhưng bị tụt ra khi đầu nối ghép được lắp vào. Sử dụng đúng dụng cụ bấm và bộ định vị được chỉ định, kiểm soát chiều dài tuốt dây và thực hiện kiểm tra lực kéo có lập hồ sơ trên các mẫu đầu tiên.

Bộ phận chống kéo phải kẹp chặt vỏ cáp mà không làm dập các cặp tín hiệu. Vỏ phải đóng được mà không ép dây dẫn vào các chỗ uốn gấp. Xác nhận cụm hoàn thiện không chạm các đầu nối lân cận và duy trì bán kính uốn tối thiểu. Ở nơi cáp chuyển động, hãy chứng nhận toàn bộ cụm cáp và đầu nối theo bán kính uốn, số chu kỳ, gia tốc, mức tiếp xúc với dung dịch làm mát và nhiệt độ môi trường dự kiến.

Sử dụng phép thử phát hành theo từng giai đoạn

Trước khi kết nối linh kiện thay thế, hãy cô lập nguồn năng lượng đầu vào và chờ năng lượng tích trữ trong bộ truyền động được xả hết. Hướng dẫn lắp đặt của Rockwell cảnh báo rằng tụ điện của Kinetix 350 có thể giữ lại điện áp nguy hiểm và yêu cầu nhân sự chờ ít nhất năm phút trước khi chạm vào bộ truyền động. Xác minh không còn điện áp theo quy trình an toàn điện của cơ sở.

Đối chiếu linh kiện thay thế với một cụm đã được phê duyệt và hoạt động tốt. Sau khi kiểm tra bằng mắt và thử nghiệm trên bàn, kết nối cụm khi máy đã được cố định để ngăn chuyển động bất ngờ. Xác nhận bộ truyền động nhận diện phản hồi mà không phát sinh lỗi khởi tạo, nhiệt, phanh hoặc tắt mô-men xoắn an toàn. Chạy thử ở tốc độ thấp theo cả hai hướng, sau đó thực hiện các chuyển động ngày càng khắt khe hơn trong khi theo dõi xu hướng vị trí thực tế, vị trí được lệnh, sai số vị trí, vận tốc và lịch sử lỗi.

Một trình tự nghiệm thu hữu ích nên bổ sung thời gian duy trì, đảo chiều lặp lại, ngâm nhiệt và di chuyển cáp có kiểm soát. Lỗi chập chờn thường chỉ xuất hiện khi vỏ bảo vệ phía sau nóng lên hoặc cáp bị uốn. Nếu tác động vào cáp làm thay đổi sai số vị trí hoặc tạo ra nhiễu phản hồi, hãy dừng thử nghiệm và sửa lại cụm thay vì tăng bộ lọc hoặc ngưỡng lỗi.

Kiểm soát việc thay thế sau khi phê duyệt

Phát hành phương án thay thế dưới một mã linh kiện nội bộ duy nhất, kèm theo nhà sản xuất được phê duyệt, số hiệu chính xác của tiếp điểm và vỏ, thông số kỹ thuật cáp, hướng dẫn công việc lắp ráp và hồ sơ nghiệm thu. Lưu giữ mẫu đầu tiên cùng dữ liệu thử nghiệm. Việc kiểm tra khi tiếp nhận phải xác nhận ký hiệu và cấu tạo; một thay đổi vật liệu sau đó từ nhà cung cấp có thể làm mất hiệu lực của kết quả chứng nhận ban đầu.

Khoản tiết kiệm thương mại chỉ thực sự có ý nghĩa khi linh kiện thay thế trở nên ổn định và có thể lặp lại. Một đầu nối không có hồ sơ nhưng hoạt động được một lần sẽ chuyển chi phí sang việc xử lý sự cố, thời gian ngừng máy và nguy cơ hỏng động cơ. Quan điểm kỹ thuật đúng đắn rất đơn giản: hãy phê duyệt giao diện như một cụm được thiết kế hoàn chỉnh, không phải một túi linh kiện chỉ tương thích về hình thức.

Danh sách kiểm tra nghiệm thu thực tế

Trước khi lắp ráp

Xác nhận bộ truyền động, động cơ, giao diện, sơ đồ chân, nguồn encoder, cấp độ sử dụng của cáp, dụng cụ lắp tiếp điểm và phương pháp đấu nối lớp chống nhiễu. Giải quyết mọi khác biệt trên hồ sơ trước khi bấm tiếp điểm.

Trước khi cấp điện

Xác minh tính liên tục từng chân, cách ly, liên kết với vỏ, khả năng giữ tiếp điểm, bộ phận chống kéo, bán kính uốn và không có sợi dây thừa bị lỏng. Xác nhận các mạch an toàn và phanh đã được kiểm tra độc lập.

Trước khi đưa vào sản xuất

Hoàn tất thử nghiệm tốc độ thấp, toàn biên dạng, nhiệt và uốn mềm, đối chiếu với một mẫu tham chiếu đã biết tốt. Lưu trữ kết quả và cấm thay thế linh kiện chưa được xem xét trong cụm đã phê duyệt.
