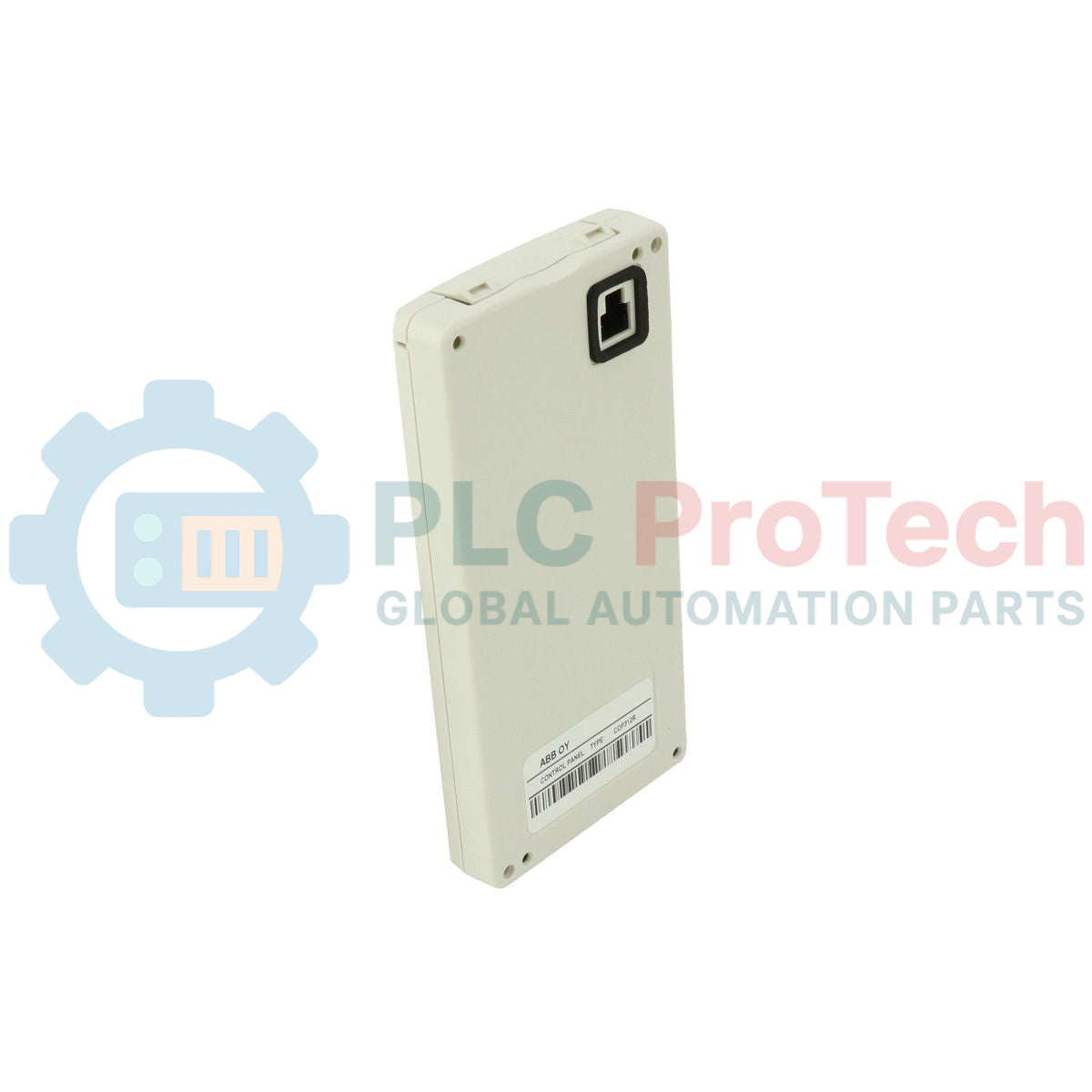

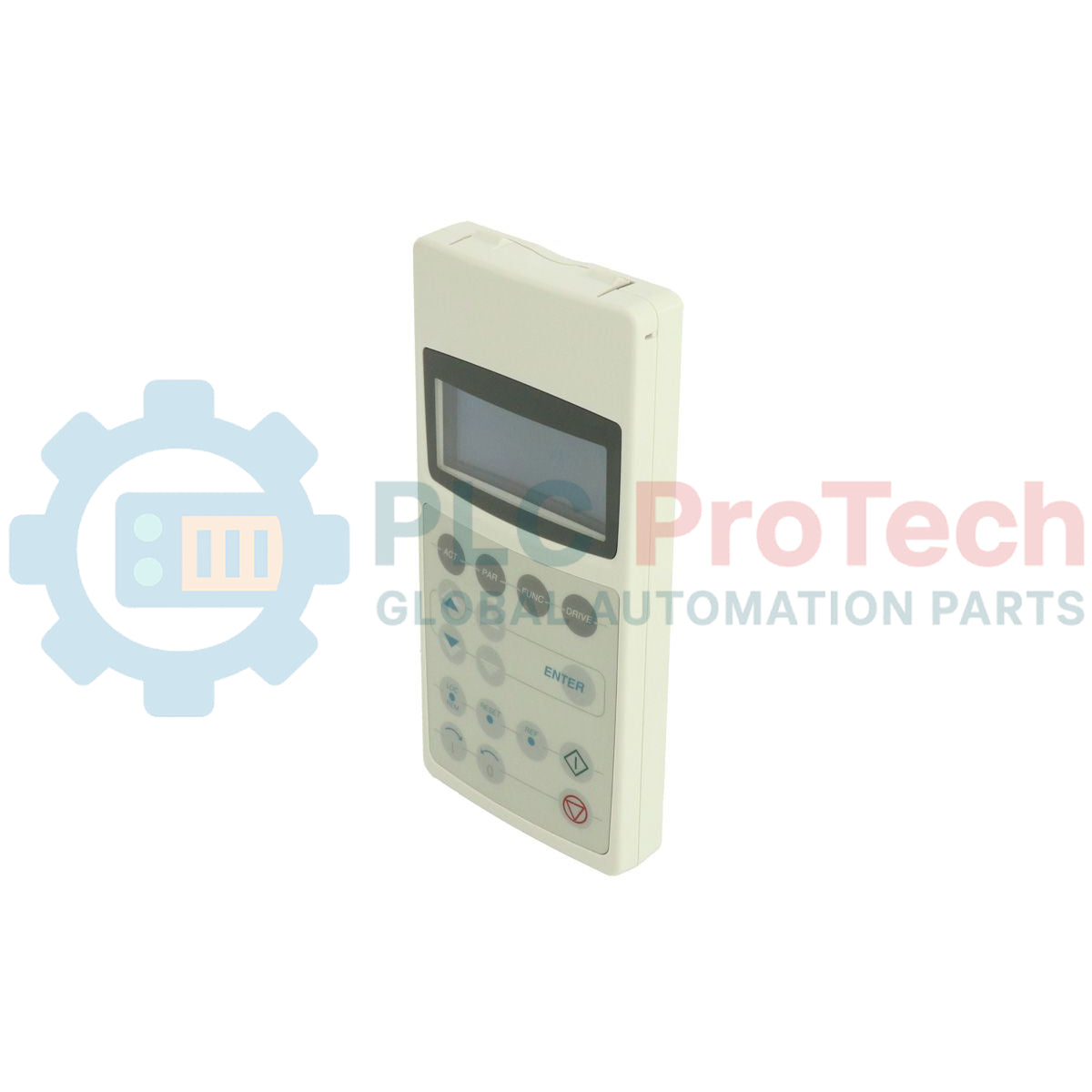

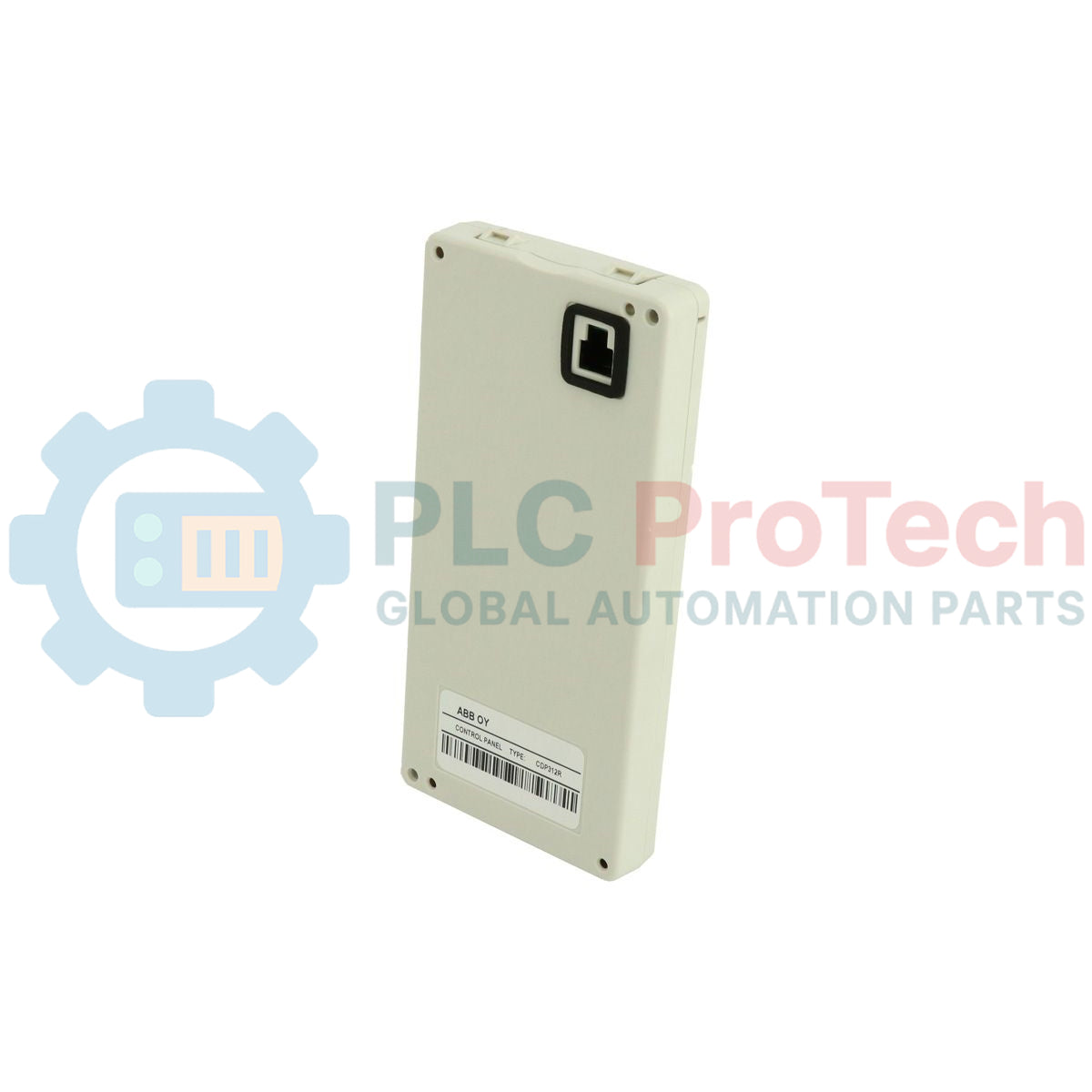

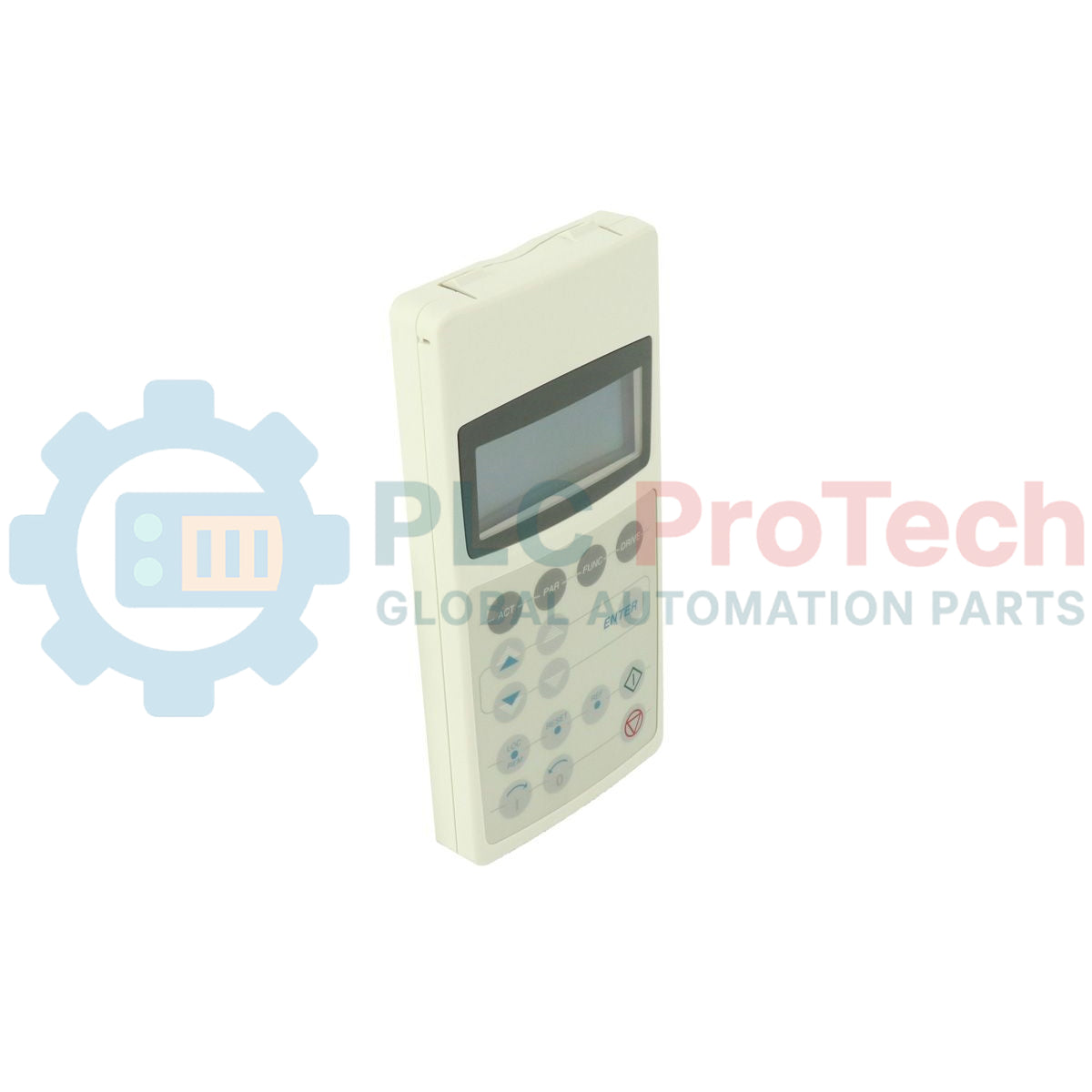

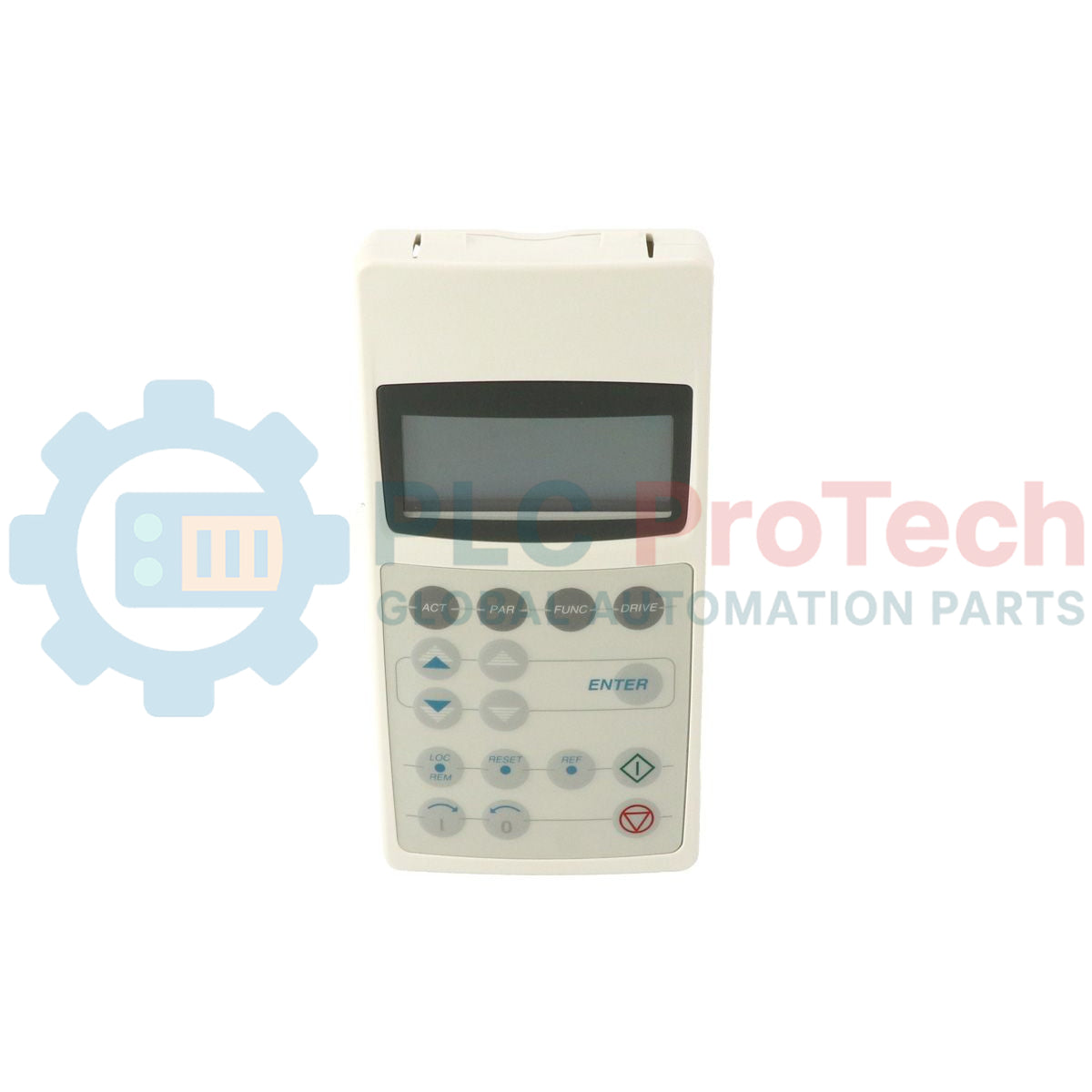

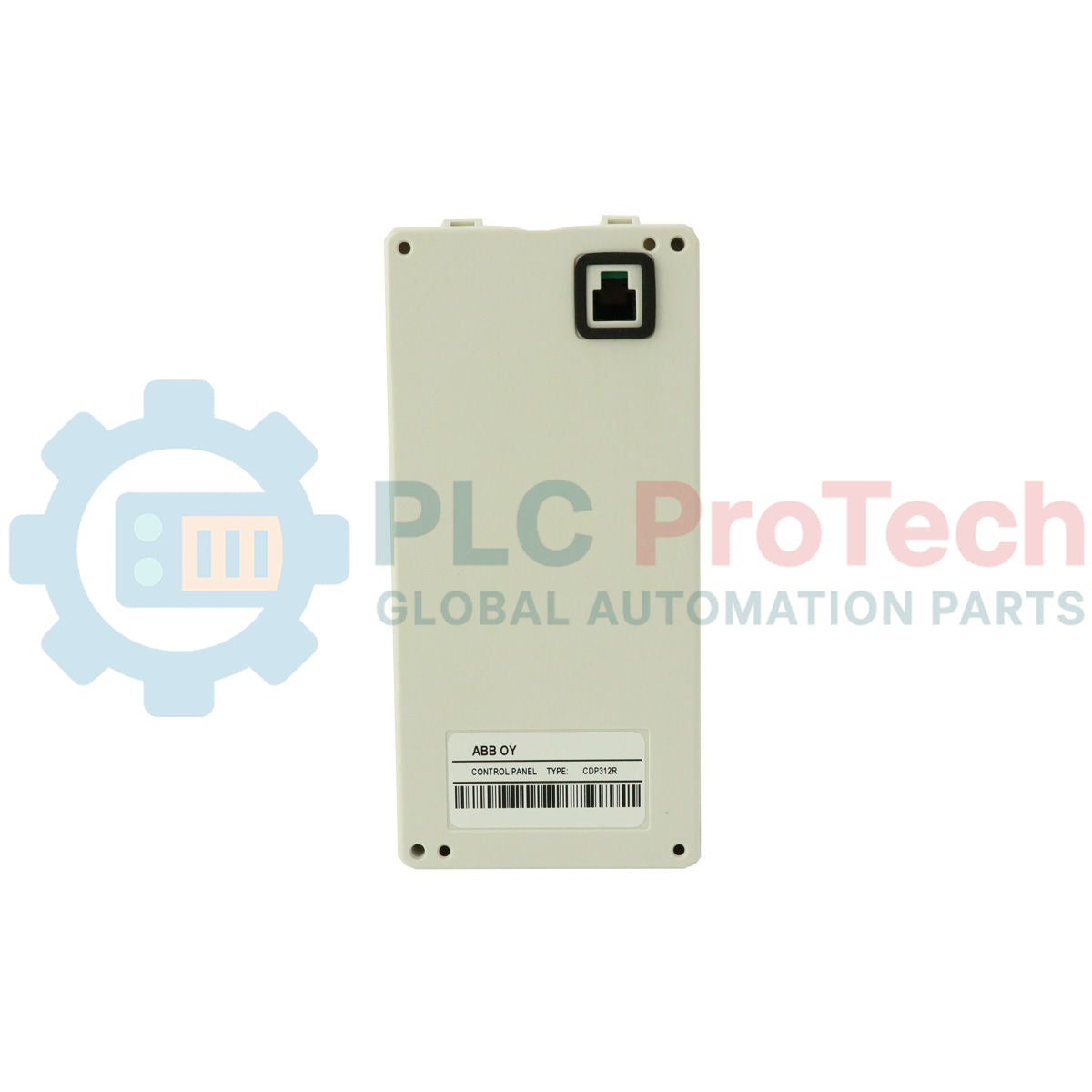

ABB 3ABD64378660 CDP-312R ACS600 idarəetmə paneli

Təsvir

ABB 3ABD64378660 CDP-312R uyğun ABB sənaye dəyişən sürətli ötürücülərin lokal monitorinqi, parametrlərinin konfiqurasiyası və idarə edilməsi üçün nəzərdə tutulmuş xüsusi ötürücü operator klaviaturası və insan-maşın istifadəçi interfeysi panelidir. CDP312 ailəsinə aid olan bu idarəetmə paneli texniki xidmət personalı ilə ötürücünün idarəetmə elektronikası arasında birbaşa interfeys rolunu oynayır.

Kompakt, əl ilə istifadə edilə bilən və qapıya montaj olunan konstruksiyaya malik CDP-312R iş vəziyyətinə, nasazlıqların diaqnostik jurnallarına, sürət istinadlarının tənzimlənməsinə və ötürücünün funksional parametrlərinə çıxış təmin edir. Paneldə menyular arasında naviqasiya və işə salma/dayandırma, həmçinin istiqamət əmrlərinin icrası üçün daxili displey ekranı və toxunma düyməli idarəetmə düymələri var.

ACS600 aparat seriyası ekosistemində ötürücü seçimi kimi xüsusi olaraq hazırlanmış ABB 3ABD64378660 paneli səmərəli istismara verməni, parametrlərin klonlanmasını və nasazlıqların aradan qaldırılmasını asanlaşdırır. Cəmi 21 mm fiziki dərinliyi və 0,5 kq xalis çəkisi sayəsində həm birbaşa ötürücü yuvasına qoşulma, həm də panel qapısına montaj üçün uyğun erqonomik interfeys təmin edir.

Xüsusiyyətlər

• İş parametrlərinin və diaqnostik mesajların aydın görünməsi üçün inteqrasiya edilmiş çoxsətirli displey ekranı.
• Ötürücü menyularında naviqasiya, sürət tənzimləmələri və lokal idarəetmə əmrləri üçün nəzərdə tutulmuş toxunma düyməli klaviatura interfeysi.
• ABB ACS600 seriyalı dəyişən tezlikli ötürücülərlə birbaşa uyğunluq.
• Hündürlüyü 170 mm, eni 80 mm və dərinliyi 21 mm olan incə profil.
• Əl ilə istifadə və ya qapıya montaj üçün nəzərdə tutulmuş yüngül konstruksiya (xalis çəki 0,5 kq).

Tətbiqlər

• ACS600 seriyalı sənaye dəyişən sürətli ötürücülər üçün lokal ötürücü operator interfeysi.
• Mühərrik idarəetməsinin qurulması, parametrlərin konfiqurasiyası və sazlanması üçün istismara vermə aləti.
• Siqnalların tarixçəsinə, aktiv nasazlıqlara və iş göstəricilərinə baxış üçün diaqnostika terminalı.
• Mühərrik idarəetmə mərkəzi (MCC) panelləri və sürücü korpusları üçün şkaf qapısı istifadəçi interfeysi.

Texniki spesifikasiyalar

Ümumi

Mexaniki və fiziki xüsusiyyətlər

Təsnifatlar və standartlar

Quraşdırma təlimatları

1. Quraşdırmadan əvvəl yoxlama: CDP-312R idarəetmə panelini qablaşdırmadan çıxarın və qoşmazdan əvvəl korpusda və arxa konnektor pinlərində görünən zədələrin olub-olmadığını yoxlayın.
2. Sürücüyə qoşulma: Paneli sürücünün idarəetmə blokundakı və ya montaj platformasındakı panel yuvası ilə hizalayın və kilidləmə mexanizmi işə düşənədək möhkəm basın.
3. Qapıya montaj (seçim): Şkaf qapısına montaj edirsinizsə, torpaqlama fasiləsizliyini və səs-küyün qarşısının alınmasını təmin etmək üçün uyğun panel qapı montaj dəstindən və ekranlanmış kabel dəstindən istifadə edin.
4. Əlaqənin yoxlanması: İşləmə zamanı fasiləli əlaqə xətalarının qarşısını almaq üçün rabitə interfeysi kabelinin möhkəm qoşulduğundan əmin olun.
5. Enerjinin verilməsinin yoxlanması: Əsas sürücüyə enerji verin və idarəetmə panelinin ekranının işə düşdüyünü və sürücünün vəziyyət ekranını göstərdiyini yoxlayın.

Konfiqurasiya / Dəyişdirmə

• Parametrlərin ehtiyat nüsxəsi: Mikroproqram yeniləmələrini və ya mühərrikin yenidən sazlanmasını həyata keçirməzdən əvvəl sürücü parametrləri dəstlərini yükləmək və ehtiyat nüsxəsini yaratmaq üçün panelin daxili yaddaş funksiyalarından istifadə edin.
• Dəyişdirmə proseduru: Mövcud CDP-312R klaviaturasını dəyişdirmək üçün yerli sürücü idarəetməsini təhlükəsiz şəkildə söndürün, köhnə paneli tutacağından çıxarın, yeni 3ABD64378660 qurğusunu qoşun və əlaqəni bərpa edin.
• Parametrlərin yüklənməsi: Yeni quraşdırılmış sürücüdə paneli dəyişdirirsinizsə, ehtiyat nüsxəsi yaradılmış parametrlər dəstini birbaşa panel yaddaşından sürücünün kontrollerinə yükləyin.
