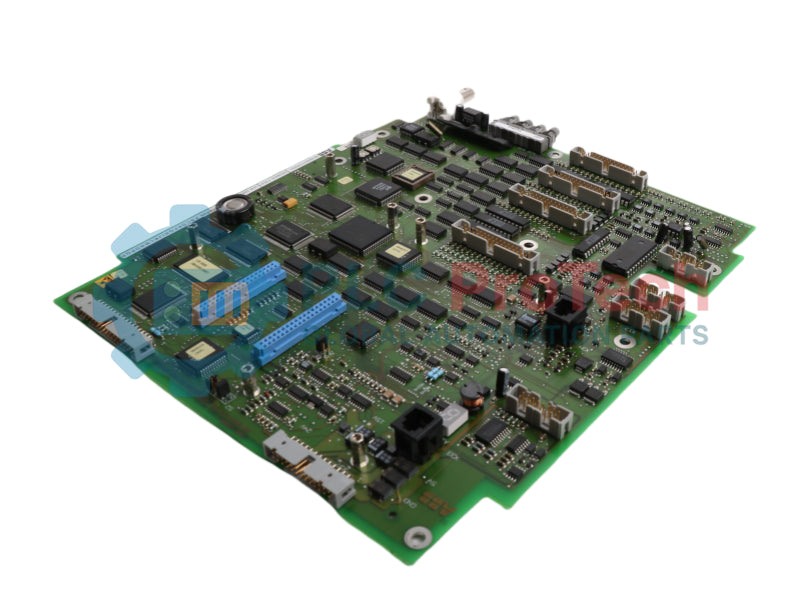

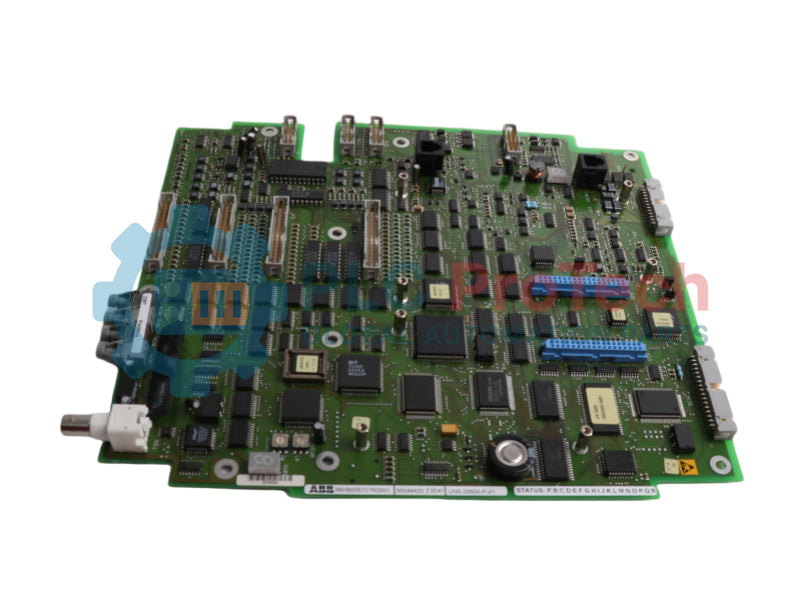

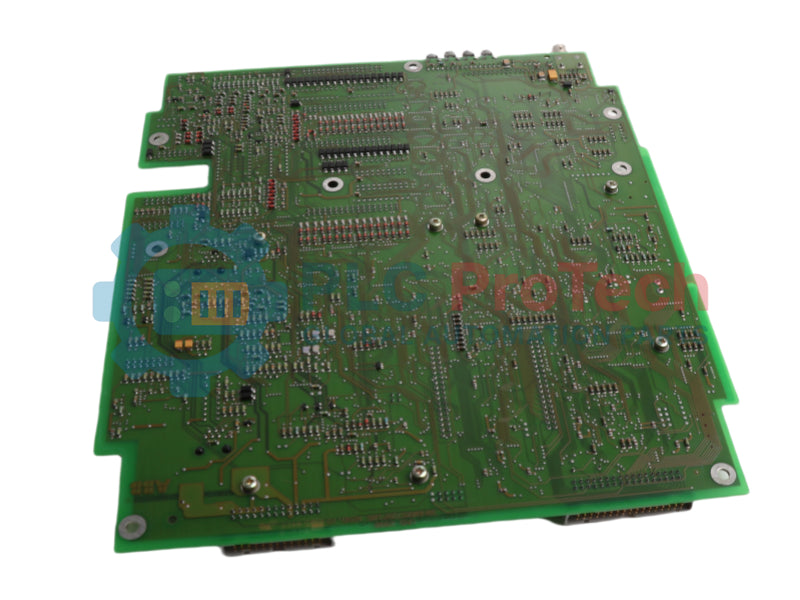

ABB 3BHB005727R0001 UNS2880A UNITROL 5000 həyəcanlandırma nəzarət lövhəsi

Təsvir

ABB 3BHB005727R0001 (model təyinatı UNS 2880A-P, V1) ABB UNITROL 5000 təsirləndirmə sistemləri üçün hazırlanmış mərkəzi idarəetmə platasıdır (COB). Generatorun təsirləndirilməsi və avtomatik gərginlik tənzimlənməsi (AVR) konfiqurasiyalarında mərkəzi prosessor bloku kimi fəaliyyət göstərən plata real vaxt rejimində idarəetmə alqoritmlərini icra edir, analoq və rəqəmsal sahə siqnallarını emal edir və güc tiristoru çevirici körpüsü üçün işə salma impulsları yaradır.

UNITROL 5000 arxitekturasında UNS 2880A-P alt rəflər arasında daxili rabitəni koordinasiya edir və iki kanallı ehtiyatlı idarəetmə konfiqurasiyalarını dəstəkləyir. Yüksək sürətli gərginlik tənzimlənməsi və maşın mühafizəsini həyata keçirmək üçün UNS 0880 çevirici interfeysi (CIN), UNS 2881 ölçmə bloku platası (MUB) və UNS 2882 genişləndirilmiş qapı idarəedicisi (EGC) daxil olmaqla periferik platalarla birbaşa interfeys yaradır.

Plata sahə mühəndisliyi və proses şəbəkəsinə inteqrasiya üçün nəzərdə tutulmuş optik lif və seriya kanallarını özündə birləşdirir. Bunlara paylanmış giriş-çıxış qovşaqları və lokal idarəetmə panelləri üçün optik ARCnet bağlantısı, yüksək sürətli ötürücü şini rabitəsi üçün optik DDCS bağlantısı, İstismara Vermə və Texniki Xidmət Aləti (CMT) vasitəsilə sazlama üçün optik HDLC portu və iki RS-485 panel şini interfeysi daxildir.

Xüsusiyyətlər

• ABB UNITROL 5000 təsirləndirmə sistemləri üçün mərkəzi prosessor bloku (COB)
• Tiristor çevirici körpüləri üçün birbaşa qapı idarəetməsi və işə salma impulslarının yaradılması
• Kanallararası izləmə ilə iki kanallı ehtiyatlı işi dəstəkləyir
• Daxili giriş-çıxışlar: 32 rəqəmsal giriş (24 VDC), 36 rəqəmsal çıxış (24 VDC), 7 analoq giriş (10 V) və 8 analoq çıxış (10 V)
• Real vaxt rejimində qovşaqların sinxronlaşdırılması və operator panelləri üçün optik ARCnet token-ring interfeysi
• 4 Mbit/s-ə qədər məlumat ötürmə sürətini dəstəkləyən optik DDCS interfeysi
• Fərdi kompüter əsaslı diaqnostika, parametrlərin yüklənməsi və CMT utilitləri üçün xüsusi optik HDLC interfeysi
• UNS 0880 CIN, UNS 2881 MUB və UNS 2882 EGC alt sistem plataları üçün xüsusi aparat interfeysləri

Tətbiqlər

• Enerji təchizatı və sənaye sinxron generatorlarının təsirləndirmə sistemlərində mərkəzi tənzimləmə və avtomatik gərginlik idarəetməsi
• UNITROL 5000 istifadə edən turbo-, hidro- və qaz-turbin təsirləndirmə sistemləri üçün iki kanallı ehtiyatlı idarəetmə
• Statik təsirləndirmə çeviricilərində işə salma impulslarının yaradılması və qapalı dövrəli sahə cərəyanının tənzimlənməsi
• Köhnə UNITROL 5000 təsirləndirmə idarəetmə şkafları üçün birbaşa əvəzedici və texniki xidmət ehtiyat hissələri

Texniki xüsusiyyətlər

Qoşulmalar / İnterfeyslər

• ARCnet optik portları: Eyni səviyyəli COB idarəediciləri, AF C094 panelləri və paylanmış ARCnet giriş-çıxış qovşaqları ilə real vaxt rejimində rabitə üçün ötürmə və qəbul optik portları.
• DDCS optik kanalı (A130/A131): Ötürücü sistemi və sahə şini modulları ilə rabitə üçün 4 Mbit/s-ə qədər sürətdə işləyən yüksək sürətli optik bağlantı.
• HDLC optik kanalı (A132/A133): Əməliyyat proqram təminatının yenilənməsi və CMT texniki xidmət proqramı üçün fərdi kompüter bağlantısına həsr olunmuş optik rabitə portu.
• RS-485 seriya konnektorları: UNS 0874 Xidmət Paneli (SPA) üçün X33/X34 portları və köməkçi interfeys bağlantısı üçün X18 konnektoru daxil olmaqla iki seriya kanalı.
• Alt sistemlərarası bağlantı başlıqları: Birbaşa UNS 0880 CIN, UNS 2881 MUB və UNS 2882 EGC modullarına qoşulan xüsusi plata başlıqları və lent kabel konnektorları.
