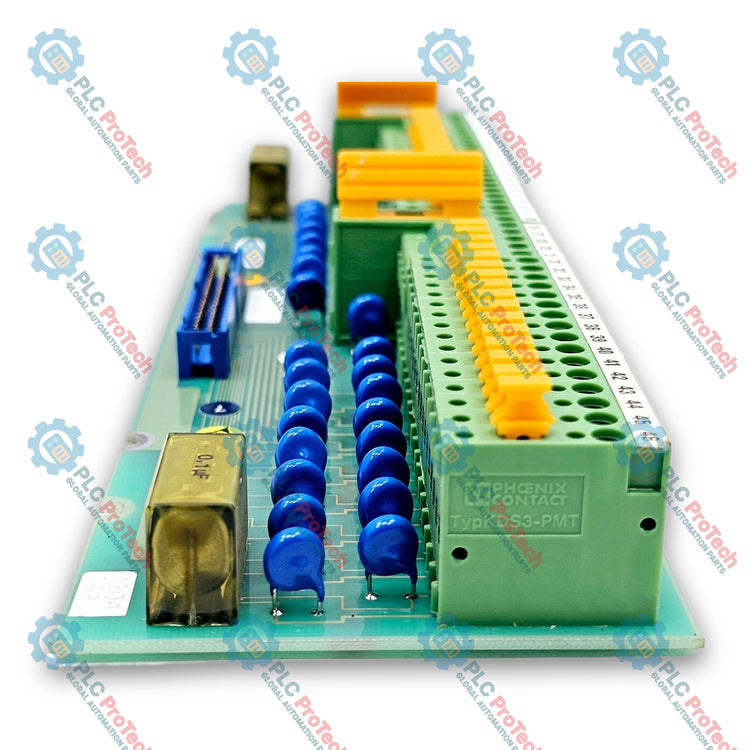

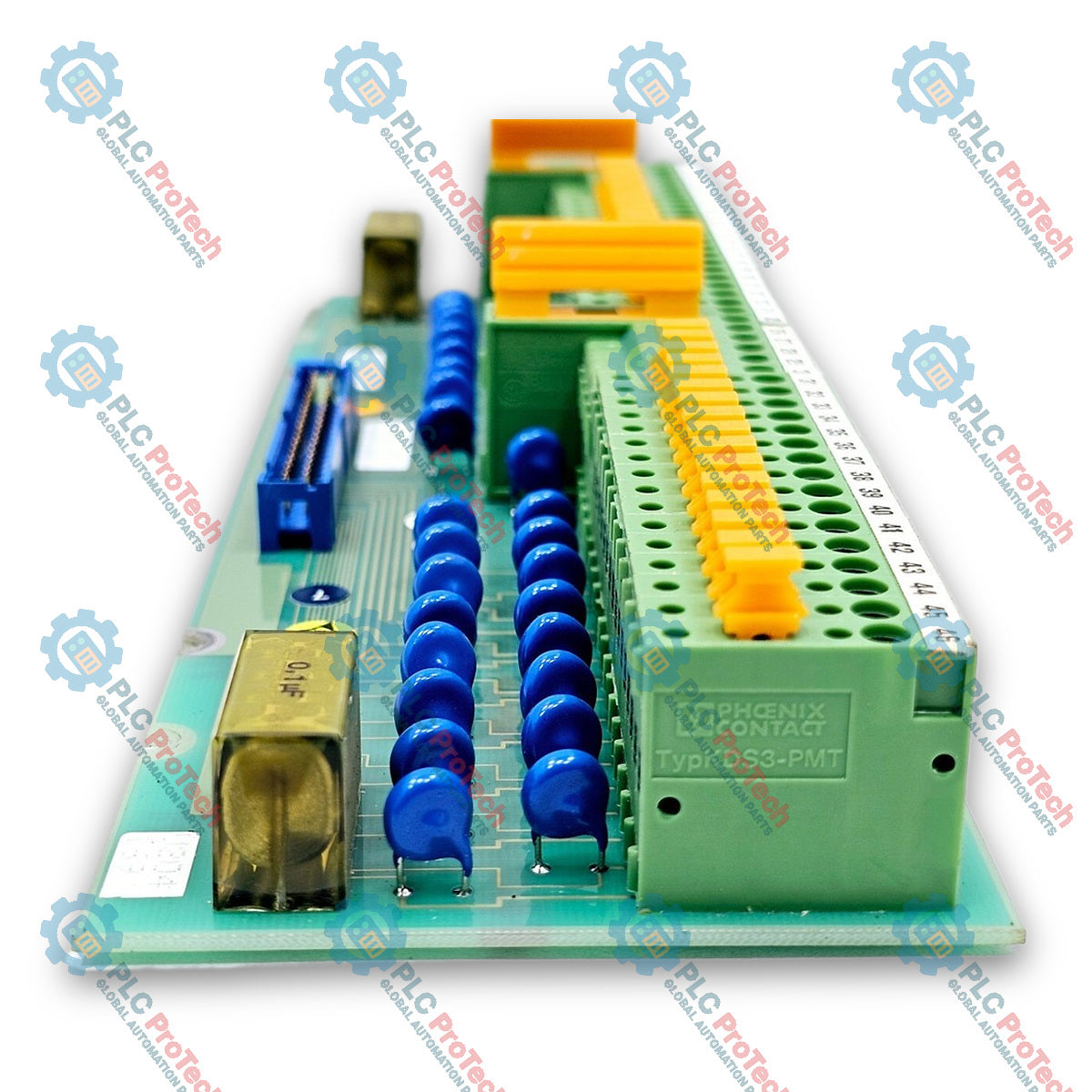

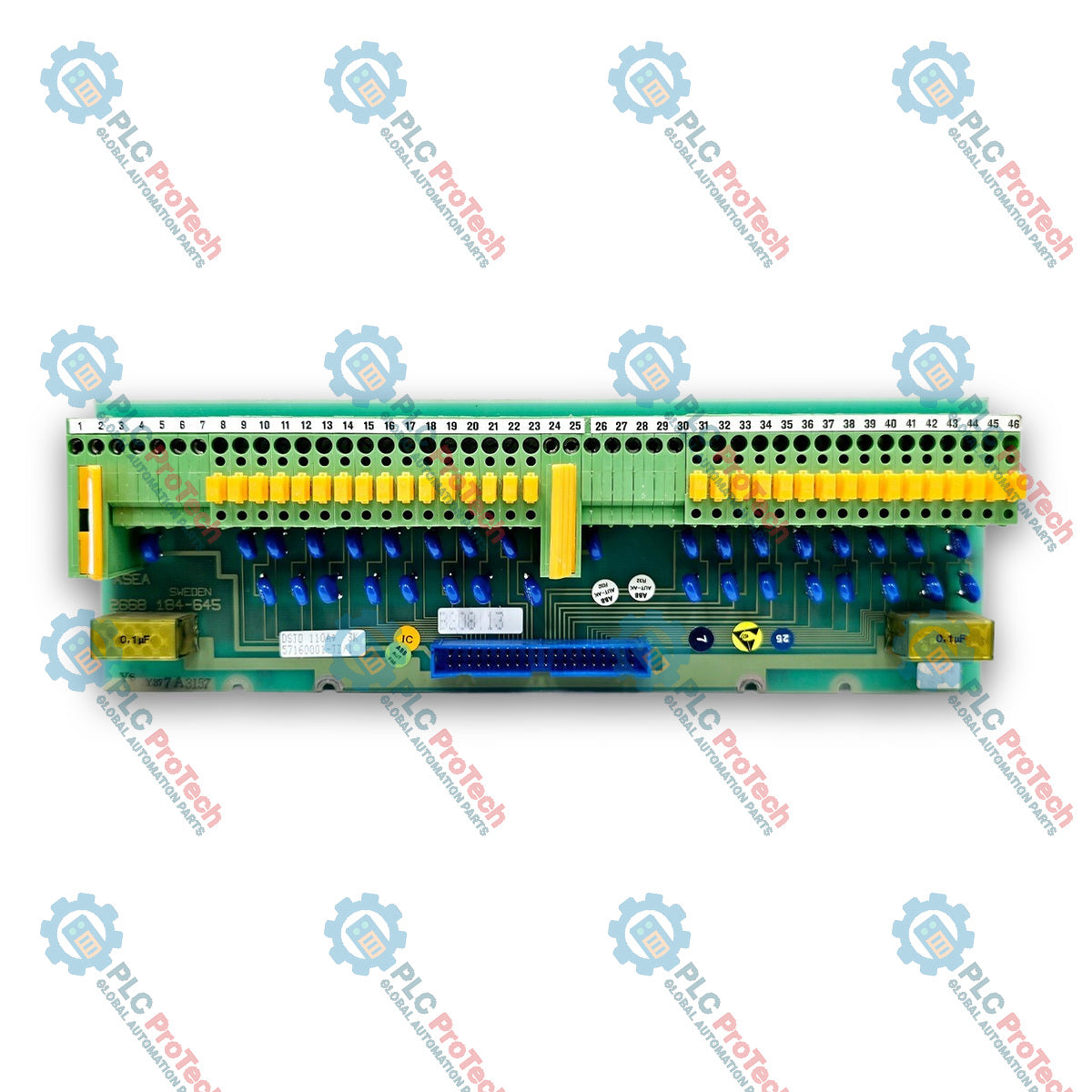

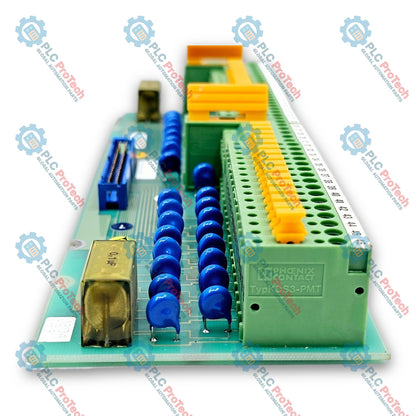

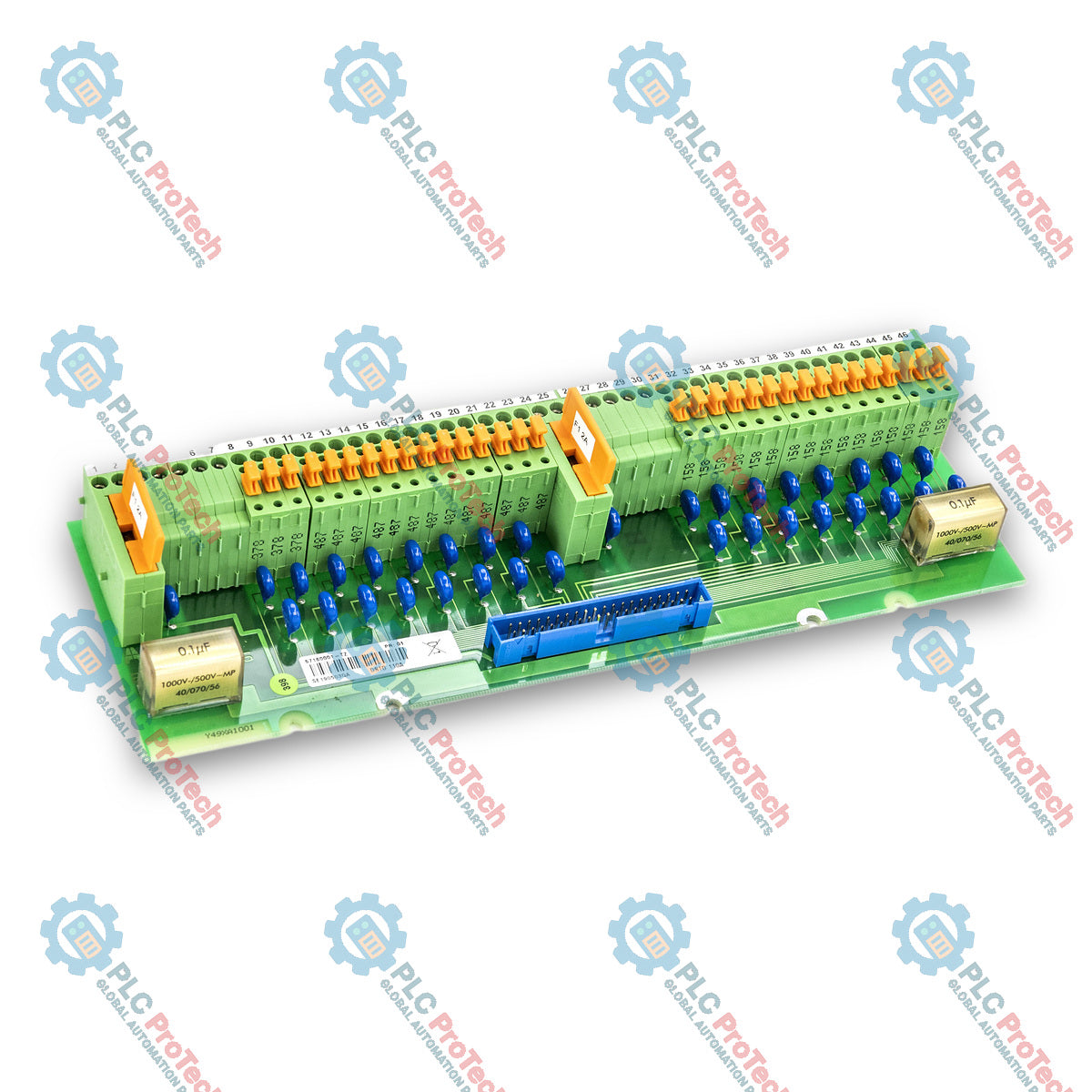

ABB 57160001-TZ DSTD 110A S100 Giriş/Çıxış bağlantı bloku

Təsvir

ABB 57160001-TZ DSTD 110A ABB sənaye idarəetmə platformalarında rəqəmsal çıxış siqnallarını əlaqələndirmək üçün nəzərdə tutulmuş sonlandırma əlaqə blokudur. S100 I/O sistemi üçün əsas əlaqə komponenti kimi fəaliyyət göstərərək Advant Controller 450, Master SW ilə Advant OCS, MasterPiece 200/1, MOD 300 və 800xA idarəetmə arxitekturalarında sahə cihazları ilə mərkəzi emal alt-rəfləri arasında siqnalları yönləndirir.

Xüsusilə DSDO 115 seriyası kimi rəqəmsal çıxış plataları üçün hazırlanmış 57160001-TZ DSTD 110A maksimum 60 V iş gərginliyi ilə 32-yə qədər rəqəmsal çıxış kanalını dəstəkləyir. Blok sahə naqillərinin sonlandırılması interfeysi kimi fəaliyyət göstərir, diskret siqnallar üçün nizamlı nöqtədən-nöqtəyə bağlantılar təmin edir və kabinet korpusları daxilində sahə kabellərinin idarə olunmasını asanlaşdırır.

ABB DSTD 110A 157.5 mm en, 54 mm hündürlük və 324 mm dərinlik ölçülərinə malik kompakt konstruksiyası sayəsində standart kabinet alt-rəflərinə və ya montaj relslərinə rahat şəkildə quraşdırılır. Etibarlı kanal sonlandırması tələb edən həm mövcud köhnə sistemlərdə, həm də yenilənmiş DCS I/O konfiqurasiyalarında sahədə sınaqdan keçirilmiş sonlandırma interfeysi kimi istifadə olunur.

İmkanlar

• 32 Kanal Tutumu: Rəqəmsal çıxış platalarına qoşulmaq üçün 32-yə qədər diskret kanalı dəstəkləyir.
• Maksimum 60 V Göstəricisi: Sənaye rəqəmsal çıxış siqnalları üçün maksimum 60 V nominal gərginlik emal imkanına malikdir.
• S100 I/O Sistemi ilə İnteqrasiya: ABB S100 I/O sonlandırma strukturları və DSDO 115K12, DSDO 115K01 kimi rəqəmsal çıxış dəstləri ilə birbaşa uyğundur.
• Çoxplatformalı Dəstək: Advant Controller 450, MasterPiece 200/1, MOD 300 SW ilə Advant OCS, System 800xA və Compact Product Suite daxil olmaqla ABB idarəetmə platformaları ilə inteqrasiya olunur.
• Kompakt Fiziki Quruluş: 157.5 mm x 54 mm x 324 mm standart panel ölçüləri kabinetə məkandan səmərəli inteqrasiyanı təmin edir.

Tətbiqlər

• Rəqəmsal Çıxış Siqnallarının Sonlandırılması: 32 kanallı rəqəmsal çıxış modullarını (məsələn, DSDO 115 seriyası) sahə tərəfdəki aktuatorlar, solenoidlər və kommutasiya releləri ilə əlaqələndirir.
• Advant Master və 800xA Sistemlərinin Genişləndirilməsi: Advant Controller 450 və System 800xA DCS qurğularında S100 I/O rəfləri üçün sahə əlaqə nöqtəsi kimi fəaliyyət göstərir.
• Kabinetlərin Yenilənməsi və Texniki Xidmət: Köhnə MasterPiece 200/1 və ya MOD 300 I/O altsistemləri üçün birbaşa əvəzedici sonlandırma blokudur.

Sifariş məlumatları

Texniki xüsusiyyətlər

Ümumi

Giriş / Çıxış

Mexaniki

Qoşulmalar / İnterfeyslər

Quraşdırma təlimatları

1. Təhlükəsiz izolyasiya: İşə başlamazdan əvvəl hədəf I/O rəfinin və sahə dövrələrinin sistem enerjisini ayırın.
2. Quraşdırmadan əvvəl yoxlama: Əlaqə blokunun hissə nömrəsinin 57160001-TZ (DSTD 110A) ilə uyğun olduğunu yoxlayın və terminal bloklarını fiziki bütövlük baxımından nəzərdən keçirin.
3. Montaj: Uyğun montaj vintləri dəstindən (3BSE021202R1) istifadə edərək bloku təyin olunmuş I/O kabineti sahəsində bərkidin.
4. Sistem kabelinin qoşulması: S100 I/O rəqəmsal çıxış platasından gələn sistem lent/interfeys kabelini blokun plata interfeysinə qoşun.
5. Sahə naqilləri: Sahə rəqəmsal çıxış naqillərini təyin olunmuş kanal terminallarına qoşun, düzgün sıxma momentini və xətt polarizasiyasını təmin edin.
6. Torpaqlama və ekranlama: Bütün kabel ekranlarının və torpaqlama qoşulmalarının ABB S100 I/O kabineti quraşdırma standartlarına uyğun olduğundan əmin olun.
7. İstismara vermə yoxlaması: Sahə dövrələrini yenidən enerjiləndirməzdən əvvəl kanal siqnalının fasiləsizliyini təsdiqləyin və potensialın düzgünlüyünü yoxlayın.

Uyğunluq və sertifikatlar
