ABB HIEE400961R1 UFB009AE01 UNITROL PSR kommunikasiya interfeysi modulu

SKU HIEE400961R0001 UFB009AE01

In stock

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: HIEE400961R0001 UFB009AE01
Country of origin:Switzerland
Product Type: Rabitə modulları
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 650g
Dimensions: 125 mm x 45 mm x 115 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

Təsvir

ABB HIEE400961R1 UFB009AE01 (həmçinin UF B009 AE01 / HI906153-860-011 kimi tanınır) UNITROL PSR təsirləndirmə idarəetmə sistemi arxitekturası üçün nəzərdə tutulmuş xüsusi kommunikasiya interfeysi blokudur. HIEE400961R1 UFB009AE01 optik və elektrik siqnal çeviricisi və interfeys körpüsü kimi fəaliyyət göstərir; iki RS-485 seriyalı kommunikasiya kanalı ilə yanaşı, iki optik lif portu (OPTO A və OPTO B) təmin edir. Qurğu daxil olan qida gərginliyini (Uin) daxili optoelektron çevirmə komponentlərini, xətt drayverlərini və diaqnostik status LED-lərini qidalandırmaq üçün tənzimlənən daxili +24 V və +5 V xətlərinə çevirən daxili enerji emalı sxeminə malikdir.

Xüsusiyyətlər

X10/RS485 A və X20/RS485 B kimi təyin edilmiş iki RS-485 seriyalı kommunikasiya interfeysi.
OPTO A (X11 qəbuledicisi, X12 ötürücüsü) və OPTO B (X21 qəbuledicisi, X22 ötürücüsü) kimi təyin edilmiş iki optik lif portu.
Uin-i qəbul edən və daxili +24 V və +5 V xətlərini təmin edən inteqrasiya olunmuş sabit cərəyan enerji tənzimləmə sxemi.
Səs-küyə davamlı məlumat çevrilməsi üçün bort siqnal səviyyəsinin uyğunlaşdırılması və diferensial xətt drayverləri/qəbulediciləri.

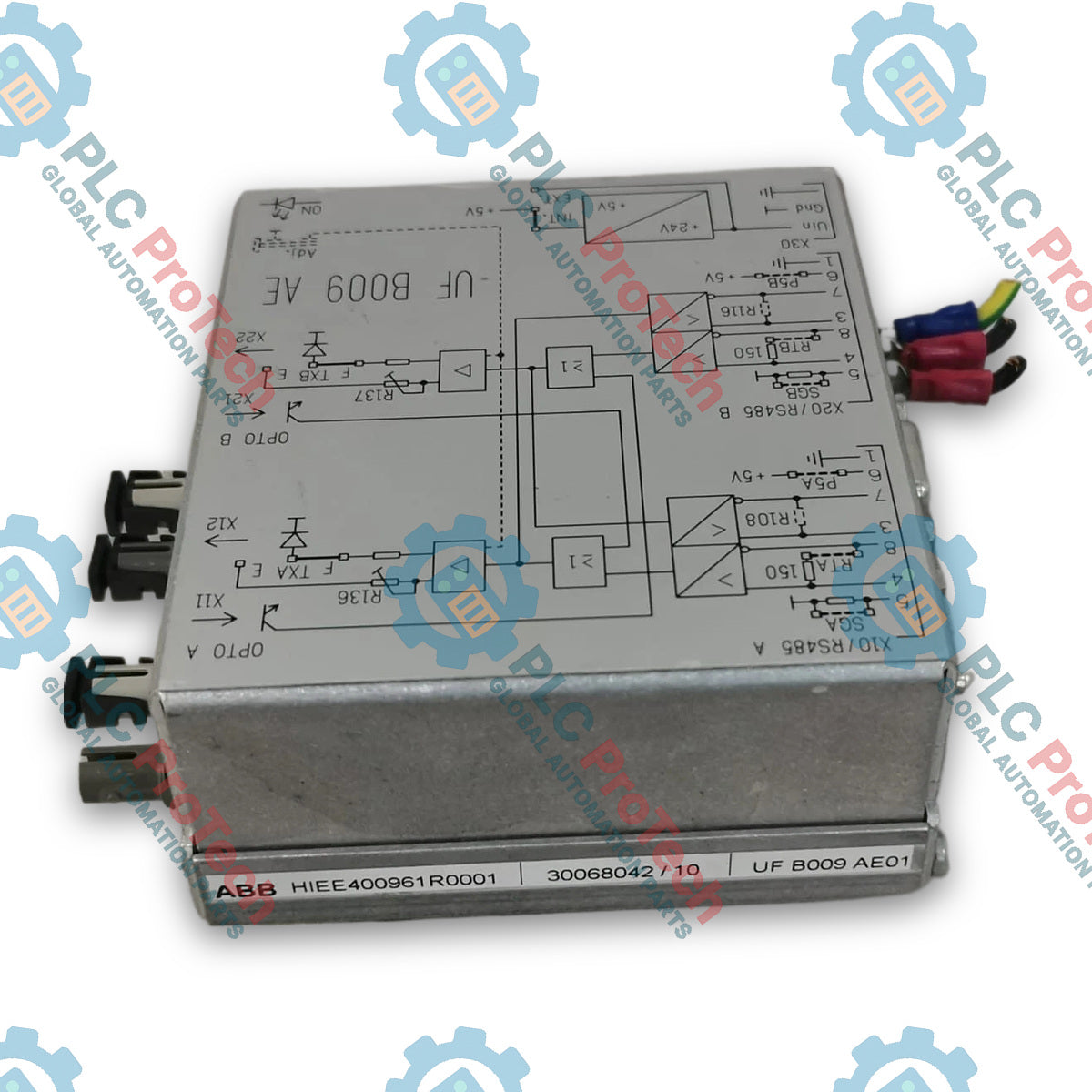

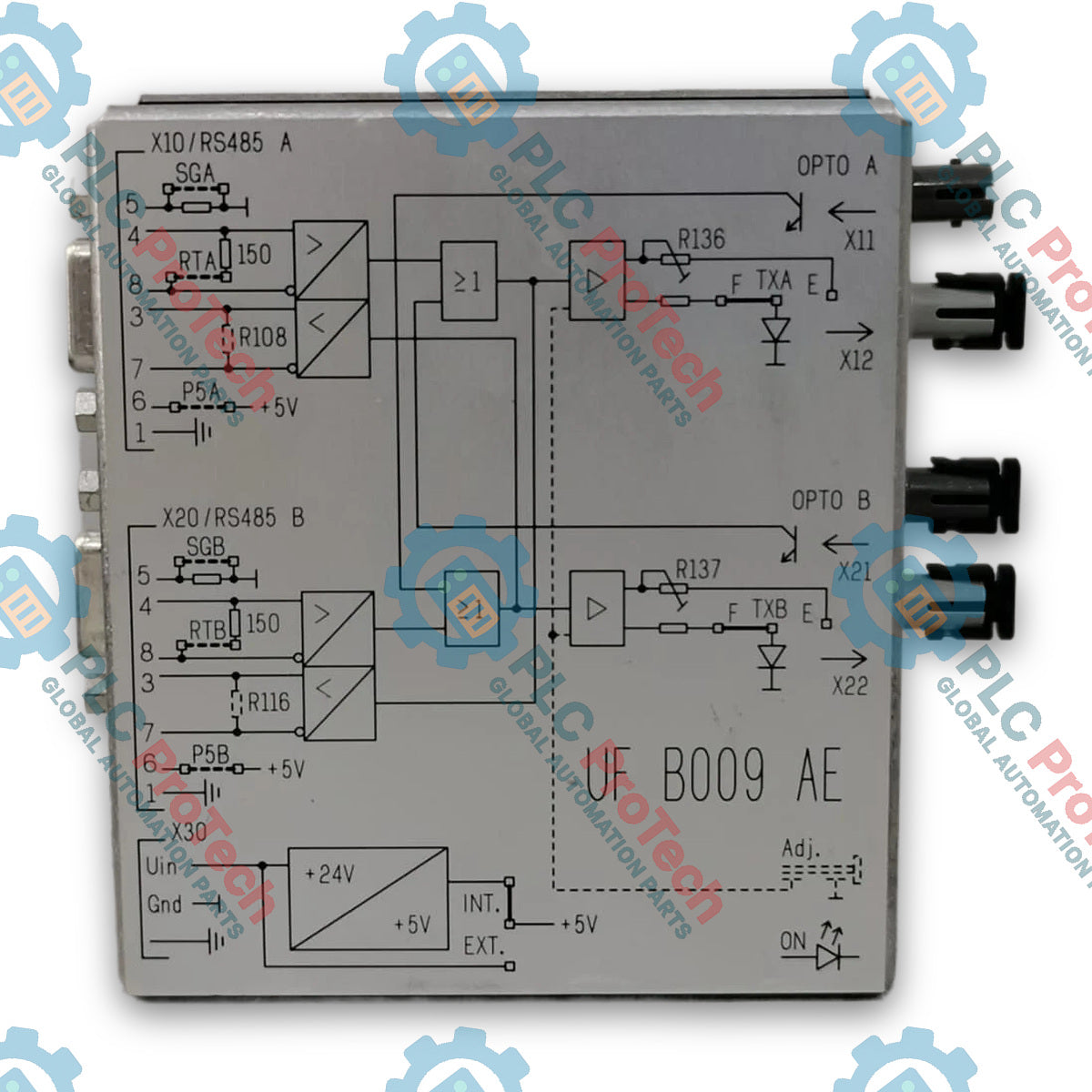

Pin təyinatlarını, siqnal axınlarını və diaqnostik LED göstəricilərini göstərən ön panel sxematik quruluşu.
UNITROL təsirləndirmə rəflərinə standart montaj inteqrasiyasını və aparatın qorunmasını təmin edən yığcam metal korpus.

Tətbiqlər

UNITROL PSR rəqəmsal təsirləndirmə idarəetmə və tənzimləmə sistemləri.
Generator təsirləndirmə panellərində RS-485 elektrik seriyalı şinləri ilə optik lif ötürmə xətləri arasında siqnal çevrilməsi.
Yüksək gərginlikli yarımstansiya və enerji istehsalı mühitlərində səs-küydən izolyasiya olunmuş kommunikasiya əlaqələri.

Texniki xüsusiyyətlər

Parametr	Dəyər
İstehsalçı	ABB
Məhsul modeli / Sifariş kodu	HIEE400961R1
Yığım / Modul identifikasiyası	UFB009AE01 (UF B009 AE01)
Çertyoj nömrəsi	HI906153-860-011
Sistem uyğunluğu	UNITROL PSR seriyası
Modul tipi	Kommunikasiya interfeysi modulu / Çevirici blok
Elektrik interfeysləri	2x RS-485 portu (X10/RS485 A, X20/RS485 B)
Optik interfeyslər	2x optik dəst (OPTO A: X11/X12, OPTO B: X21/X22)
Enerji təchizatı sxemi	Uin-dən daxili +24 V və +5 V sabit cərəyan tənzimləməsi
Status göstəricisi	Bort ON LED göstəricisi

Qoşulmalar/İnterfeyslər

Konnektor pini / Terminal	Funksiya
X10 / RS485 A (Pin 5, 4)	RS-485 Kanal A üçün SGA torpaqlama / ekran qoşulması
X10 / RS485 A (Pin 8, 3)	Diferensial məlumat xətləri (RTA 150 / R108 sonlandırması)
X10 / RS485 A (Pin 7, 6, 1)	P5A / +5 V köməkçi enerji təchizatı və istinad torpağı
X20 / RS485 B (Pin 5, 4)	RS-485 Kanal B üçün SGB torpaqlama / ekran qoşulması
X20 / RS485 B (Pin 8, 3)	Diferensial məlumat xətləri (RTB 150 / R116 sonlandırması)
X20 / RS485 B (Pin 7, 6, 1)	P5B / +5 V köməkçi enerji təchizatı və istinad torpağı
X11 / X12 (OPTO A)	X11 qəbuledicisi (RX) / X12 ötürücüsü (TX) optik lifləri
X21 / X22 (OPTO B)	X21 qəbuledicisi (RX) / X22 ötürücüsü (TX) optik lifləri
X30 (Uin / Gnd)	Əsas sabit cərəyan enerji təchizatı girişi (Uin) və torpaq

Quraşdırma təlimatları

Quraşdırmadan və ya naqil bağlantılarında düzəliş etməzdən əvvəl təsirləndirmə şkafına və enerji təchizatı xəttinə (Uin) verilən enerjinin tamamilə təcrid olunduğunu yoxlayın.
Siqnal bütövlüyünü qorumaq üçün RS-485 kabellərinin ekranlarının (SGA/SGB) təyin olunmuş torpaqlama pinlərinə düzgün qoşulduğundan əmin olun.
Optik lif bağlantılarını (X11, X12, X21, X22) ehtiyatla işlədin; lif uclarının təmiz olduğundan və qoşulmadıqda toz qapaqlarının yerində qaldığından əmin olun.
Köməkçi sabit cərəyan enerji təchizatını verməzdən əvvəl X30 terminalında qütblülüyü və torpaq bağlantılarını yoxlayın.

FAQ

Rabitə modulunun funksiyası nədir?

Qurğu RS-485 elektrik siqnalları ilə optik lif rabitə siqnalları arasında ikitərəfli çevirməni həyata keçirir.

Modul şkafın içərisində necə quraşdırılır?

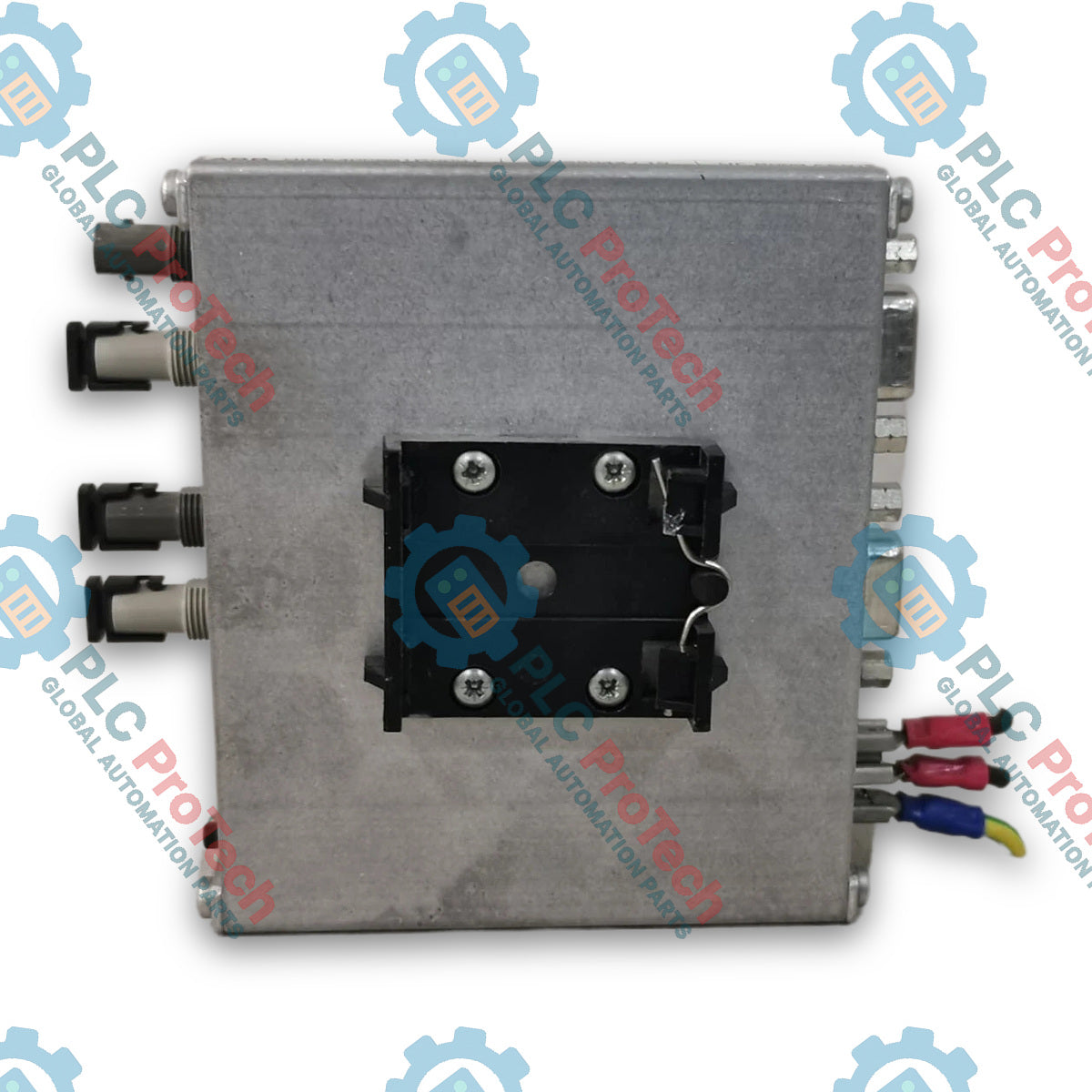

Qurğuda standart DIN relsinə quraşdırma üçün nəzərdə tutulmuş, əvvəlcədən quraşdırılmış arxa metal montaj kronşteyni var.

Qurğuda hansı serial portlar təqdim olunur?

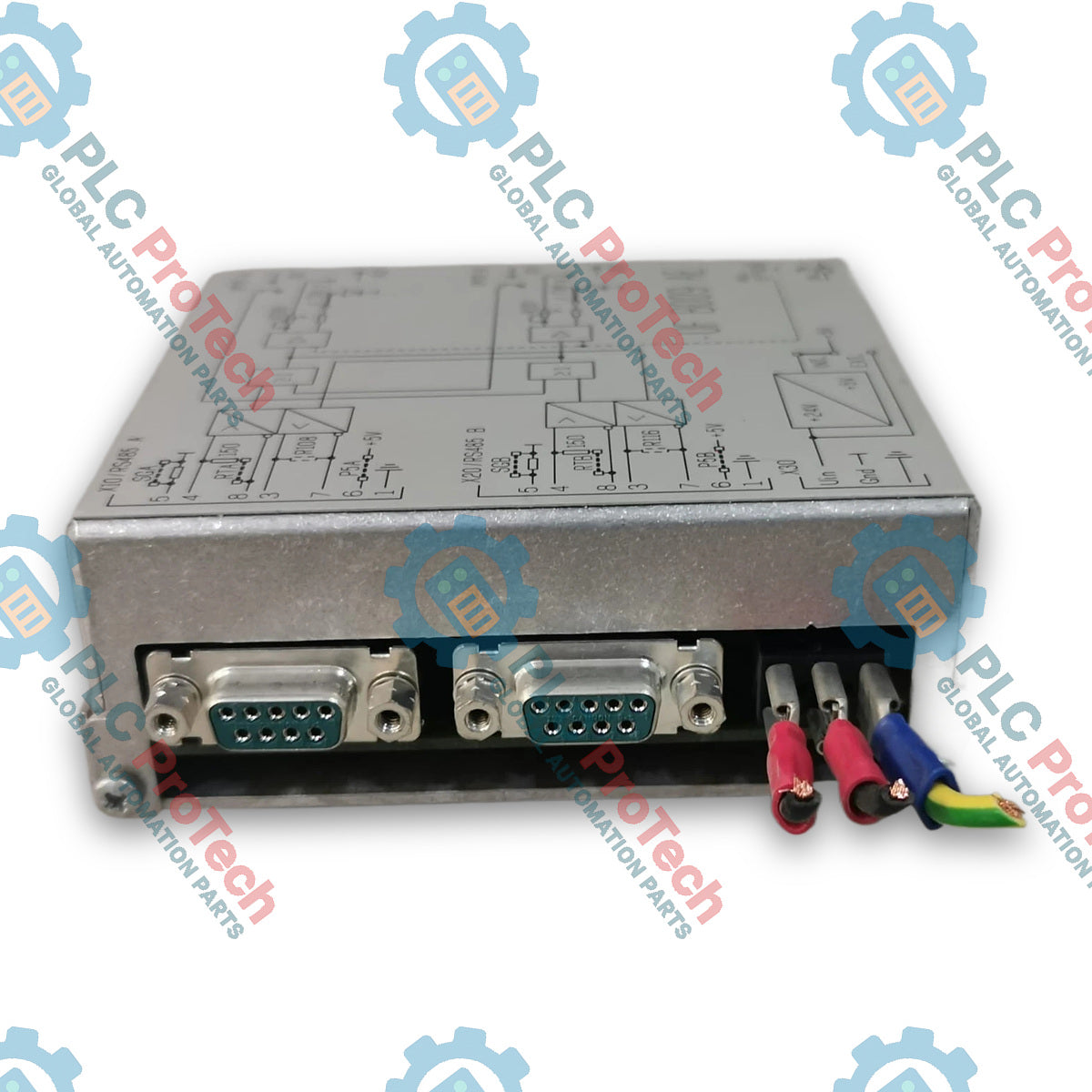

Modul X10 (RS485 A) və X20 (RS485 B) kimi işarələnmiş iki D-sub RS-485 serial portu təqdim edir.
