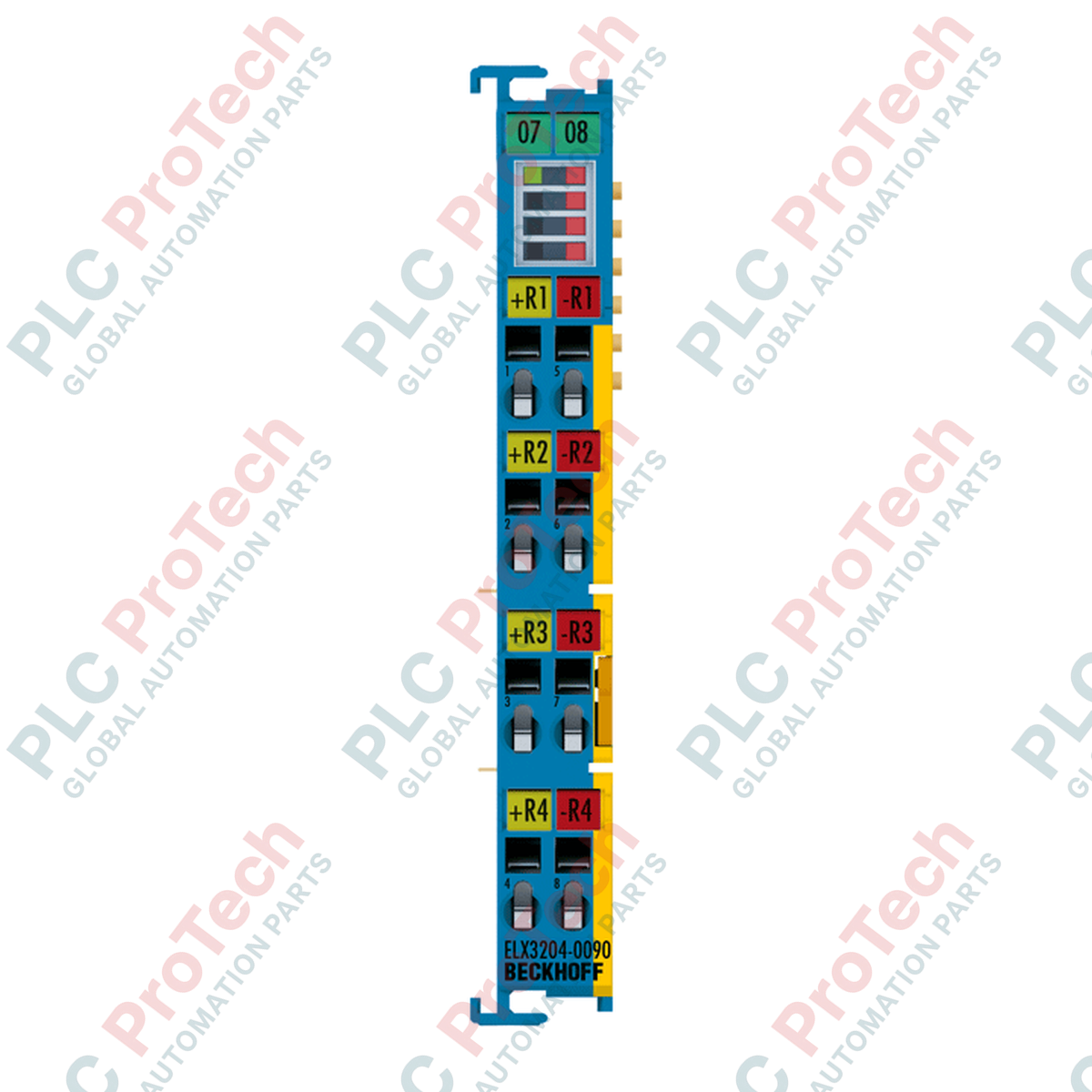

BECKHOFF ELX3204-0090 EtherCAT terminalı

Təsvir

BECKHOFF ELX3204-0090 Zone 0/20 və ya 1/21 kimi təsnif edilən təhlükəli ərazilərdə yerləşən Müqavimət Temperatur Detektorlarının (RTD) birbaşa qoşulması üçün nəzərdə tutulmuş özünütəhlükəsiz (Ex i) 4 kanallı analoq girişli EtherCAT Terminalıdır. Bu model təhlükəsizlik tətbiqlərində PL d və ya SIL 2 səviyyəsinə qədər standart siqnallardan təhlükəsizlik yönümlü tapşırıqlar üçün istifadə etməyə imkan verən inteqrasiya olunmuş TwinSAFE SC (Single Channel) texnologiyasına malikdir.

2 naqilli qoşulma sxemi ilə işləyən BECKHOFF ELX3204-0090 16 bitlik yüksək ayırdetməli temperatur və müqavimət ölçmələrini təmin edir. O, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 və Ni1000 daxil olmaqla geniş çeşidli sensor növlərini, həmçinin ümumi müqavimət ölçmələrini dəstəkləyir. Xarakterik əyrilərin xəttiləşdirilməsi və rəqəmsal filtrləmə master kontrollerində emal yükünü azaltmaq üçün birbaşa terminalın daxilində həyata keçirilir.

Kompakt 12 mm-lik mexaniki formata malik terminal birbaşa Beckhoff EtherCAT E-bus sisteminə qoşulur. Təhlükəli ərazi izolyasiyasının tələblərə uyğunluğunu təmin etmək üçün sahə tərəfi qidalanma kontaktları ELX9560 özünütəhlükəsiz qidalanma terminalı vasitəsilə təmin edilməlidir. İnteqrasiya olunmuş diaqnostik LED-lər sadə sazlama və sahədə istismara vermə üçün statusun dərhal monitorinqini təmin edir.

Xüsusiyyətlər

• Zone 0/20 və ya 1/21 mühitləri üçün dörd diferensial özünütəhlükəsiz (Ex i) analoq giriş.
• PL d / SIL 2 səviyyəsinə qədər təhlükəsizlik yönümlü sistem tapşırıqlarını dəstəkləmək üçün TwinSAFE SC texnologiyasının inteqrasiyası.
• Pt və Ni RTD sensorlarının, müqavimət ötürücülərinin və KT(Y) sensorlarının birbaşa qoşulması.
• Konfiqurasiya edilə bilən daxili çevirmə vaxtları ilə 16 bitlik analoq-rəqəmsal ayırdetmə qabiliyyəti.
• Sensor xarakteristikalarının inteqrasiya olunmuş xəttiləşdirilməsi və rəqəmsal giriş filtrləri.
• Sahə tərəfi potensialı ilə daxili E-bus arasında elektrik izolyasiyası.
• Sürətli nasazlıq aradan qaldırılması üçün status və xəta diaqnostik LED-ləri.

Tətbiqlər

• Kimya, əczaçılıq və qaz emalı müəssisələrində proses dövrələrinin birbaşa temperatur monitorinqi.
• Partlayıcı qaz və ya toz zonalarında özünütəhlükəsiz RTD ölçmə interfeysləri.
• TwinSAFE SC təhlükəsizlik arxitekturalarında standart RTD siqnallarından istifadə etməklə təhlükəsizliklə əlaqəli proses monitorinqi.
• Təhlükəli mühitlərdə maşın konsepsiyalarında paylanmış temperatur qeydəalınması.

Texniki spesifikasiyalar

Quraşdırma təlimatları

1. Quraşdırma və ya texniki xidmətə başlamazdan əvvəl bütün elektrik komponentlərinin və daxil olan enerji mənbələrinin tamamilə enerjisiz olduğundan əmin olun.
2. Düzgün hizalama üçün ikiqat yuva və açar dizaynından istifadə edərək terminalı standart 35 mm DIN relsinə (EN 60715) quraşdırın.
3. Sahə tərəfi güc kontaktlarının eyni seqmentdə yerləşən təsdiqlənmiş BECKHOFF ELX9560 enerji təchizatı terminalından qidalandırıldığından əmin olun.
4. RTD sensorlarını yayla işə salınan terminallardan istifadə etməklə qoşun. Siqnal səs-küyünün qarşısını almaq üçün standart 2 naqilli terminal konfiqurasiyasına əməl edin.
5. Özündən təhlükəsiz (Ex i) elektrik qurğularında fiziki izolyasiya və kabellərin ayrılması ilə bağlı bütün yerli qaydalara əməl edin.
6. Sistemi işə salmazdan əvvəl TwinCAT layihənizdə sensor növü, filtrlər və TwinSAFE SC diaqnostikası daxil olmaqla konfiqurasiya parametrlərini yoxlayın.

Əvəzetmə tövsiyələri

BECKHOFF ELX3204-0090 dəyişdirilərkən əvvəlcə bütün terminal seqmentinin enerjisini kəsin. Yaylı terminalları ayırmazdan əvvəl terminal-sensor naqillərinin hamısını sənədləşdirin. Əvəzedici cihaz ilkin konfiqurasiyaya və təhlükəsizlik inteqrasiyası səviyyəsinə uyğun olmalıdır. Müvafiq TwinSAFE SC yoxlama statusunu qorumaq üçün TwinCAT layihənizin və Safety PLC konfiqurasiyalarınızın yenilənmiş olduğundan əmin olun və ya onları yeni aparat reviziyasına uyğun yoxlayın.
