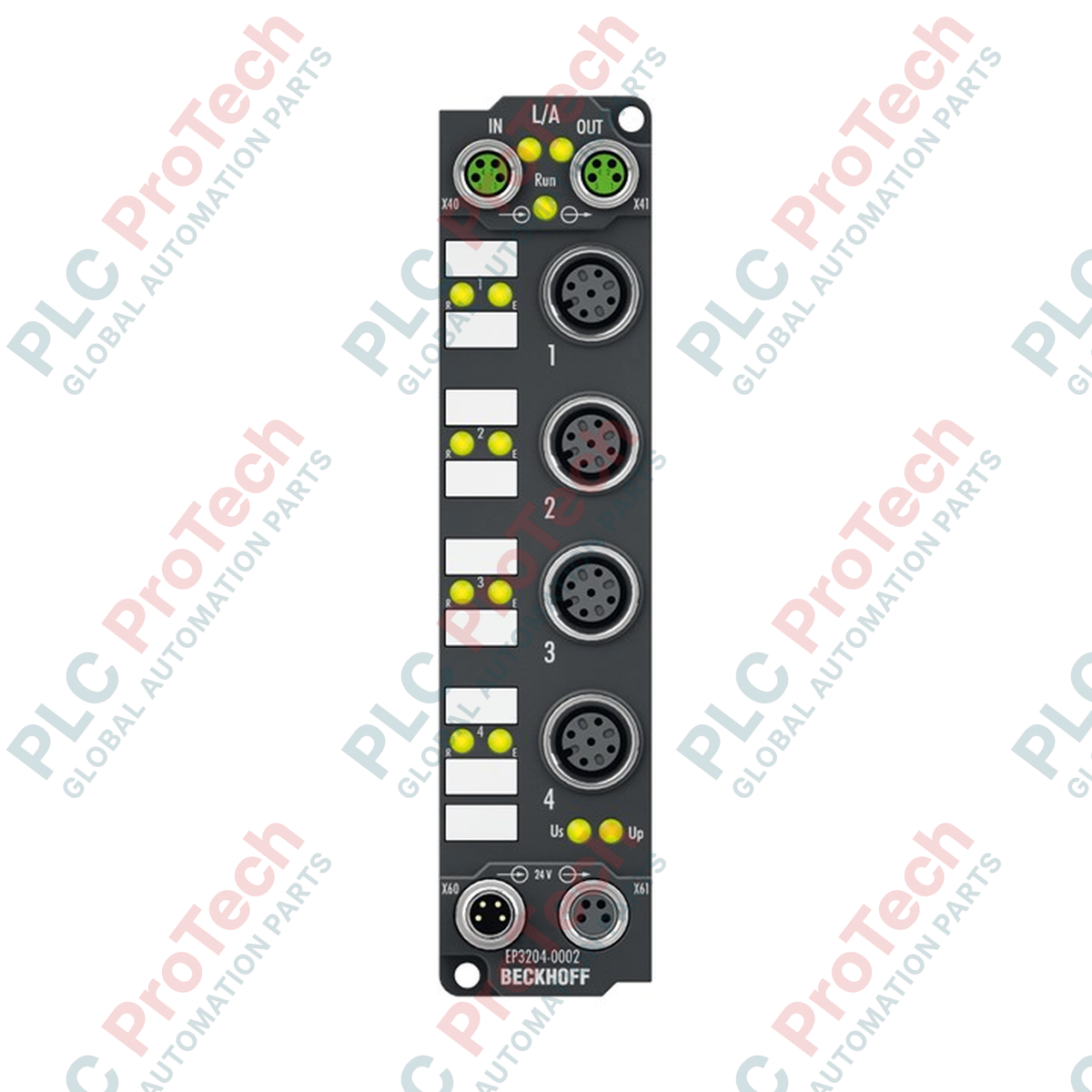

BECKHOFF EP3204-0002 EtherCAT bloku

SKU EP3204-0002

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP3204-0002
Origin Germany
Product Type: EtherCAT Modulları
Payment: T/T, Western Union
Weight: 0.165 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Təsvir

BECKHOFF EP3204-0002 EtherCAT qutusu idarəetmə şkafları olmadan sənaye maşın mühitlərində müqavimət termometrlərinin birbaşa qoşulması üçün nəzərdə tutulmuş dörd kanallı giriş moduludur. EtherCAT Box məhsul ailəsinin bir hissəsi olan bu qurğu IP65, IP66 və IP67 səviyyəli möhkəm mühafizəyə malikdir və proses sensorlarına yaxın şəkildə birbaşa istehsal avadanlığının üzərinə quraşdırıla bilər.

Bu modul müxtəlif müqavimət sensorlarından və potensiometrlərdən gələn siqnalları emal edir; Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 və Ni1000 daxil olmaqla bir neçə sensor növünü, həmçinin birbaşa müqavimət ölçümünü dəstəkləyir. Sensorların qoşulması iki, üç və ya dörd naqilli quruluş üçün konfiqurasiya edilmiş M12 vintli konnektorlar vasitəsilə həyata keçirilir.

İdarəetmə sistemi ilə rabitə ekranlanmış M8 yuvaları vasitəsilə qoşulan yüksəksürətli EtherCAT protokolu ilə qurulur. Enerji 24 V DC US qidalanması üçün M8 konnektorları vasitəsilə modul boyunca paylanır; bu, mərkəzləşdirilməmiş avtomatlaşdırma arxitekturalarında asan zəncirvari qoşulmanı və inteqrasiyanı təmin edir.

Xüsusiyyətlər

Dörd analoq giriş kanalı

Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 və rezistiv elementlər daxil olmaqla bir neçə sensor növünün dəstəklənməsi.
Sərt mühitlərdə birbaşa maşın səviyyəsində quraşdırma üçün möhkəm IP65/IP66/IP67 korpus.
Konfiqurasiya edilə bilən giriş filtri seçimləri və 2 ms-dən 800 ms-dək seçilə bilən çevirmə vaxtları.
Daha etibarlı diaqnostika üçün inteqrasiya edilmiş açıq dövrə aşkarlanması.
Xətt topologiyasına inteqrasiya üçün iki ekranlanmış M8 yuvası olan EtherCAT rabitə interfeysi.

Tətbiqlər

Maşınqayırma və zavod avtomatlaşdırma sistemlərində mərkəzləşdirilməmiş temperatur ölçümü.
Konveyerlərdə, material emalı avadanlıqlarında və qablaşdırma xətlərində proses temperaturunun monitorinqi.
Yüksək su və tozdan mühafizə tələb edən mühitlərdə sensorların birbaşa maşına quraşdırılması.
Mərkəzləşdirilməmiş sənaye qurğularında rezistiv mövqe və potensiometr əks əlaqəsi.

Texniki xüsusiyyətlər

Ümumi

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Dəqiq model	EP3204-0002
Məhsul növü	EtherCAT qutusu
Protokol	EtherCAT
Çəki	təxminən 165 q

Elektrik və giriş göstəriciləri

Parametr	Spesifikasiya
Girişlərin sayı	4
Sensor növləri	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, müqavimət ölçülməsi (10 ohm-dan 1,2/4 kohm-a qədər)
Ölçmə diapazonu	-200–+850 °C (Pt sensorları); -60–+250 °C (Ni sensorları)
Ayırdetmə qabiliyyəti	Hər rəqəm üçün 0,1 °C
Ölçmə xətası	< +/-0,5 °C (4 naqilli bağlantıda Pt sensorları)
Çevrilmə müddəti	800 ms-dən 2 ms-ə qədər (standart olaraq təxminən 85 ms)
Ölçmə cərəyanı	adətən 0,5 mA
Nominal gərginlik	24 V DC (-15 faiz / +20 faiz)
US-dan cərəyan sərfi	120 mA
Elektrik izolyasiyası	500 V

Bağlantılar və interfeyslər

Parametr	Spesifikasiya
Şin interfeysi	2 x M8 yuva, ekranlanmış, vintli tip
Enerji təchizatı bağlantısı	Qidalanma: 1 x M8 erkək yuva, 4 pinli; sonrakı bağlantı: 1 x M8 dişi yuva, 4 pinli
Sensor bağlantısı üsulu	2, 3 və 4 naqilli bağlantılar üçün M12 vintli tip (ilkin tənzimləmə: 2 naqil)

Ətraf mühit göstəriciləri və təsdiqlər

Parametr	Spesifikasiya
İşləmə temperaturu diapazonu	-25–+60 °C
Saxlama temperaturu diapazonu	-40–+85 °C
Mühafizə dərəcəsi	IP65, IP66, IP67 (EN 60529 standartına uyğundur)
Vibrasiyaya və zərbəyə davamlılıq	EN 60068-2-6 / EN 60068-2-27 standartlarına uyğundur
EMC toxunulmazlığı və emissiya	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Təsdiqlər və nişanlar	CE, UL, ATEX
Ex nişanı	II 3 G Ex nA IIC T4 Gc

Quraşdırma təlimatları

Dəqiq EP3204-0002 modelinin sistem tələblərinizə və hissə siyahısına uyğun olduğunu yoxlayın.
Modulu quraşdırmazdan və ya naqilləri qoşmazdan əvvəl bütün sistem enerji təchizatlarının tamamilə enerjisiz olduğundan əmin olun.
Modul korpusunu, M8 şin yuvalarını, M12 sensor konnektorlarını və kipkəcləri fiziki zədələrə görə yoxlayın.
Müvafiq mexaniki bərkidicilərdən istifadə edərək EtherCAT Box-u düz maşın səthinə etibarlı şəkildə quraşdırın.
24 V DC enerji təchizatı xəttini təyin olunmuş M8 erkək yuvasına və tətbiq olunarsa, sonrakı bağlantılara qoşun.
Temperatur sensorlarını sensor tipinizə uyğun düzgün 2, 3 və ya 4 naqilli konfiqurasiyadan istifadə edərək M12 konnektorlarına qoşun.
Rabitənin bütövlüyünü qorumaq üçün ekranlanmış EtherCAT kabellərini M8 şin yuvalarına qoşun.
Bütün bağlantıları yoxlayın, potensial paylanmasını təsdiqləyin və idarəetmə proqramı vasitəsilə istismara vermək üçün sistemi işə salın.
