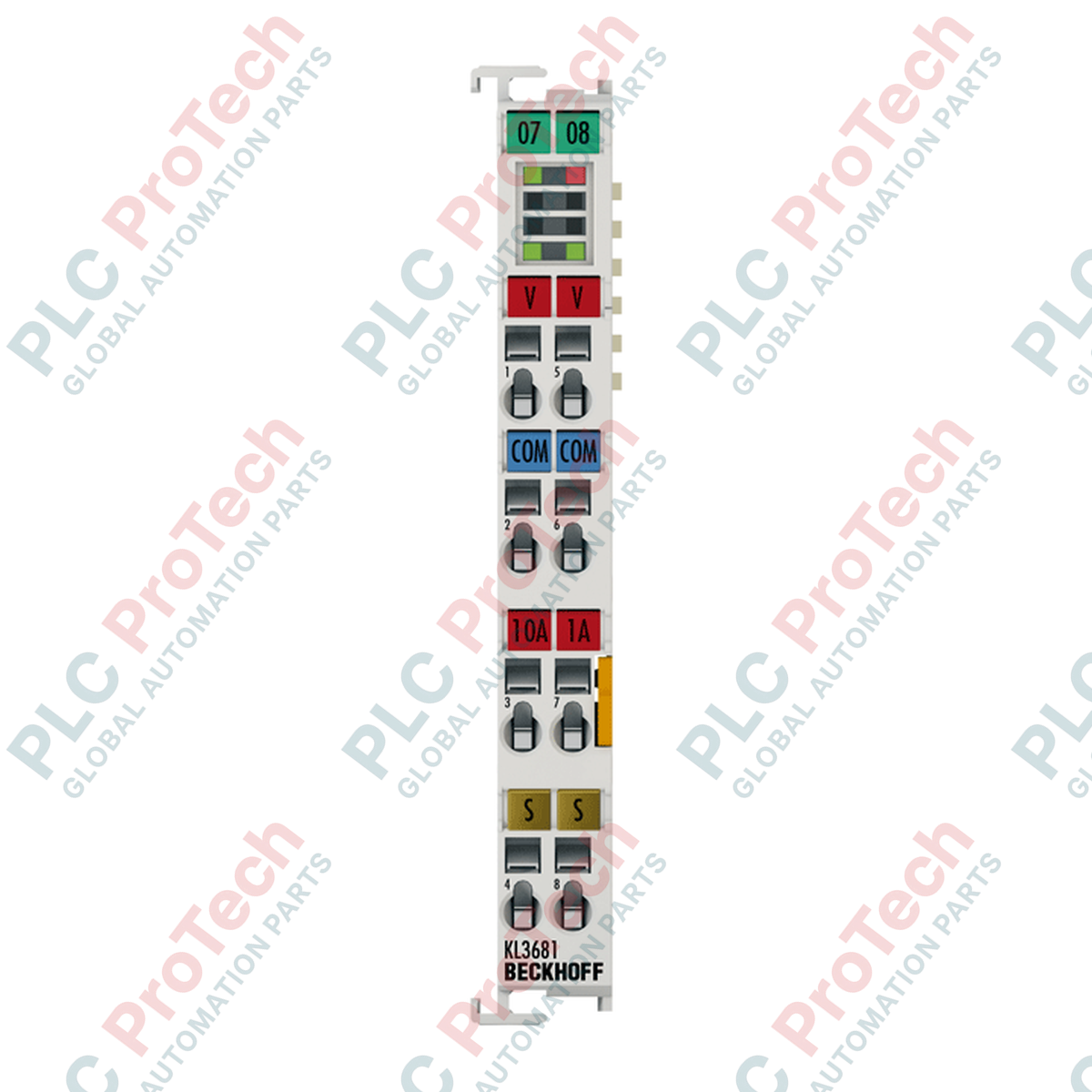

Beckhoff KS3681 şin terminalı rəqəmsal multimetr modulu

SKU KS3681

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS3681
Country of origin:Germany
Product Type: Avtobus terminalları
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Təsvir

Beckhoff I/O sistemində birbaşa işləyən Beckhoff KS3681 şin terminalı kompakt terminal bloku formatında yüksək dəqiqlikli elektrik ölçmə imkanları təqdim edir. Bu rəqəmsal multimetr terminalı müstəsna 18 bitlik ayırdetmə və işarə ilə 300 V-dək DC və AC gərginlikləri və 10 A-dək cərəyanları ölçür. Standart KL seriyalı terminallardan fərqli olaraq, KS3681 taxılan naqilləmə səviyyəsinə malikdir; bu da terminalın sahə naqillərini ayırmadan texniki xidmət zamanı sürətli, isti dəyişdirilməsinə imkan verir. İnteqrasiya edilmiş avtomatik diapazon seçimi, AC dalğa formaları üçün həqiqi RMS hesablanması və DC siqnalları üçün hesabi orta qiymətləndirmə bu modulu maşın idarəetmə arxitekturalarına birbaşa inteqrasiya üçün uyğun edir.

Xüsusiyyətlər

Taxılan naqilləmə səviyyəsi: Taxılan KS qoşulma sistemi ilə alətsiz terminal quraşdırılması və sürətli dəyişdirmə.

Çoxdiapazonlu imkanlar: 300 mV-dan 300 V-dək gərginlik diapazonlarını və 100 mA-dan 10 A-dək cərəyan diapazonlarını ölçür.

İkili ölçmə rejimləri: DC siqnalları üçün hesabi orta qiymətləndirmə və dəqiq AC ölçmələri üçün həqiqi RMS hesablanması.

Yüksək ayırdetmə və dəqiqlik: 25 degC-də DC gərginliyi üçün aşağı, 0.01%-lik ölçmə xətası ilə işarə daxil 18 bitlik ayırdetmə.

Elektrik izolyasiyası: Etibarlı maneə davamlılığı üçün K-bus ilə sahə potensialı arasında 1500 V qalvanik izolyasiya.

İnteqrasiya edilmiş qoruma: Əvvəlcədən quraşdırılmış 1.25 A qoruyucu və bortda ehtiyat qoruyucu ilə təchiz edilib.

Tətbiqlər

Sənaye idarəetmə panellərinin daxilində gərginlik və cərəyanın birbaşa monitorinqi.

Avtomatik sınaq avadanlığı (ATE) və keyfiyyətə nəzarət sınaq stendləri.

Avtomatlaşdırılmış maşınlarda enerji idarəetməsi və yükün yoxlanılması.

Xarici ölçmə çeviriciləri olmadan şəbəkə və sistem səviyyəsində diaqnostika.

Texniki xüsusiyyətlər

Parametr	Dəyər / spesifikasiya
İstehsalçı	Beckhoff
Model nömrəsi	KS3681
Modul tipi	Taxılan rəqəmsal multimetr şini terminalı
Girişlərin sayı	1 gərginlik və ya 1 cərəyan girişi
Gərginlik diapazonları	300 mV, 3 V, 30 V, 300 V
Cərəyan diapazonları	100 mA, 1 A, 10 A (yüksək cərəyan yolu)
Daxili müqavimət	3 mOhm / 0.2 Ohm / 12.5 MOhm
Ayırdetmə qabiliyyəti	18 bit + işarə
Ölçmə xətası	25 degC-də DC gərginlik ölçməsi üçün 0.01%
Ölçmə üsulu	Hesabi orta qiymətləndirmə ilə DC, həqiqi RMS qiymətinin hesablanması ilə AC
Yenilənmə müddəti	0.5 san (avtomatik ölçmə diapazonu seçimi üçün 1 san)
K-Bus cərəyan sərfi	tipik 100 mA
Qidalanma kontaktlarının cərəyan sərfi	Yoxdur (heç bir qidalanma kontaktından istifadə edilmir)
Proses təsvirinin bit genişliyi	32 bit verilənlər, 8 bit idarəetmə/vəziyyət
Elektrik izolyasiyası	1500 V (K-busdan sahə potensialına)
Korpus materialı	Polikarbonat
İşləmə temperaturu	0-dan +55 degC-dək (kondensasiya yoxdur)
Nisbi rütubət	95%, kondensasiyasız
IP dərəcəsi	IP20
Ölçülər (W x H x D)	12 mm x 100 mm x 68 mm
Çəki	0.07 kq (70 q)
Göndərmə çəkisi (hesablanmış)	2.0 kq

Praktik mühəndislik müşahidələri

Alternativ modellər və uyğunluq

KS3681 standart KL3681 multimetrlik terminalı ilə birbaşa, əlavə dəyişiklik tələb etməyən funksional ekvivalentlik təmin edir. Əsas fərq KS konstruksiyasındadır: onda taxıla bilən terminal konnektoru bloku var. Standart KL3681 modullarında terminalı dəyişdirmək üçün hər bir naqili ayrı-ayrılıqda ayırmaq tələb olunur. Sistemi KL3681-dən KS3681-ə keçirərkən TwinCAT proqram konfiqurasiyasında, K-bus xəritələndirməsində və ya registr strukturunda heç bir dəyişiklik tələb olunmur. Proses təsvirinin ölçüsü 32 bitlik verilənlər və 8 bitlik idarəetmə/status olaraq dəyişməz qalır.

Tətbiqdə yol verilən səhvlər və mühəndislik qeydləri

Yüksək cərəyan yolundan (10 A-ə qədər) istifadə edərkən sıx yerləşdirilmiş korpuslarda istilik davranışını diqqətlə izləmək lazımdır. 10 A-də fasiləsiz işləmə bitişik terminalların ətraf mühit temperaturunu artıra bilər. Yüksək cərəyan yükləri uzun müddət aktiv olduqda KS3681-i kifayət qədər yan boşluqla və ya terminalın enerji qidalandırıcıları kimi istilik yaradan komponentlərdən uzaqda quraşdırmaq tövsiyə olunur. Nəzərə alın ki, 1,25 A-lik qoruyucu yalnız standart cərəyan ölçmə dövrələrini qoruyur. Yüksək cərəyan yolundan 10 A-dən artıq cərəyan keçirmək daxili şunt rezistorlarının daimi zədələnməsinə səbəb olacaq.

İstismara vermə və naqilləmə üzrə məsləhətlər

0,01%-lik ölçmə dəqiqliyini qorumaq üçün ölçmə naqillərinizdə həmişə ekranlanmış kabellərdən istifadə edin və ekranı terminal komplektinin panelə giriş nöqtəsində torpaqlayın. Taxıla bilən birləşmələr üçün sıxma yaylarını işə salmaq məqsədilə standart yivli vintaçandan istifadə edin. Naqillərin izolyasiyasını dəqiq olaraq 9–10 mm soyun. Avtomatik diapazon seçimindən istifadə edərkən daxili miqyaslama dövrəsinin sabitləşməsi üçün tələb olunan 1 saniyəlik yenilənmə gecikməsini nəzərə alın. Tətbiqiniz yüksək sürətli, deterministik seçmələr tələb edirsə, TwinCAT System Manager idarəetmə baytı vasitəsilə terminalı əl ilə diapazon seçiminə konfiqurasiya edin.

Quraşdırma təlimatları

KRİTİK XƏBƏRDARLIQ

Modulu taxmazdan, çıxarmazdan və ya naqilləmədən əvvəl həm K-bus kontrollerinin, həm də sahə ölçmə dövrələrinin bütün enerji mənbələrini ayırın. Ölçmə kontaktlarında 300 V AC/DC-yə qədər yüksək gərginlik ola bilər və bu, ciddi elektrik cərəyanı vurması təhlükəsi yaradır. Terminal bloku komplektinə toxunmazdan əvvəl sahə tərəfi dövrələrinin enerjisiz olduğunu kalibrlənmiş xarici ölçü cihazı ilə yoxlayın.

1

Terminalı EN 60715 standartına uyğun standart 35 mm-lik DIN relsinə quraşdırın və kilidləmə mexanizmi yerinə oturub klik səsi çıxarana qədər möhkəm bərkidin.

2

Qızıl örtüklü sürüşən kontaktların zədələnməsinin qarşısını almaq üçün yan tərəfdəki dil-yiv birləşmələrini bitişik K-bus terminalları ilə diqqətlə düzləndirin.

3

Taxıla bilən terminal konnektoru blokunu yastı uclu vintaçanla naqilləyin. Bərk və ya çoxdamarlı keçiriciləri (0,08–1,5 mm²) yaylı sıxac terminallarına bərkidin.

4

Əvvəlcədən naqillənmiş taxıla bilən naqil blokunu terminalın ön hissəsinə qoşun. K-bus status LED-lərinin düzgün yandığını yoxlamaq üçün idarəetmə gərginliyi tətbiq edin.

FAQ

KS3681-in standart KL3681 ilə müqayisədə əsas üstünlüyü nədir?

KS3681 plaqla birləşdirilə bilən naqilləmə səviyyəsinə malikdir; bu, sahə naqilləri üzrə bağlantıları ayırmadan terminal elektronikasını işlək vəziyyətdə dəyişməyə imkan verir və texniki xidmət zamanı dayanma müddətini azaldır.

Bu terminalın güc kontaktlarına qoşulması tələb olunur?

Xeyr, terminalda güc kontaktları yoxdur və işləmə gücünü, adətən 100 mA olmaqla, birbaşa K-bus arxa panelindən alır.

Daxili cərəyan ölçmə yolu necə qorunur?

Terminalda istifadəçinin çıxış əldə edə bildiyi inteqrasiya olunmuş 1.25 A qoruyucu sigorta var. Sürətli sahə dəyişimi üçün ehtiyat sigorta da terminal çərçivəsinin daxilində yerləşdirilib.

Terminal AC siqnalları üçün həqiqi RMS qiymətlərini ölçə bilər?

Bəli, terminal AC siqnalları üzrə həqiqi RMS hesablamalarını, eləcə də DC ölçmələri üçün hesabı orta qiymətin hesablanmasını həyata keçirə bilər.
