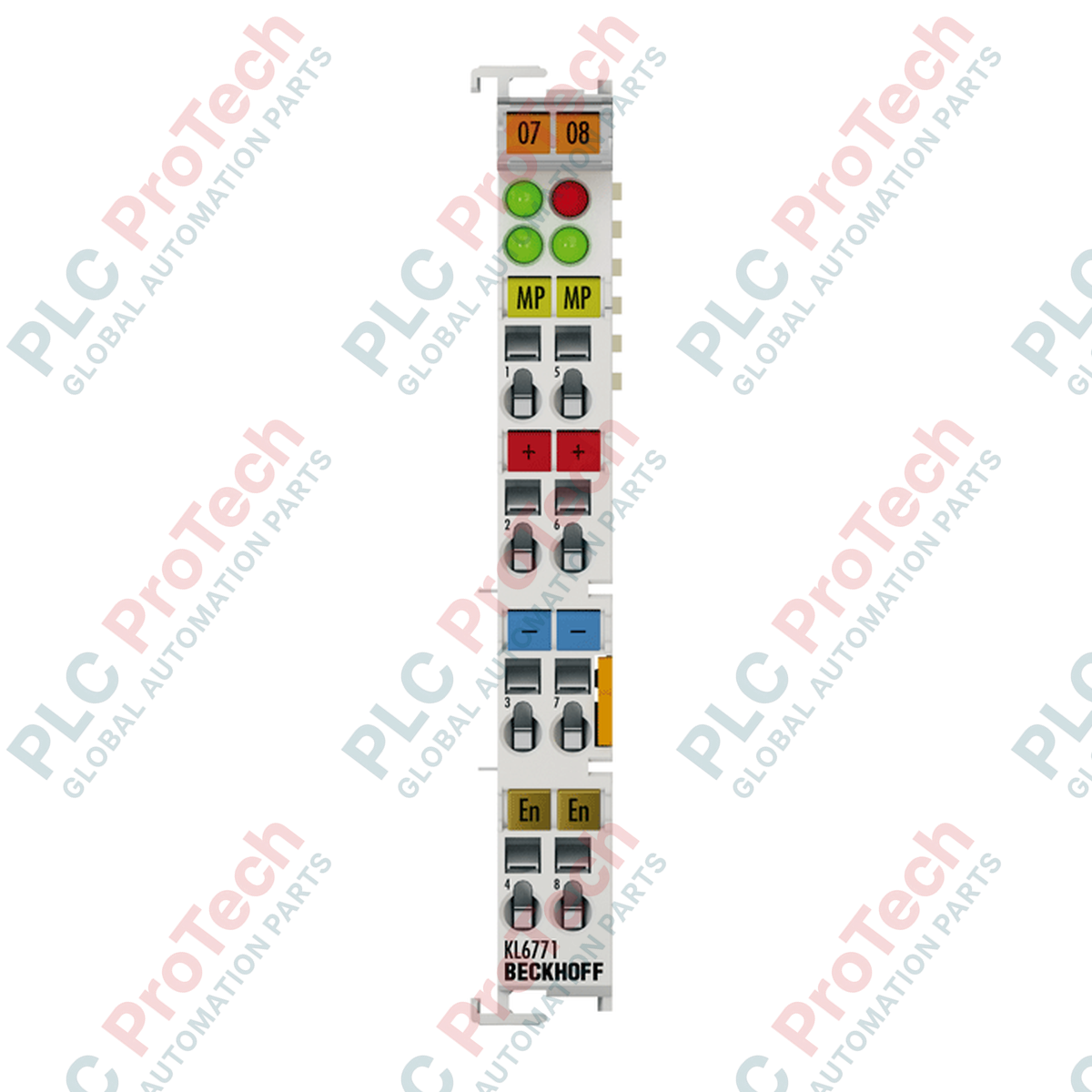

Beckhoff KS6771 şin terminalının MP-Bus master modulu

SKU KS6771

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS6771
Country of origin:Germany
Product Type: Avtobus terminalları
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Təsvir

Xüsusi inteqrasiya bağlantısı kimi fəaliyyət göstərən Beckhoff KS6771 şin terminalı K-bus kupleri ilə Belimo MP-Bus HVAC sahə cihazları arasında birbaşa, ikitərəfli rabitə yaradır. Bu modul MP-Bus masteri kimi fəaliyyət göstərərək məlumatların toplanmasını və idarəetmə əmrlərinin bir kanal üzərindən paylanmasını koordinasiya edir. KS6771 modeli çıxarıla bilən naqil səviyyəsinə malikdir və sahə naqil dəstlərini ayırmadan modulların sürətli dəyişdirilməsinə imkan verir. İnteqrasiya standart TwinCAT PLC funksiya blokları vasitəsilə tam idarə olunur və mürəkkəb kommersiya və sənaye hava emalı arxitekturalarında istismara vermə prosesini sadələşdirir.

Xüsusiyyətlər

Çoxcihazlı topologiyalar: Bir sahə şini çıxışı üzərindən 16-ya qədər MP-Bus cihazını (maksimum 8 ötürücü və 8 sensor) idarə edir.
Çıxarıla bilən naqil interfeysi: Terminalın sürətli dəyişdirilməsi üçün vahid blok kimi çıxarıla bilən gərginlikli sıxac bağlantı terminallarından istifadə edir.
Qalvanik izolyasiya: Ümumi rejimli elektrik küyünü azaltmaq üçün daxili K-bus ilə xarici MP-Bus dövrəsi arasında etibarlı 500 V izolyasiya təmin edir.
Səmərəli proses təsviri: 12 bayt giriş məlumatı və 12 bayt çıxış məlumatından istifadə etməklə birbaşa kontroller konfiqurasiyasına xəritələnir.
Standartlaşdırılmış diaqnostika: Sürətli sistem inteqrasiyası və fasiləsiz xəta hesabatı üçün TwinCAT PLC MP-Bus proqram kitabxanası ilə tam uyğundur.

Tətbiqlər

HVAC dəyişən hava həcmi (VAV) sistemləri: Həcm sərfi tənzimləyicilərinin, hava klapanı aktuatorlarının və temperatur sensorlarının birbaşa idarə edilməsi.
Sənaye mühitinə nəzarət: Təmiz otaqlarda və ya əczaçılıq laboratoriyalarında təzyiq boşaltma klapanlarının və hava emalı qurğularının qapalı dövrəli idarə edilməsi.
Bina idarəetmə sistemləri (BMS): Paylanmış Belimo klapan aktuatorlarının və köməkçi sensorların yüksək səviyyəli Ethernet/IP və ya EtherCAT magistrallarına inteqrasiyası.

Texniki spesifikasiyalar

Parametr	Spesifikasiya
İstehsalçı	Beckhoff Automation
Model nömrəsi	KS6771
İnterfeys növü	MP-Bus masteri (1 kanal)
Məlumat ötürmə sürəti	1200 baud
Şin giriş protokolu	Sorğulama
Nominal sistem gərginliyi	24 V DC (-15% / +20%)
K-Bus cərəyan sərfiyyatı	Adətən 55 mA
Güc kontaktının enerji sərfiyyatı	Adətən 10 mA + aktuator yükü
Maksimum güc kontaktı yükü	10 A
İzolyasiya gərginliyi	500 V (K-bus ilə MP-Bus xətti arasında)
Proses təsvirinin ölçüsü	12 bayt giriş, 12 bayt çıxış
Birləşmə en kəsiyi	0,08–1,5 mm² (AWG 28...16 bərk/çoxdamarlı; AWG 26...16 elastik)
Naqilin soyulma uzunluğu	9–10 mm
Ətraf mühit mühafizə dərəcəsi	IP20 (dəyişən quraşdırma istiqaməti ilə)
İşləmə temperaturu	0–+55 °C
Saxlama temperaturu	-25–+85 °C
Nisbi rütubət	95%, kondensasiya olmadan
Vibrasiya/zərbəyə davamlılıq	EN 60068-2-6 / EN 60068-2-27 standartlarına uyğundur
EMC immuniteti/emissiyası	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Partlayışdan mühafizə nişanı	II 3 G Ex nA IIC T4 Gc (ATEX Zona 2)
Korpus materialı	Polikarbonat (çıxarıla bilən naqil bağlantılı terminal korpusu)
Ölçülər (W x H x D)	12 mm x 100 mm x 68 mm
Məhsulun xalis çəkisi	Təxminən 85 q
Hesablanmış daşınma çəkisi	1,5 kq

Bağlantılar və interfeyslər

Terminal pininin nömrəsi	Siqnal təyinatı	Təsvir
1	MP-Bus xətti	Belimo köməkçi ötürücülərinə ikitərəfli rabitə xətti.
2	24 V DC (Enerji kontaktı)	Ötürücü qurğulara enerji qidalanması (daxildə enerji kontaktına körpülənib).
5	GND (MP-Bus istinadı)	MP-Bus rabitəsi üçün ümumi istinad potensialı.
6	0 V DC (Enerji kontaktı)	Mənfi enerji relsi istinadı (daxildə enerji kontaktına körpülənib).

Empirik mühəndislik məlumatları

Alternativ modellər və uyğunluq

KS6771 standart KL6771 şin terminalının birbaşa funksional ekvivalentidir. Əsas fərq qoşula bilən naqil bloku olan "KS" terminal korpusunun dizaynındadır. Proqram təminatı baxımından TwinCAT aparat konfiqurasiyası KS6771-i KL6771 ilə eyni hesab edir və mövcud PLC proqramlarında kod dəyişiklikləri və ya giriş-çıxış xəritələndirməsi yeniləmələri tələb etmədən problemsiz əvəzləməyə imkan verir.

Tətbiq zamanı çatışmazlıqlar və mühəndislik qeydləri

KS6771-i quraşdırarkən mühəndislər xarici 24 V DC enerji təchizatı dövrəsində ümumi cərəyan sərfiyyatını izləməlidirlər. Terminal maksimum 10 A nominalına malik daxili enerji kontaktlarına əsaslanır. Bir neçə güclü damper ötürücüsü birbaşa şin terminalı vasitəsilə qidalandırılırsa, ümumi pik başlanğıc cərəyanlarının bu həddi aşmadığından əmin olun. Uzun fiziki məsafələri əhatə edən quraşdırmalarda induktiv səs-küy birləşməsini azaltmaq üçün ekranlanmış burulmuş cüt kabellərdən istifadə edin; bu səs-küy 1200 baud sürətində sorğu dövrlərini poza bilər.

İstismara vermə və naqillərin qoşulması üzrə məsləhətlər

TwinCAT mühitində şin terminalını konfiqurasiya etmək üçün Tc2_MPBus kitabxana PLC layihəsinə inteqrasiya edilməlidir. Belimo cihazlarına ünvan verərkən MP-Bus-un 8 aktiv idarəedici ötürücünü və 8 passiv sensoru dəstəklədiyini unutmayın. Çoxdamarlı sahə naqillərini daxil edərkən polikarbonat terminal bələdçisi kilidlərinin zədələnməsinin qarşısını almaq üçün standart düz başlı vintaçanla (3,0 mm bıçaq ölçüsü) qoşula bilən gərginlik sıxacının buraxma yuvasından istifadə edin.

Quraşdırma təlimatları

KRİTİK XƏBƏRDARLIQ: KS6771 terminalını quraşdırmazdan, çıxarmazdan və ya naqillərini qoşmazdan əvvəl əsas sistem nəzarətçisini və bütün köməkçi 24 V enerji qidalanmalarını tamamilə enerjisizləşdirin. Enerjinin təcrid edilməməsi rabitə şininin pozulmasına və ya bərk cisimli K-bus interfeysinin elektronikasının daimi zədələnməsinə səbəb ola bilər.

1

Terminalı EN 60715 standartına uyğun standart 35 mm-lik DIN relsinə quraşdırın və kilidləmə mexanizminin möhkəm şəkildə yerinə oturduğundan əmin olun.

2

Yan-yana elektrik təması üçün inteqrasiya olunmuş ikili yuva və açar bağlantısından istifadə edərək bitişik terminalları bir-birinə sürüşdürüb birləşdirin.

3

Sahə naqillərini hazırlayarkən izolyasiyanı dəqiq olaraq 9–10 mm soyun və qonşu terminallarla təmas yarada biləcək boş tellərin qalmamasına diqqət edin.

4

Sahə naqillərini qoşula bilən gərginlik sıxaclarına daxil edin və hər naqili yerində etibarlı şəkildə bərkitmək üçün yaylı buraxma funksiyalı vintaçan alətindən istifadə edin.

FAQ

Beckhoff KS6771 və KL6771 terminalları arasındakı əsas fərq nədir?

KS6771 çıxarıla bilən naqilləmə səviyyəsinə malikdir; bu, sahə naqilləri blokunun vahid qurğu kimi çıxarılmasına və yenidən qoşulmasına imkan verir. KL6771 isə sabit, çıxarılmayan terminal bloku bağlantılarından istifadə edir.

Bir KS6771 moduluna neçə Belimo aktuator ötürücüsü qoşa bilərəm?

Terminal maksimum 16 MP-Bus cihazını dəstəkləyir; bu quruluşda ən çoxu 8 ötürücü və 8 sensor nəzərdə tutulur.

Bu terminalı TwinCAT-də proqramlaşdırmaq üçün hansı proqram kitabxanası tələb olunur?

İnteqrasiya üçün TwinCAT PLC MP-Bus kitabxanası (adətən TwinCAT 3 üçün Tc2_MPBus) tələb olunur; bu kitabxana rabitə və cihazların sorğulanması üçün xüsusi funksiya blokları təqdim edir.

KS6771 təhlükəli ərazilərdə istifadə üçün sertifikatlaşdırılıbmı?

Bəli, II 3 G Ex nA IIC T4 Gc markalanması ilə ATEX təsdiqinə malikdir və bu, onu Zona 2 təhlükəli ərazilərdə quraşdırmaq üçün uyğun edir.
