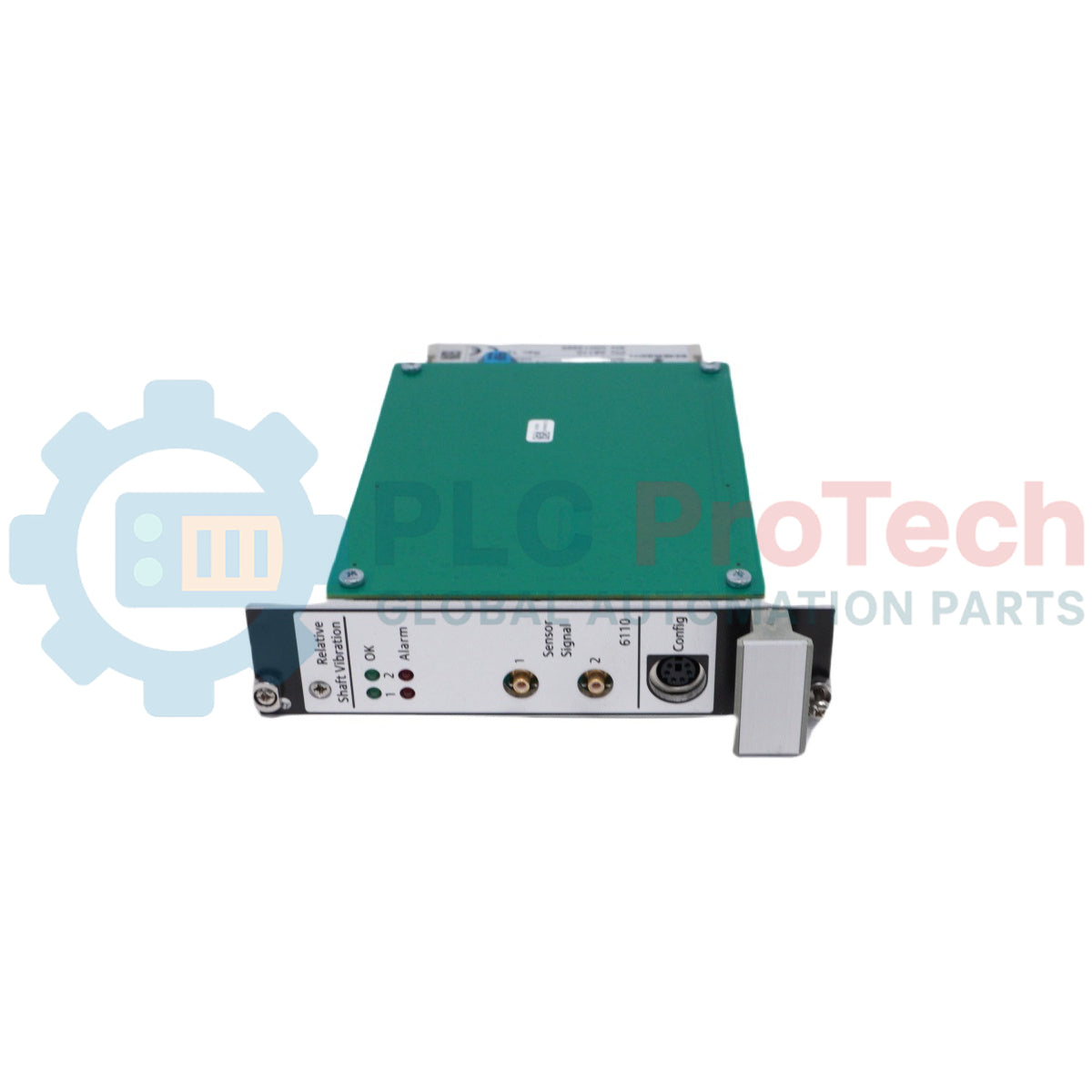

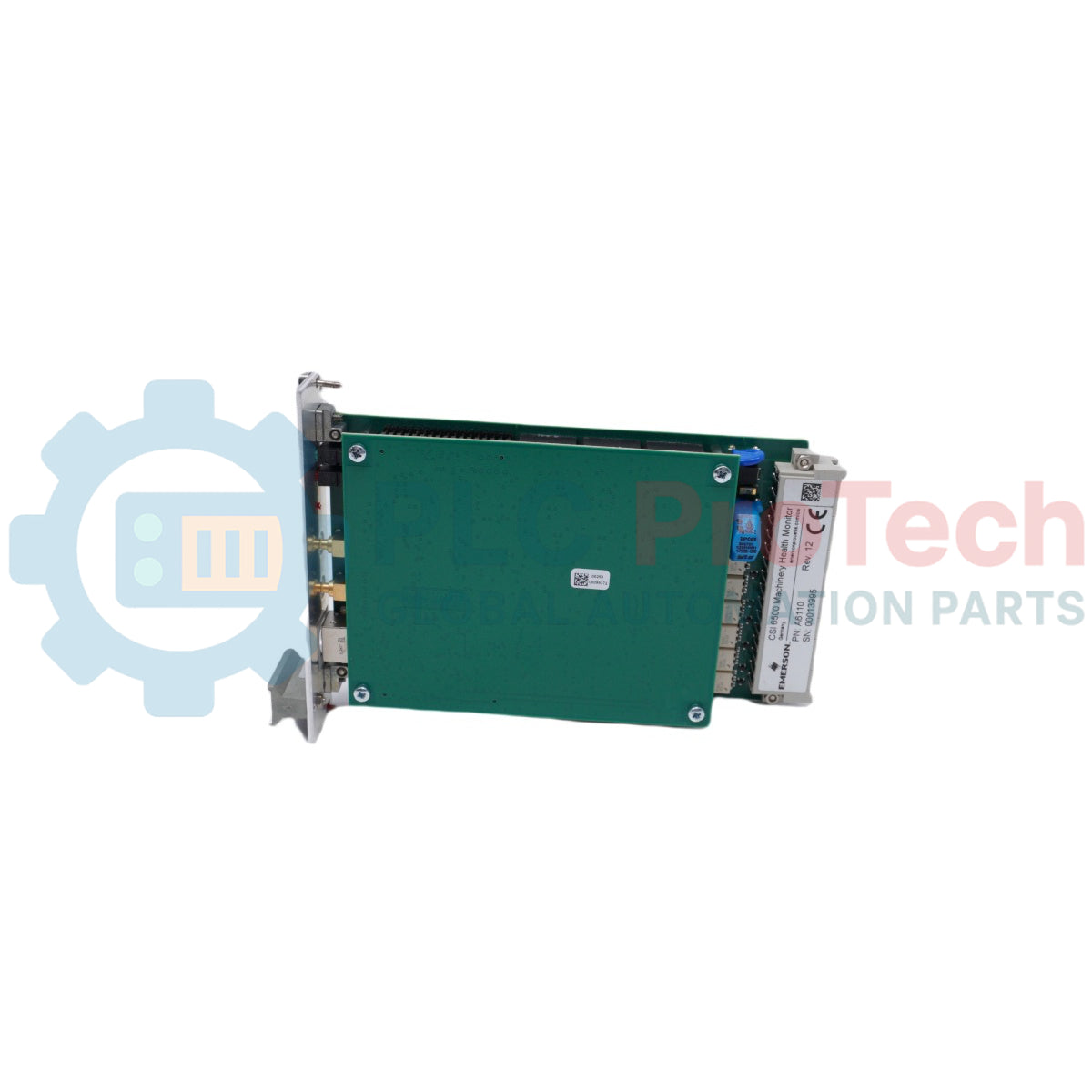

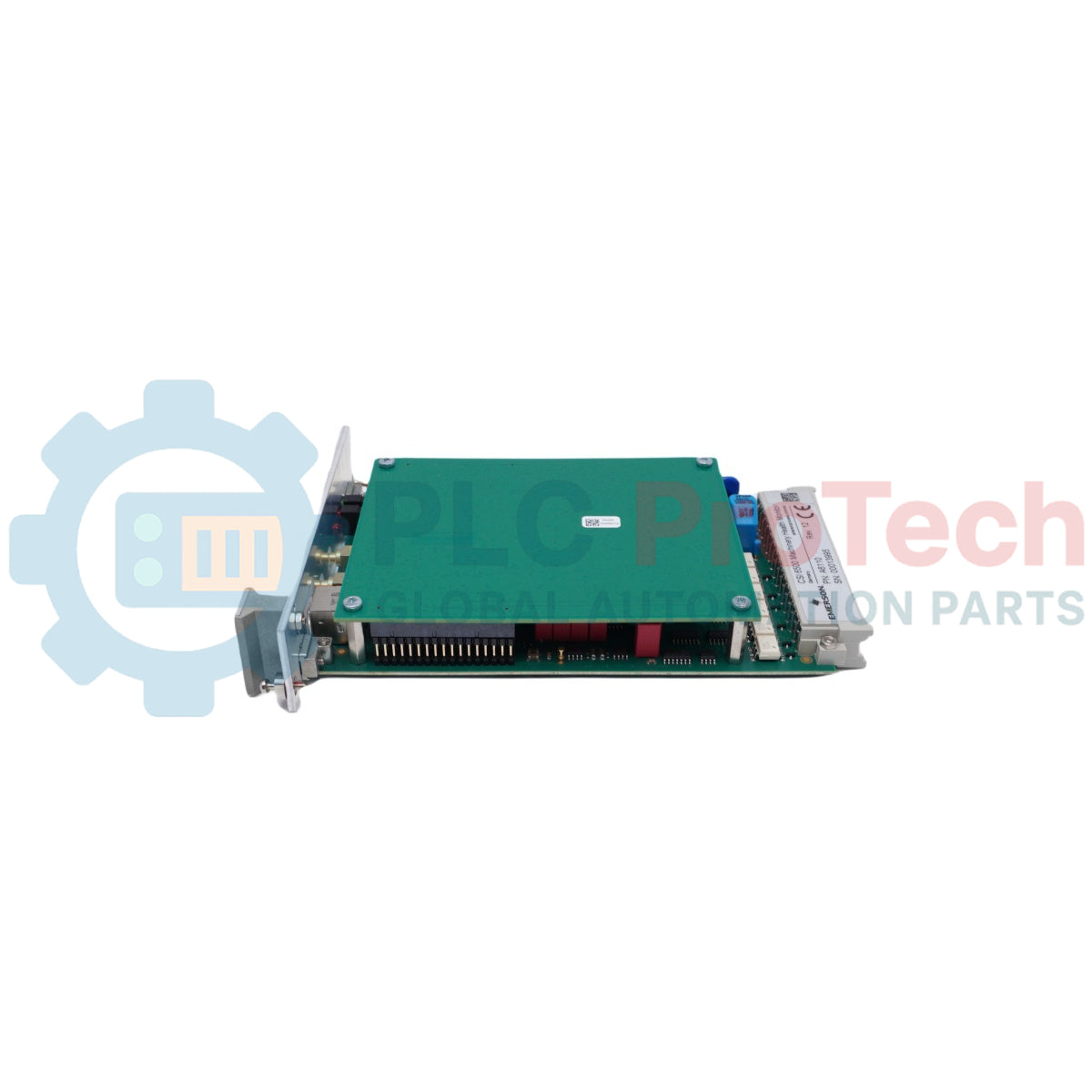

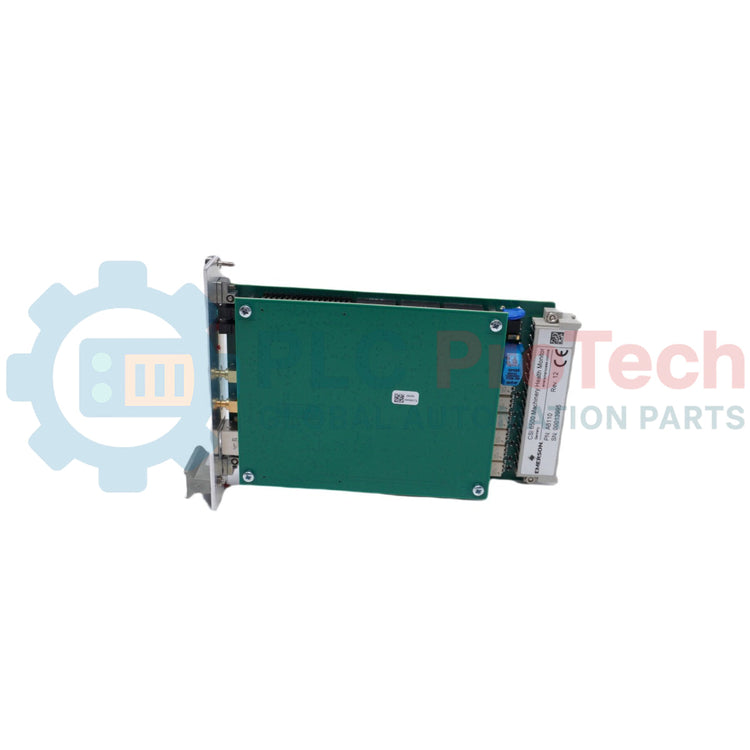

Emerson A6110 AMS 6500 Valın Nisbi Vibrasiya Monitoru

Only 7 item(s) left in stock

Manufacturer: Emerson
Product No.: A6110
Country of origin:United States
Product Type: Val Nisbi Vibrasiya Monitoru
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 300g
Dimensions: 3.00 cm x 26.00 cm x 16.00 cm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Təsvir

Emerson A6110 AMS 6500 Maşın Sağlamlığı Monitoru arxitekturasında fırlanan maşınların kritik aktivlərini izləmək üçün nəzərdə tutulmuş valın nisbi vibrasiya monitorudur. Standart 1 yuvalı, işlək vəziyyətdə dəyişdirilə bilən A6110 modulu iki müstəqil və ya birləşdirilmiş monitorinq kanalı vasitəsilə kontaktsız yerdəyişmə sensorlarından daxil olan siqnalları qəbul edir. API 670 maşın mühafizəsi standartlarına uyğun hazırlanmış modul sistemin arxa paneli və Modbus TCP/IP kommunikasiya şəbəkələri ilə əlaqə yaradaraq Smax, 1x, 2x, 1/2x və faza bucağının izlənməsi daxil olmaqla dinamik siqnal emalını təmin edir. Kart real vaxt rejimində maşın nasazlıqlarının aşkarlanması və sənaye turbo maşınlarının mühafizəsi üçün birbaşa PlantWeb və DeltaV şəbəkə platformalarına inteqrasiya olunur.

Xüsusiyyətlər

API 670 standartına uyğun 1 yuvalı, işlək vəziyyətdə dəyişdirilə bilən mühafizə modulu arxitekturası
Müstəqil ikikanallı və ya birləşdirilmiş monitorinq rejimləri (Smax, True S peak-to-peak)
0,1–16 kHz tezlik diapazonuna malik ön və arxa xam buferlənmiş çıxışlar
Hər kanal üçün xüsusi 0–10 VDC val mövqeyi (boşluq) gərginliyi çıxışları
RS-232 konfiqurasiya interfeyslərini dəstəkləyən inteqrasiya olunmuş Mini DIN ön panel konnektoru
Aparatın bütövlüyünü, sensor bağlantılarını, kabel vəziyyətini və daxili temperaturu izləyən özünü yoxlayan diaqnostika
Uzaqdan seçilə bilən limit vurma və açılmanın yan keçilməsi imkanları
Hər kanal üçün proporsional 0/4–20 mA və 0–10 VDC çıxış seçimləri

Tətbiqlər

Buxar turbinləri
Qaz turbinləri
Hidro turbo maşınlar
Sənaye turbo kompressorları

Sifariş məlumatları

Model nömrəsi	Məhsul təsviri
A6110	Vibrasiya monitoru

Texniki spesifikasiyalar

Parametr	Spesifikasiya
İstehsalçı	Emerson
Model	A6110
Ölçü çeviricisi girişləri	İki müstəqil və ya birləşdirilmiş monitorinq rejimi
Giriş müqaviməti	>100 kOhm
Giriş gərginliyi diapazonu	0-dan -22 VDC-yə qədər
Giriş tezliyi diapazonu	Aşağı kəsim tezliyi 1 və ya 5 Hz; yuxarı kəsim tezliyi 50–2000 Hz arasında tənzimlənə bilər
Ən kiçik ölçmə diapazonu	0-400 mV
Ən böyük ölçmə diapazonu	0-8000 mV
Sensorun nominal qidalanma gərginliyi	-26.7 V
Sensorun qidalanma cərəyanı	Nominal 20 mA, maksimum 35 mA
Ön buferlənmiş çıxış siqnalı	+/-10 V, 100 Ohm yük, tezlik diapazonu 0,1-5 kHz (-3 dB)
Cərəyan çıxışları	Əsas qiymətə proporsional 0/4-20 mA
Cərəyan çıxışının yükü	<500 Ohm
Gərginlik çıxışları	Əsas qiymətə proporsional 0-10 VDC
Gərginlik çıxışının yükü	>10 kOhm
DC boşluq gərginliyi çıxışları	Valın vəziyyətinə proporsional 0-10 VDC
Arxa buferlənmiş çıxış diapazonu	0,1-16 kHz (-3 dB)
Çıxış dəqiqliyi	Tam şkalanın +/-1%-i
Sabitləşmə müddəti	Konfiqurasiya edilə bilən 0-10 saniyə
Siqnalizasiya təyinat nöqtələri	Xəbərdarlıq və təhlükə, normalda açıq və ya normalda qapalı seçilə bilər
Siqnalizasiya vaxt gecikmələri	Hər kanal üçün 0-5 saniyəlik gecikmə
Şassi sahəsi	1 yuva

Qoşulmalar/interfeyslər

Konnektorun pini	Funksiya
Ön Mini DIN konnektoru	Modulun konfiqurasiyası, parametrləri və status monitorinqi üçün RS-232 interfeysi
Ön buferlənmiş çıxışlar	Çevirici sensorunun girişləri ilə eyni olan ikili xam siqnal çıxışları
Arxa cərəyan çıxışları	Kanalın əsas qiymətinə proporsional ikili 0/4-20 mA çıxışları
Arxa gərginlik çıxışları	Əsas qiymətə proporsional ikili 0-10 VDC çıxışları
Arxa DC gərginlik çıxışları	Valın vəziyyətinə (boşluğa) proporsional ikili 0-10 VDC çıxışları
Arxa buferlənmiş çıxışlar	İkili AC/DC xam buferlənmiş çıxış siqnalları
Uzaqdan idarəetmə girişləri	Limit Multiply və Trip Bypass üçün xüsusi rele giriş terminalları

Quraşdırma qaydaları

Modulun yerləşdirilməsi: 1 yuvalı isti dəyişdirilə bilən modulu AMS 6500 rack korpusunun təyin edilmiş yuvasına yerləşdirin.
Dəstəyin yığılması: Kartı rack çərçivəsinə yerləşdirmək və ya oradan çıxarmaq, həmçinin nöqtənin identifikasiya etiketlərini göstərmək üçün inteqrasiya olunmuş ön dəstəkdən istifadə edin.
Sahə naqillərinin izolyasiyası: Sahə çeviricisinin giriş kabellərinin sistem gərginliklərindən və enerji təchizatı xətlərindən galvanik olaraq ayrılmasını təmin edin.
Konfiqurasiya portuna çıxış: Lokal parametr tənzimlənməsi üçün RS-232 rabitə kabelini ön paneldəki Mini DIN interfeys yuvasına qoşun.

Uyğunluq və sertifikatlar

Mexanizmlərin mühafizəsi: API 670 standartına uyğundur

Key Features:

#AMS 6500 #Shaft Relative Vibration Monitor

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

How many chassis slots does the vibration monitoring module occupy?

The module installs into a single slot inside the standard machinery health rack.

What local communication interface is available on the front panel?

A Mini DIN socket provides an RS-232 serial interface for configuration and status monitoring.

What sensor supply voltage does the device provide to field transducers?

The internal power supply delivers a nominal -26.7 VDC galvanically isolated sensor voltage.
