General Electric IC693MDL645 Series 90-30 24 Volt DC müsbət/mənfi məntiq giriş modulu

Təsvir

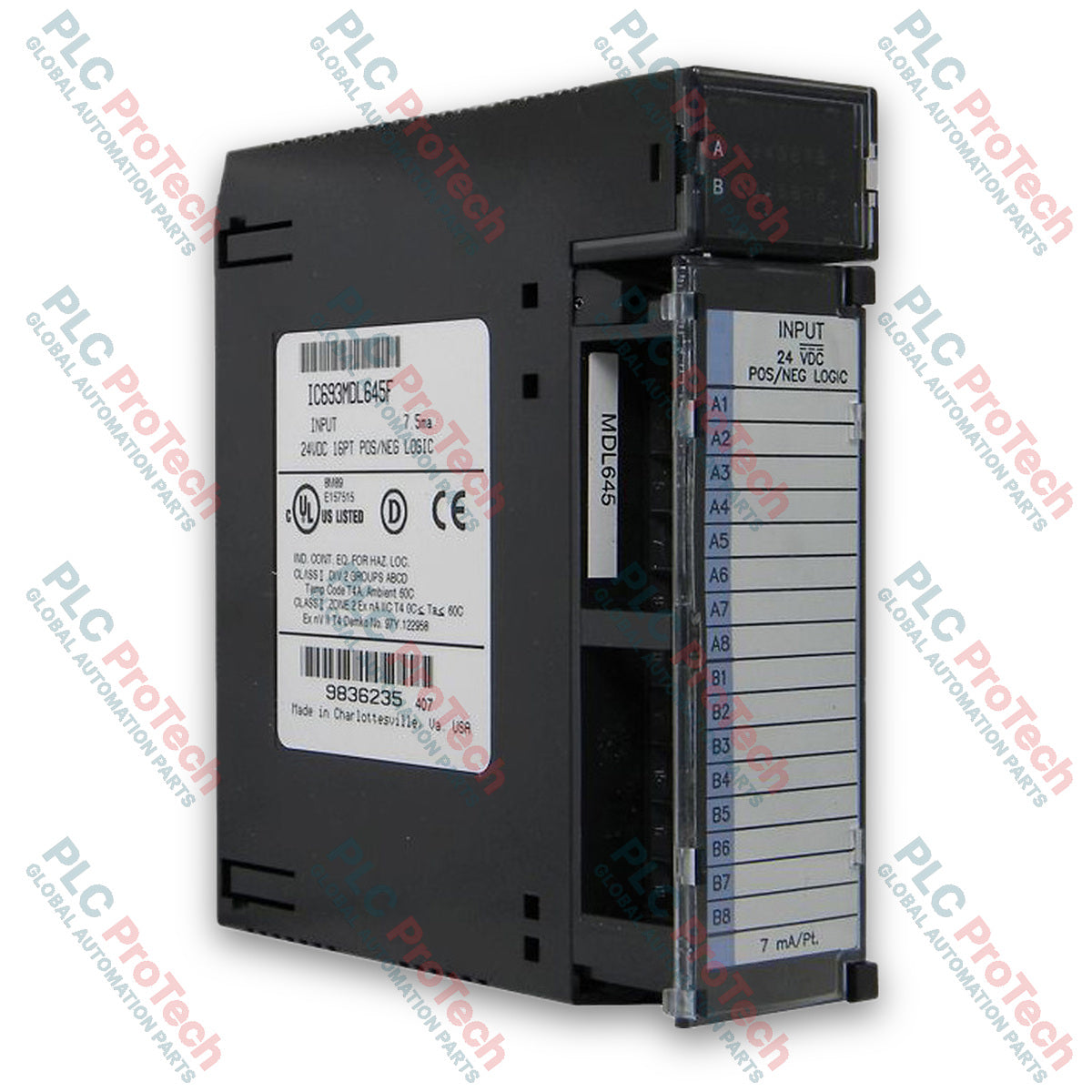

General Electric IC693MDL645 Series 90-30 Proqramlaşdırıla bilən məntiq kontrolleri (PLC) platformasına inteqrasiya üçün nəzərdə tutulmuş, 16 nöqtəli, 24 volt DC müsbət/mənfi məntiq giriş moduludur. Bu modul mexaniki düymələr, limit açarları və elektron yaxınlıq sensorları daxil olmaqla, istifadəçi tərəfindən təmin edilən geniş çeşidli sahə cihazlarına uyğun giriş xüsusiyyətlərinə malikdir. Ayrı-ayrı giriş nöqtəsinə axan cərəyan PLC giriş status cədvəlində (%I) müvafiq məntiq vəziyyətini yeniləyir.

Sahə giriş cihazları üçün enerji xarici istifadəçi mənbəyi və ya uyğun Series 90-30 enerji təchizatı bloklarında təqdim edilən izolyasiyalı 24 VDC təchizat terminalları (+24V OUT və 0V OUT) vasitəsilə təmin edilə bilər. Qurğu Series 90-30 sistemində 5 yuvalı və ya 10 yuvalı baza lövhəsindəki istənilən boş I/O yuvasına birbaşa quraşdırılır; aşağı gərginlikli işləməni göstərmək üçün mavi rəng kodlu qapı etiketindən istifadə edir.

Xüsusiyyətlər

• Ümumi enerji giriş terminalına malik bir qrupda yerləşdirilmiş 16 diskret giriş nöqtəsi təmin edir.
• Sahə cihazlarının çevik naqillənməsi üçün həm müsbət, həm də mənfi məntiq giriş xüsusiyyətlərini dəstəkləyir.
• Nöqtələrin A1-A8 və B1-B8 real vaxtda AKTİV/PASSİV statusuna nəzarət etmək üçün modulun yuxarı hissəsində yerləşən iki üfüqi cərgədə 16 yaşıl LED göstəriciyə malikdir.
• Dövr identifikasiyasını qeyd etmək və daxili naqil sxemlərinə baxmaq üçün çevrilə bilən içliyə malik menteşəli qapı ilə təchiz olunub.
• Sahə tərəfi dövrəsi ilə məntiq arxa paneli arasında 1500 V izolyasiya təmin edir.

Tətbiqlər

• Sənaye avtomatlaşdırma və prosesə nəzarət sistemlərində diskret siqnalların monitorinqi.
• Maşınların idarəetmə panellərində düymələr, seçim açarları və limit açarları ilə interfeys.
• Elektron yaxınlıq sensorlarından və fotoelektrik detektorlardan status siqnallarının monitorinqi.
• Series 90-30 PLC arxitekturaları üçün zavod avtomatlaşdırmasının yenilənməsi və texniki xidmət zamanı əvəzetmə.

Texniki xüsusiyyətlər

Qoşulmalar / İnterfeyslər

• Sahə terminalları: 1-dən 20-yə qədər sahə naqilləmə nöqtələrini, o cümlədən ayrılmış 24V OUT və 0V OUT enerji terminallarını dəstəkləyən çıxarıla bilən terminal bloku qoşulmaları.
• Arxa panel konnektoru: Baza lövhəsinin I/O yuvalarına birbaşa qoşulmaq üçün standart Series 90-30 şin konnektoru interfeysi.
• Status göstəriciləri: Fərdi nöqtələrin məntiq statusunu göstərmək üçün iki cərgədə (A1-A8 və B1-B8) konfiqurasiya edilmiş 16 yaşıl LED.

Quraşdırma təlimatları

• Modulu taxmazdan və ya çıxarmazdan əvvəl Series 90-30 baza lövhəsinin bütün rəf enerji təchizatının kəsildiyinə əmin olun.
• Modulu standart 5 yuvalı və ya 10 yuvalı Series 90-30 baza lövhəsinin istənilən boş I/O yuvasına quraşdırın.
• Naqilləmə zamanı sahə cihazının qütblüyünün seçilmiş müsbət və ya mənfi məntiq konfiqurasiyasına uyğun olduğunu yoxlayın.
• Xarici sahə enerjisini müvafiq giriş terminallarına qoşun və ya cərəyan məhdudiyyətlərinə riayət etməklə baza lövhəsinin enerji təchizatı çıxış terminallarından istifadə edin.
