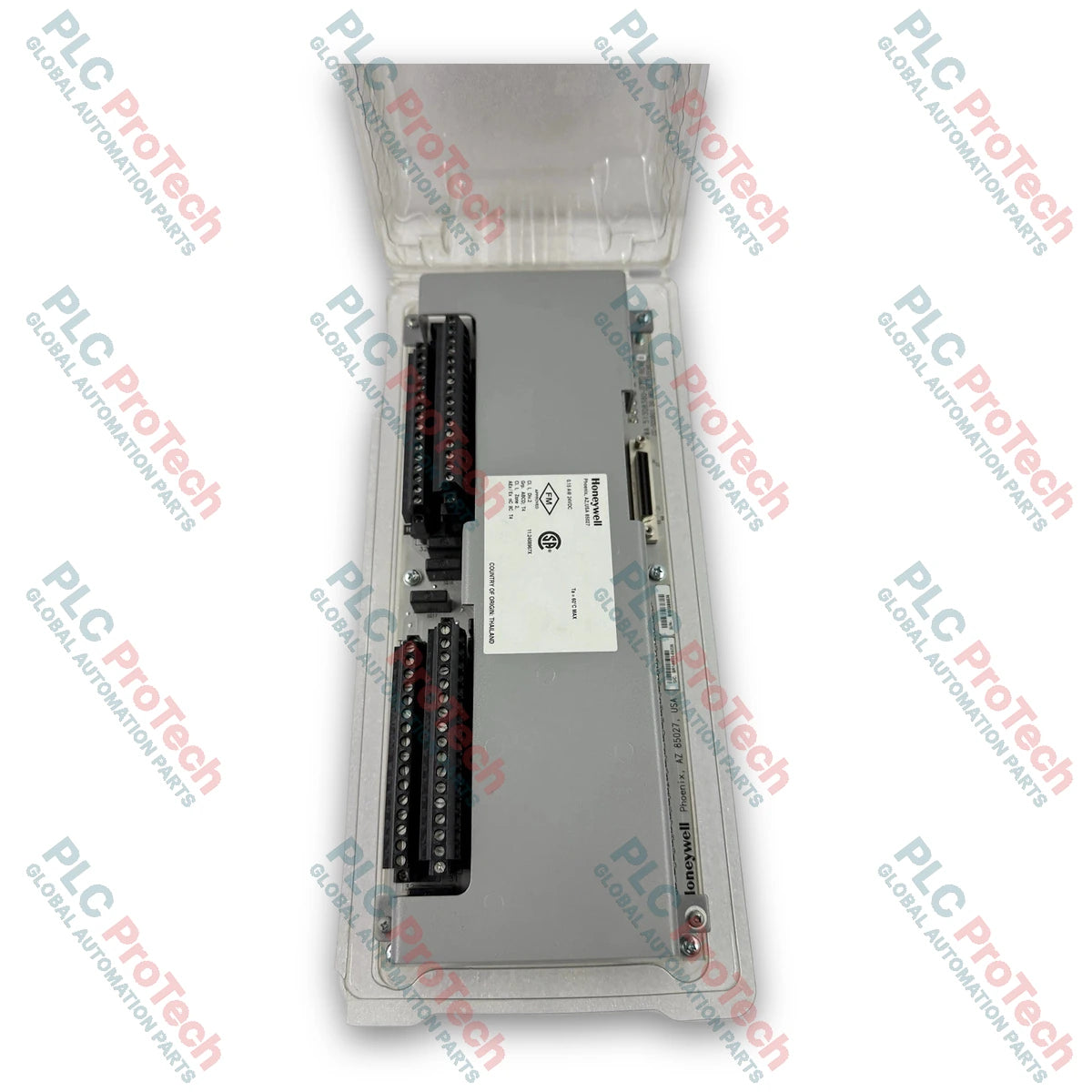

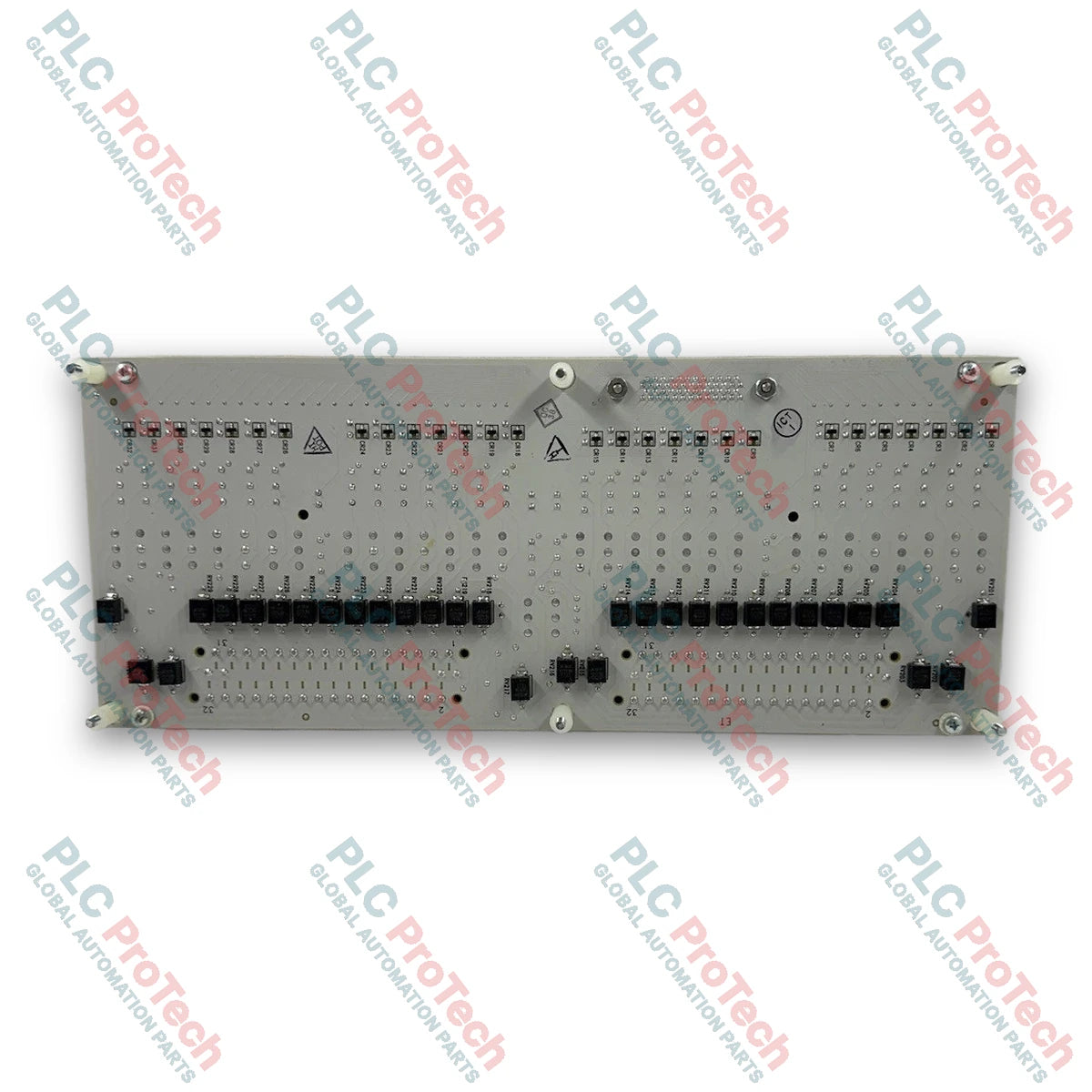

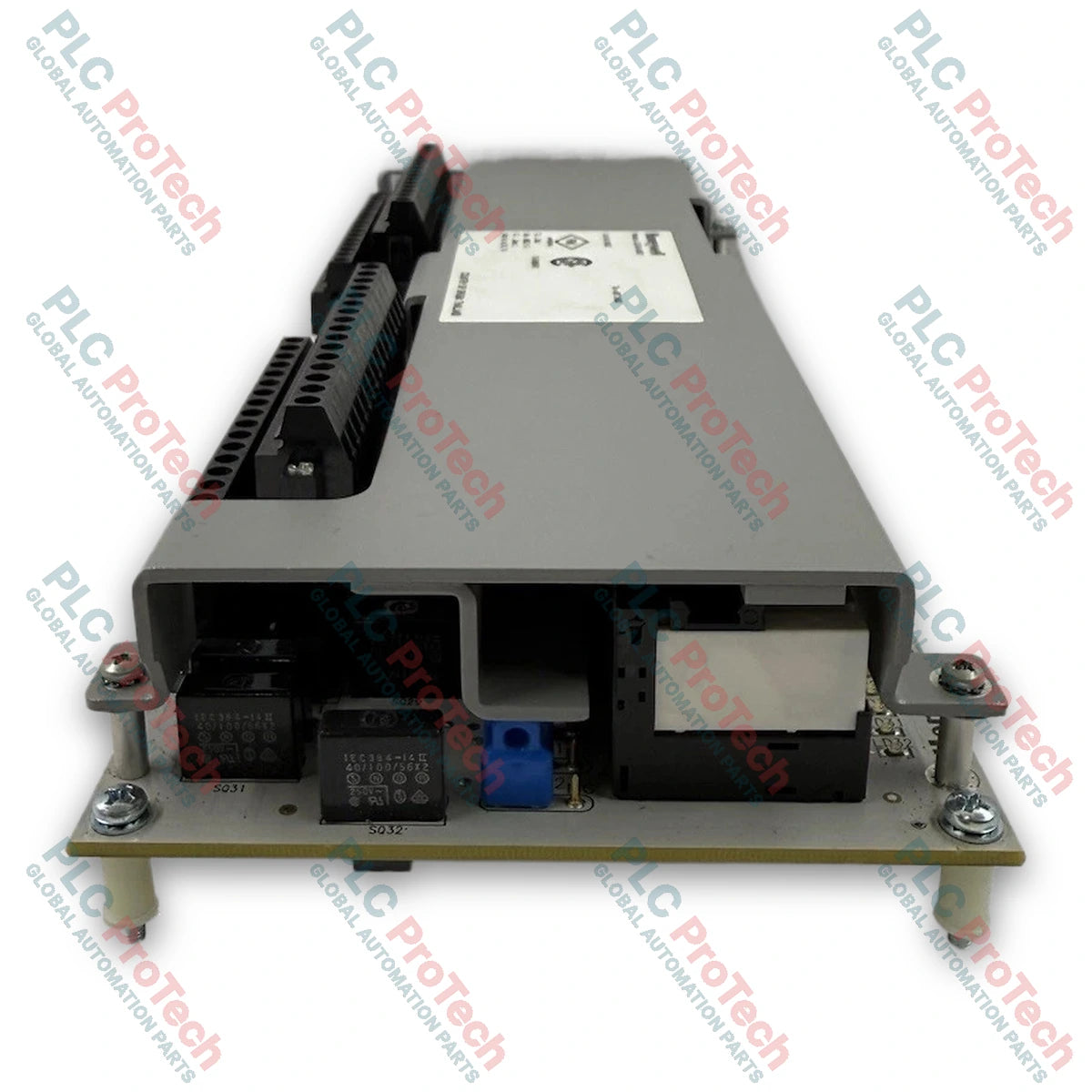

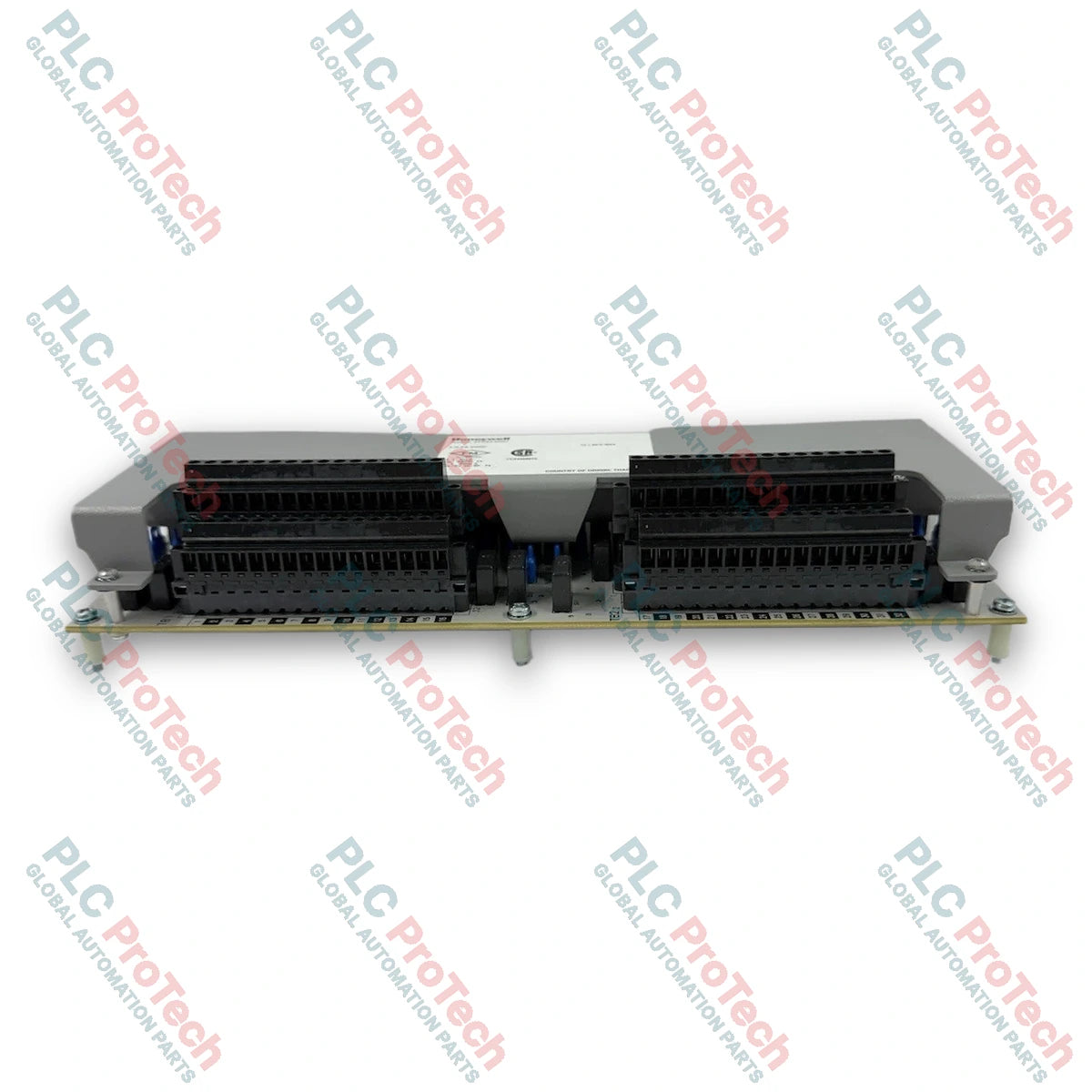

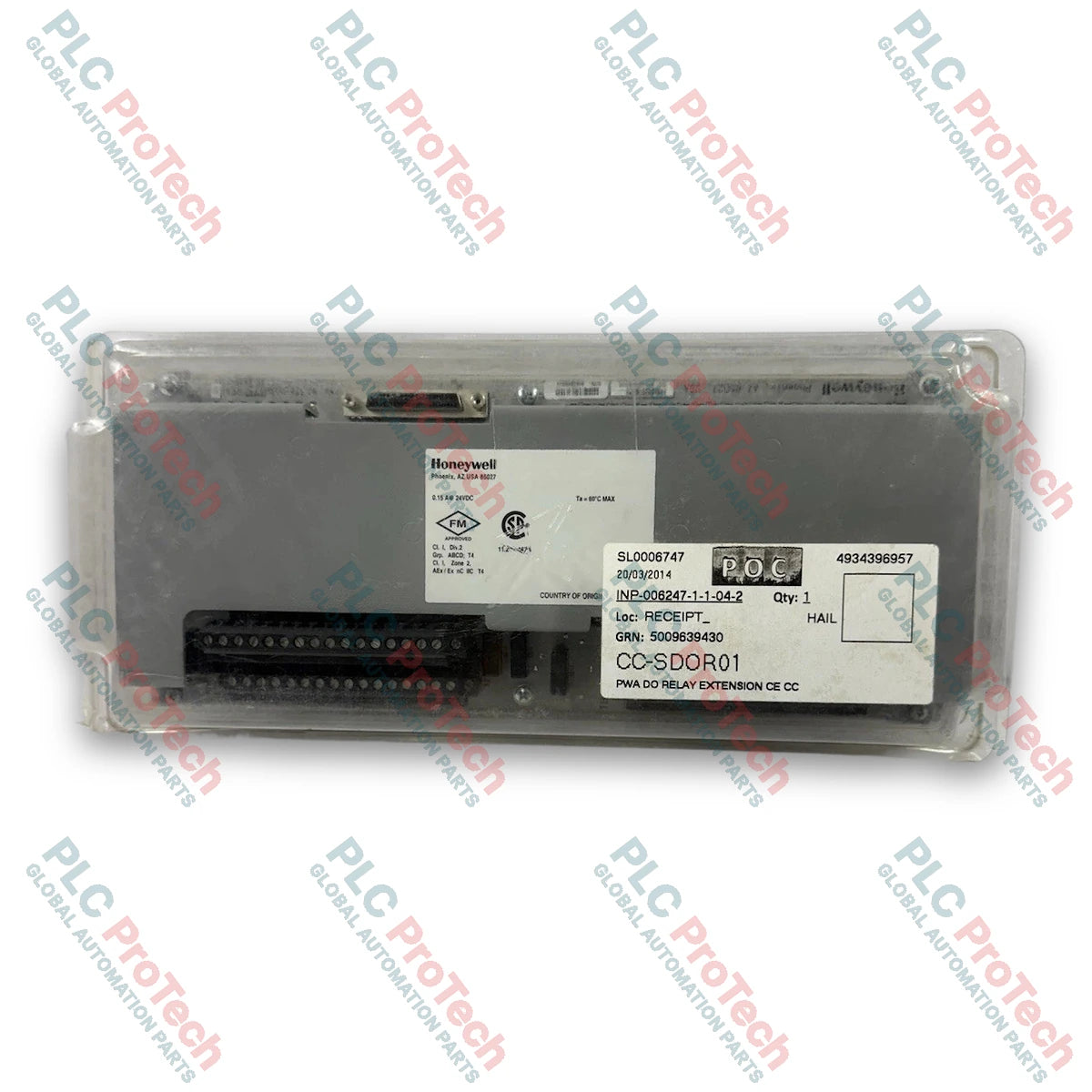

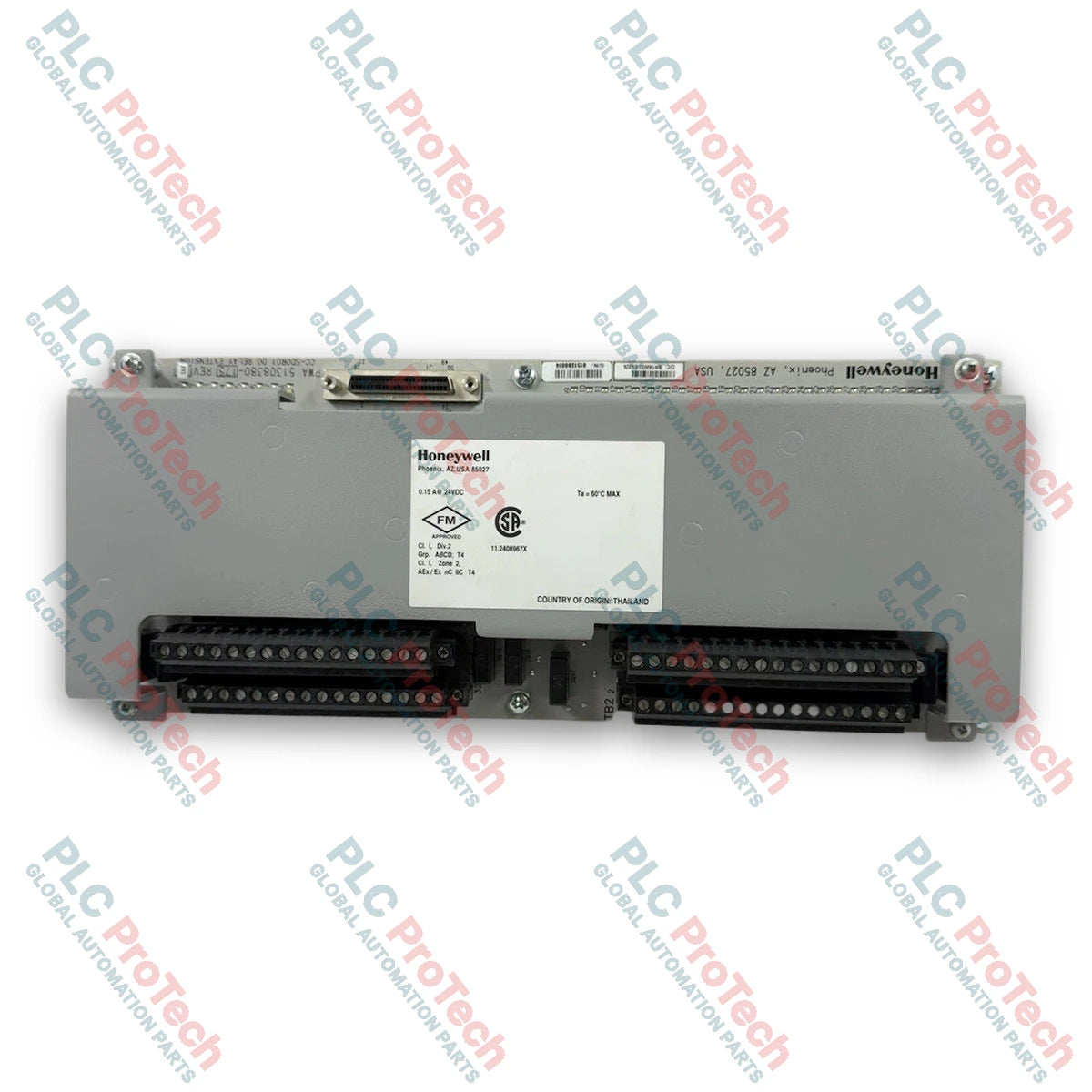

Honeywell CC-SDOR01 51308380-175 Experion Series C rəqəmsal çıxış rele genişləndirmə modulu

Təsvir

Honeywell CC-SDOR01 (Part Number: 51308380-175), Experion Series C arxitekturası üçün hazırlanmış Rəqəmsal Çıxış Rele Genişləndirmə Moduludur. Çıxış kontaktlarının imkanlarını genişləndirmək üçün nəzərdə tutulan modul CC-PDOB01 Rəqəmsal Çıxış Giriş-Çıxış Modulu (IOM) və müvafiq CC-TDOR01 və ya CC-TDOR11 Rele Giriş-Çıxış Sonlandırma Qurğuları (IOTA) ilə birlikdə işləyir. 24 VDC şinli rəqəmsal çıxış sürücü elektronikası ilə əlaqələndirilərək CC-SDOR01 prosesə nəzarət sistemlərinə izolyasiya edilmiş quru kontakt sxemləri vasitəsilə yüksək və ya aşağı güclü diskret yükləri idarə etməyə imkan verir.

12 düymlük ölçülərə malik Honeywell CC-SDOR01 genişləndirmə qurğusu jumper parametrləri vasitəsilə istifadəçi tərəfindən konfiqurasiya edilən Form-A (SPST/NO) və ya Form-B (SPST/NC) sahə kontaktı sxemlərini qəbul edən 32 izolyasiya edilmiş rele kanalı təmin edir. Bu genişləndirmə platası xarici aralıq rele panellərinə ehtiyacı aradan qaldırır və idarəetmə məntiqi ilə sahə avadanlığı arasında birbaşa quru kontakt izolyasiyası təmin edir. Hər bir çıxış kanalı rozetkalı relelər, LED status göstəricisi və induktiv kommutasiya keçidlərini söndürmək üçün inteqrasiya edilmiş əks-EMF söndürmə şəbəkələri ilə təchiz olunub.

Series C fiziki quruluşunda işləyən CC-SDOR01 şaquli montaj, maili istilik yayma dizaynı və ayrılan iki səviyyəli sahə terminal blokları ilə təchiz olunub. Modul 12 AWG-ə qədər sahə naqillərini (2.5 mm kv. çoxdamarlı naqil) qəbul edir və fərdi kanallar ilə sistemin ümumi məntiqi xətti arasında 1500 VAC RMS və ya +/-1500 VDC galvanik izolyasiyanı qoruyur.

Xüsusiyyətlər

• 32 İzolyasiya Edilmiş Rele Kanalı: Yüksək gərginlikli, yüksək cərəyanlı və ya aşağı gərginlikli kommutasiya tapşırıqları üçün 32 quru kontakt çıxışı təmin edir.
• Konfiqurasiya Olunan Kontakt İşi: Kanal üzrə jumperlər vasitəsilə seçilən Form-A (Normalda Açıq) və ya Form-B (Normalda Qapalı) kontakt konfiqurasiyalarını dəstəkləyir.
• Yüksək Kommutasiya Tutumu: 250 VAC RMS və ya 30 VDC-də 3 A-ə qədər sabit rejim yük cərəyanlarını, həmçinin 10 A-ə qədər başlanğıc cərəyanlarını dəstəkləyir.
• Rozetkalı Rele Dizaynı: Fərdi rozetkalı relelər sahədə texniki xidməti və kanalın dəyişdirilməsini asanlaşdırır.
• Daxili Keçid Gərginliyinin Söndürülməsi: İnteqrasiya edilmiş əks-EMF söndürmə sxemləri (120 Ohm + 0.033 uF) kontaktları induktiv geri təpmədən qoruyur.
• Qalvanik izolyasiya: Kanallar və sistemin məntiq ümumi xətti arasında 1500 VAC RMS və ya +/-1500 VDC izolyasiya təmin edir.
• Vizual diaqnostika: Hər kanal üçün ayrıca LED indikatorları aktiv çıxışın vəziyyətini göstərir.
• Çıxarıla bilən terminal blokları: Sahə qoşulmalarını və şkafa texniki xidməti sadələşdirmək üçün 12 AWG / 2.5 mm sq çoxdamarlı naqilləri qəbul edir.

Tətbiqlər

• Ara rele izolyasiyası: Xarici ara rele şkafları olmadan yüksək gərginlikli sahə qurğularını, solenoid klapanları və mühərrik starterlərini birbaşa kommutasiya edir.
• Diskret proses idarəetməsi: Experion C300 idarəetmə məntiqini nasoslar, klapanlar, ventilyatorlar və siqnalizasiya panelləri ilə əlaqələndirir.
• Təhlükəsizlik sistemləri ilə interfeys: Üçüncü tərəf təhlükəsizlik söndürmə sistemlərinə, mühərrik idarəetmə mərkəzlərinə (MCC) və paket qurğularına potensialsız kontakt siqnalları təqdim edir.
• Qarışıq gərginlikli yüklərin idarə edilməsi: Bir çıxış qurğusundan 24 VDC, 120 VAC və 230 VAC sahə dövrələrinin kombinasiyalarını idarə edir.

Texniki xüsusiyyətlər

Ümumi

Çıxış imkanları

Yük nominal göstəriciləri (rezistiv və induktiv)

İzolyasiya və mühafizə

Naqillər və fiziki göstəricilər

Quraşdırma təlimatları

1. Təhlükəsizlik üzrə quraşdırmaöncəsi yoxlama: Modulu quraşdırmazdan və ya ona texniki xidmət göstərməzdən əvvəl sistemin məntiqi enerji təchizatını və sahə həyəcanlandırma enerji mənbələrini ayırın. Yük gərginliyi və cərəyan nominal göstəricilərinin müəyyən edilmiş hədlər daxilində olduğunu yoxlayın (12 VDC - 250 VAC RMS).
2. Montaj: CC-SDOR01 genişləndirmə qovşağını şkaf daşıyıcı kanallarına şaquli şəkildə bərkidin. Təbii konveksiya ilə istiliyin yayılmasına imkan vermək üçün lazımi şaquli məsafəni qoruyun.
3. Birləşdirmənin qurulması: Xüsusi sistem lent kabelindən istifadə edərək CC-PDOB01 IOM-un yerləşdiyi əsas Rəqəmsal Çıxış Rele IOTA korpusuna (CC-TDOR01 və ya CC-TDOR11) genişləndirmə qovşağını qoşun.
4. Kanal kontaktlarının konfiqurasiyası: İdarəetmə dövrəsinin tələblərinə əsasən Normalda Açıq (Form-A) və ya Normalda Qapalı (Form-B) quru kontakt funksionallığını seçmək üçün 32 çıxışın hər biri üzrə kanal keçirici başlıqlarını tənzimləyin.
5. Sahə naqillərinin sonlandırılması: Sahə naqillərinin uclarını soyun və onları çıxarıla bilən terminal bloklarına bərkidin. Naqil ölçüsünün 12 AWG-dən (2.5 mm kv.) böyük olmadığından əmin olun. Sahə kabellərini şkafın yuxarı və ya aşağı kabel kanallarından keçirin.
6. Enerji verilməzdən əvvəl yoxlama: Bütün terminal fişlərinin möhkəm oturduğunu, keçiricilərin düzgün yerləşdirildiyini və ekranlama/qoruyucu torpaqlama birləşmələrinin qoşulduğunu yoxlayın.

Konfiqurasiya və texniki xidmət üzrə tövsiyələr

• Fövqəladə təhlükəsiz davranış (FAILOPT): Kanalın fövqəladə təhlükəsizlik seçimlərini Experion idarəetmə proqramı vasitəsilə konfiqurasiya edin. IOM rabitəsi kəsildikdə və ya sistem avadanlığında nasazlıq yarandıqda, ayrı-ayrı kanallar son vəziyyətini saxlamaq və ya təhlükəsiz sıfır vəziyyətinə keçmək üçün proqramlaşdırıla bilər.
• Relelərə texniki xidmət: Soketli rele konstruksiyası ayrı-ayrı relelərin dəyişdirilməsinə imkan verir. Soketli qurğuları dəyişdirərkən uyğun AgSnO2 kontakt qovşaqlarından istifadə edin.
• Kontaktların istifadə müddəti: Yüksək induktiv yüklər üçün nominal 50.000 elektrik əməliyyatı ərzində kontaktların uzunömürlülüyünü qorumaq məqsədilə induktiv azalma əmsallarına (məsələn, PF = 0.4 və ya L/R = 100 ms) riayət olunduğunu təsdiqləyin.
