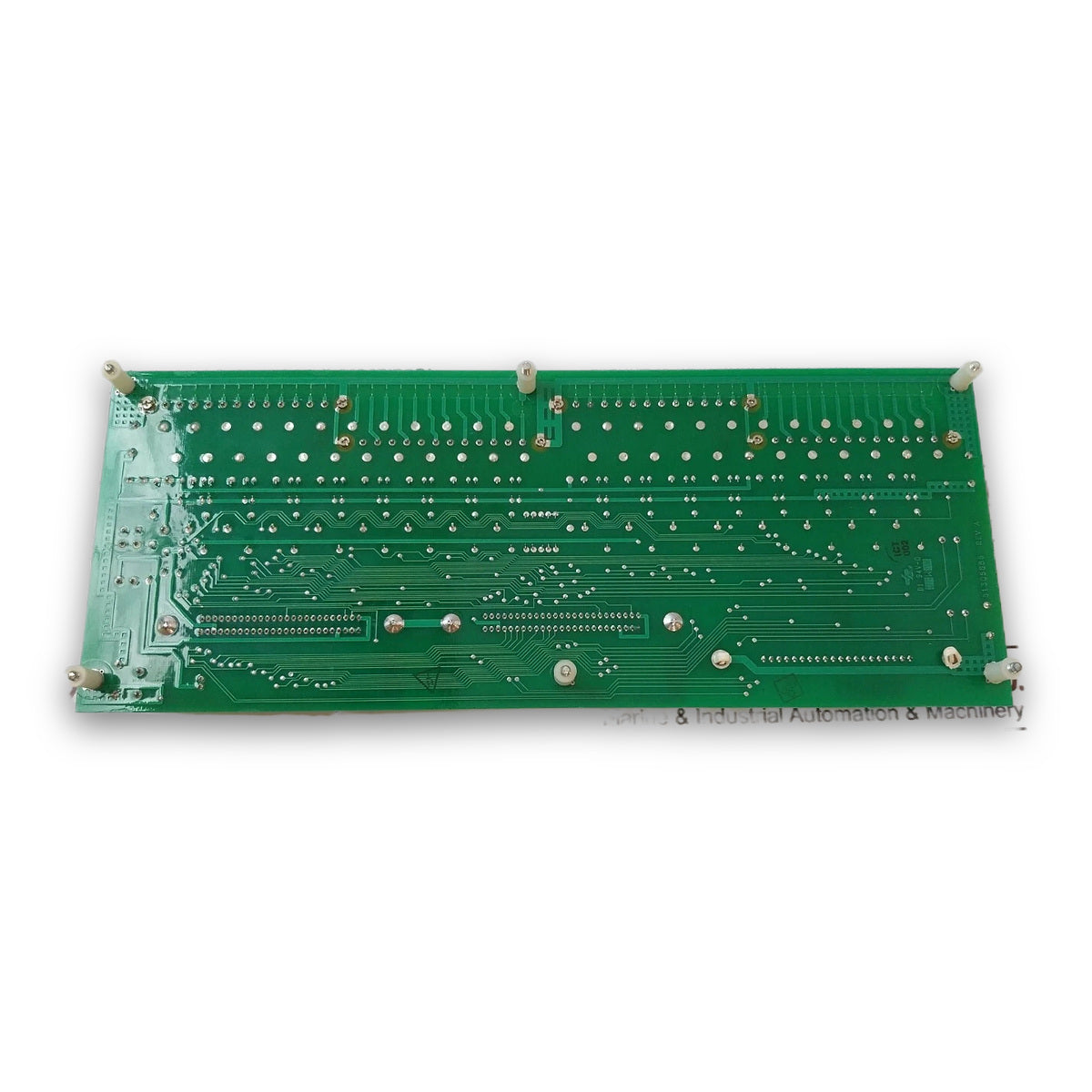

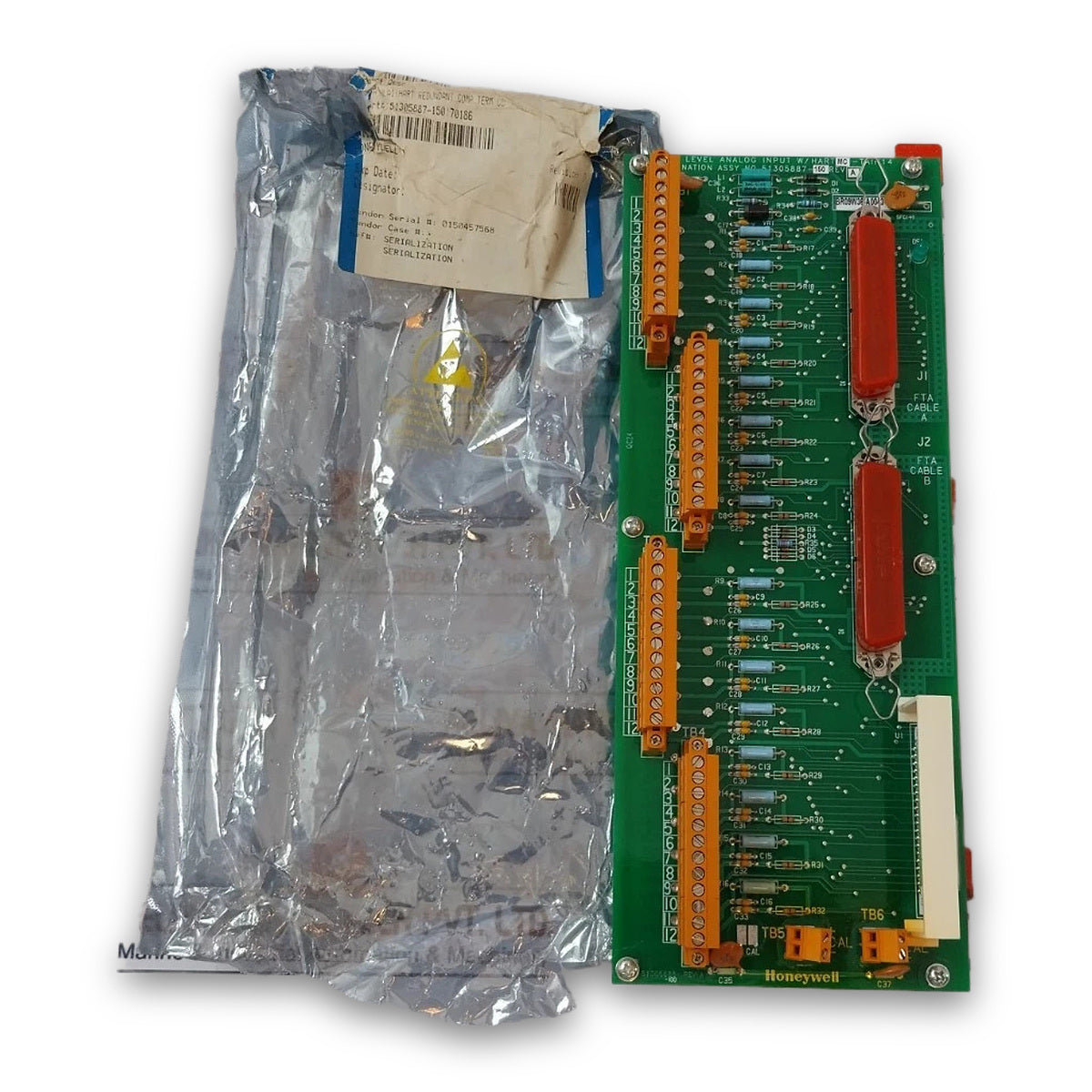

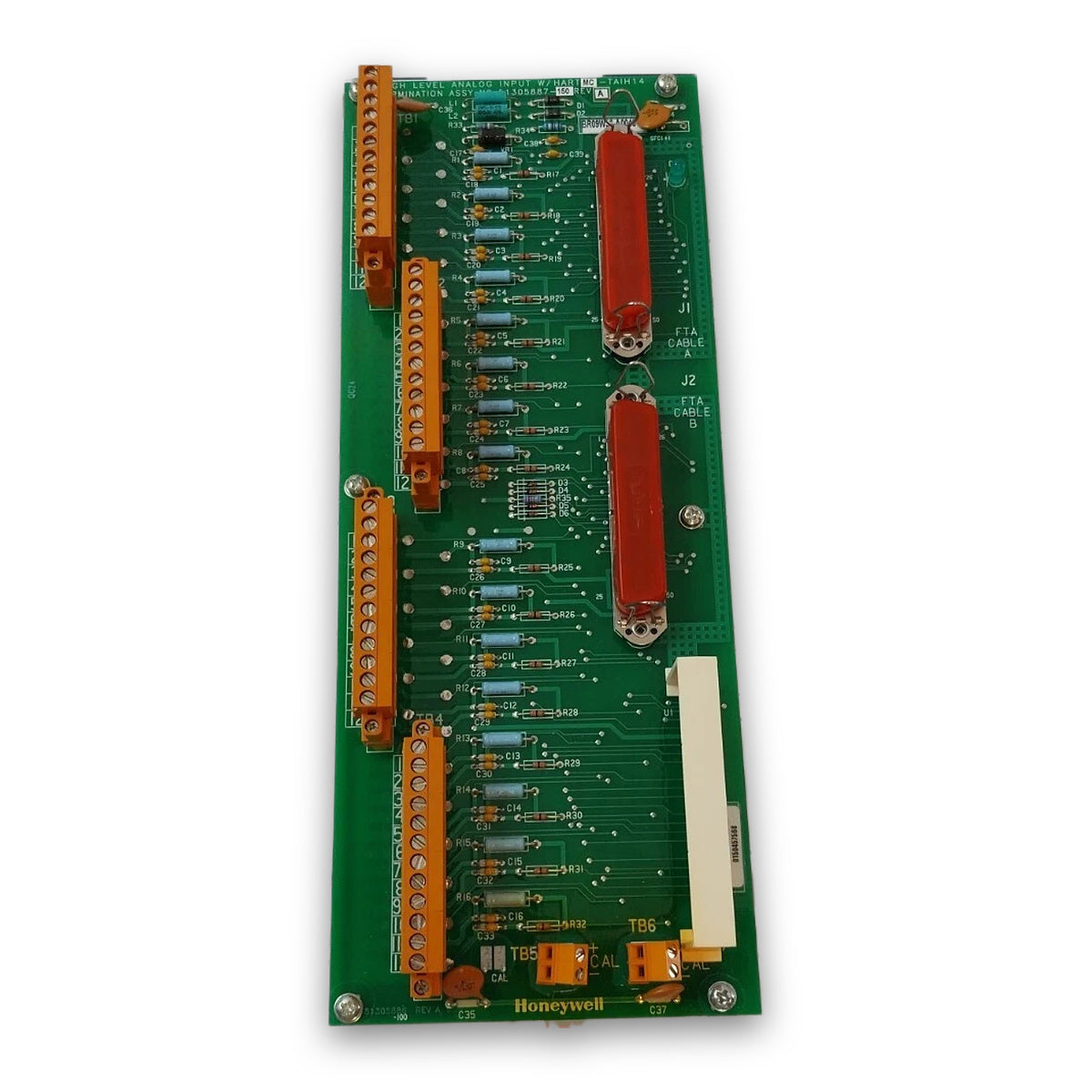

Honeywell MC-TAIH14 51305887-150 Experion PKS yüksək səviyyəli analoq girişli HART FTA modulu

Təsvir

Honeywell MC-TAIH14 (Hissə nömrəsi: 51305887-150) Honeywell Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) və Experion Process Knowledge System (PKS) I/O arxitekturalarında inteqrasiya üçün nəzərdə tutulmuş Yüksək Səviyyəli Analoq Giriş HART Sahə Sonlandırma Qurğusudur (HLAIHART FTA). Sahədə quraşdırılmış proses ötürücüləri ilə sistemin Giriş/Çıxış Prosessorları (IOP) arasında birbaşa fiziki interfeys rolunu oynayan bu qurğu 16 analoq giriş siqnalını kanallaşdırır və Highway Addressable Remote Transducer (HART) rəqəmsal rabitəsinin ötürülməsini təmin edir.

Sıxışdırmalı tipli terminal bloklarına malik 16 kanallı arxitektura ilə MC-TAIH14 təzyiq, axın, səviyyə və temperaturu ölçən ötürücülərdən gələn 4-20 mA sahə dövrələrinin səliqəli sonlandırılmasını təmin edir. Lövhə Honeywell Size B montaj ölçüləri əsasında hazırlanıb və bitişik proses sonlandırma qurğuları ilə birlikdə standart şkaf kanallarında quraşdırma üçün fiziki uyğunluq təmin edir.

MC-TAIH14 qurğusu (51305887-150) real vaxt rejimində tənzimləmə dövrələri və avadanlıqların idarə edilməsi funksiyaları üçün etibarlı siqnal yolları yaradır. Yüksək səviyyəli analoq siqnalları birbaşa sistemin I/O modullarına ötürməklə şkaf naqillərini sadələşdirir, idarəetmə otağının elektronikasını sahə tərəfdən yaranan maneələrdən qoruyur və HART əl kommunikatorları ilə avadanlıqların idarə edilməsi proqram paketləri üçün giriş nöqtələri təmin edir.

Yüksək sıxlıqlı idarəetmə mühitləri üçün nəzərdə tutulmuş lövhə ehtiyatlı və ehtiyatsız sistem avadanlığı sxemlərində problemsiz işləyir. Strukturlaşdırılmış terminal düzülüşü sahə quraşdırma müddətini azaldır və fasiləsiz proses avtomatlaşdırma müəssisələrində uzunmüddətli istismar davamlılığını təmin edir.

Xüsusiyyətlər

• 16 Kanal Tutumu: Yüksək sıxlıqlı sahə siqnal emalı üçün 16-ya qədər fərdi yüksək səviyyəli analoq giriş kanalını dəstəkləyir.
• HART Protokolunun Dəstəklənməsi: Ağıllı sahə cihazlarının diaqnostikası üçün standart 4-20 mA analoq siqnallarının və HART rəqəmsal rabitəsinin eyni vaxtda ötürülməsini təmin edir.
• Sıxışdırmalı Terminal Blokları: Sahə cihazlarının dövrə birləşmələrini sadələşdirmək üçün etibarlı sıxışdırmalı tipli (C) naqil terminalları ilə təchiz olunub.
• Size B Montaj Form-Faktoru: Vahid şkaf düzülüşü və kanal montajı inteqrasiyası üçün standart Honeywell Size B ölçülərində hazırlanıb.
• Sistem IOP Uyğunluğu: Standart əvvəlcədən hazırlanmış I/O interfeys kabelləri vasitəsilə Honeywell Yüksək Səviyyəli Analoq Giriş (HLAI) Prosessorlarına birbaşa inteqrasiya olunur.

Tətbiqlər

• Ağıllı Sahə Ötürücülərinin İnterfeysləndirilməsi: Proses idarəetmə dövrələrində 4-20 mA HART dəstəkli təzyiq, temperatur, diferensial təzyiq və səviyyə ötürücülərinin sonlandırılması.
• Avadanlıqların İdarə Edilməsi Məlumatlarının Yönləndirilməsi: İdarəetmə dövrələrini kəsmədən rəqəmsal HART dəyişənlərinin və sahə cihazlarının diaqnostik parametrlərinin texniki xidmət proqram sistemlərinə yönləndirilməsi.
• DCS Şkaflarına İnteqrasiya: Standart Honeywell TPS və Experion Process Knowledge System (PKS) korpuslarında yüksək sıxlıqlı analoq siqnal naqillərinin strukturlaşdırılması.

Texniki Spesifikasiyalar

Birləşmələr / İnterfeyslər

Quraşdırma Təlimatları

1. Quraşdırmadan Əvvəl Yoxlama: Montajdan əvvəl uyğun model spesifikasiyalarını və fiziki bütövlüyü yoxlamaq üçün qurğunun hissə nömrəsini (MC-TAIH14 / 51305887-150) yoxlayın.
2. Montaj: Size B qurğusunu şkaf korpusunun daxilində ayrılmış FTA montaj kanalına oturdun və ya kilidləyin.
3. Enerjinin Təcrid Edilməsi: Elektrik qövsü və ya elektrik zədələnməsinin qarşısını almaq üçün naqilləməzdən əvvəl dövrə enerjisini və sahə tərəfi dövrələrini enerjisizləşdirin.
4. Sahə Dövrəsinin Birləşdirilməsi: Sahə cihazının naqillərini sıxışdırmalı terminallara birləşdirin və 16 analoq kanalın hər biri üçün qütblülük işarələrinə əməl edin.
5. Sistem İnterfeys Kabeli: Əvvəlcədən hazırlanmış Honeywell I/O interfeys kabelini FTA lövhəsinin konnektoru ilə kart faylında təyin olunmuş IOP yuvası arasında birləşdirin.
6. Ekranın Torpaqlanması: Sahə kabeli ekranlarının müəssisənin EMC və Honeywell sistem quraşdırma qaydalarına uyğun şəkildə düzgün torpaqlanmasını təmin edin.
7. İstismara Vermə Yoxlamaları: Aktiv kanallarda dövrə cərəyanını ölçün, nəzarətçidə analoqdan rəqəmsala siqnal miqyaslandırmasını təsdiqləyin və HART kommunikatorundan istifadə etməklə HART ötürmə rabitəsini yoxlayın.
