Защо PowerFlex 753 игнорира команда за ниска скорост по Ethernet

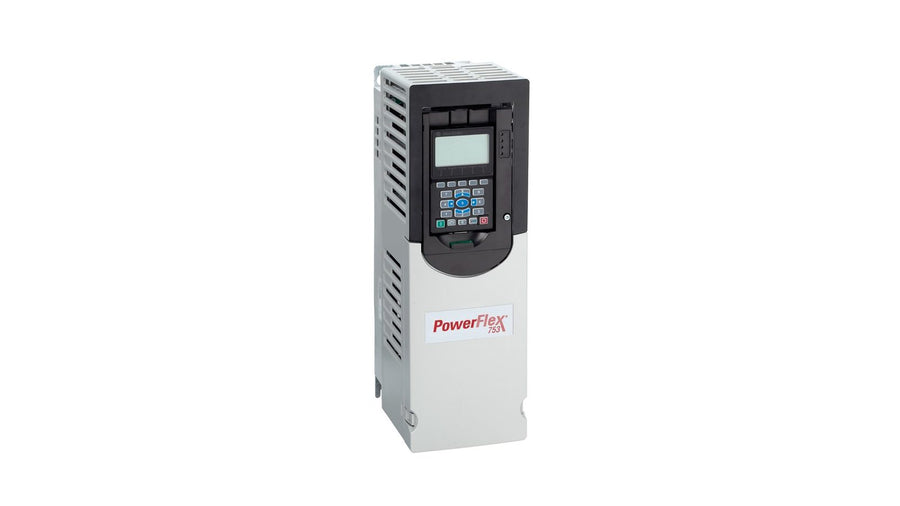

PowerFlex 753 може да поддържа стабилна EtherNet/IP връзка и въпреки това да работи с по-висока скорост от зададената ниска скорост. Това поведение не доказва незабавно загуба на пакети или повреден адаптер. Задвижването може да приеме заданието, да го насочи през избора на източник, да го интерпретира в неочаквани единици и след това да го повиши до конфигуриран минимум, преди командата да достигне регулатора на скоростта.

Полезната диагностика проследява една стойност от PLC тага до крайната зададена стойност на задвижването и изхода към двигателя.

Определете точно наблюдаваното несъответствие

Запишете зададената стойност, мерните единици на командата, изходната честота на задвижването, скоростта на двигателя, посоката, режима на работа и точния момент, в който започва несъответствието. „Задвижването игнорира 5 Hz“ е непълно описание, ако PLC изпраща обороти в минута, процент или нормализирана мрежова стойност.

Потвърдете дали двигателят вече работи, когато зададената стойност се променя. Разграничете проблем с разрешението за стартиране от проблем със заданието за скорост. Задвижване, което отказва да стартира, има различен диагностичен път от такова, което стартира и се установява на по-висока скорост.

Свързани задвижвания можете да разгледате в Задвижвания и управление на движението, а адаптерите и управляваното мрежово оборудване са групирани в Комуникации и мрежи.

Докажете кой управлява стартирането, посоката и заданието

Работещата I/O връзка доказва само, че се обменят данни. Тя не доказва, че мрежата е активният източник на команда или задание. HIM, цифров вход, предварително зададена скорост, технологичен контур или друг порт може все още да управлява част от командния път.

Използвайте състоянието на задвижването и индикаторите за източника, за да установите кой управлява активното стартиране и заданието за скорост. Сравнете тези индикации с предвидените мрежов адаптер и порт. Ако избраният източник се променя при смяна на режима на задвижването, прегледайте логиката на селекторите, цифровите входове и наборите от параметри, вместо да коригирате изхода на PLC.

Документирайте пълното съответствие на управляващата дума и заданието. Потвърдете, че изходната асемблирана структура на контролера и всички връзки за данни съответстват на конфигурацията на инсталирания адаптер. Копиран проект от друго задвижване може да обменя валидни пакети, като същевременно съпоставя заданието по различен начин.

Проверете мерните единици преди ограниченията

Документацията за PowerFlex 750-Series описва избор на единици за скорост, който определя дали съответните стойности на скоростта се представят в херци или обороти в минута. Контролерът и задвижването трябва да използват еднаква интерпретация. Числова стойност 20 има съвсем различно значение, когато едната страна очаква обороти в минута, а другата — херци.

Сравнете стойността в PLC тага с активното задание, показано от задвижването. Ако се разминават с постоянен коефициент на преобразуване, първо проверете единиците и мащабирането. Ако активното задание следва PLC, но крайната зададена стойност се променя, продължете по веригата към функциите за ограничения, посока и рампа.

Показвайте на една обща трендова графика необработените мрежови данни, преобразуваната инженерна стойност, активното задание, крайната зададена стойност, изходната честота и обратната връзка от двигателя. Една снимка на зададения таг не може да покаже къде се е променилa стойността.

Разберете ограничението на минималната скорост

Ръководството за програмиране на PowerFlex 750-Series определя отделни параметри за минимална скорост напред и назад. За съответния фърмуер и набор от параметри те обикновено се обозначават като Min Fwd Speed и Min Rev Speed. Положително задание под конфигурирания минимум напред може да бъде повишено до тази минимална стойност. При обратна посока се използва отделно ограничение.

Например валидно задание от 5 Hz може да доведе до крайна зададена стойност от 20 Hz, когато минималната скорост напред е конфигурирана на 20 Hz. EtherNet/IP е предал заявката, а ограничението на задвижването я е променило според предназначението си. Същият принцип важи и при обратна посока, ако е активно отделно минимално ограничение.

Минималната стойност не определя непременно най-ниската честота, наблюдавана при всеки преход. Задвижването може да преминава през този диапазон по време на стартиране или спиране, като не допуска непрекъсната работа със задание в него. Прегледайте точното ръководство за фърмуера и текущите стойности на параметрите, преди да тълкувате кратък преходен процес.

Не премахвайте минималното ограничение, преди да установите предназначението му

Ненулевата минимална стойност може да защитава охлаждането на двигателя, смазването на редуктора, натоварването на конвейера, дебита на помпата, поведението на вентилатора или стабилността на процеса. Намаляването ѝ може да реши показаното несъответствие, но да доведе до прегряване, спиране, недостатъчно смазване или нестабилен процес.

Установете кой е одобрил ограничението и какво физическо условие адресира то. Проверете охлаждането на двигателя при ниска скорост, въртящия момент на товара, минималния технологичен дебит, механичните резонанси и работния диапазон на свързаното оборудване. Промените в параметрите изискват преглед от специалисти по механиката и процеса, а не само одобрение от отдела по автоматизация.

Ако процесът действително изисква работа под текущия минимум, определете новия допустим диапазон и го изпитайте при най-неблагоприятните условия на натоварване и околна среда. Може да са необходими допълнителен вентилатор, друг двигател, променено предавателно отношение или преработена последователност на процеса.

Проверете максималната скорост, посоката и пропусканите честоти

Пълната диагностика включва и преглед на максималната скорост напред и назад, режима на посоката, полярността, пропусканите честоти, ограничителите на скоростта, изходите на технологичния контур и всяка логика, която избира предварително зададени скорости. Ниско задание може да бъде изместено от повече от една функция.

Изпитайте положително, нулево и отрицателно задание при контролирани условия. Потвърдете какво отчита задвижването като активно и крайно задание във всяка точка. Ако обратната посока е забранена, не използвайте отрицателно задание, докато машината не бъде обезопасена и конфигурацията на посоката не бъде изяснена.

Функциите за пропускане на честоти могат да отдалечат заявената скорост от резонансен диапазон. Този ефект може да изглежда подобно на минимално ограничение, но се проявява само около конфигурираните честоти. Проследете заданието бавно през границата и го сравнете с конфигурирания диапазон за пропускане.

Използвайте безопасен, поетапен тест

Направете резервно копие на параметрите на задвижването и проекта на контролера. Запишете началните стойности и определете точка за връщане назад. Обезопасете машината срещу неочаквано движение, разкачете задвижвания товар, ако процедурата го изисква, и използвайте определените от обекта локални средства за безопасност.

Първо проверете кой управлява командата, без да променяте ограниченията. След това сравнете задание над минималната стойност, точно на минималната стойност и малко под нея. Променяйте само по един одобрен параметър. Наблюдавайте тока, въртящия момент, температурата, ускорението, изходната честота и съобщенията за неизправности.

След успешен тест на стенд или без свързан товар повторете изпитването при представително технологично натоварване. Потвърдете спирането, повторното стартиране, посоката, загубата на комуникации и поведението при възстановяване. Настройката за ниска скорост не е завършена, докато не бъдат проверени реакцията на машината и възстановяването след неизправност.

Превърнете резултата в доказателства, удобни за поддръжка

Архивирайте трендовата графика, която показва къде се е променило заданието. Запишете мрежовия източник, единиците за скорост, състоянието на селекторите, минималните и максималните ограничения, съответствието на адаптера, версията на фърмуера и причината за всяко одобрено ограничение. Добавете допустимия работен диапазон към HMI или процедурата за поддръжка.

По-широкият извод е, че EtherNet/IP е само един етап от пътя на заданието. Ефективната диагностика разделя преноса, собствеността върху управлението, преобразуването на единиците, избора на източник, ограниченията и физическия процес. Тази последователност отстранява неизправността, без мрежата да се третира като черна кутия и без защитна настройка да се отслабва на сляпо.
