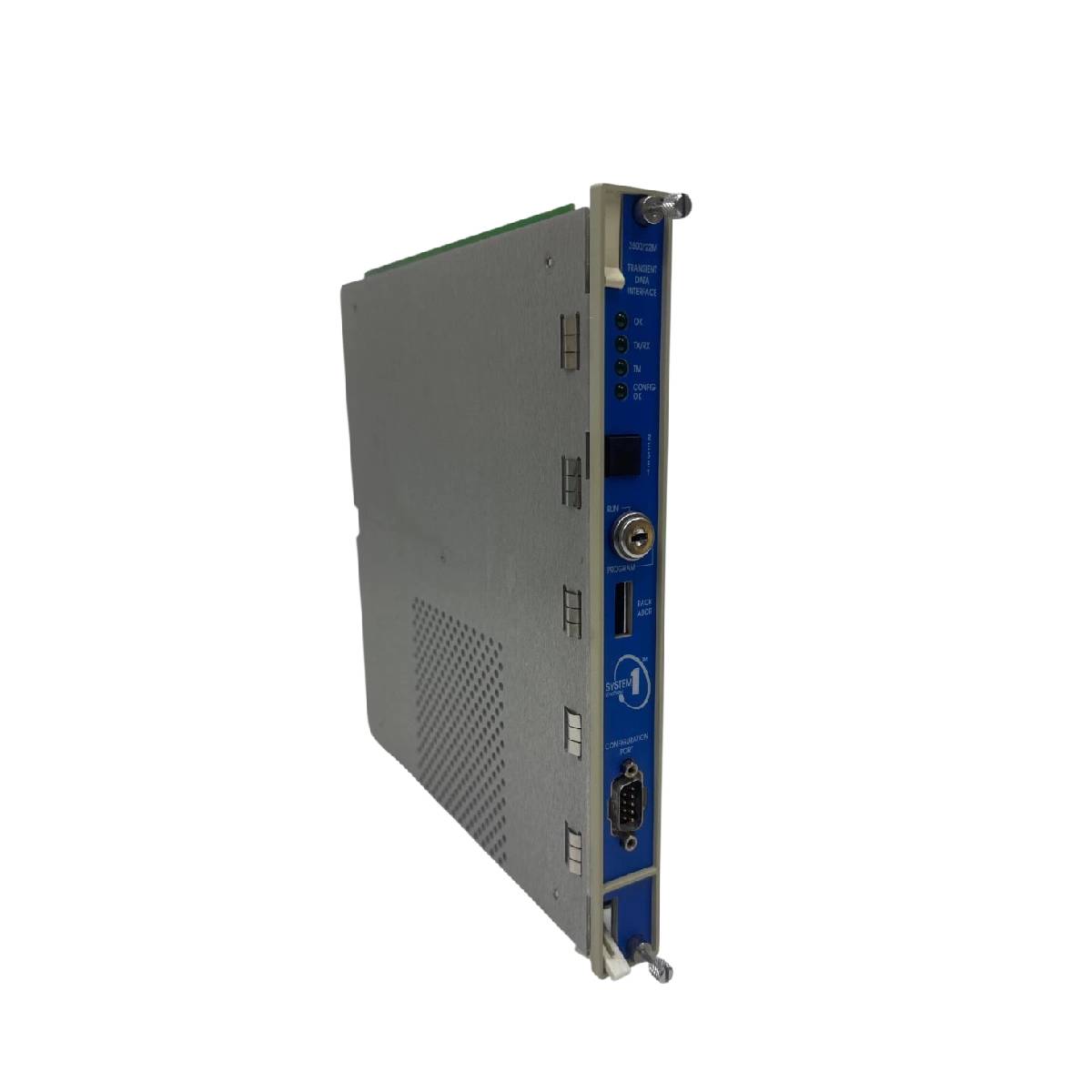

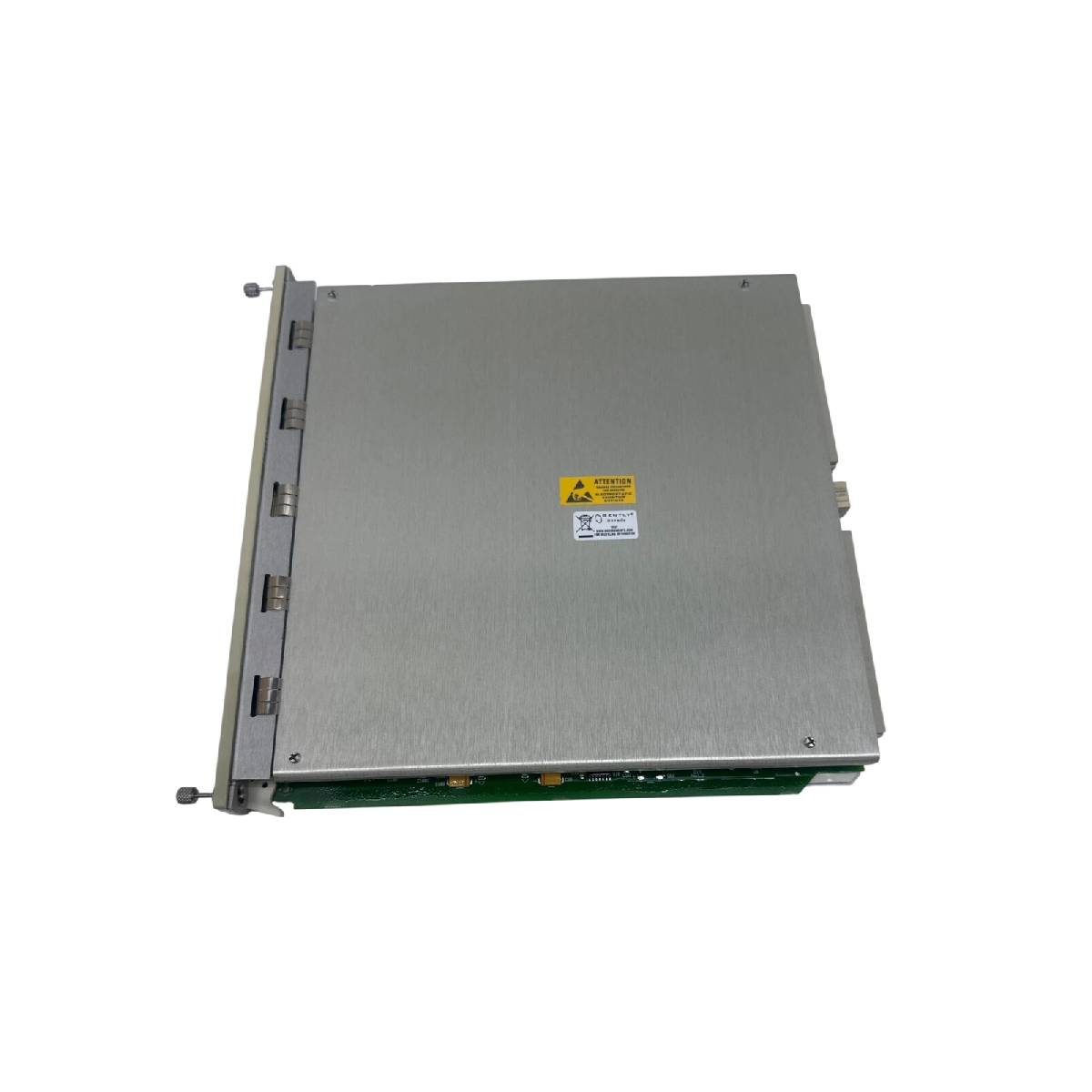

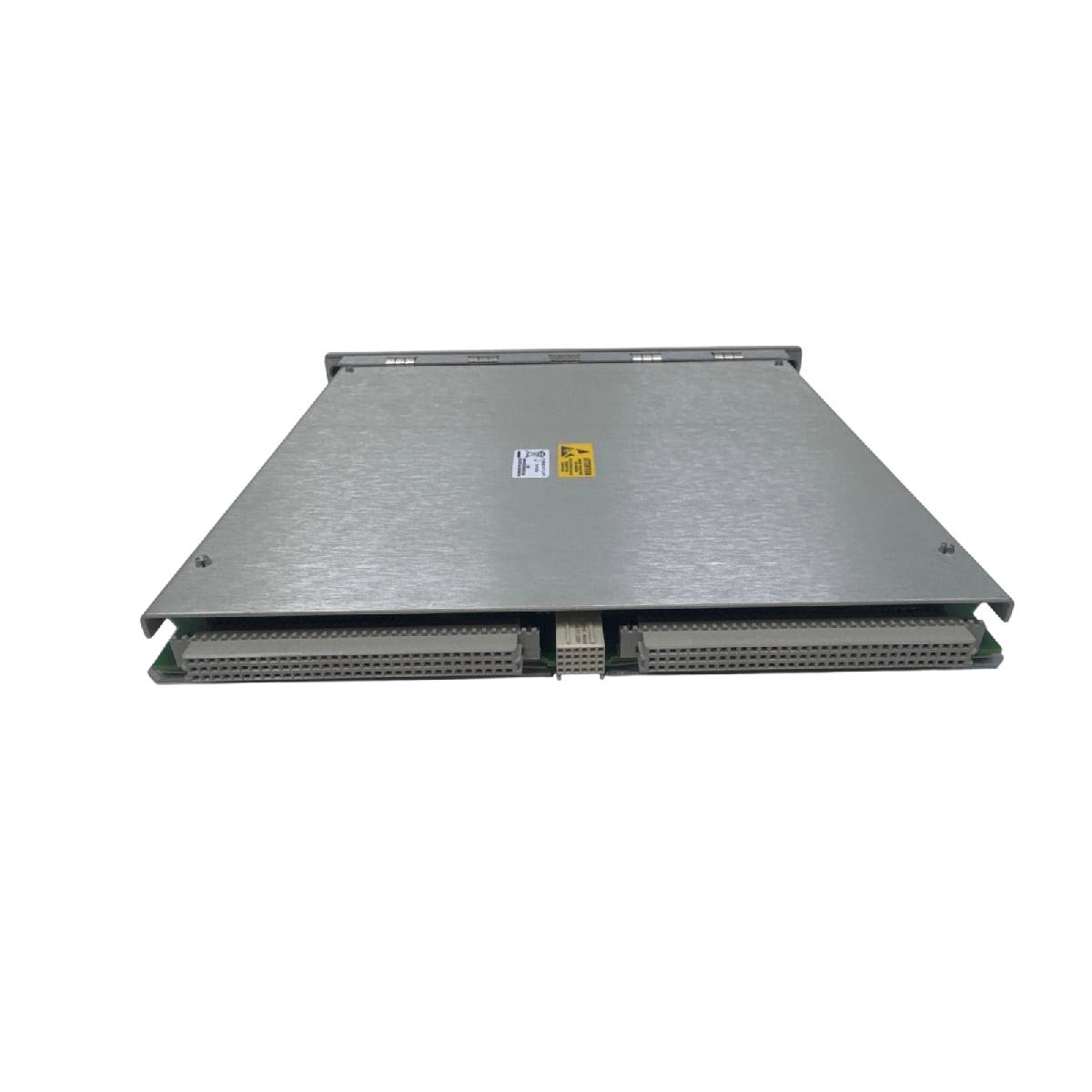

138607-01 | Bently Nevada | Стандартен модул за интерфейс за преходни данни 3500/22M

Q: Каква критична грешка трябва да се избегне при замяната на по-стар RIM модул 3500/20 с този TDI?

Старият RIM I/O модул трябва да бъде отстранен от задната част на шкафа, преди новият TDI модул да бъде поставен и включен. Оставянето на старата RIM I/O платка в шкафа ще причини незабавна физическа повреда на новия хардуер.

Q: Защо е посочено, че лаптопите, използващи USB порта на предния панел, трябва да работят на батерия?

Работата на компютъра за конфигуриране с вътрешните батерии предотвратява случайното създаване на електрически път към земя. Това, съчетано с изолирания фабричен USB кабел, предотвратява образуването на разрушителни контури на заземяване в измервателната система.

Q: Нарушава ли активната машинна защита повреда в комуникацията или промяна в конфигурацията на този модул?

Не. Въпреки че модулът управлява глобалната комуникация и извличането на динамични вълнови данни, той се намира изцяло извън критичния път на автоматичната защита на машините, което означава, че поддръжката на модула няма да повлияе на активните операции по защитно изключване.

Q: Какво е механичното ограничение за входовете за скорост на въртене при голям брой канали?

При наблюдение на между 1 и 16 динамични канала системата поддържа максимална скорост от 100 000 об/мин. Тази горна граница намалява до 60 000 об/мин при работа със 17 до 24 канала и спада до 30 000 об/мин, ако са активни всички 25 до 48 канала.

SKU 138607-01-2

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 138607-01-2
Country of origin:Съединени щати
Product Type: Стандартен TDI модул
Payment: T/T, Western Union
Weight: 1110g
Dimensions: 241,3 мм x 24,4 мм x 241,8 мм
Shipping port: Xiamen
Warranty: 12 months

Описание

The 3500/22M 138607-01 служи като основен комуникационен шлюз и шлюз за събиране на данни в рамките на системата за защита на машини 3500. Тази комбинация от системни компоненти осигурява интерфейс между мониторинговата стойка и специализираните инженерни платформи, включително софтуера за мониторинг на състоянието System 1 и инструментите за конфигуриране на 3500. Функционира като цялостно заместващо решение, което обединява стандартните операции на модула за интерфейс към стойката (RIM) с усъвършенствани възможности за събиране на преходни динамични данни. Модулът обработва установени променливи, синхронни/асинхронни форми на сигнала и подробни записи на алармите чрез две Ethernet протоколни линии. Интегриран директно в слота до системните захранващи модули, той осигурява надежден автоматизиран диагностичен достъп, без да влияе върху автономните пътища за аварийно изключване на машината, вградени в основния мониторингов хардуер.

Характеристики

Интегрирано интерфейсно решение, съчетаващо функциите на модул за интерфейс към стойката с възможностите на комуникационен процесор с висока плътност.
Непрекъснато извличане на динамични и статични променливи едновременно по до 48 мониторингови канала.
Високорезолюционни честоти на синхронно и асинхронно семплиране на формата на сигнала с резолюции, избираеми чрез софтуер.
Поддръжка на четири независими тахометрични сигнала Keyphasor в широк диапазон на оборотите.
Специализиранo улавяне на преходни динамични данни, директно свързано с праговете за събитията при стартиране и спиране по инерция на машината.
Изчерпателни буфери за историческо проследяване преди и след аларма, съхраняващи непрекъснати данни с честота под една секунда.
Избираеми мрежови опции с два самодетектиращи медни интерфейса или специални оптични конфигурации.
Механизъм за заключване с ключ на предния панел, осигуряващ физическа защита срещу промяна на хардуерната конфигурация.
Интегрирани софтуерни инструменти за програмиране на адреси в системата, поддържащи до 127 отделни стойки.

Приложения

Високоскоростно картографиране на преходни вибрации и диагностично проследяване на критични турбомашинни инсталации.
Непрекъснат онлайн мониторинг на състоянието в автоматизирани клетки за производство на електроенергия и нефтохимически процеси.
Извличане на динамичен спектър в реално време и синхронно профилиране на фазата за промишлено оборудване с множество лагери.
Многостойкови внедрявания за управление на активи в предприятия, свързани директно с централизирана диагностична инфраструктура System 1.

Технически спецификации

Електрически характеристики

Параметър	Спецификация
Консумация на енергия	10,5 W
Стандартни номинални параметри на OK релето	5A при 24 Vdc / 120 Vac (максимално превключваеми 120 W / 600 VA)
Номинални параметри на златното OK реле	Минимум 1 mA при 1 Vdc
Поддържани входни сигнали	4 сигнала Keyphasor
Граница на честотата на Keyphasor	До 20 kHz с множество събития на оборот
Защита от електрическа дъга	Вградени потискатели на дъгата

Комуникация

Опция за интерфейс	Поддържан протокол	Тип връзка/ограничения
Преден USB-B порт	Протокол BN Host	Конектор USB-B, максимум 115,2 kbaud, максимална дължина на кабела 5 метра
Меден Ethernet I/O	Протокол BN Host и протокол BN TDI чрез TCP/IP	Конектор RJ-45, 10Base-T/100Base-TX с автоматично разпознаване, максимум 100 метра
Оптичен Ethernet I/O	Протокол BN Host и протокол BN TDI чрез TCP/IP	Мъжки конектор MT-RJ, 100Base-FX, пълен дуплекс, многомодов, максимум 2000 метра

Експлоатационни характеристики

Активирани динамични канали	Минимална скорост	Максимална скорост
1 до 16 канала	1 об./мин	100 000 об./мин
17 до 24 канала	1 об./мин	60 000 об./мин
25 до 48 канала	1 об./мин	30 000 об./мин

Ограничения на околната среда

Параметър	Спецификация
Работна температура	-30 °C до +65 °C (-22 °F до +149 °F)
Температура на съхранение	-40 °C до +85 °C (-40 °F до +185 °F)
Влажност	95% без кондензация
Живот на батерията при захранване	38 години при 50 °C (122 °F)
Живот на батерията без захранване	12 години при 50 °C (122 °F)

Механични характеристики

Компонент	Размери (височина x ширина x дълбочина)	Тегло	Изисквания за място в стелажа
Основен модул TDI	241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in)	0,91 kg (2,0 lb)	1 преден слот с пълна височина
Ethernet I/O модул	241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)	0,20 kg (0,44 lb)	1 заден слот с пълна височина

Характеристики на компонента	Спецификация
Производител	Bently Nevada (компания на Baker Hughes)
Страна на произход	САЩ

Връзки и интерфейси

Системни контакти на I/O модула и разпределение на клемния блок

Интерфейсната конфигурация използва клемни блокове, разположени върху задния I/O модул, за управление на глобалните системни командни интерфейси.

Разпределение на клемите	Функция	Електрически/логически характеристики
Trip Multiply	Входно управление за активиране на логиката за мащабиране Trip Multiply	<1 mAdc, сух контакт към общия проводник
Блокиране на алармите	Външно управление за потискане на всички активни аларми на монитора	<1 mAdc, сух контакт към общия проводник
Нулиране на стелажа	Външна команда за изчистване на фиксирани аларми и блокировки на каналите	<1 mAdc, сух контакт към общия проводник
Общ сигнален проводник	2-пинов конекторен заземителен блок към изолирана заземителна точка на измервателния уред	Трябва да съответства на конфигурацията на страничния превключвател на PIM

Указания за инсталиране

Указание за последователността на обновяване: При модернизиране на хардуера от по-стар модул RIM 3500/20 към по-новата конфигурация TDI никога не оставяйте стари I/O платки RIM в шасито. Запазването на остарелите компоненти по време на инициализацията при включване ще причини незабавни физически повреди на новия хардуер TDI. Последователността на преобразуването трябва да следва точно тези стъпки:
1. Извадете напълно остарелия основен процесор RIM от предния слот.
2. Извадете по-стария I/O интерфейс RIM от слота на задната платка.
3. Монтирайте новия съвместим Ethernet I/O модул TDI в свободния заден слот.
4. Плъзнете основния процесорен модул TDI в предния слот.
Ограничения за слотовете на шасито: Основният интерфейсен компонент трябва да заема единствено слот 1, разположен непосредствено до основните системни захранвания. Той изисква едно пълноразмерно предно място в комбинация със съответстващо пълноразмерно задно място.
Изолация на общата точка на инструмента: При директно свързване на 2-пиновия конектор за общ сигнал към изолирана едноточкова заземителна клема на инструмента се уверете, че превключвателят отстрани на основния модул за входно захранване (PIM) е плъзнат докрай по посока на стрелката, обозначена с „HP“. Тази изолация гарантира, че общият сигнал е безопасно отделен от защитното заземяване на основното шаси.
Изолация на предния панел и контури на заземяване: При използване на локализирания конфигурационен канал USB-B на предния панел трябва да използвате фабричния изолиран кабел (PN 123M4610), за да осигурите развързване между елементите на шасито и сигналната маса. Освен това лаптопът за конфигуриране трябва да работи изцяло от вградената батерия, напълно изключен от електрическата мрежа, за да се елиминират смущенията от контури на заземяване.
Съгласуване на оптичните влакна при терминиране: Инсталациите, използващи оптичната опция, изискват изрично съчетаване на конекторите. Тъй като физическият модул 100Base-FX съдържа вграден мъжки терминален модул MT-RJ, монтажните инженери трябва да терминират входящата мрежова оптична линия с женски конектор MT-RJ, за да осигурят оптична непрекъснатост.

Съответствие и сертификати

FCC: Съответства на част 15 от правилата на FCC относно контролираните смущения на сигнала.
Директиви за електромагнитна съвместимост: Директива 2014/30/ЕС на Европейската общност чрез стандартите EN 61000-6-2 (устойчивост в промишлени среди) и EN 61000-6-4 (промишлени емисии).
Електрическа безопасност: Директива 2014/35/ЕС на Европейската общност чрез стандарта за безопасност на продуктите EN 61010-1.
RoHS: Съответствие с Директива 2011/65/EС на Европейската общност относно опасните материали.
Морски сертификати: Сертифициран съгласно класификационните правила на DNV GL за кораби, офшорни инсталации, високоскоростни плавателни съдове и правилата на ABS за стоманени плавателни съдове.
Сертификати за опасни зони (Северна Америка): Клас I, зона 2: AEx/Ex nA nC ic IIC T4 Gc; клас I, зона 2: AEx/Ex ec nC ic IIC T4 Gc; клас I, раздел 2, групи A, B, C и D с температурна класификация при работа T4 @ Ta = -20 degC до +65 degC.
Сертификати за опасни зони (ATEX/IECEx): Ex II 3G Ex nA nc ic IIC T4 Gc и Ex ec nc ic IIC T4 Gc с температурна валидация T4 @ Ta = -20 degC до +65 degC.

FAQ

Каква критична грешка трябва да се избегне при замяната на по-стар RIM модул 3500/20 с този TDI?

Старият RIM I/O модул трябва да бъде отстранен от задната част на шкафа, преди новият TDI модул да бъде поставен и включен. Оставянето на старата RIM I/O платка в шкафа ще причини незабавна физическа повреда на новия хардуер.

Защо е посочено, че лаптопите, използващи USB порта на предния панел, трябва да работят на батерия?

Работата на компютъра за конфигуриране с вътрешните батерии предотвратява случайното създаване на електрически път към земя. Това, съчетано с изолирания фабричен USB кабел, предотвратява образуването на разрушителни контури на заземяване в измервателната система.

Нарушава ли активната машинна защита повреда в комуникацията или промяна в конфигурацията на този модул?

Не. Въпреки че модулът управлява глобалната комуникация и извличането на динамични вълнови данни, той се намира изцяло извън критичния път на автоматичната защита на машините, което означава, че поддръжката на модула няма да повлияе на активните операции по защитно изключване.

Какво е механичното ограничение за входовете за скорост на въртене при голям брой канали?

При наблюдение на между 1 и 16 динамични канала системата поддържа максимална скорост от 100 000 об/мин. Тази горна граница намалява до 60 000 об/мин при работа със 17 до 24 канала и спада до 30 000 об/мин, ако са активни всички 25 до 48 канала.
