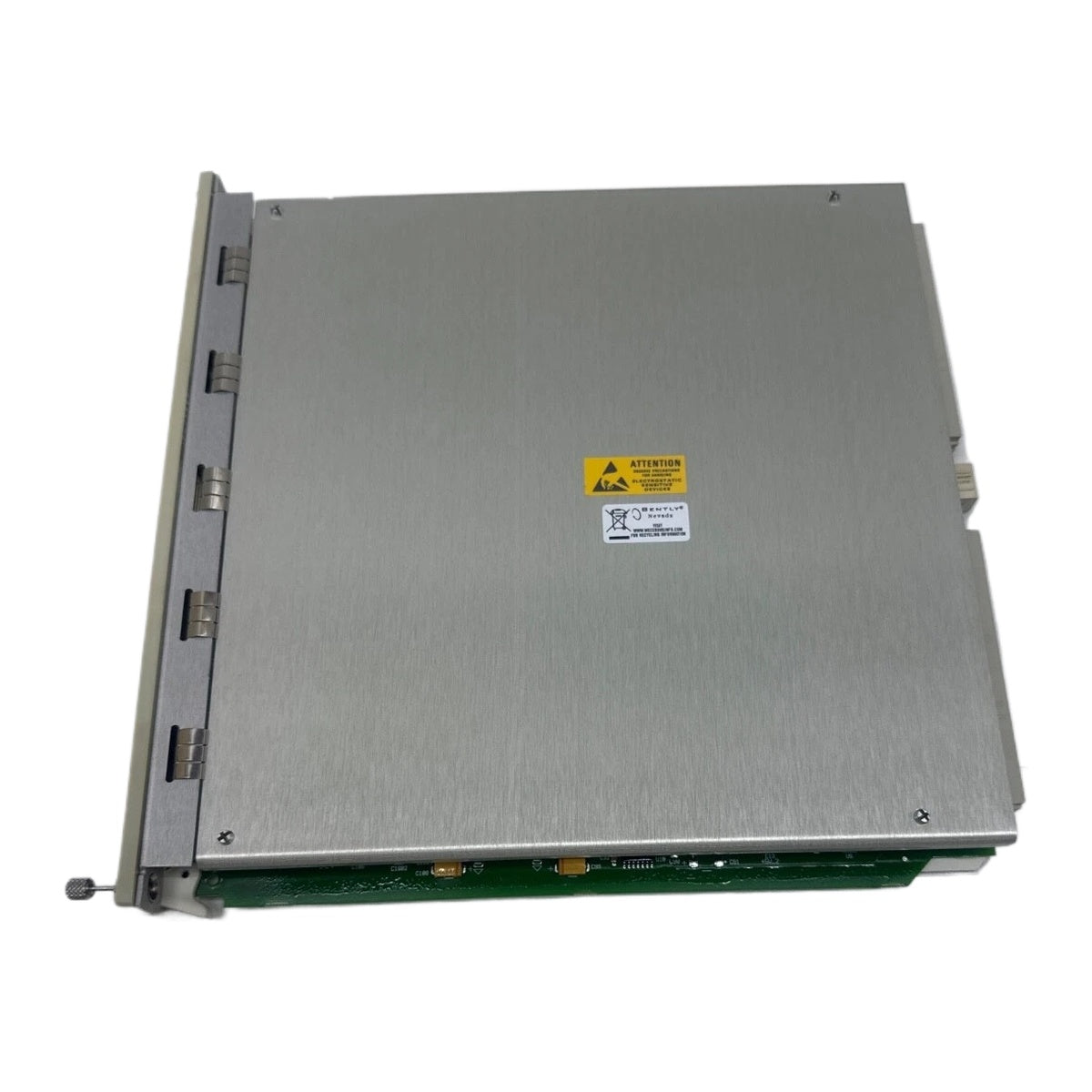

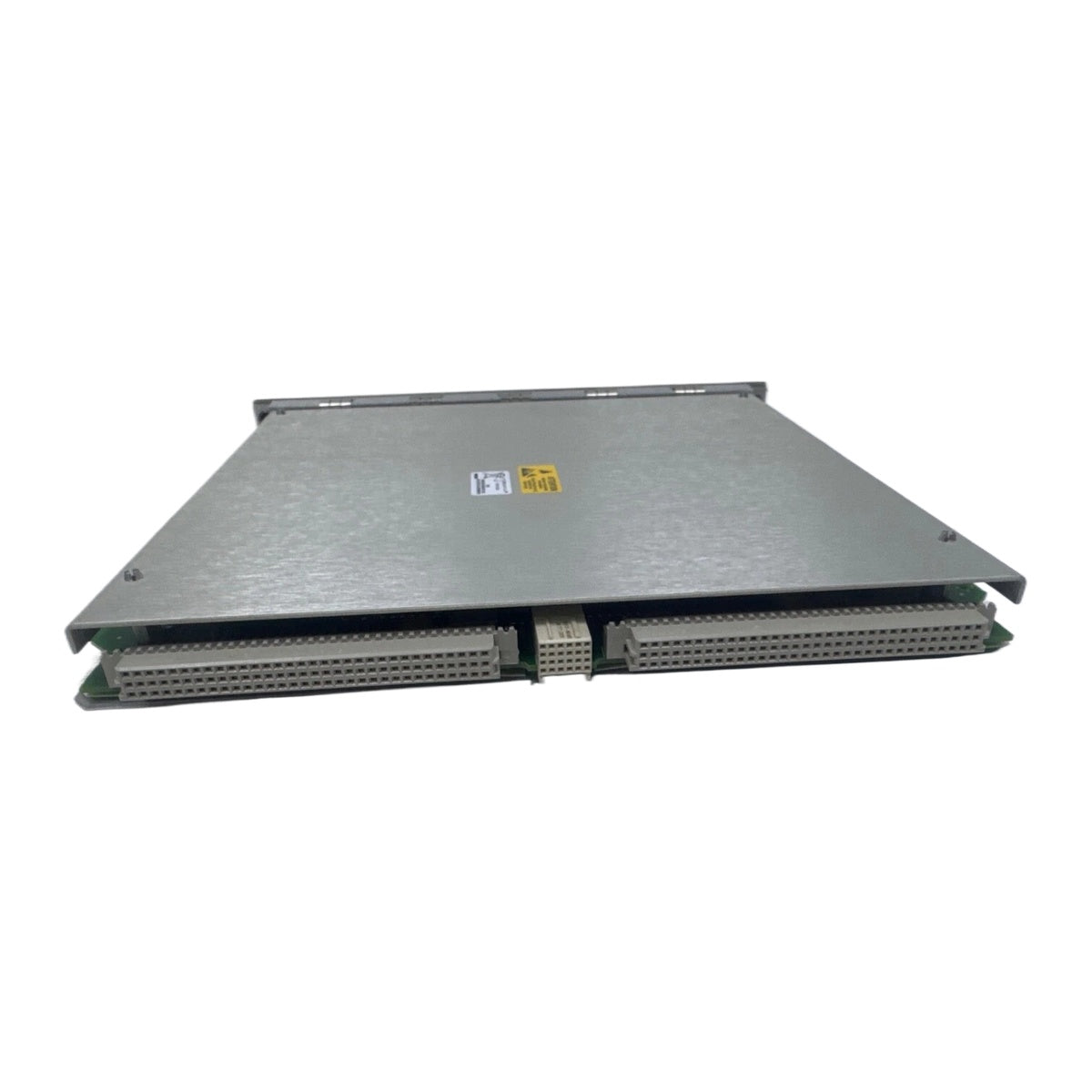

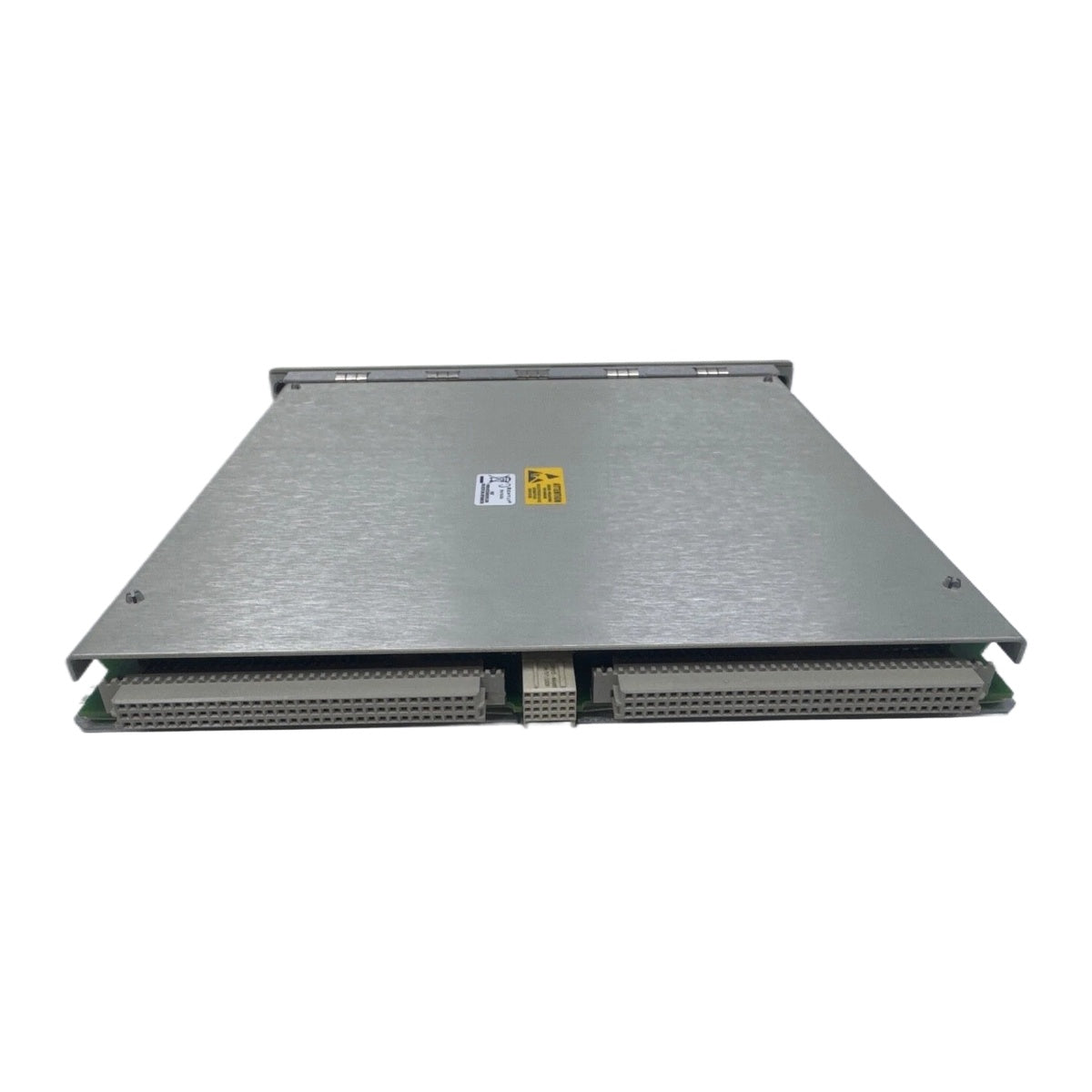

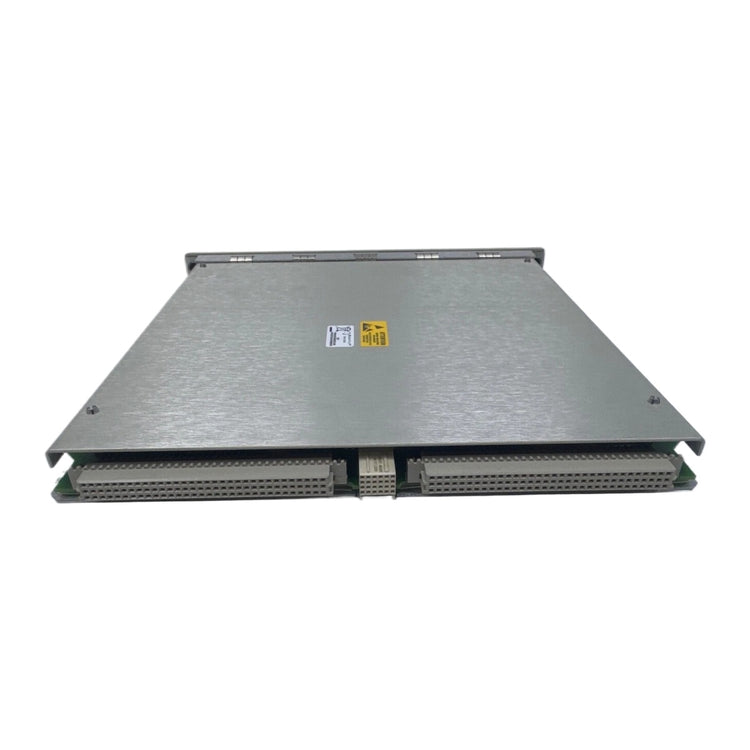

3500/91-01-01-01 161204-01+61216-01 Комуникационен шлюзов модул EGD

Описание

Bently Nevada 3500/91-01-01-01 161204-01+161216-01 е комуникационен шлюзов модул за Ethernet Global Data (EGD), който осигурява цялостни комуникационни възможности за наблюдаваните от шкаф 3500 стойности и състояния. Той предлага мрежов път по Ethernet с времена за реакция, подходящи за приложения с контролери, и се интегрира безпроблемно с контролери, съвместими с протокола EGD. Сглобката се състои от основния EGD шлюзов модул 3500/91 (161204-01) и I/O модула Ethernet 10BASE-T/100BASE-TX (161216-01).

Характеристики

• Предава състоянията на шкафа, модула, канала и стойностите на данните, както и стойности на данни с плаваща запетая и зададени стойности.
• Поддържа функции за групово управление, включително групово нулиране, групово умножаване на изключването, групово блокиране на аларми и групово блокиране на специални аларми.
• Оборудван със светодиоди за състоянието на предния панел, включително светодиод OK и светодиод TX/RX.
• Интегрира се чрез RJ-45 конектор за свързване към Ethernet 10BASE-T/100BASE-TX по усукана двойка.

Приложения

• Интегриране на данни от мониторинга на шкафове 3500 в контролери, съвместими с протокола EGD.
• Системи за наблюдение в реално време на състоянието на машините и управление на производствени предприятия.

Информация за поръчка

Технически спецификации

Указания за монтаж

• Изисквания към софтуера и хардуера: Необходима е версия 3.70 или по-нова на софтуера за конфигуриране на шаси 3500 и TDI модул 3500/22M за комуникация с мониторните модули.
• Изисквания към фърмуера: Необходима е версия 1.20 или по-нова на фърмуера на TDI (3500/22M). За поддръжка на обмена на консумирани данни е необходима версия 2.21 или по-нова на фърмуера за 4 канала.
• Ограничение за шасито: Разрешен е само 1 EGD модул на шаси 3500.
• Монтаж в слотове: Монтирайте основния модул в 1 преден слот с пълна височина, а съответния I/O модул — в съответстващия заден слот с пълна височина.

Съответствие и сертификати

• FCC: Съответства на част 15 от правилата на FCC.
• EMC: Директива 2014/30/ЕС на Европейската общност; стандарти: EN 61000-6-2, EN 61000-6-4.
• Електрическа безопасност: Директива 2014/35/ЕС на Европейската общност; стандарт: EN 61010-1.
• RoHS: Директива 2011/65/ЕС на Европейската общност.
• Морски транспорт: Правила на DNV GL за класификация; правила на ABS за условията на класификация (правила за стоманени плавателни съдове, морски единици и конструкции).
• Опасна зона по cNRTLus: Клас I, Зона 2: AEx/Ex nA nC ic IIC T4 Gc; Клас I, Зона 2: AEx/Ex ec nC ic IIC T4 Gc; Клас I, Раздел 2, групи A, B, C и D; T4 при Ta = -20 degC до +65 degC (-4 degF до +149 degF) при монтаж съгласно чертеж 149243 или 149244.
• ATEX/IECEx: II 3 G, Ex nA nC ic IIC T4 Gc, Ex ec nC ic IIC T4 Gc, T4 при Ta = -20 degC до +65 degC (-4 degF до +149 degF) при монтаж съгласно чертеж 149243 или 149244.
