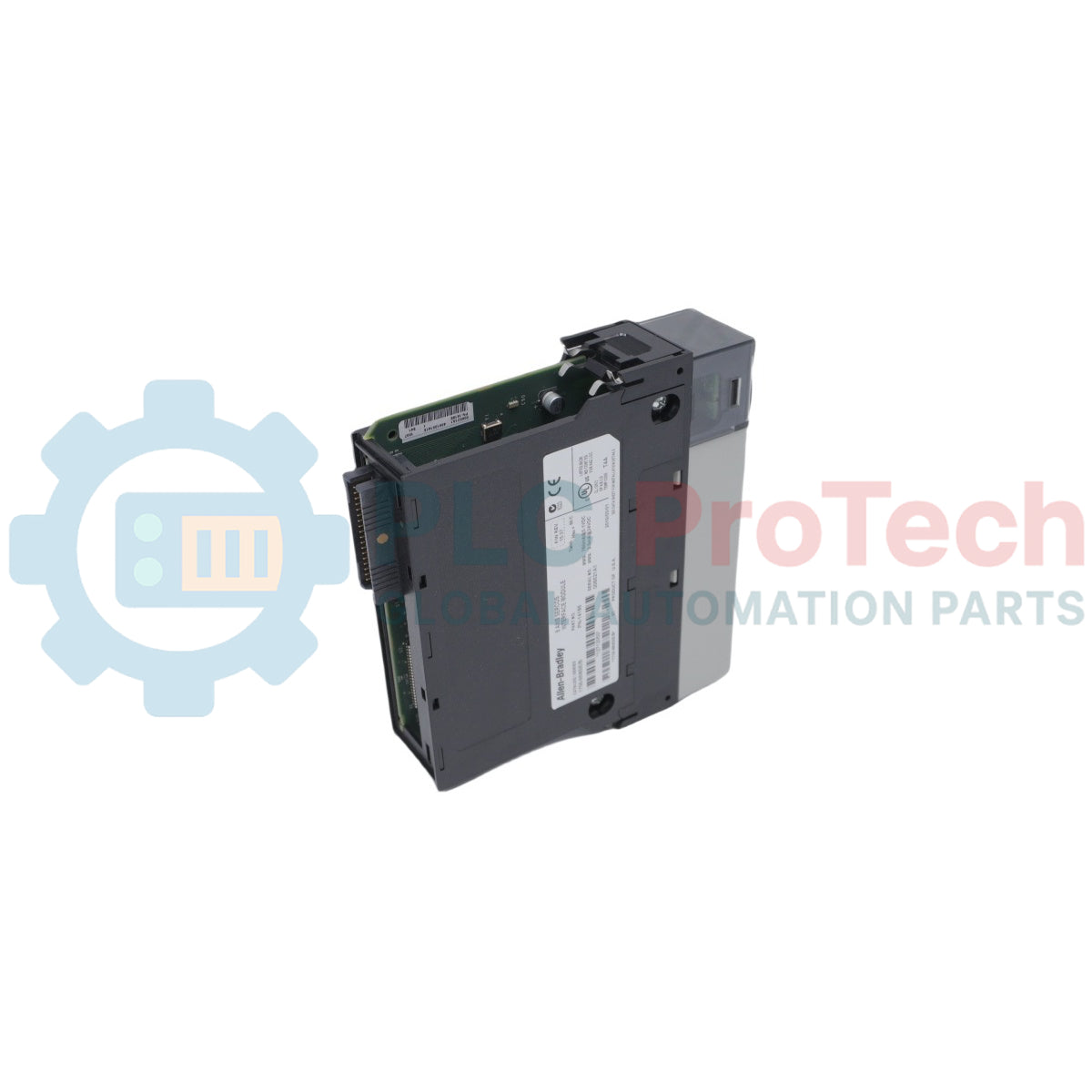

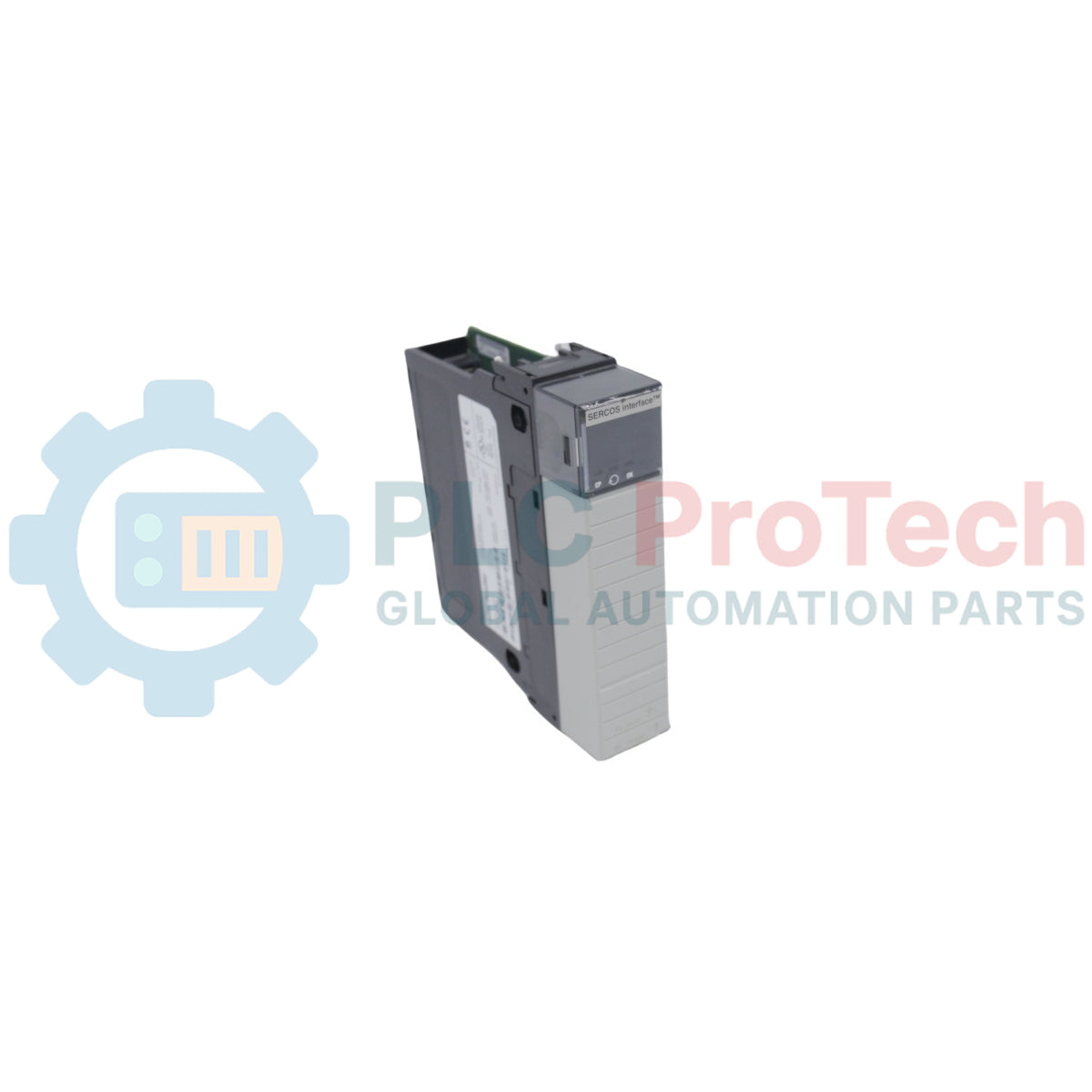

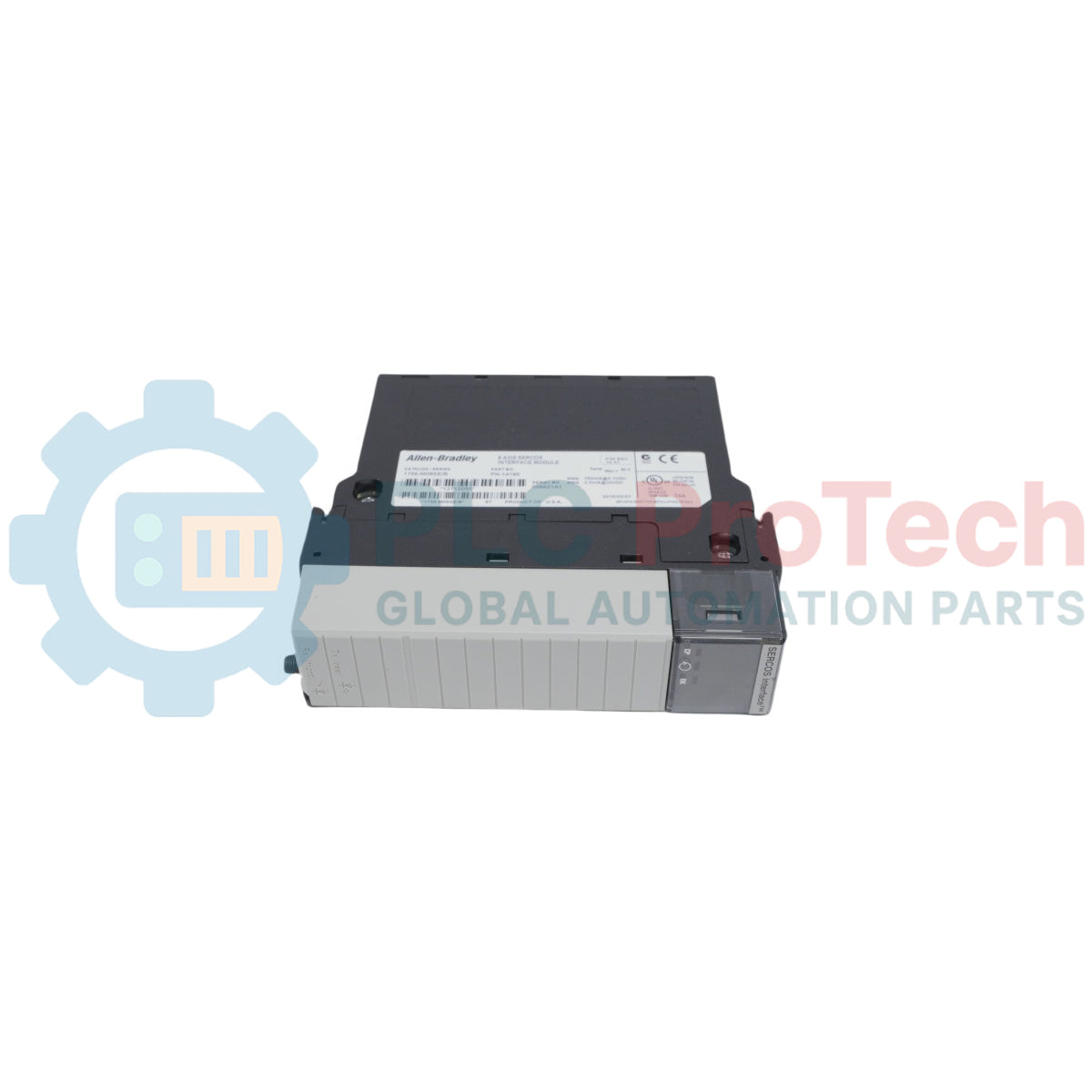

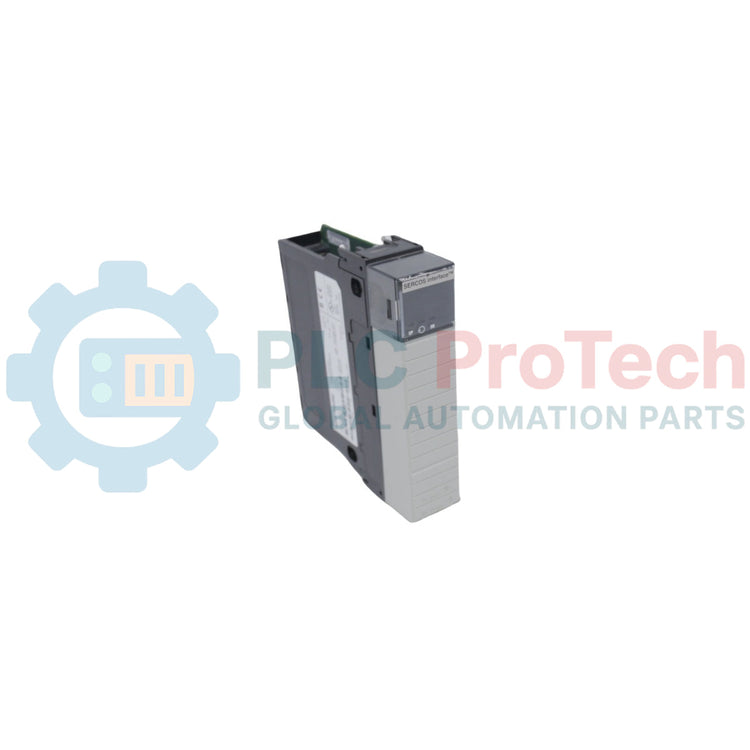

Allen-Bradley 1756-M08SE ControlLogix серво модул SERCOS за 8 оси

SKU 1756-M08SE

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-M08SE
Country of origin:Съединени щати
Product Type: SERCOS интерфейсен модул
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 350g
Dimensions: 145 мм x 35 мм x 132 мм (В x W x Д)
Shipping port: Xiamen
Warranty: 12 months

Описание

Allen-Bradley 1756-M08SE е интерфейсен модул за Sercos на ControlLogix, който свързва контролер ControlLogix със задвижвания с интерфейс Sercos. Използвайки оптични връзки за цялото окабеляване от полевата страна, 1756-M08SE осигурява високоскоростна комуникация с имунитет към шум за до 8 задвижвания в режими на управление по позиция, скорост и въртящ момент.

Характеристики

Управлява до 8 задвижвания, съответстващи на профила Extended Pack
Използва оптични връзки за надеждна комуникация от полевата страна
Работи със скорости на предаване на данни по Sercos от 4 Mbps или 8 Mbps
Поддържа режими на управление на задвижванията, включително по позиция, скорост и въртящ момент
Разполага със светодиоди за състоянието на комуникационната фаза на Sercos, състоянието на пръстена и изправността на модула (OK)
Побира се във всеки стандартен слот на шаси на система ControlLogix

Приложения

Координирано управление на многокоординатно движение
Високоскоростни опаковъчни машини
Системи за обработка на материали
Автоматизирани монтажни линии
Индустриално управление на задвижвания, изискващо имунитет към шум чрез оптични кабели

Технически спецификации

Атрибут	Спецификация
Производител	Allen-Bradley / Rockwell Automation
Модел	1756-M08SE
Тип продукт	Интерфейсен модул за Sercos
Максимален брой задвижвания	8 (съответства на профила Extended Pack)
Скорост на предаване на данни по Sercos	4 Mbps, 8 Mbps
Циклово време на Sercos при 4 Mbps	0,5 ms (до 2 задвижвания), 1 ms (до 4 задвижвания), 2 ms (до 8 задвижвания)
Циклово време на Sercos при 8 Mbps	0,5 ms (до 4 задвижвания), 1 ms (до 8 задвижвания), 2 ms (до 16 задвижвания)
Режими на управление на задвижванията	Позиция, скорост, въртящ момент
Консумиран ток при 5,1 V DC	760 mA
Консумиран ток при 24 V DC	2,5 mA
Разсейвана мощност	5,0 W
Ширина на слота	1
Местоположение на модула	На шаси, всеки слот
Съвместими шасита	1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17K
Съвместимо захранване (стандартно)	1756-PA72/C, 1756-PA72K/C, 1756-PA75/B, 1756-PA75K/B, 1756-PB72/C, 1756-PB72K/C, 1756-PB75/B, 1756-PB75K/B, 1756-PC75/B, 1756-PH75/B
Съвместимо захранване (резервирано)	1756-PA75R, 1756-PA75RK, 1756-PB75R, 1756-PB75RK, 1756-PSCA2, 1756-PSCA2K
Оптични кабели с пластмасово влакно	2090-5CEPxx-0, 2090-SCVPxx-0, 2090-SCNPxx-0
Оптични кабели със стъклено влакно	2090-5CVGxx-0
Клас на защита на корпуса	Няма (отворен тип)
Работна температура	0 до 60 degC (32 до 140 degF)
Температура на съхранение	-40 до 85 degC (-40 до 185 degF)
Максимална температура на околния въздух	60 degC (140 degF)
Устойчивост на излъчени радиочестотни смущения	10V/m със синусоидална вълна 1 kHz, 80% AM от 80...2000 MHz 10V/m с импулс 200 Hz, 50%, 100% AM при 900 MHz 10V/m с импулс 200 Hz, 50%, 100% AM при 1890 MHz 1V/m със синусоидална вълна 1 kHz, 80% AM от 2000...2700 MHz
Северноамерикански температурен код	T4A

Указания за монтаж

Конфигуриране на шасито и захранването: Преди поставянето на модула се уверете, че шаси 1756 ControlLogix и захранването са правилно монтирани.
Поставяне на модула: Подравнете печатната платка с горните и долните водачи на шасито и плъзнете модула, докато горните и долните заключващи езичета щракнат на място.
Оптични кабели: Свалете защитните капачки от портовете на приемника и предавателя и завийте оптичните връзки на ръка. Уверете се, че посоката на сигнала е правилна (от предавателя към приемника).
Предпазване от електростатичен разряд: Работете с оборудването, като използвате заземени антистатични гривни и защитени от статично електричество работни места, за да предотвратите вътрешни електростатични повреди.
Корпус: Монтирайте оборудването от отворен тип в подходящ корпус, осигуряващ адекватна защита от околната среда и достъп до вътрешността само с инструменти.

FAQ

Колко оси поддържа модулът?

Модулът поддържа до 8 оси в съответствие с профила Extended Pack.

Какви режими за управление на задвижването се поддържат от това устройство?

Модулът поддържа режими за управление на задвижването по позиция, скорост и въртящ момент.

Какъв е работният температурен диапазон на устройството?

Работният температурен диапазон е от 0 degC до 60 degC (от 32 degF до 140 degF).

Какъв тип физическа среда се използва за комуникациите по Sercos?

Устройството използва пластмасови или стъклени оптични кабели за всички връзки от полевата страна на Sercos.
