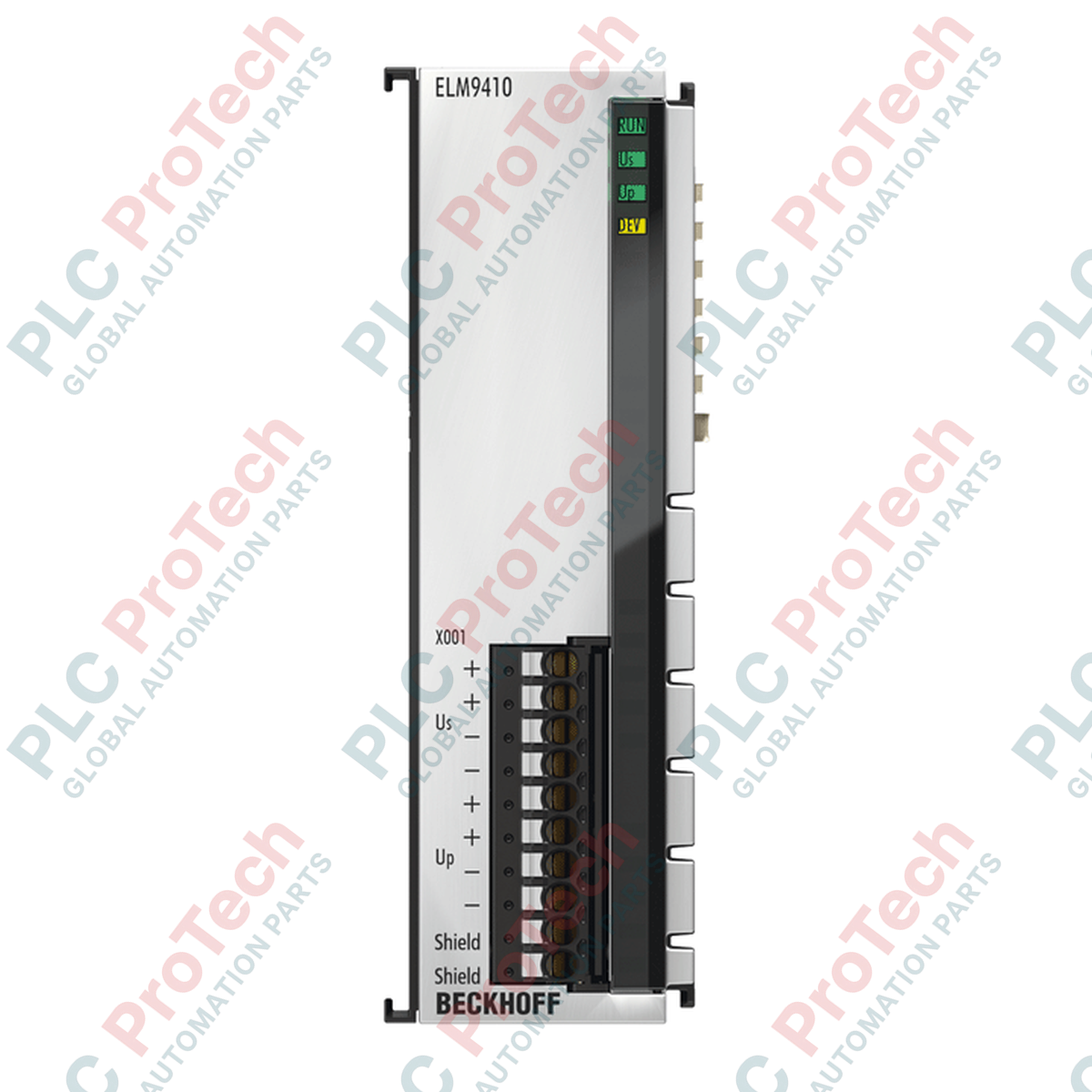

BECKHOFF ELM9410 захранващ терминал

SKU ELM9410

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELM9410
Origin Германия
Product Type: Захранващи клеми
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 30 mm x 100 mm x 95 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Описание

BECKHOFF ELM9410 е високопроизводителна захранваща клема, предназначена за обновяване на тока на E-шината (EtherCAT шината) в сложни индустриални приложения. Поместена в здрав метален корпус от цинкова отливка, тази клема осигурява до 2 A ток на E-шината (5 V DC), което позволява разширяване и надеждна работа на големи сегменти от EtherCAT клеми. Тя е специално оптимизирана за поддържане на целостта на сигналите и стабилността на захранването в среди, използващи измервателни модули от серията ELM.

За да осигури висока експлоатационна надеждност, BECKHOFF ELM9410 предлага гальванично разделяне до 500 V между E-шината и потенциалите US и UP. Клемата включва и защита от обратна полярност на входовете, както и активна диагностика. Работните и захранващите напрежения се наблюдават непрекъснато, а диагностичните данни се записват директно в образа на процеса на PLC за оценка на състоянието в реално време и превантивна поддръжка.

Характеристики

Възстановява тока на E-шината с изходен капацитет до 2 A (5 V DC).
Вграденият диагностичен мониторинг на захранващото и изходното напрежение се отчита директно в образа на процеса.
Здрав метален корпус от цинкова отливка, осигуряващ висока механична стабилност и екраниране на сигналите.
Гальванично разделяне от 500 V между E-шината и полевите потенциали.
Защита от обратна полярност за предотвратяване на повреди при неправилно окабеляване на полевите вериги.
Директно включващо се окабеляване с пружинни клеми за твърди проводници и лесно задействане на пружината при многожилни проводници.

Приложения

Обновяване на тока на E-шината в сложни EtherCAT системи с множество клеми.
Групиране на потенциалите в прецизни измервателни инсталации с клеми ELM.
Индустриални изпитателни стендове и системи за автоматизация, изискващи здрави екранирани корпуси и подробна диагностика на захранването.

Технически спецификации

Общи

Параметър	Спецификация
Производител	BECKHOFF
Модел	ELM9410
Тип продукт	Захранващ клемен блок за обновяване на E-шината
Материал на корпуса	Цинков корпус, отлят под налягане, с вградени сигнални светодиоди
Конструктивно изпълнение	Метален корпус
Степен на защита	IP20
Монтажно положение	Променлив

Електрически данни

Параметър	Спецификация
Входно напрежение	24 V DC (-15 % / +20 %)
Изходно напрежение	5 V DC (за захранване на E-шината)
Захранване на E-шината с ток	2000 mA (2 A)
Текуща консумация от US	50 mA + (общият ток на E-bus / 4)
Консумация на ток от UP	50 mA + товар
Силови контакти	Макс. 24 V DC / макс. 2 A
Електрическа изолация	500 V (E-bus / полеви потенциал / US / UP)
Защита от късо съединение	Да
Диагностика	Да (наблюдение на захранващото и изходното напрежение в образа на процеса)

Свързване и окабеляване

Параметър	Спецификация
Технология на окабеляване	Твърди проводници: директно включване; многожични проводници: задействане на пружината с отвертка
Сечение на проводника (твърд)	0,2 до 1,5 mm² (AWG 24 до 14)
Сечение на проводника (многожичен)	0,2 до 1,5 mm² (AWG 24 до 14)
Сечение на проводника (с кабелна обувка)	0,25 до 0,75 mm² (AWG 24 до 14)
Дължина на оголване	8 до 9 mm

Механични характеристики и характеристики на околната среда

Параметър	Спецификация
Размери (W x H x D)	30 mm x 100 mm x 95 mm
Тегло	Прибл. 450 g
Монтиране	35 mm DIN шина (съответстваща на EN 60715) със заключване
Монтиране един до друг	Двойна слотова и ключова връзка
Работна температура	0 до +55 градуса по Целзий
Температура на съхранение	-25 до +85 градуса по Целзий
Относителна влажност	95 %, без кондензация
Устойчивост на вибрации	Съответства на EN 60068-2-6
Устойчивост на удар	Съответства на EN 60068-2-27
Устойчивост на електромагнитни смущения/Емисии	Съответства на EN 61000-6-2 / EN 61000-6-4

Указания за монтаж

Изключване на системата от захранването: Преди монтаж или техническа поддръжка напълно изолирайте и изключете всички източници на захранване, подаващи ток към клемния сегмент и E-bus.
Монтиране на DIN шина: Фиксирайте клемата върху стандартна 35 mm DIN шина (EN 60715). Използвайте вградения заключващ механизъм, за да я закрепите на място.
Свързване един до друг: Уверете се, че двойният слот и ключовите връзки се захващат правилно при монтиране на съседни модули от серията ELM.
Окабеляване: Вкарайте твърдите проводници директно в щепселната клемна връзка. За многожични проводници или кабелни обувки натиснете оранжевия пружинен задвижващ елемент със стандартна плоска отвертка, преди да вкарате проводника. Оголвайте проводниците стриктно на 8–9 mm.
Заземяване и екраниране: Потвърдете, че DIN шината е правилно заземена, за да се осигури ефективно EMC екраниране чрез корпуса от цинкова отливка.
Въвеждане в експлоатация: Включете системата и проверете състоянието на диагностичните сигнални светодиоди. Уверете се, че диагностиката на правилното напрежение се визуализира в системния мениджър на TwinCAT или в образа на процеса.

Съответствие и сертификати

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF ELM9410 terminal?

The BECKHOFF ELM9410 is a power supply terminal designed to refresh the E-bus (EtherCAT bus) current in system segments, providing up to 2 A of 5 V DC output current to downstream terminals.

Does the BECKHOFF ELM9410 provide system diagnostics?

Yes, the BECKHOFF ELM9410 offers integrated diagnostics of both input supply and output voltages, which are written directly into the process image for real-time PLC monitoring.

What type of housing does the BECKHOFF ELM9410 use?

The BECKHOFF ELM9410 features a high-grade zinc die-cast metal housing designed for maximum physical protection and signal shielding, weighing approximately 450 g.

What are the electrical isolation ratings for the BECKHOFF ELM9410?

The BECKHOFF ELM9410 provides an insulation voltage rating of 500 V between the E-bus, US, and UP field potentials to secure communication and power integrity.

How is wiring secured on the BECKHOFF ELM9410?

The BECKHOFF ELM9410 uses direct push-in technology for solid conductors, and standard spring-actuator connection points for fine-stranded or ferruled wires (compatible with AWG 24 to 14 sizes).
