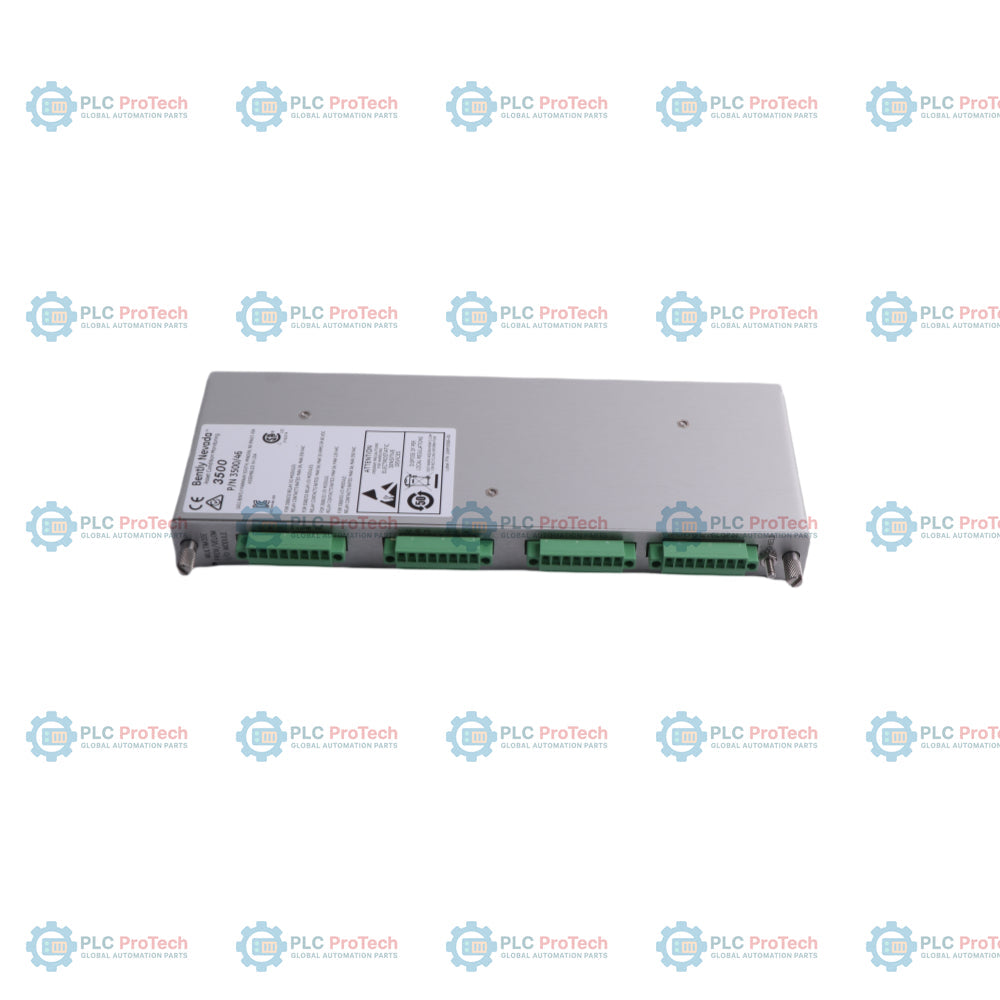

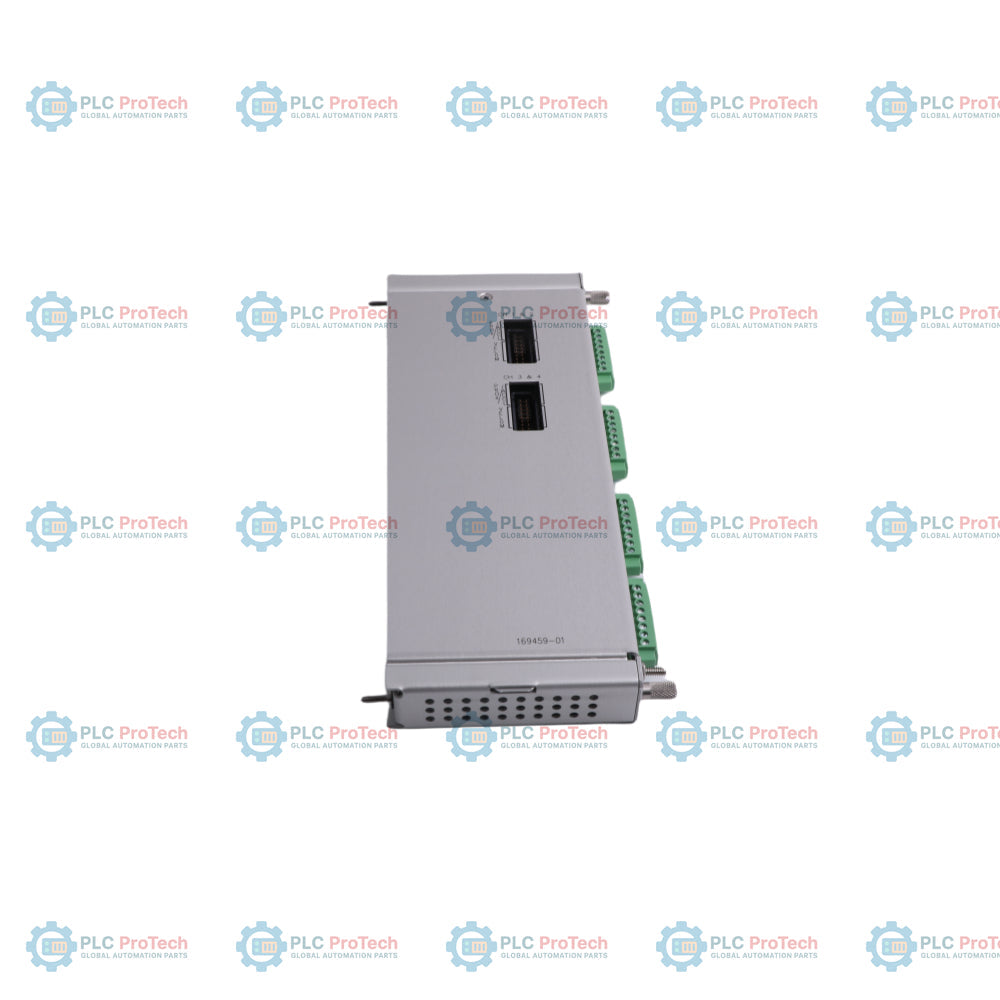

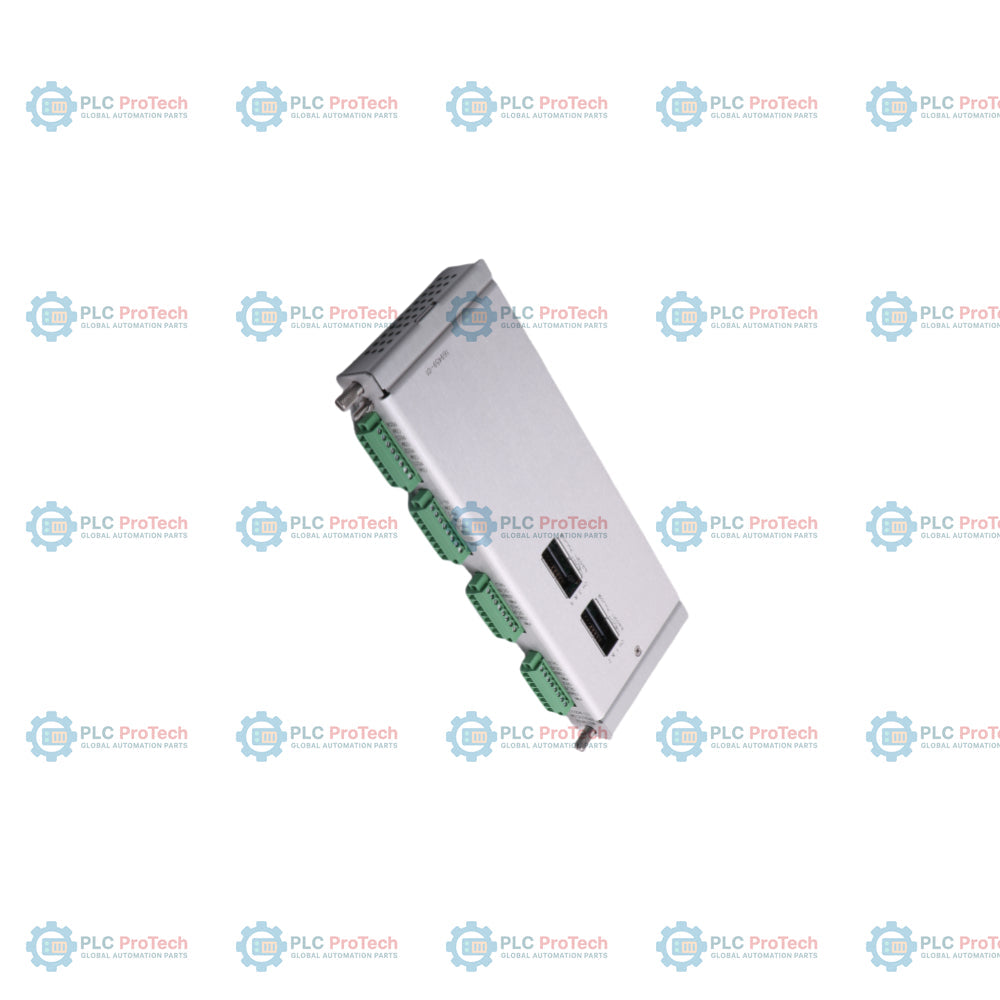

Bently Nevada 169459-01 3500/44M многорежимен I/O модул Prox/Velom с вътрешни клеми

SKU 169459-01

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 169459-01
Country of origin:Съединени щати
Product Type: Многорежимен Prox I/O модул
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 24.4 mm x 241.3 mm x 99.1 mm
Shipping port: Xiamen
Warranty: 12 months

Описание

Bently Nevada 169459-01 е I/O модул за мониторинг на вибрации, предназначен за системи за мониторинг на вибрациите на аеродеривативни газови турбини в рамките на системата за защита на машини 3500. Инсталиран в заден слот с пълна височина на стойката 3500, той служи като задна интерфейсна карта за монитора за вибрации на аеродеривативни газови турбини 3500/44M. Модулът обработва полеви сигнали от сензори Proximitor, Velomitor и акселерометри с висок входен импеданс. Вградените вътрешни крайни съединителни щифтове позволяват директно окабеляване и приемат контактни входове за превключване на режима на машината с цел промяна на наборите параметри за предупредителна и аварийна аларма, като същевременно изпращат токови изходи през канали за записващо устройство от 4 до 20 mA.

Характеристики

Интегрира се директно в един заден слот с пълна височина на системната стойка 3500
Разполага с вътрешни крайни съединителни щифтове с конектори Euro Style или с пружинно натискане за директно окабеляване на преобразуватели и системи
Свързва се със сензори Proximitor, сензори Velomitor и акселерометри за мониторинг на аеродеривативни газови турбини
Поддържа многорежимна работа на машината чрез приемане на външни контакти за превключване на режима, за превключване между до осем набора параметри за аларми
Осигурява специални изходни канали за записващо устройство от +4 до +20 mA, пропорционални на стойностите на пълния обхват на монитора

Приложения

Защита на аеродеривативни газови турбини и мониторинг на вибрациите
Динамична обработка на сигнала за измервателни вериги с преобразуватели Proximitor, Velomitor и акселерометри
Проследяване на работата на машината в многорежимен режим с автоматично превключване на зададените стойности за алармата

Информация за поръчка

Каталожен номер / опция	Описание
3500/44-07-BB	Многорежимен I/O модул Prox/Velom с вътрешни крайни съединения
169459-01	Многорежимен I/O модул Prox/Velom с вътрешни крайни съединения (резервна част)
00580434	Конекторен щифт Euro Style, 8 пина, зелен (за I/O модули с вътрешни крайни съединения)
00580432	Конекторен щифт Euro Style, 10 пина, зелен (за I/O модули с вътрешни крайни съединения)
00561941	Шунт на десетпиновия конектор на I/O модула Prox/Velom и многорежимния Prox/Velom
166M2389	Конекторен щифт, тип с пружинно натискане (алтернатива за PN 00580434)
166M2388	Конекторен щифт, тип с пружинно натискане (алтернатива за PN 00580432)

Технически спецификации

Категория	Параметър	Спецификация
Производител	Име на производителя	Bently Nevada (компания на Baker Hughes)
Вход	Входен импеданс (Prox/Accel)	10 kOhm
Вход	Входен импеданс (Velomitor)	3.5 MOhm
3.5 MOhm	Чувствителност	Чувствителност на многорежимен аеродеривативен сензор
грешка +/-0.7%	3.94 mV/(mm/s) (100 mV/(in/s)), 5.71 mV/(mm/s) (145 mV/(in/s)), 10.19 mV/(m/s2) (100 mV/g), 2.55 mV/(m/s2) (25 mV/g) или 1.02 mV/(m/s2) (10 mV/g)	Захранване на преобразувателя
грешка +/-0.7%	23 Vdc номинално при максимум 43 mA	Изход към записващо устройство
грешка +/-0.7%	+4 до +20 mA, пропорционално на пълния обхват на монитора	Диапазон на съответствие на напрежението
грешка +/-0.7%	0 до +12 Vdc върху товара	Диапазон на товарното съпротивление
грешка +/-0.7%	0 до 600 Ohm	Разделителна способност
грешка +/-0.7%	0.3662 uA на бит	Точност (при стайна температура)
грешка +/-0.7%	грешка +/-0.25%	Точност (при промени в температурата)
грешка +/-0.7%	Изход	Честота на обновяване
241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)	100 ms или по-малко	Размери (В x Ш x Д)
241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)	Механични характеристики	0.45 kg (1.0 lb)
Изисквания към шасито	Изисквания за пространство	1 заден слот с пълна височина

Указания за монтаж

Поставяне в шасито: Монтирайте модула само в заден слот с пълна височина, непосредствено зад съответния главен мониторен модул 3500/44M.
Полево окабеляване: Свържете директно полевия преобразувател, записващото устройство и окабеляването за управление на режима към вътрешните клемни блокове, като използвате конекторни гребени Euro-Style или Push-in-Spring.
Конфигурация на джъмперите: Конфигурирайте джъмперите на модула според конфигурацията на системните канали, преди да включите захранването на шасито.

Съответствие и сертификати

Тип стандарт	Обозначение / спецификация
FCC	Съответства на част 15 от правилата на FCC
EMC	Директива на Европейската общност 2014/30/EU; EN 61000-6-2, EN 61000-6-4
Електрическа безопасност	Директива на Европейската общност 2014/35/EU; EN 61010-1
RoHS	Директива на Европейската общност 2011/65/EU; China RoHS EFUP 15 години съгласно SJ/T 11364-2024
Морска индустрия	Правила на DNV GL за класификация; Правила на ABS за условията на класификация, част 1
Опасна зона (cNRTLus - без бариери)	Клас I, зона 2: AEx/Ex nA nC ic IIC T4 Gc; Клас I, зона 2: AEx/Ex ec nC ic IIC T4 Gc; Клас I, раздел 2, групи A, B, C, D; T4 при Ta = -20 degC до +65 degC
Опасна зона (cNRTLus - с бариери)	Клас I, зона 2: AEx/Ex nA nC ic [ia Ga] IIC T4 Gc; Клас I, зона 2: AEx/Ex ec nC ic [ia Ga] IIC T4 Gc; Клас I, раздел 2, групи A, B, C, D (W/ IS изход за раздел 1); T4 при Ta = -20 degC до +65 degC
Опасна зона (ATEX/IECEx - без бариери)	II 3 G Ex nA nC ic IIC T4 Gc; Ex ec nC ic IIC T4 Gc; T4 при Ta = -20 degC до +65 degC
Опасна зона (ATEX/IECEx - с бариери)	II 3(1) G Ex nA nC ic [ia Ga] IIC T4 Gc; Ex ec nC ic [ia Ga] IIC T4 Gc; T4 при Ta = -20 degC до +65 degC

FAQ

Кой слот заема задният I/O модул в стойката?

Модулът се инсталира в един заден слот с пълна височина, непосредствено зад основната мониторна карта 3500/44M.

Каква е честотата на обновяване на вградените записващи изходи от 4 до 20 mA?

Вградените канали на токовия записващ модул осигуряват честота на обновяване от 100 ms или по-малко.

Какъв входен импеданс има платката към свързаните сензори?

Картата има входен импеданс от 10 kOhm за Proximitor и акселерометрични сензори и 3,5 MOhm за Velomitor.
