Описание

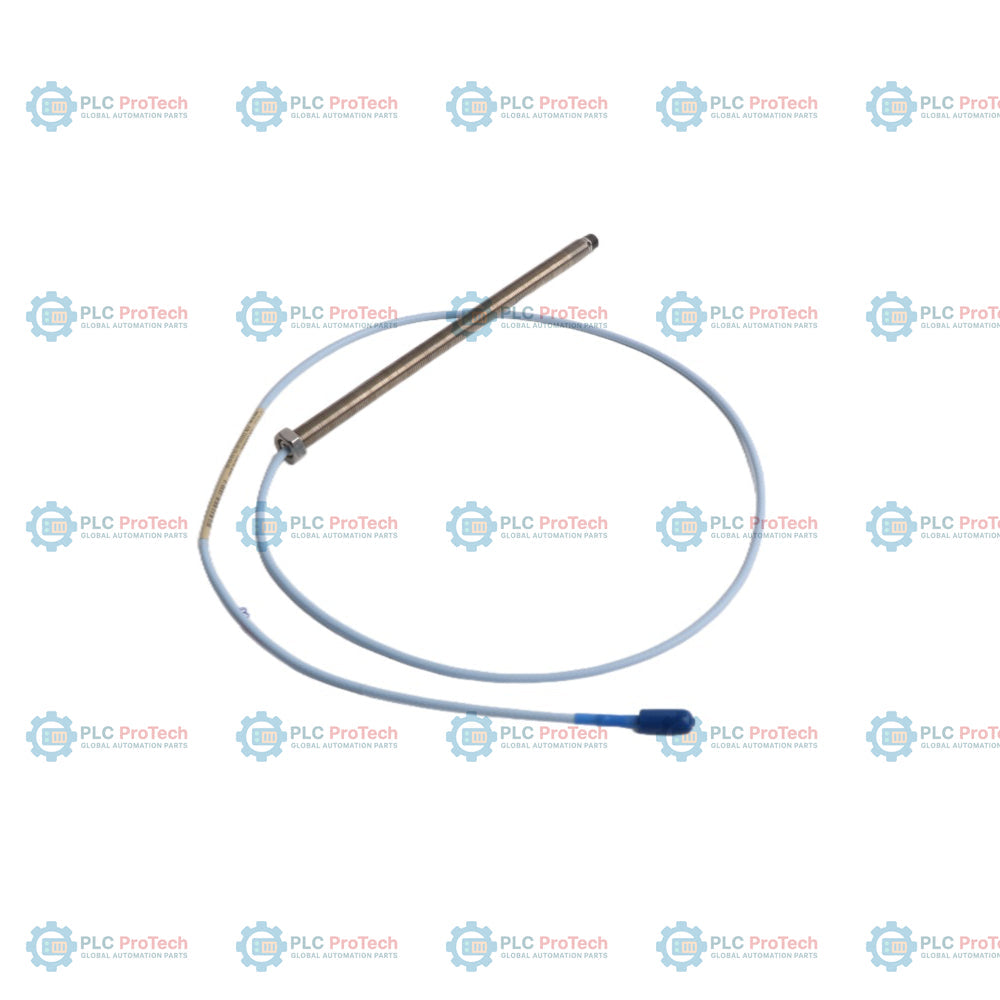

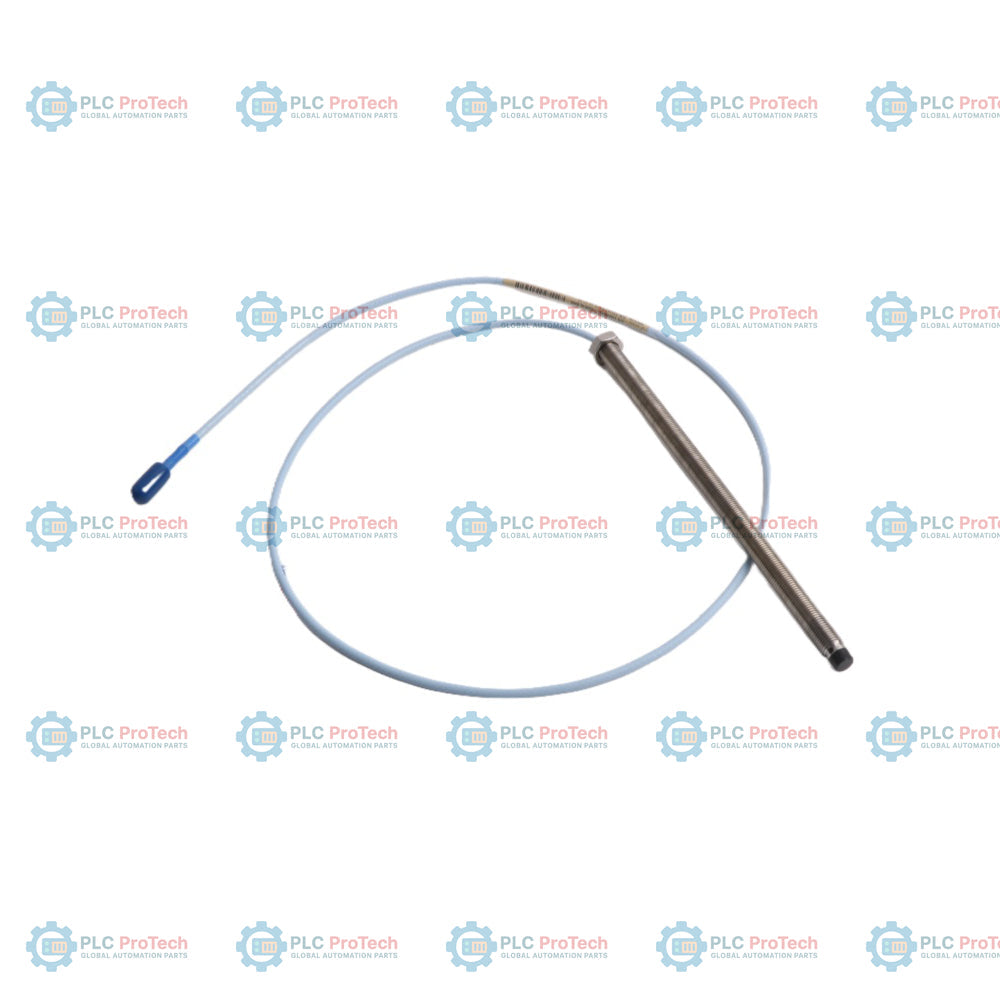

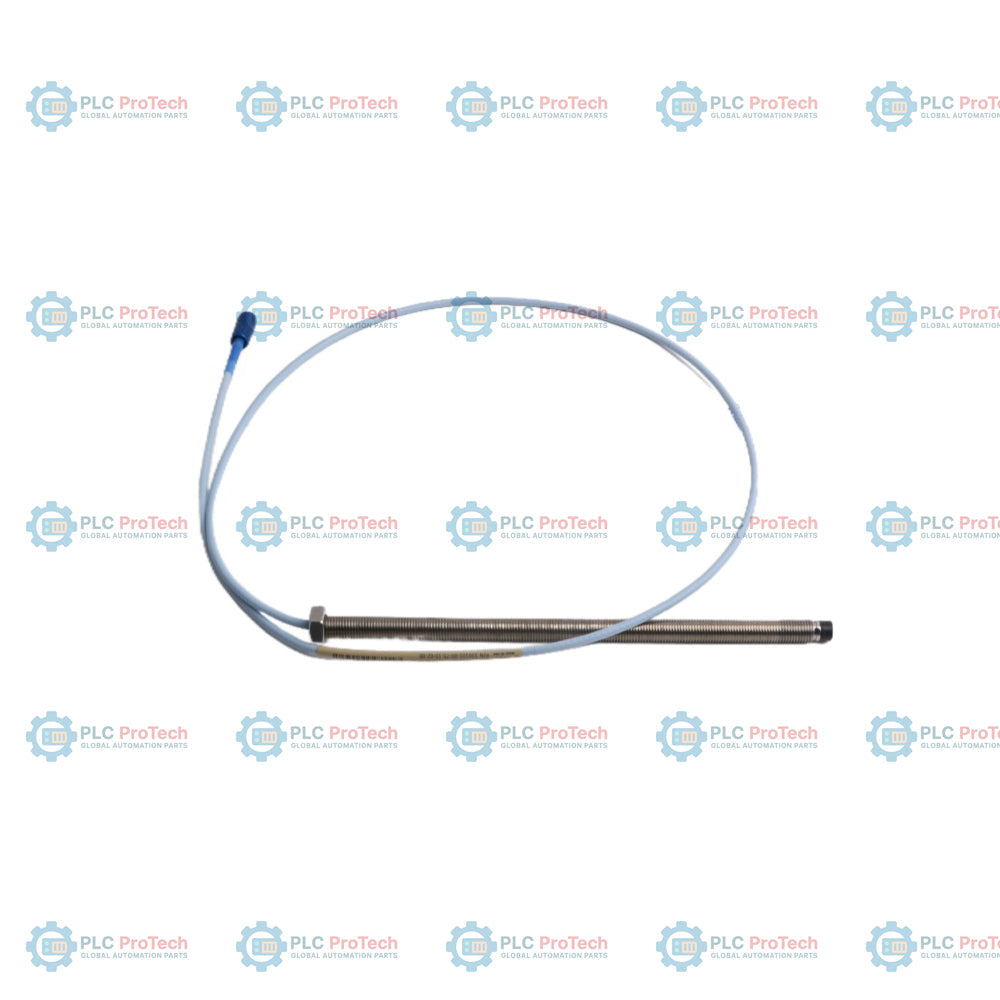

Bently Nevada 330101-00-77-20-02-00 е безконтактен датчик с диаметър 8 mm, принадлежащ към стандартната за индустрията серия 3300 XL за защита и мониторинг на състоянието на машини. Проектиран за високонадеждни промишлени приложения, този безконтактен вихровотоков датчик осигурява високоточни измервания на изместването, позволявайки на операторите да следят положението на вала и радиалните вибрации във въртящи се машини. Чрез проследяване на разстоянието между върха на датчика и проводяща метална мишена той служи като важен сензор за ранно предупреждение за износване на машината, дисбаланс или неизправности в центровката.

Този конкретен вариант е конфигуриран с нерезбована дължина 0,0 инча (опция 00) и обща дължина на корпуса 7,7 инча (опция 77). Този изцяло резбован удължен корпус от неръждаема стомана е идеален за монтаж с дълбоко вкарване в легла на лагери или корпуси на машини, където е необходим значителен резбован обсег. Той разполага с обща дължина на кабела 2,0 метра (опция 20) от стандартен неекраниран коаксиален кабел, завършващ с миниатюрен конектор ClickLoc (опция 02). Тази конфигурация е проектирана без одобрения от регулаторни органи (опция 00), което я прави изключително икономичен и надежден избор за защита на въртящи се машини с общо предназначение в промишлени среди без опасности.

Характеристики

• Стандартен връх на датчика с диаметър 8 mm, оптимален за безконтактни измервания на вибрации и положение.
• Изцяло резбован корпус от неръждаема стомана 3/8-24 UNF-2A с 0,0 инча нерезбована дължина и обща дължина на корпуса 7,7 инча.
• Стандартен коаксиален кабел с импеданс 75 ома, с обща дължина на системата 2,0 метра (6,6 фута) и без защитна броня.
• Висококачествен миниатюрен мъжки коаксиален конектор ClickLoc за надеждно и бързо свързване към удължителни кабели.
• Здраво уплътнение с O-пръстен от Viton, вградено между върха на датчика и корпуса от неръждаема стомана, за устойчивост на разлики в налягането.
• Не са необходими одобрения от регулаторни органи, което осигурява икономична конфигурация на датчика за монтаж на машини в безопасни зони.

Приложения

Безконтактният датчик Bently Nevada 330101-00-77-20-02-00 се използва широко в отрасли като енергетика, нефтена и газова промишленост, нефтохимия и преработка на вода. Типичните приложения за машини включват:

• Мониторинг на радиалните вибрации на вала в парни и газови турбини.
• Измерване на аксиалната упорна позиция при високоскоростни центробежни компресори и помпи.
• Проследяване на изместването и ексцентрицитета на ротора в промишлени генератори и големи електродвигатели.
• Проследяване на позицията на осевата линия на вала в лагери с маслен филм.
• Интегрирани контури за непрекъснат мониторинг и защита със стелажни системи Bently Nevada 3500.

Информация за поръчка

E - Опция за одобрение от агенции

Указания за монтаж

За да осигурите правилна работа и да избегнете грешки при измерването, безконтактната сонда Bently Nevada 330101-00-77-20-02-00 трябва да бъде монтирана съгласно следните инженерни стандарти:

• Калибриране на междината до мишената: Регулирайте физическата междина между върха на сондата и мишената (обикновено 1.27 mm или 50 mils), за да постигнете номинално изходно напрежение на системата от -10 Vdc и да центрирате измерването в линейната област.
• Страничен просвет до метални части: Поддържайте минимално свободно пространство около върха на сондата, равно най-малко на три пъти диаметъра на върха на сондата (24 mm), за да предотвратите кръстосани смущения или интерференция от околните монтажни скоби.
• Радиус на огъване на коаксиалния кабел: Поддържайте минимален физически радиус на огъване от 25.4 mm (1.0 inch) за стандартните коаксиални кабели при прокарването им, за да предпазите вътрешния проводник от повреда.
• Заземяване на екрана: Уверете се, че екраните на сондата и удължителния кабел са електрически изолирани от заземяването на машината и са свързани към едноточковата заземителна клема на корпуса на сензора Proximitor.
• Ограничения на въртящия момент: Затегнете фиксиращите гайки с максимален въртящ момент от 33.9 N-m (300 in-lb), за да предотвратите деформиране на корпуса или блокиране на резбата.
