Описание

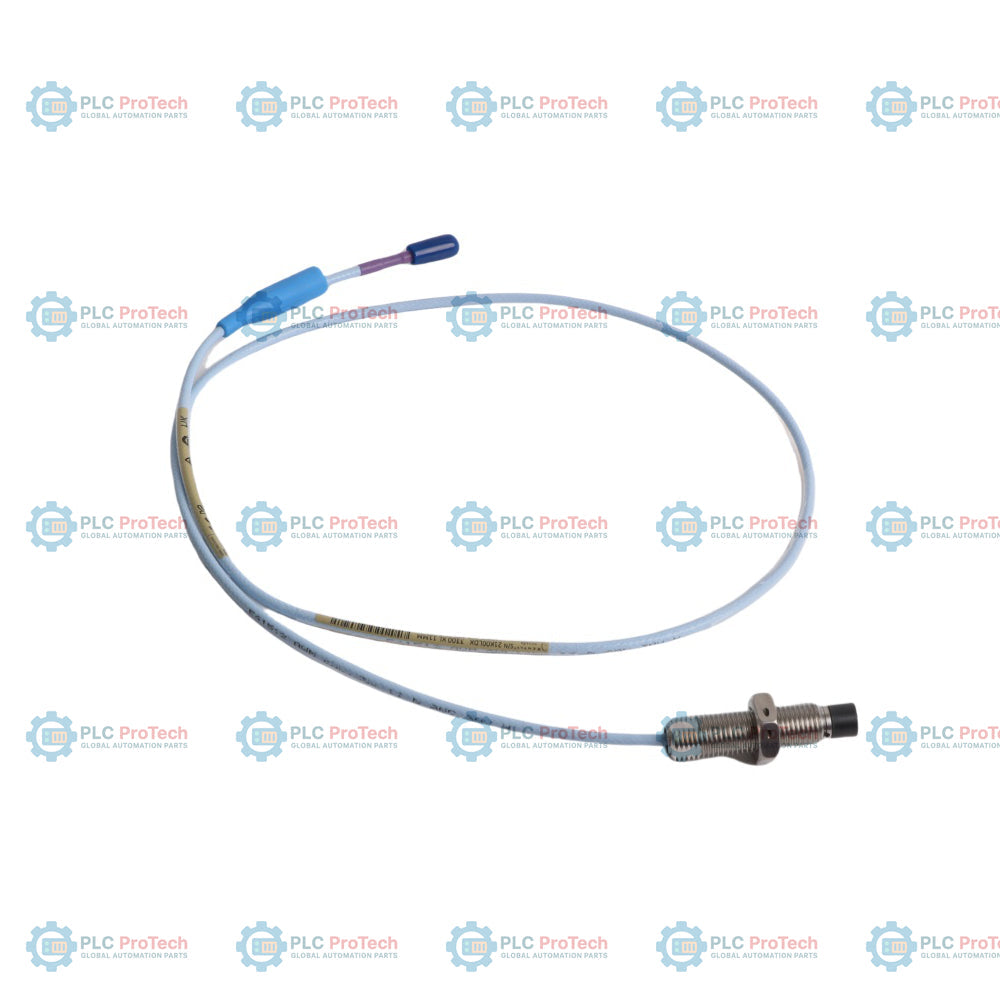

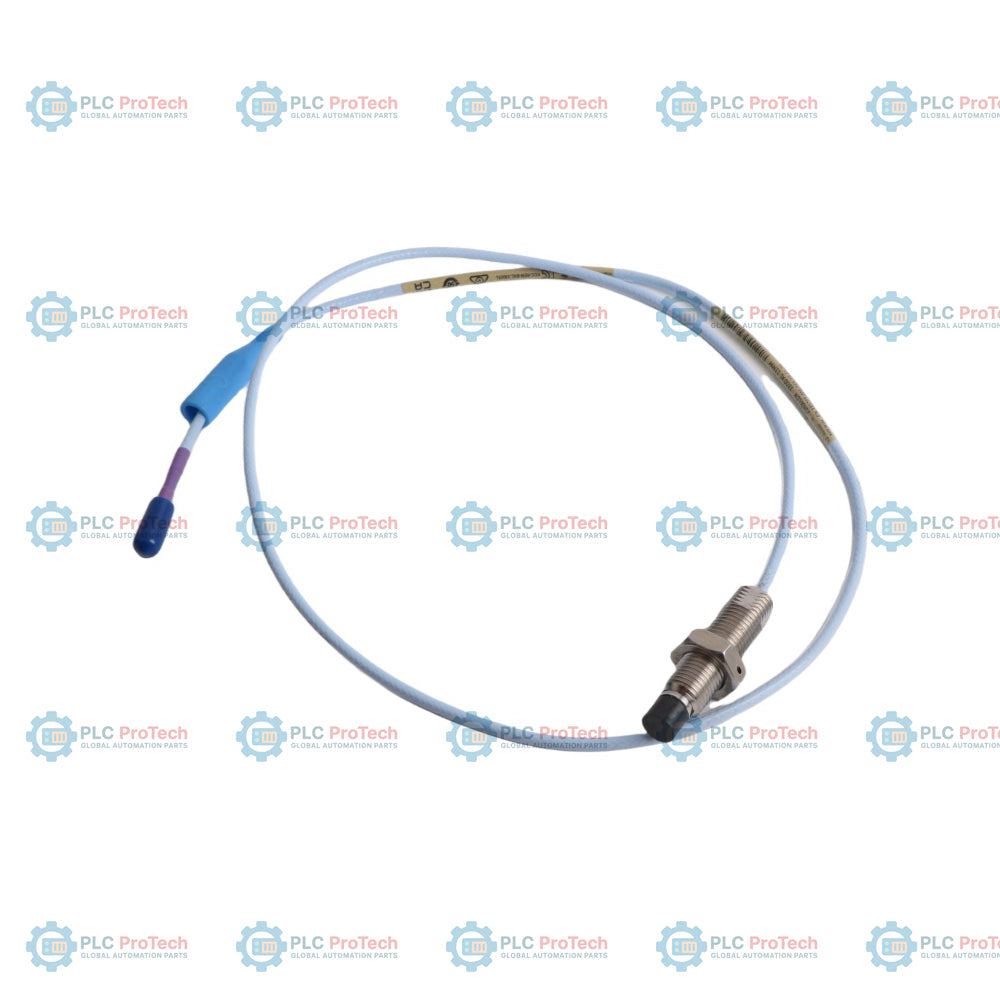

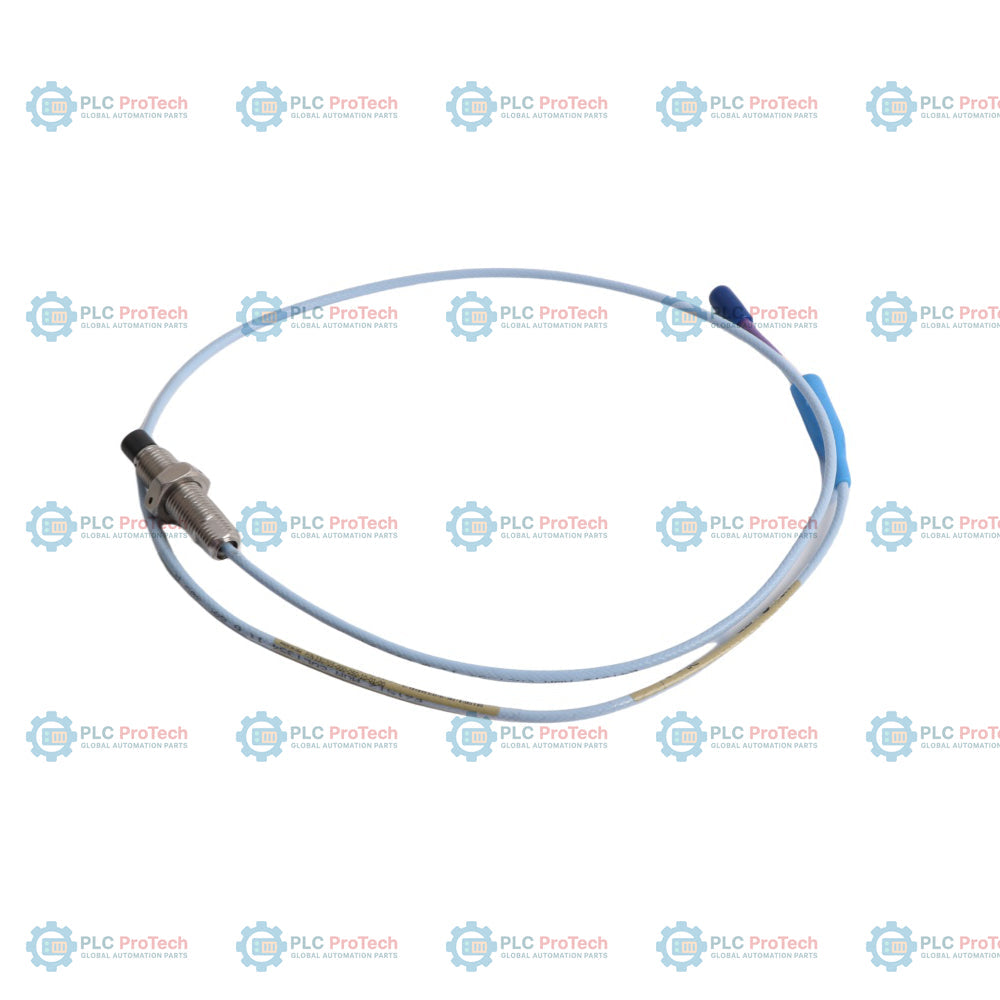

330703-000-050-10-12-00 е безконтактен сензор за близост 3300 XL 11 mm с резба M14 x 1.5, дължина без резба 0 mm (опция 000) и дължина на корпуса 50 mm (опция 050). Сензорът е конфигуриран с обща дължина на системата 1,0 m (опция 10) и използва кабел FluidLoc с миниатюрен коаксиален конектор ClickLoc (опция 12), което осигурява надеждни връзки в среди, изложени на въздействието на флуиди. Като част от системата за преобразуватели за близост 3300 XL 11 mm, този безконтактен вихровотоков сензор се използва за прецизни измервания на вибрации и преместване при машини с лагери с маслен филм. Системата 3300 XL 11 mm осигурява изход 3,94 V/mm (100 mV/mil) и е предназначена за приложения, изискващи по-голям линеен диапазон от стандартните системи 8 mm, като измерване на аксиално (упорно) положение, измерване на рампова диференциална експанзия при парни турбини и измерване на положението на пръта при бутални компресори. Този сензор е в неармирана конфигурация (серия 330703), подходяща за инсталации, при които не е необходима усилена защита от механично износване.

Характеристики

• Резба M14 x 1.5: Стандартна метрична монтажна резба за серията сензори 3300 XL 11 mm.
• Дължина без резба 0 mm: Прецизна конфигурация на корпуса без резбова част (опция 000).
• Дължина на корпуса 50 mm: Стандартизирана дължина на корпуса на сензора за конкретни монтажни дълбочини (опция 050).
• Обща дължина 1,0 m: Съвместима дължина на системата за стандартни вериги за мониторинг на близостта (опция 10).
• Кабел FluidLoc: Специална конструкция на кабела (опция 12), предназначена за среди, в които уплътняването срещу флуиди е от съществено значение.
• Конектор ClickLoc: Миниатюрна коаксиална конекторна система за надеждно предаване на сигнала.
• Безконтактно измерване: Позволява мониторинг без износване на вибрациите на вала, положението и сигналите Keyphasor.

Приложения

• Измерване на аксиално (упорно) положение
• Мониторинг на радиални вибрации и положение при машини с лагери с маслен филм
• Измерване на рампова диференциална експанзия при парни турбини
• Измерване на положението и падането на пръта при бутални компресори
• Измерване на обороти и нулева скорост
• Сигнали за фазова референция (Keyphasor)

Информация за поръчка

Опция	Код за този SKU	Описание
Поръчков каталожен номер	330703-000-050-10-12-00	Сензор за близост 3300 XL 11 mm, резба M14 x 1.5, без броня
A - Дължина без резба	000	Дължина без резба 0 mm
B - Дължина на корпуса	050	Дължина на корпуса 50 mm
C - Обща дължина	10	1,0 m
D - Конектор/кабел	12	Миниатюрен коаксиален конектор ClickLoc, кабел FluidLoc
E - Одобрение от агенция	00	Не е необходимо

Технически спецификации

Производител	Bently Nevada
Каталожен номер	330703-000-050-10-12-00
Тип сензор	Сензор за близост 3300 XL 11 mm
Размер на резбата	M14 x 1.5
Броня	Не
Тип кабел	Кабел FluidLoc
Тип конектор	Миниатюрен коаксиален ClickLoc
Дължина на системата	1,0 m
Линеен диапазон	4,0 mm (157 mils)
Изход	3,94 V/mm (100 mV/mil)
Работна температура	-52 degC до +177 degC

Указания за монтаж

• Уверете се, че общата дължина на системата (сензор + удължителен кабел) съответства на изискванията на сензора Proximitor.
• Работете внимателно с конектора ClickLoc, за да избегнете повреда на централния щифт; уверете се, че връзката е поставена докрай.
• Използвайте подходящи стойности на въртящия момент при монтажа на сензори с резба M14 x 1.5, за да осигурите правилно механично закрепване.
• Въпреки че системата на преобразувателя е надеждна, избягвайте електростатични разряди (ESD) при работа с конектора и клемите на Proximitor.
• Кабелите FluidLoc са предназначени специално за среди с маслено уплътняване; прокарвайте кабелите така, че да избегнете зони с висока температура и остри огъвания.

Съответствие и сертификати

• FCC, част 15
• Директива за електромагнитната съвместимост 2014/30/ЕС
• Директива RoHS 2011/65/ЕС
