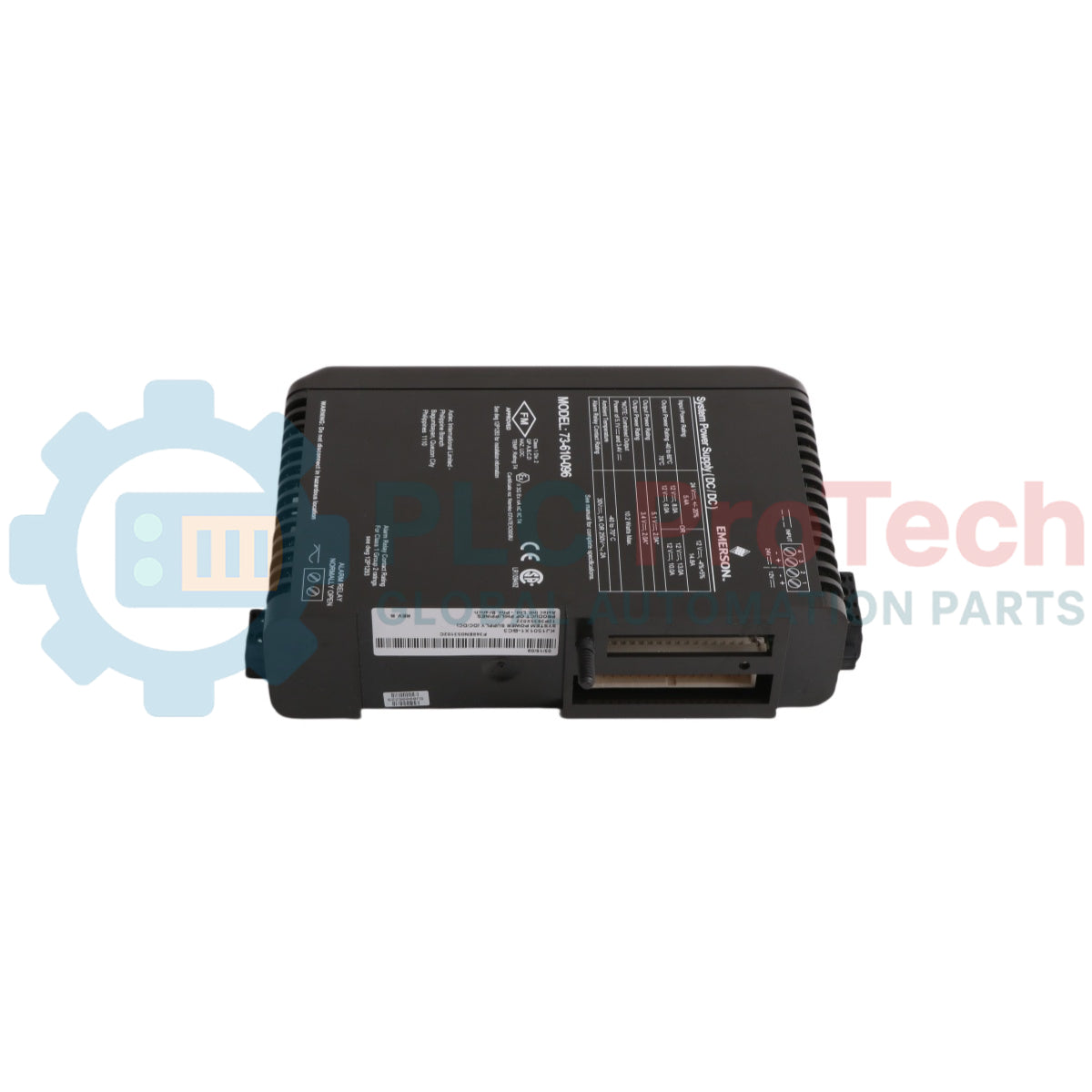

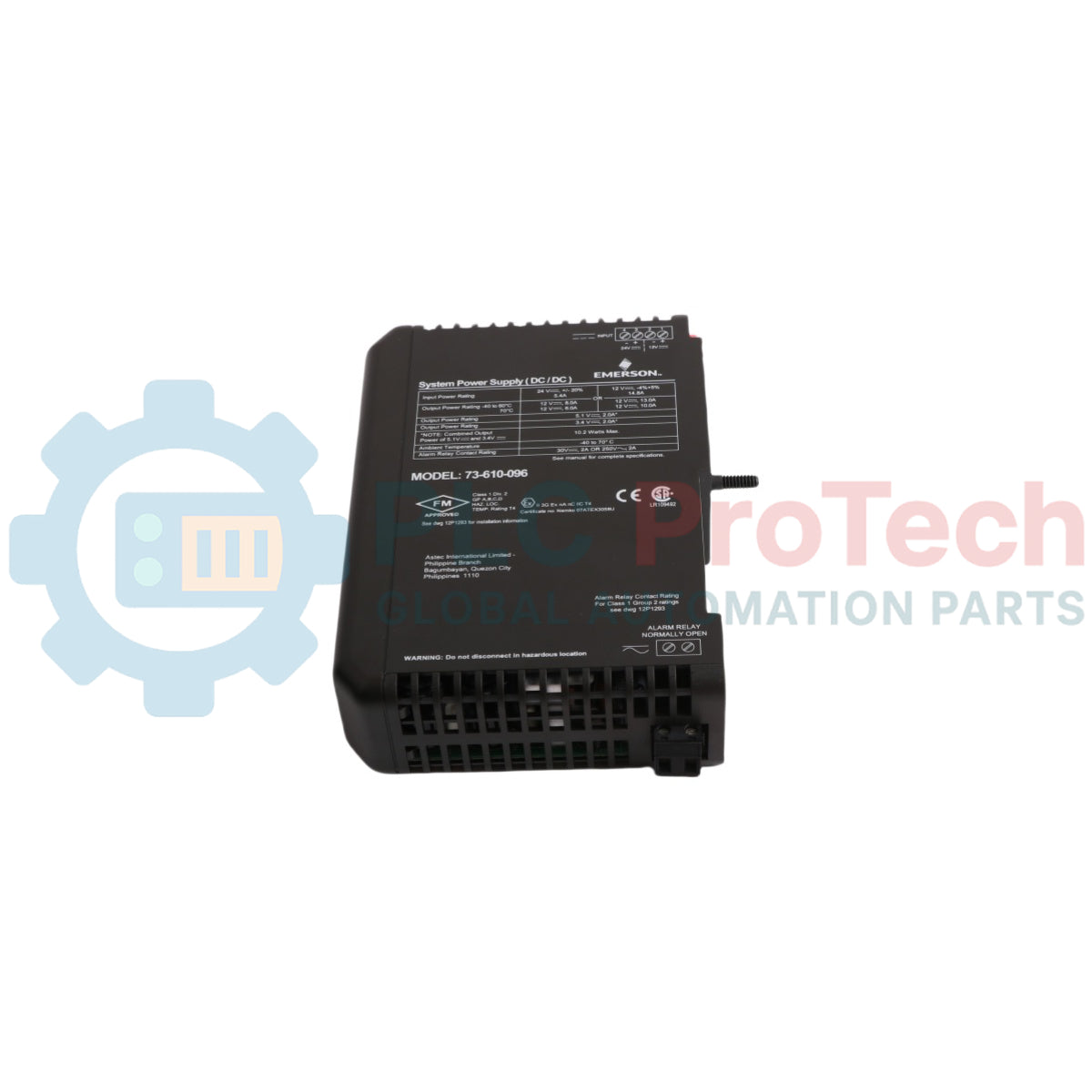

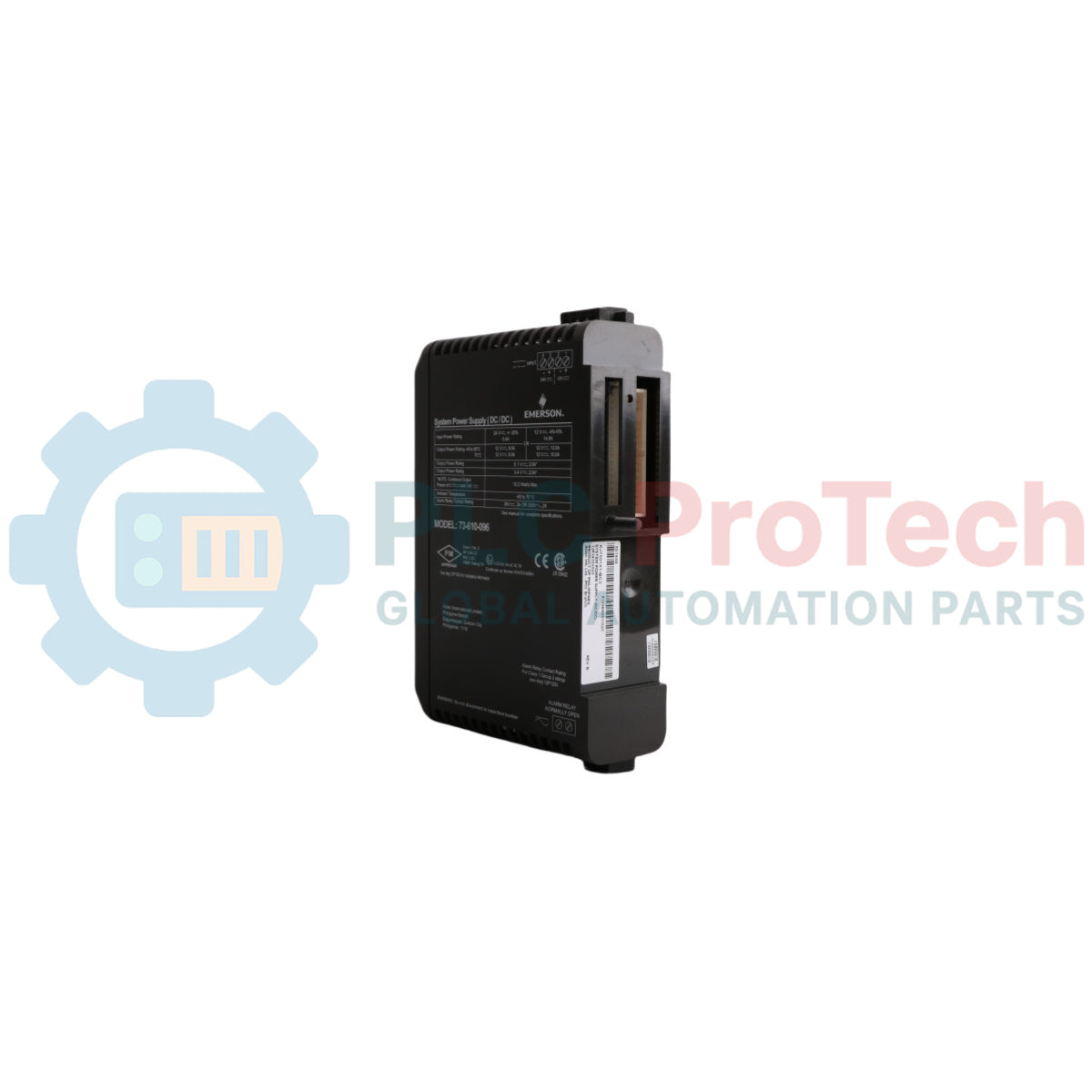

Emerson VE5009 KJ1501X1-BC3 12P3935X022 усъвършенстван системен захранващ блок

SKU KJ1501X1-BC3

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: KJ1501X1-BC3
Country of origin:Съединени щати
Product Type: Двойни DC захранващи блокове
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 720g
Dimensions: 140 мм x 45 мм x 128 мм (В x Ш x Д)
Shipping port: Xiamen
Warranty: 12 months

Описание

Emerson VE5009 е модулно системно захранване с включване и използване, проектирано да осигурява стабилно и надеждно захранване на контролери DeltaV и I/O интерфейси. Като неразделна част от инфраструктурата DeltaV M-series, това подобрено системно захранване 24/12 VDC поддържа конфигурации с двойно входно напрежение, като ефективно приема общо заводско захранване както 12 VDC, така и 24 VDC. При работа с общо захранване 24 VDC VE5009 подава до 8 A ток директно по LocalBus към I/O подсистемата, като елиминира необходимостта от самостоятелни междинни преобразуватели на общото захранване от 24 към 12 VDC. Устройството разполага с гъвкави възможности за разпределение на товара за улесняване на мащабирането на системата и резервирането на захранването, цялостно откриване на повреди при понижено/повишено напрежение за защита на електрониката на логиката надолу по веригата и пълна изолация между системното захранване и полевите вериги.

Характеристики

Модулният дизайн с включване и използване позволява безпроблемно поставяне във всеки хоризонтален двуширок или вертикален четириширок слот на носещ модул за захранване/контролер.
Използва вътрешни захранващи шини в носещата система, като премахва необходимостта от външни свързващи кабели между захранването, контролера и носещите модули на I/O интерфейса.
Възможността за двоен вход осигурява гъвкава интеграция в съществуващи 12 VDC или 24 VDC захранващи системи.
Поддържа архитектури с разпределение на товара за икономично реализиране на резервираност на системното захранване 1-към-N или 1-към-1.
Интегрираното откриване на неизправности следи границите на напрежението, за да гарантира автоматично стартиране от студено състояние на контролера след аномалии в общото захранване.
Специализираните LED индикатори на предния панел осигуряват диагностика в реално време за нормална работа с постоянен ток и състояние на грешка.
Вграденият 2-проводен нормално отворен алармен контакт на релето променя състоянието си незабавно при вътрешно отклонение на изхода или срив на входното общо захранване.
Ограничава маршрутизирането на системното и полевото захранване до независими изолирани пътища при захранване от обща 24 VDC система.
Бързомонтираният конектор за вход на общото захранване опростява окабеляването и позволява ефективна смяна на модула в сравнение с конвенционалните фиксирани клемни блокове.

Приложения

Логика на разпределени системи за управление (DCS) и управление на захранването на интерфейсите
Автоматизация на критични контури за управление на технологични процеси и излишни мрежи за захранване на носещи модули
Тежки промишлени технологични предприятия, изискващи сертифицирани за опасни зони захранващи модули

Информация за поръчване

Описание	Номер на модела	Каталожен номер / монтажен номер
Подобрено системно захранване 24/12 VDC	VE5009	KJ1501X1-BC3 (монтаж: 12P3935X022)

Технически спецификации

Параметър	Спецификация
Производител	Emerson Process Management
Производствена марка	Astec Intl. Ltd. - клон Филипини
Входно напрежение (режим 12 VDC)	12 VDC (-4% до +5%) при 14,8 A
Входно напрежение (режим 24 VDC)	24 VDC +/- 20% при 6,1 A (или 5,4 A)
Пусков ток (12 VDC)	Максимален пиков ток от 12 A за 5 ms при входен диапазон 12 VDC (без изход 12 VDC)
Пусков ток (24 VDC)	Максимален пиков ток от 20 A за 5 ms при входен диапазон 24 VDC (включително изход 12 VDC)
Номинални параметри на изхода (-40 до 60 °C)	+12 VDC при 13,0 A (вход 12 VDC) +12 VDC при 8,0 A (вход 24 VDC) +5,1 VDC при 2,0 A (посочено също като +5 VDC) +3,4 VDC при 2,0 A (посочено също като +3,3 VDC)
Комбинирана изходна мощност на системната логика	Максимум 10,2 W общо от комбинираните изходи +5,1 VDC и +3,4 VDC
Номинални параметри на изхода (60 до 70 °C)	+12 VDC при 10,0 A (вход 12 VDC) +12 VDC при 6,0 A (вход 24 VDC) +5,1 VDC при 2,0 A +3,4 VDC при 2,0 A
Защита на входа	Вътрешен предпазител, несменяем
Защита от пренапрежение	Изходът е защитен при 110% до 120%
Време на задържане	Изходът остава в рамките на 5% от номиналната стойност при пълен товар и минимално входно напрежение за 5 ms (без тока от 12 VDC при вход 12 VDC)
Диапазон на работната температура	-40 до 60 °C (-40 до 140 °F) без намаляване на номиналните характеристики 60 до 70 °C (140 до 158 °F) с намаляване на номиналните характеристики
Диапазон на температурата на съхранение	-40 до 70 °C (-40 до 158 °F)
Относителна влажност	5 до 95%, без кондензация
Замърсители във въздуха	Замърсители във въздуха, клас G3 съгласно ISA-S71.04-1985
Устойчивост на удар	10 g полусинусоидална вълна за 11 ms
Устойчивост на вибрации	1 mm от пик до пик от 5 Hz до 16 Hz, 0,5 g от 16 Hz до 150 Hz (или 1 mm от пик до пик от 2 до 13,2 Hz, 0,7 g от 13,2 до 150 Hz)
Индикация от светодиода за състояние	Зелен: Постоянен ток (входът е подаден, вътрешният предпазител/диод е изправен) Червен: Грешка (изходите +5,1 VDC и +3,4 VDC са извън допустимите граници)

Връзки/интерфейси

Щифт на клема / конектор	Функция
Входен щифт 1 и 2	Основен вход за 12 VDC (+ / -)
Входен щифт 3 и 4	Основен вход за 24 VDC (+ / -)
Контакт на аларменото реле	Двупроводно реле с нормално отворен сух контакт; затваря се, когато вътрешните логически шини на системата (3,4 VDC и 5,1 VDC) са в рамките на 4% от номиналните стойности. Номинални параметри: 30 VDC при 2,0 A или 250 VAC при 2,0 A.

Указания за монтаж

Закрепване към носача: Модулът трябва да се монтира само върху предварително инсталиран носач DeltaV Power/Controller, поддържан от DIN шина тип T (включително хоризонтални варианти с ширина 2, вертикални варианти с ширина 4 или варианти Vertical Plus).
Ограничения на захранването (работа под напрежение): Този модул не може да се изважда или поставя, докато системното захранване е включено. Уверете се, че основният източник е напълно изолиран, преди да работите с модула.
Условия за пропускане на 12 VDC: Външният източник на напрежение, захранващ този модул в режим на пропускане на 12 VDC, не трябва при нормална работа да генерира или съдържа потенциал, надвишаващ 12,6 VDC, и трябва да подава максимум 16 A.
Вентилация и намаляване на номиналните характеристики: Осигурете свободно пространство около масива от носачи, за да не възпрепятствате конвекцията на въздуха, особено когато границите на околната температура се доближават до диапазона за намаляване на номиналните характеристики от 60 до 70 °C.
Окабеляване в опасни зони: Направете справка с официалните инструкции 12P2046 (Зона 2) или 12P1293 (Клас 1, Дивизия 2) относно изискванията за ограничаване на границите и указанията за заземяване.

Съответствие и сертификати

Одобрено от FM: Клас 1, Дивизия 2, групи A, B, C, D; опасни зони; температурен клас T4
Сертифицирано по ATEX: II 3G Ex nA nC IIC Gc; № на сертификата: Nemko 07ATEX3058U
Сертифицирано от CSA: LR109492
Одобрено от CE

FAQ

Каква е максималната изходна мощност, предоставяна от устройството за изходите на основната системна логика?

Комбинираната изходна мощност от вътрешните логически линии +5,1 VDC и +3,4 VDC е с номинална максимална стойност 10,2 вата.

Може ли захранването да се сменя под напрежение, докато носещата платка е захранена?

Не, това устройство при никакви обстоятелства не трябва да се изважда или поставя, докато системата е под напрежение.

При какво условие се затваря вътрешното алармено реле?

Нормално отвореният двупроводен контакт на аларменото реле се затваря, когато вътрешните изходи на системната логика 3,3 VDC и 5 VDC работят в рамките на 4% от номиналните си стойности на напрежението.

Какви са строгите ограничения за източника на входно напрежение при работа в режим на пропускане на 12 VDC?

В режим на пропускане на 12 VDC източникът не трябва да генерира потенциал, надвишаващ 12,6 VDC, и трябва да осигурява ток не повече от 16 A.
