Комуникационен модул Lenze 8200-Series INTERBUS

Преглед на продукта

 EMF2113IB (EMF2113IB) е високопроизводителен интерфейсен модул за полева шина INTERBUS, предназначен за честотни инвертори Lenze от серия 8200 и 8200 motec. Този специализиран аксесоар позволява безпроблемното интегриране на моторни задвижвания в мрежови архитектури INTERBUS, като осигурява надеждна цифрова връзка за обмен на данни в реално време за управление и диагностика. Поддържайки превключваеми скорости на предаване от 500 kbit/s и 2 Mbit/s,  EMF2113IB осигурява високоскоростна синхронизация между главния контролер и децентрализираните задвижващи устройства. Проектиран в Германия, този модул е от ключово значение за поддържане на непрекъсната работа в широкомащабни промишлени мрежи, като тези в автомобилни монтажни линии и сложни конвейерни системи, където надеждната пропускателна способност на данните и намалената сложност на окабеляването са от първостепенно значение за оперативната ефективност.

Техническа конфигурация

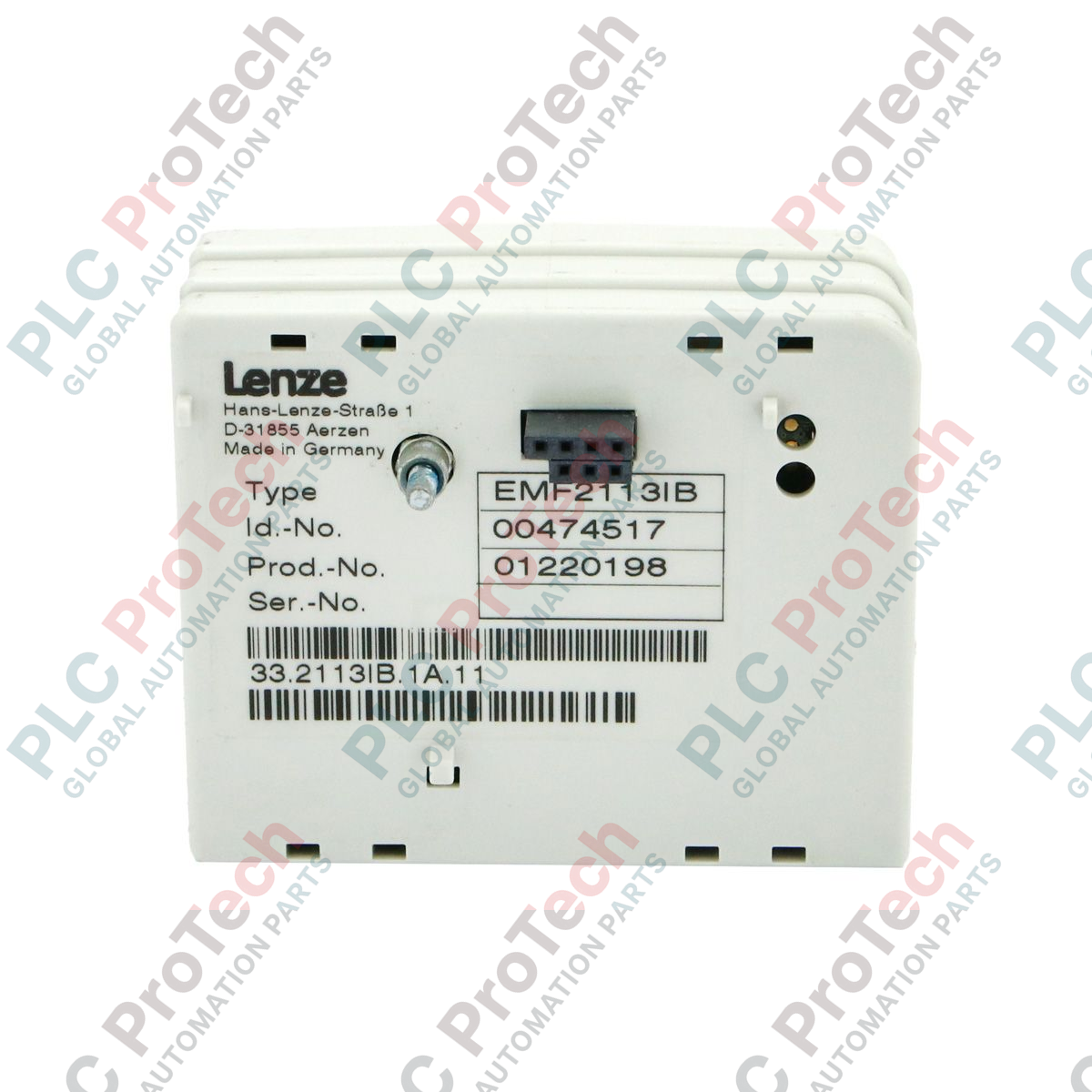

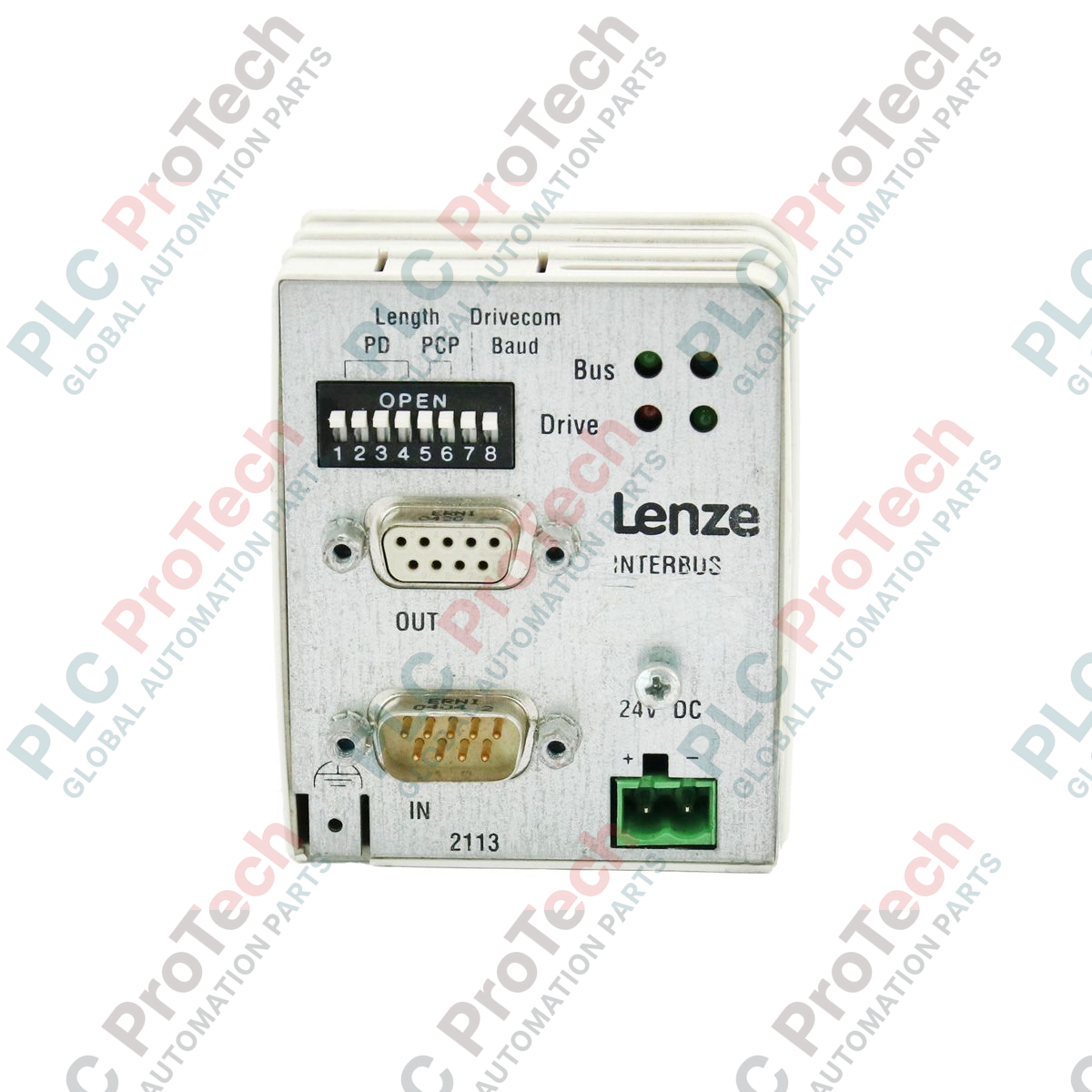

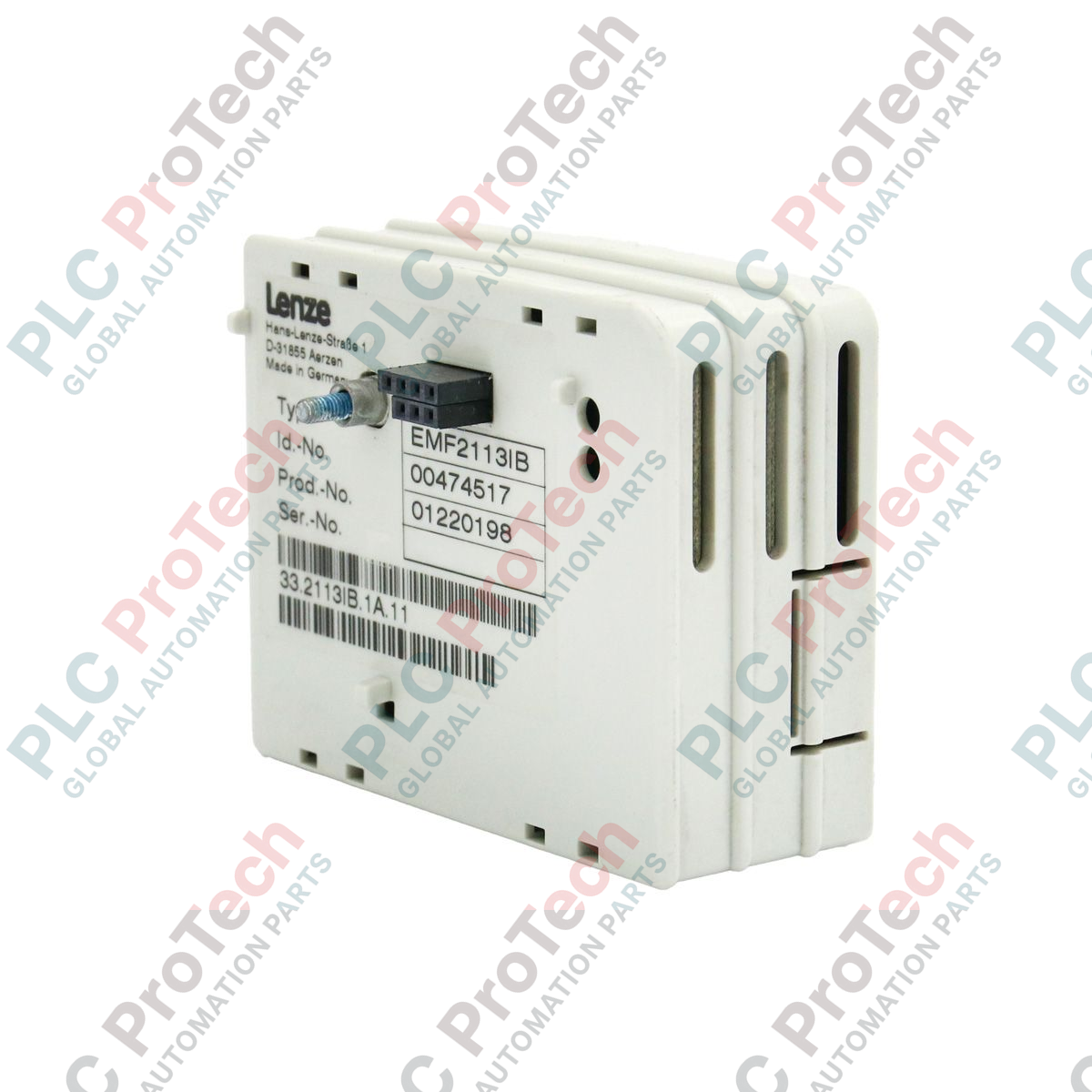

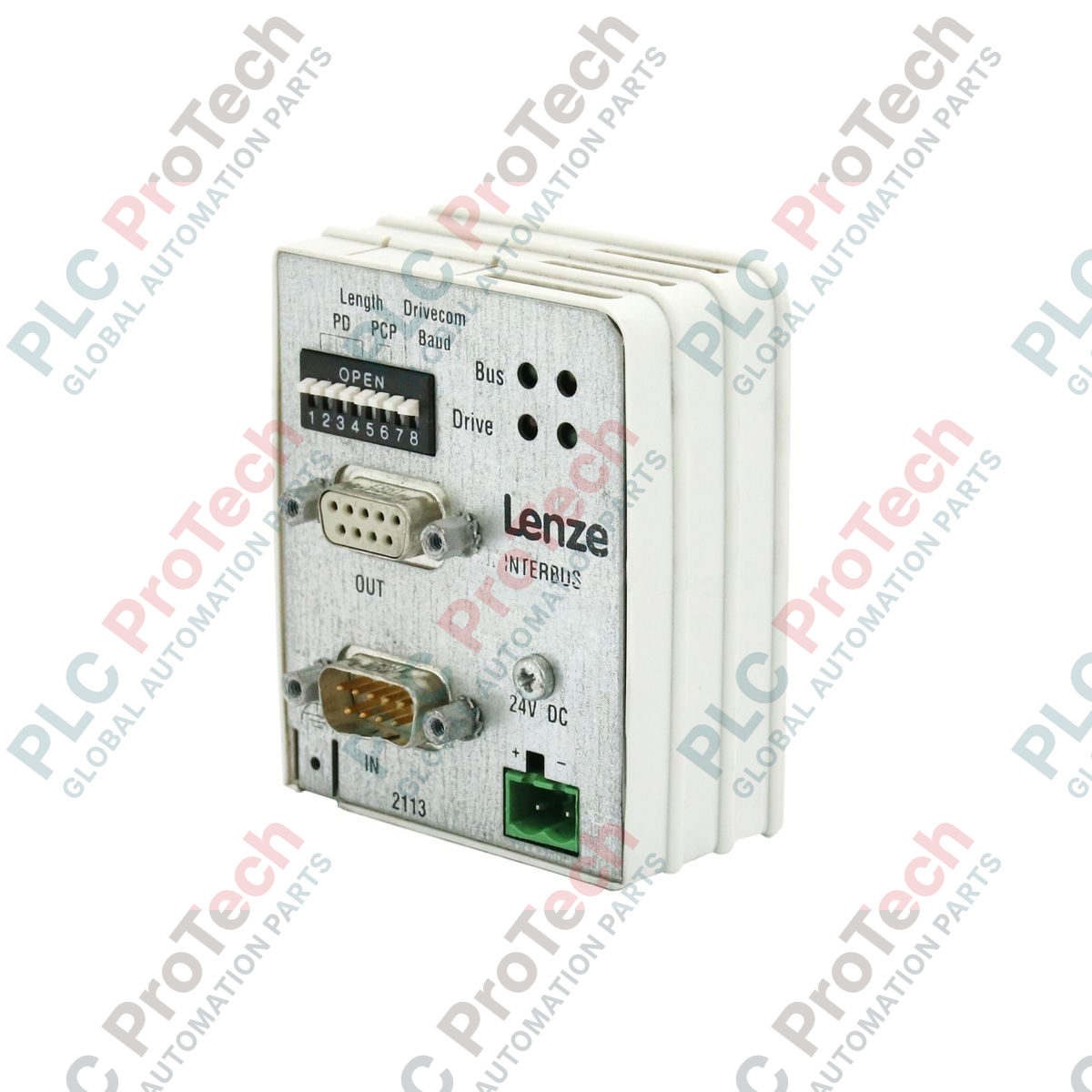

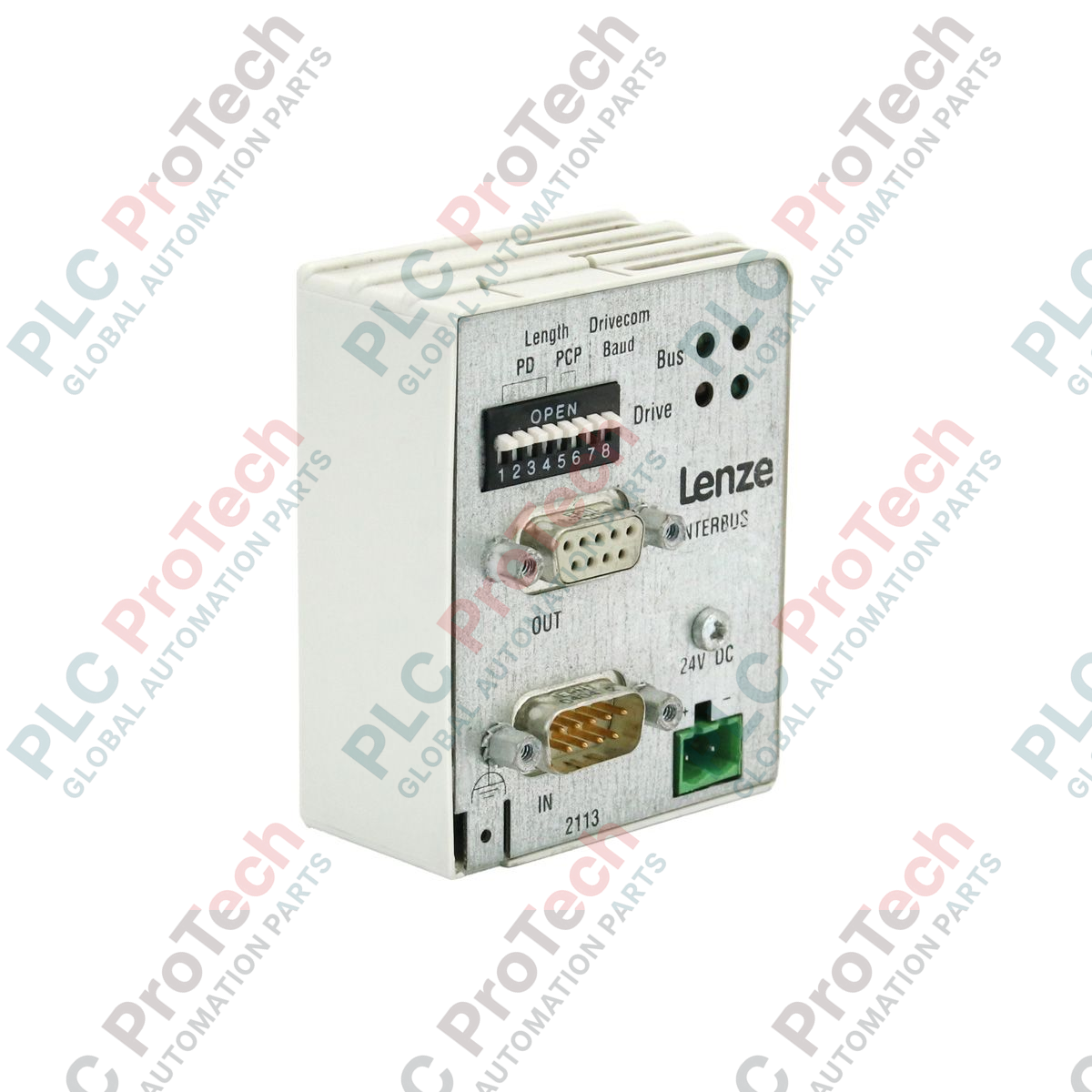

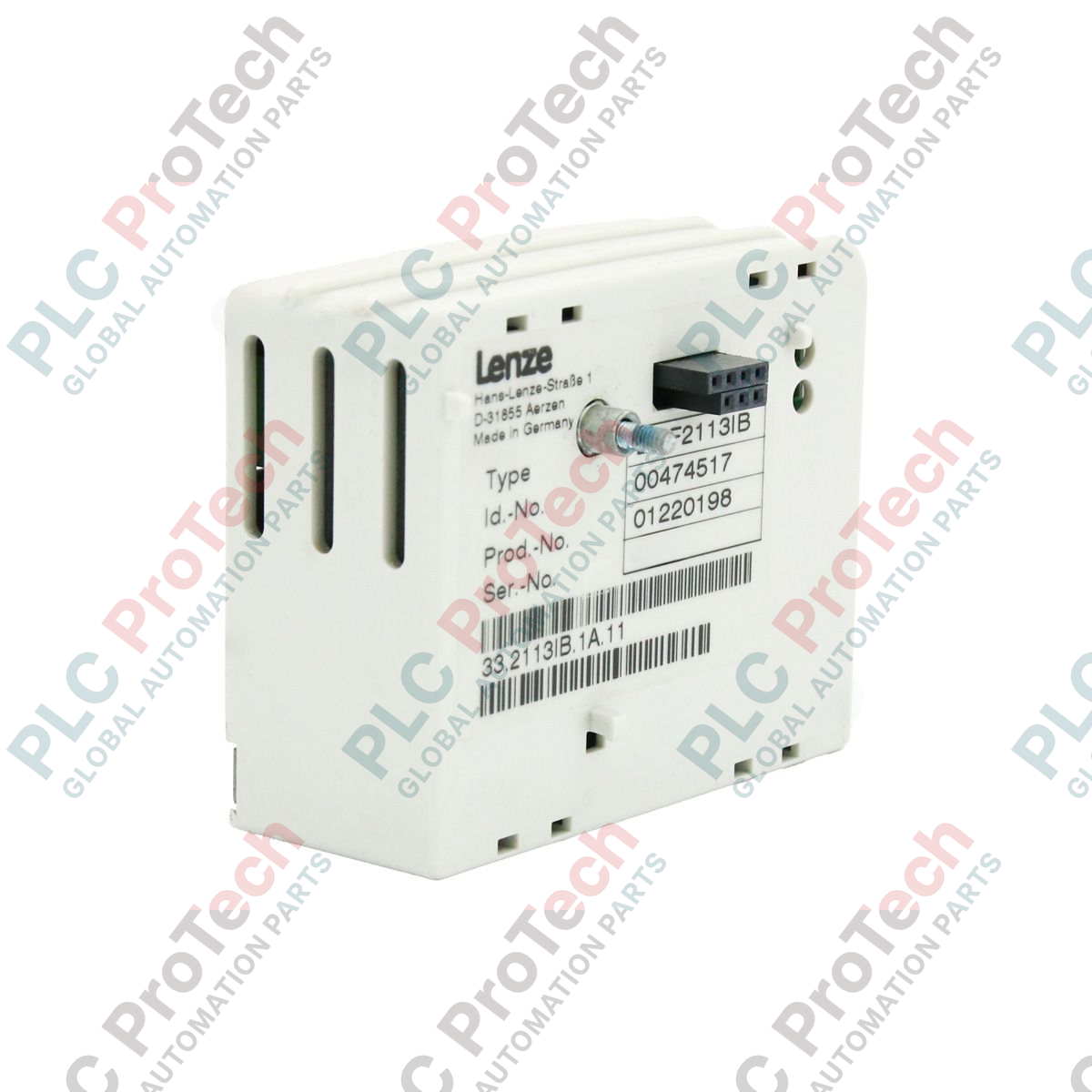

 EMF2113IB е с плъг-ин конструкция и се монтира директно във функционалния слот на инвертора от серия 8200. Използва стандартна 9-пинова D-Sub връзка за отдалечената шина INTERBUS, което улеснява окабеляването по схема „daisy-chain“. Модулът поддържа различни формати на данни и може да обработва както процесни данни (за бързо управление на скоростта и въртящия момент), така и параметрични данни (за дистанционна конфигурация). Интегрираните диагностични светодиоди предоставят незабавна информация за състоянието на шината и вътрешното състояние на модула, което позволява бързо отстраняване на неизправности без специализирани външни инструменти. Хардуерът е оптимизиран за средите с високи електромагнитни смущения, характерни за шкафовете за управление на двигатели, като използва потенциално независима изолация за защита на чувствителната комуникационна логика от преходни процеси в силовата част.

Технически спецификации

Често задавани технически въпроси

Как се избира между скоростите 500k и 2M baud на EMF2113IB?

Скоростта на предаване обикновено се избира чрез хардуерни DIP превключватели, разположени на модула, или чрез специфични вътрешни настройки на параметрите в инвертора 8200 (вижте диапазона на кодовете C15xx в ръководството). Уверете се, че целият сегмент INTERBUS е конфигуриран за една и съща скорост, за да избегнете мрежови конфликти.

Необходимо ли е външно захранване за този модул?

Не, EMF2113IB получава работното си захранване директно от вътрешното захранване на честотния инвертор чрез интерфейса на системната шина. Сигналите на отдалечената шина INTERBUS обаче са галванично изолирани, за да се предотврати разпространението на шум.

Може ли този модул да се използва със задвижванията 8200 Motec (монтирани към двигателя)?

Да, 2113IB е съвместим както със серията 8200 Vector, монтирана в шкаф, така и с децентрализираните устройства 8200 Motec, при условие че задвижването разполага с подходящ разширителен слот за модули на полева шина.

Ръководство за проектиране и монтаж

• Терминиране и топология на шината: INTERBUS е шинна система с пръстеновидна структура, физически реализирана като връзка точка-точка. Уверете се, че „Remote Bus Out“ на един модул е свързан правилно към „Remote Bus In“ на следващия. Терминирането се извършва автоматично от мастъра INTERBUS или от специализирани конектори; въпреки това винаги проверявайте целостта на обратния контур, за да предотвратите грешки „Bus Open“.

• EMC и екраниране: За да осигурите стабилна комуникация при 2 Mbit/s, използвайте само сертифицирани кабели INTERBUS. Корпусът на 9-пиновия D-Sub трябва да има 360-градусов контакт с екрана на кабела, а екранът трябва да бъде заземен към PE клемата на инвертора чрез монтажния хардуер на модула, за да се ограничат ефектите от шумовете, генерирани от ШИМ на задвижването.

• Поставяне на модула: Поставяйте или изваждайте EMF2113IB само когато честотният инвертор е напълно изключен от захранването. „Hot-swapping“ на този модул може да предизвика пренапрежение във вътрешната системна шина, което потенциално да повреди EEPROM паметта на задвижването или комуникационния трансивър на модула.
