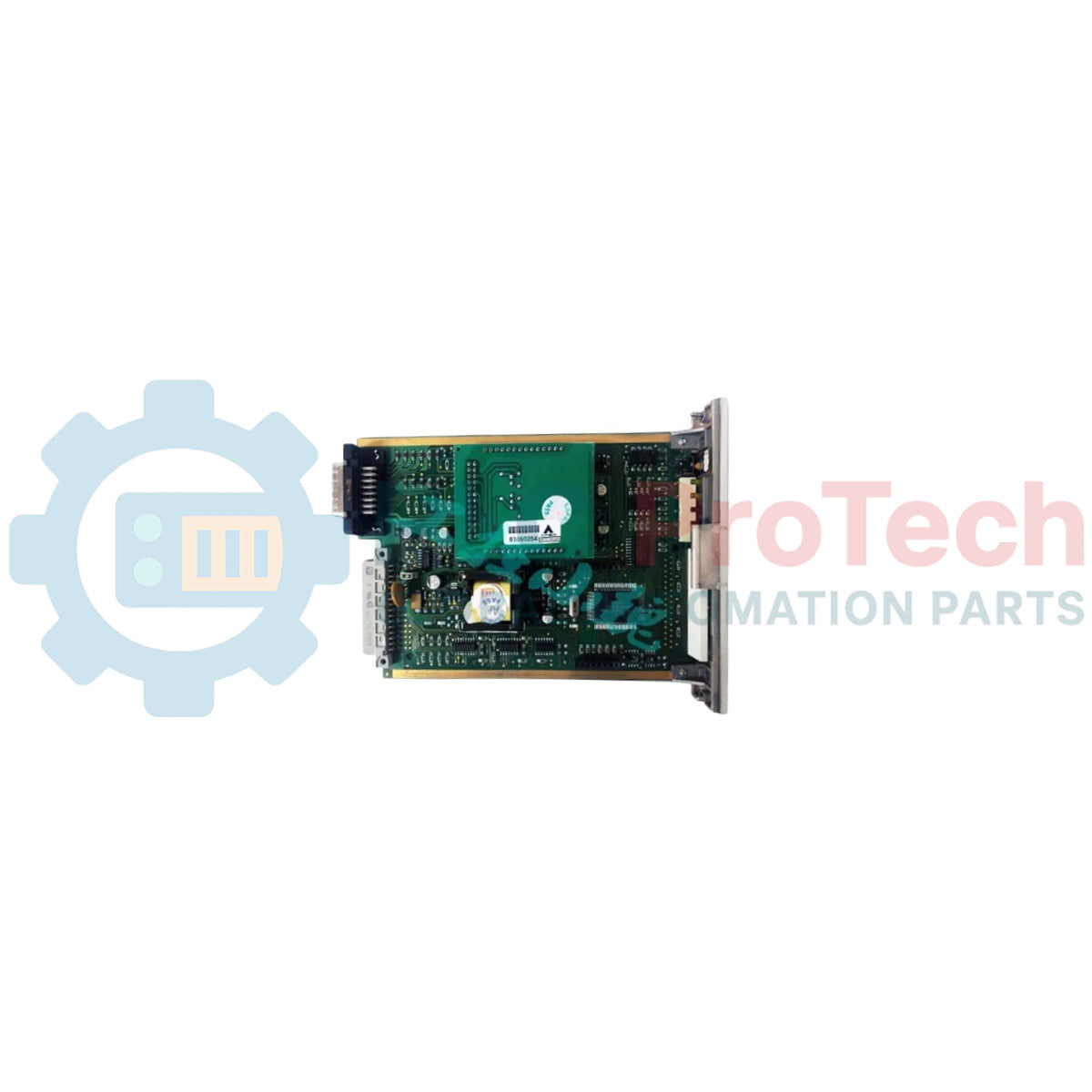

Проектиран да служи като конструктивна и електрическа основа за масиви за мониторинг на газооткриването, Honeywell 05701-A-0502 побира и свързва контролни карти System 57 в централизирано шаси. Този субрак с половин 19-инчова ширина и височина 6U разполага с интегрирано окабеляване на задната платка за разпределяне на работното захранване и маршрутизирането на каналите от монтираните на място сензори към отделните модули за газооткриване. Проектирана за критични по отношение на безопасността среди, системата включва специална инженерна карта и карта за постояннотоков вход, които гарантират стабилно захранване с нисък шум на всички запълнени канали. Конструкцията с предно полево окабеляване намалява необходимото монтажно пространство и улеснява диагностичния достъп за полевите инженери.
| Параметър | Стойност на спецификацията |
|---|---|
| Производител | Honeywell Analytics (Sieger) |
| Номер на модела | 05701-A-0502 |
| Съвместимост със серията | Контролни модули за газооткриване System 57 |
| Форм-фактор | Половин 19-инчова ширина, 6U височина |
| Местоположение на кабелните връзки | Предно полево окабеляване |
| Включени базови компоненти | Субрак, инженерна карта, карта за постояннотоков вход, комплект ключове, междусъединителен кабел |
| Нетно тегло | 2,8 kg |
| Тегло при транспортиране (изчислено) | 4.0 kg |
| Размери (изчислени) | 240 mm x 270 mm x 266 mm |
Полурейковата конфигурация 05701-A-0502 е оптимизирана за локализирани приложения с по-малко от 8 канала. За конфигурации с по-голям капацитет инженерите трябва да преминат към пълноразмерния 19-инчов, 16-канален вариант на рейката (05701-A-0301). Винаги проверявайте дали остарелите платки System 57 използват съвместими клемни адаптери за задна платка, преди да сменяте модулите под напрежение в това шаси.
Често срещан проблем в компактни, невентилирани корпуси е натрупването на топлина от напълно запълнени четириканални платки. Уверете се, че има поне 50mm свободно пространство над и под границите на рейката 6U, за да се улесни охлаждането чрез конвекция. Избягвайте прокарването на силови захранващи линии за сензори редом с високоволтово променливотоково мрежово окабеляване в един и същ кабелопровод, тъй като интегрираните филтри на входната DC платка на System 57 са чувствителни към силни електромагнитни индукционни контури.
При окабеляване на връзките на предния панел проверете дали главният заземителен шпил на задната платка е свързан директно към чистото инструментално заземяване. Липсата на заземителен път с нисък импеданс може да причини отклонение на измерванията в каталитичните и токсичните сензорни вериги 4-20mA, включени към задната платка.
КРИТИЧНО ПРЕДУПРЕЖДЕНИЕ:
Изолирайте и изключете захранването на всички основни постояннотокови и спомагателни захранващи вериги, преди да монтирате или поставяте платки в рейката. Работата по задна платка на рейка под напрежение може да причини преходни повреди на чувствителните операционни усилватели в съседните модули за газов мониторинг.
Монтирайте стабилно подрейката 05701-A-0502 в рамката на корпуса или в изреза на панела, като използвате промишлен крепеж M6.
Свържете главния кабел за защитно заземяване на инструмента към предназначения заземителен шпил на шасито на подрейката.
Свържете предварително терминирания междусистемен кабел между инженерната платка и точките за свързване към главната вътрешна шина.
Преди да плъзнете активни контролерни модули в системната задна платка, внимателно проверете параметрите за подравняване на слотовете с помощта на физическия комплект ключове.
