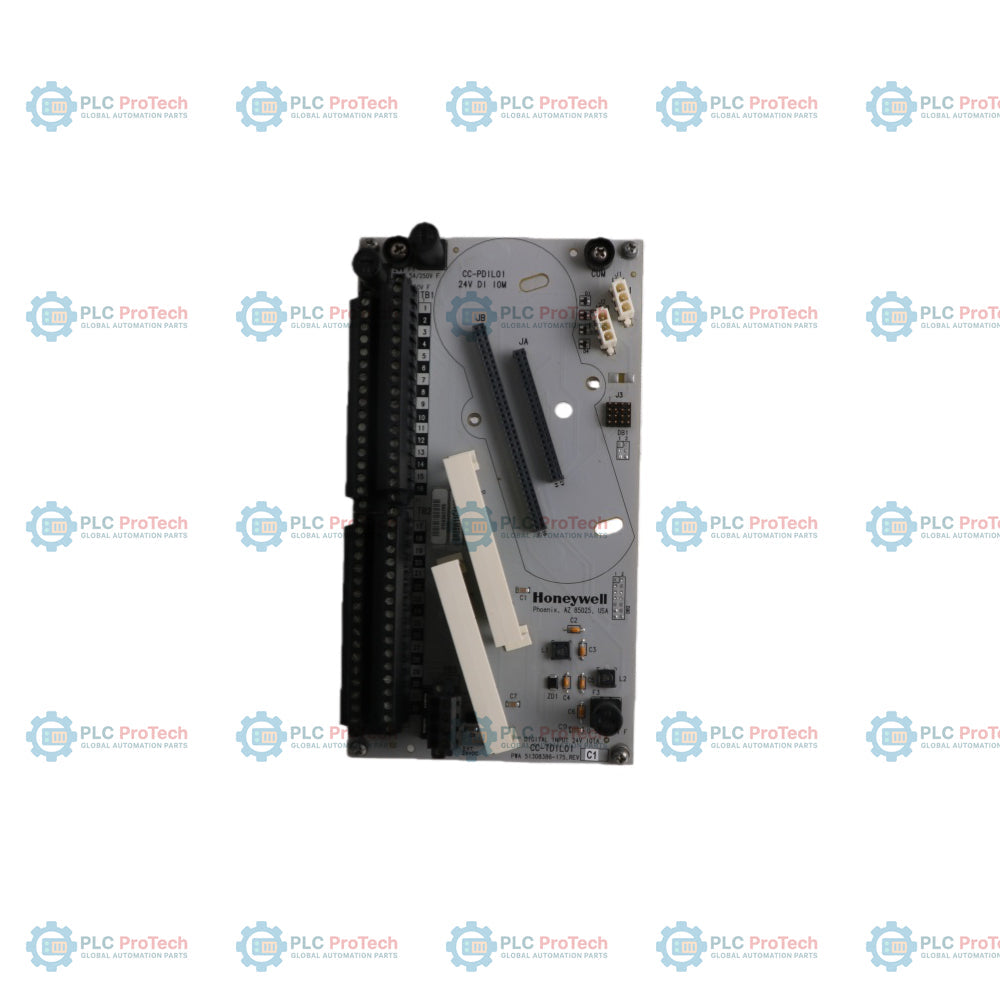

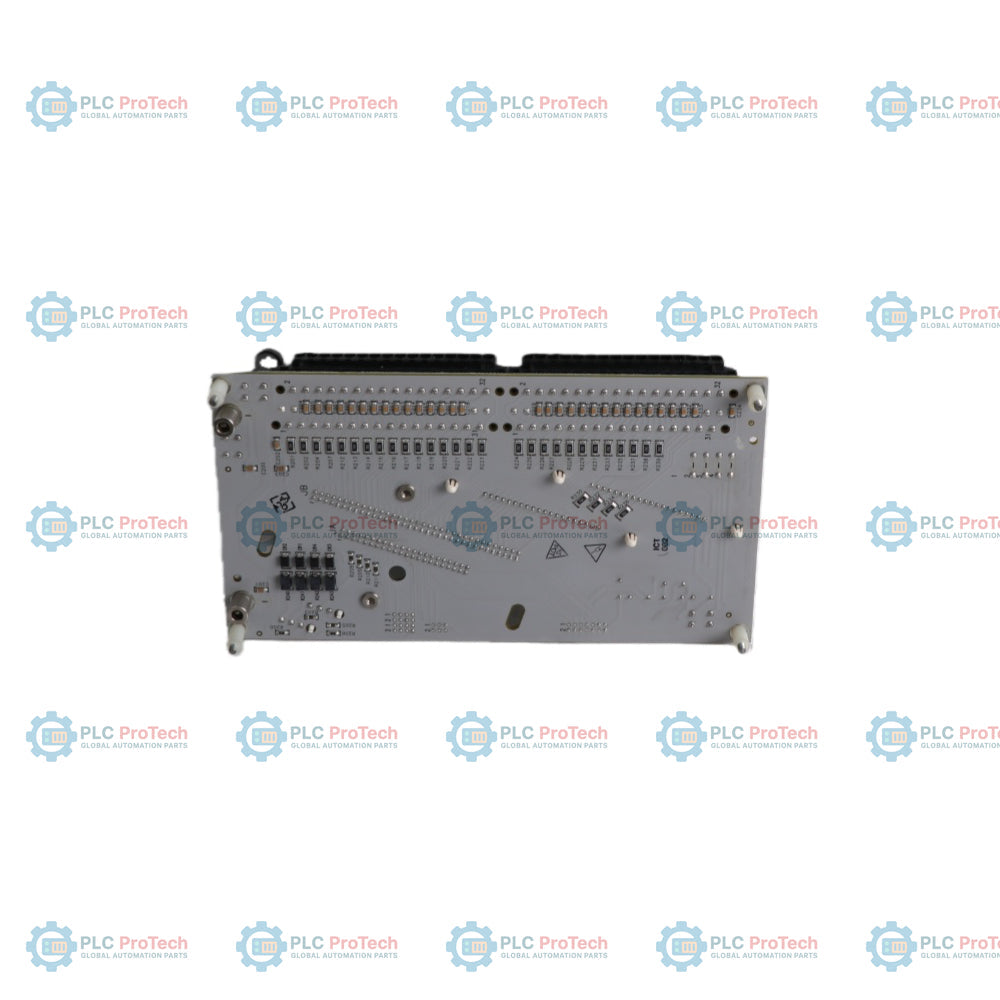

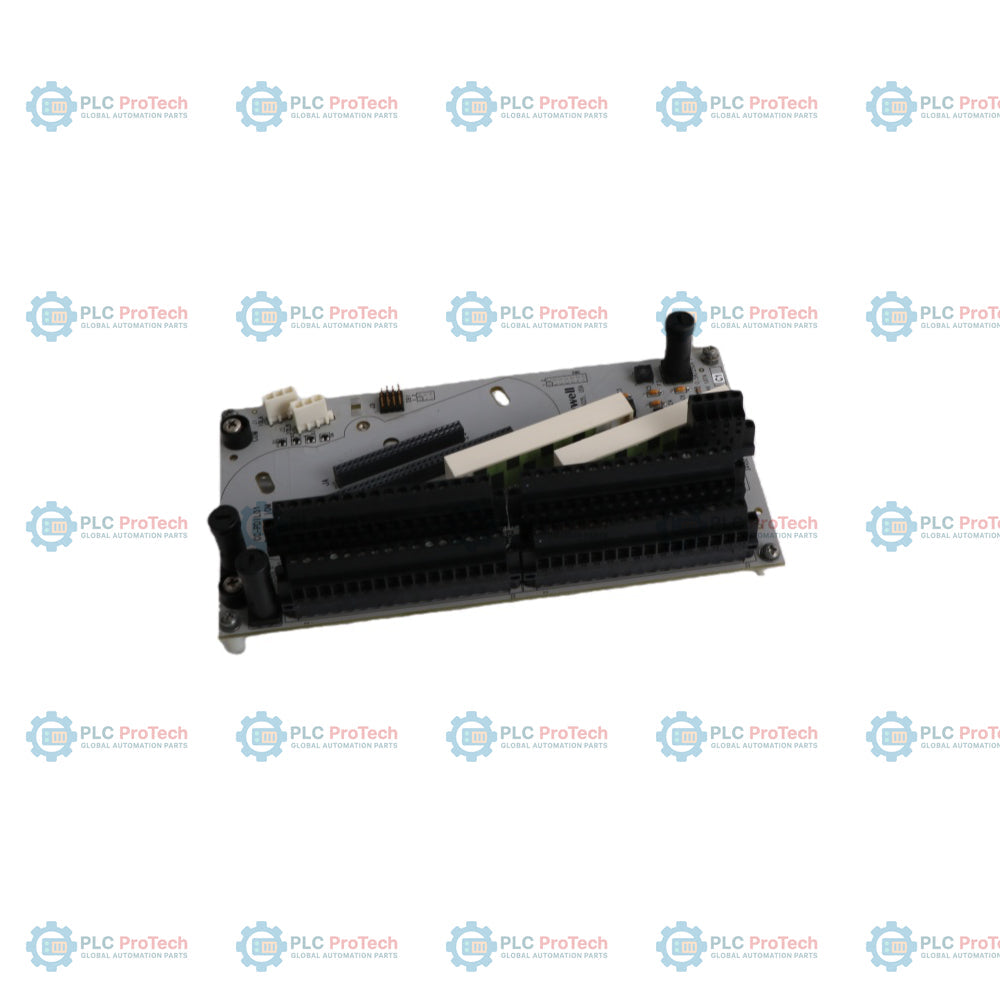

Honeywell CC-PDIH01 Experion Series-C модул за цифров вход с високо напрежение

SKU CC-TDI120

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: CC-TDI120
Origin Съединени щати
Product Type: Цифров входен модул
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.4 kg
Dimensions: 160 x 55 x 120 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Описание

Honeywell CC-PDIH01 е цифров входен модул с висока плътност, предназначен за приложения за управление и мониторинг на технологични процеси в рамките на I/O платформата Experion Series-C. Той служи като полеви интерфейс за високоволтови дискретни сигнали, като приема входове от полеви контактори, превключватели и блокировки, за да предава двоичните състояния на системата към контролера C300.

С 32 входни канала CC-PDIH01 осигурява изолирано отчитане при различни нива на високоволтови AC и DC полеви сигнали в зависимост от избрания модул за терминиране на входове и изходи (IOTA). Чрез използване на универсален хардуерен модул за входове и изходи (IOM), комбиниран със специализирани високоволтови IOTA модули, модулът улеснява управлението на резервните части на системата, като същевременно осигурява галванично изолирана обработка на полевите сигнали за промишлени инсталации.

Характеристики

Висока плътност на каналите: Осигурява 32 канала за отчитане на дискретни входове в компактен корпус на модул Series-C.
Гъвкава поддръжка на високо напрежение: Работи с нива на полевите сигнали 120 VAC/125 VDC или 240 VAC чрез специализирани IOTA модули.
Стандартизирана хардуерна конструкция: Използва една архитектура на IOM при различни мрежови напрежения, за да сведе до минимум запасите от резервни части.
Галванична изолация: Осигурява оптична изолация със стойност 1500 VAC RMS или +/-1500 VDC между полевото окабеляване и общата логическа маса.
Гъвкави опции за резервираност: Поддържа нерезервирани и резервирани IOTA конфигурации за отказоустойчиви архитектури за автоматизация.
Вградена диагностика: Включва вътрешно самотестване на хардуера за поддържане на целостта на предаването на сигналите и надеждно отчитане на състоянието.
Конфигурируема логика: Поддържа директна и инверсна интерпретация на входното състояние за всеки канал, за да се адаптира към логиката на превключвателите в инсталацията.

Приложения

Мониторинг на високоволтови контакти: Отчитане на дискретни състояния от центрове за управление на двигатели (MCC), прекъсвачи и контакти на спомагателни релета, работещи при 120 VAC, 125 VDC или 240 VAC.
Обработка на блокировките на инсталацията: Интегриране на кабелно свързани полеви предпазни превключватели и технологични блокировки директно в управляващите стратегии на C300.
Подстанция и електрически интерфейс: Интерфейс за 125 VDC сигнали от подстанцията и точки за състоянието на електроразпределителната мрежа към DCS системата Experion.

Технически спецификации

Параметър	Спецификация
Производител	Honeywell
Модел	CC-PDIH01
Тип продукт	Цифров входен високоволтов модул
Платформа / фамилия	I/O система Experion Series-C
Брой канали	32
Галванична изолация	1500 VAC RMS или +/-1500 VDC (между полевата верига и общия проводник на логиката)
Метод на изолиране	Оптична
Нерезервирана IOTA за 120 VAC/125 VDC	CC-TDI110 (9 инча)
Резервирана IOTA за 120 VAC/125 VDC	CC-TDI120 (12 инча)
Нерезервирана IOTA за 240 VAC	CC-TDI220 (9 инча)
Резервирана IOTA за 240 VAC	CC-TDI230 (12 инча)
Диапазон на работното напрежение при 120 VAC	От 90 до 132 VAC RMS
Диапазон на работното напрежение при 125 VDC	От 100 до 138 VDC
Диапазон на работното напрежение при 240 VAC	Работен диапазон на напрежението при 240 VAC: 180 до 264 VAC RMS
Диапазон на мрежовата честота	От 47 до 63 Hz
Измервателен ток при 120 VAC (ВКЛ.)	Мин. 7,5 mA RMS при 90 V RMS; 10 mA RMS при 132 V RMS
Измервателен ток при 125 VDC (ВКЛ.)	Мин. 1,2 mA
Измервателен ток при 240 VAC (ВКЛ.)	Мин. 1,11 mA RMS
Измервателен ток при 120 VAC (ИЗКЛ.)	Макс. 2,0 mA RMS
Измервателен ток при 125 VDC / 240 VAC (ИЗКЛ.)	Макс. 0,32 mA / 0,32 mA RMS
Напрежение на включване (ВКЛ.) при 120 VAC	Мин. 90 VAC RMS
Напрежение на включване (ВКЛ.) при 125 VDC	Мин. 100 VDC
Напрежение на включване (ВКЛ.) при 240 VAC	Мин. 180 VAC RMS
Напрежение на отпадане (макс. при ИЗКЛ.)	20 VAC RMS (120 V) / 25 VDC (125 V) / 50 VAC RMS (240 V)
Закъснение на входа / време за реакция	Макс. 25 ms (120/240 VAC); макс. 10 ms (125 VDC)

Връзки / интерфейси

Модел IOTA	Приложено напрежение	Тип конфигурация	Размер на платката
CC-TDI110	120 VAC / 125 VDC	Нерезервирана	9 инча
CC-TDI120	120 VAC / 125 VDC	Резервирана	12 инча
CC-TDI220	240 VAC	Нерезервирана	9 инча
CC-TDI230	240 VAC	Резервирана	12 инча

Указания за монтаж

Потвърдете, че нивата на полевия сигнал (120 VAC, 125 VDC или 240 VAC) съответстват на инсталираната конкретна IOTA (напр. CC-TDI110/120 или CC-TDI220/230).
Преди монтиране на хардуера се уверете, че захранването на схемите за полево измерване и шината на носача IOTA е изключено.
Закрепете IOTA надеждно към носещата конструкция на шкафа.
Подравнете модула CC-PDIH01 с краевите конектори на IOTA и го натиснете здраво на място, докато се фиксира.
Свържете високоволтовото полево окабеляване към отделяемите винтови клемни блокове на IOTA, като спазвате подходящото сечение на проводниците и принципите за заземяване на полевите вериги.
Подайте логическо захранване към шината на носача IOTA и напрежение за възбуждане на полевите вериги, за да тествате индикациите за състоянието на каналите.

Указания за конфигуриране

Конфигурирайте входните канали в Experion Control Builder в съответното I/O дърво на контролера C300.
Изберете посоката на канала (директна или обратна) съобразно спецификациите за състоянието на полевия контакт.
За резервирани конфигурации на IOTA (напр. CC-TDI120) задайте първичния и вторичния модул CC-PDIH01 към един и същ адресен слот на IOTA, за да активирате функцията за превключване.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the function of the Honeywell CC-PDIH01 module?

The CC-PDIH01 is a 32-channel high-voltage digital input module for the Honeywell Experion Series-C system. It senses discrete field contact signals operating at 120 VAC, 125 VDC, or 240 VAC levels and passes these states to the C300 process controller.

Which IOTAs are compatible with the CC-PDIH01 digital input module?

The module uses the CC-TDI110 (non-redundant) and CC-TDI120 (redundant) IOTAs for 120 VAC or 125 VDC applications. For 240 VAC applications, it interfaces with the CC-TDI220 (non-redundant) and CC-TDI230 (redundant) IOTAs.

Does a single CC-PDIH01 module handle both 120 VAC and 240 VAC signals?

Yes. The CC-PDIH01 module hardware itself is universal across line voltage ratings. The operating voltage class is determined by selecting the appropriate high-voltage IOTA assembly.

Can the CC-PDIH01 module be configured for redundant I/O operation?

Yes. Redundancy is supported directly on the IOTA level. By mounting two CC-PDIH01 modules on a redundant IOTA such as the CC-TDI120 or CC-TDI230, the system achieves redundant discrete input sensing.
